技术领域

本发明属于热水壶技术领域，尤其是涉及一种具有除垢保温的热水壶。

背景技术

现代人生活节奏快，简约潮全面兴起，人们的饮水方式也趋于简约。除写字楼及个别家庭使用饮水机消费纯净水或蒸馏水外，绝大多数家庭仍然饮用烧开的自来水。早前流行于欧美发达国家的即热式电热水壶，因其省时、节能、美观、便捷、安全的特点，进入市场后，迅速受到广大消费者青睐。

热水壶在水进行加热至沸腾时，长期使用使得热水壶的内壁和底部上均出现有水垢，水垢严重影响了热水壶对水加热的效率，此外，热水壶在水烧开后，若没有及时将热水壶内的热水倒至保温装置内，热水壶内的水会冷却温度降低，在使用时需要对其进行再次加热，造成不必要的电能消耗。

为此，我们提出一种具有除垢保温的热水壶来解决上述问题。

发明内容

本发明的目的是针对上述问题，提供一种不仅能对热水壶进行除垢的且还具有保温作用的具有除垢保温的热水壶。

为达到上述目的，本发明采用了下列技术方案：一种具有除垢保温的热水壶，包括壶体，所述壶体的壶口处设置有与之相匹配的壶盖，所述壶体的底部转动连接转动轴，所述转动轴上同轴固定连接有气泡驱动旋转的叶轮，所述叶轮的多块叶片自由端侧壁上均设有滑孔，所述滑孔内滑动设有有与之相匹配的滑杆，所述滑杆的自由固定连接有用于壶体内壁除垢的第二刮板，所述转动轴的环形侧壁上竖直滑动连接有多块用于壶体底部除垢的第一刮板。

在上述的具有除垢保温的热水壶中，所述转动轴的环形侧壁上竖直设有多个滑槽，所述滑槽内设有滑块，所述滑块的侧壁与第一刮板的侧壁固定连接。

在上述的具有除垢保温的热水壶中，所述壶体的壶嘴进水口的侧壁上设有凹槽，所述凹槽内设有滑动密封设有用于封堵壶嘴的密封板，所述密封板的上端固定连接有压杆，所述压杆的上端穿过凹槽的顶面并与壶盖的下端面相抵接触，所述密封板的上端固定连接有多根弹簧，所述弹簧的上端与凹槽的顶面固定连接，所述壶体内壁内设有环形的保温腔，所述保温腔的侧壁上设有泄气口，所述泄气口内固定安装有单向压力阀，所述保温腔的顶面设有内外连通的进气孔，所述壶盖内设有集气腔，所述集气腔的底部设有多个用于蒸汽收集的集气孔，所述集气腔的内壁上连通设置有导气管，所述导气管的出气端插设于进气孔内。

在上述的具有除垢保温的热水壶中，所述保温腔的内壁上设有排水口，且排水口内填塞有密封块。

与现有的技术相比，本具有除垢保温的热水壶的优点在于：

1、本发明通过壶体底部产生的气泡作用与叶片上，使得叶片进行旋转，能使得转动轴进行旋转，则能带动第一刮板和第二刮板进行旋转，能对壶体的内壁和底部上的水垢进行刮除，能有效的降低壶体出现水垢的概率，利于确保壶体对水的加热效率。

2、本发明通过水沸腾时的水蒸汽进入至保温腔内，不仅能对加热过程中的热水壶进行保温，而且对于沸腾后断电的热水壶来说，通过保温腔内的水蒸汽能对壶体内的水进行保温，有效的降低壶体内水的冷却速度，降低对壶体内的水进行再次加热的概率，利于提高壶体的节能性。

附图说明

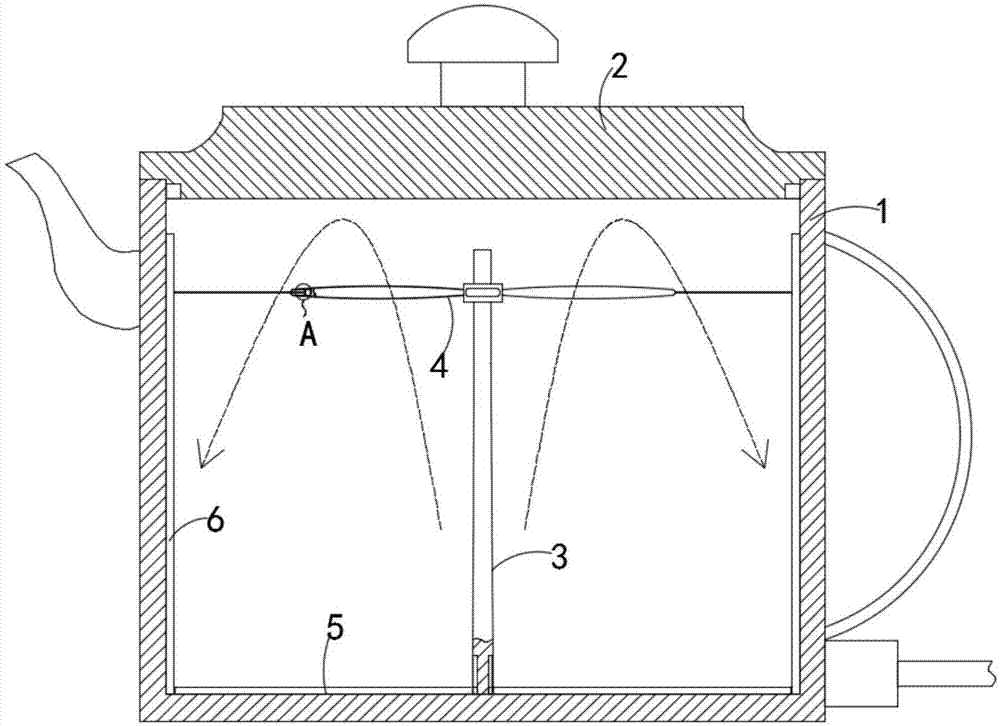

图1是实施例1提供的一种具有除垢保温的热水壶的透视图；

图2是实施例1提供的一种具有除垢保温的热水壶中叶片的俯视结构示意图；

图3是图1中的A处局部放大图；

图4是实施例2提供的一种具有除垢保温的热水壶的透视图；

图5是图4中的B处局部放大图；

图6是图4的正面结构示意图。

图中，1壶体、2壶盖、3转动轴、4叶轮、5第一刮板、6第二刮板、7凹槽、8密封板、9压杆、10弹簧、11保温腔、12单向压力阀、13进气孔、14集气腔、15集气孔、16导气管、17滑孔、18滑杆。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例1

如图1-3所示，一种具有除垢保温的热水壶，包括壶体1，壶体1的壶口处设置有与之相匹配的壶盖2，其中，壶体1的底部内设有用于对水进行加热的部件，此为现有技术再次不做赘述，壶体1的底部转动连接转动轴3，转动轴3上同轴固定连接有气泡驱动旋转的叶轮4，叶轮4的多块叶片自由端侧壁上均设有滑孔17，滑孔17内滑动设有有与之相匹配的滑杆18，滑杆18的自由固定连接有用于壶体1内壁除垢的第二刮板6，需要说明的是，壶体1在对其内部的水进行加热时，由于气泡在壶体1的底部产生并向上浮动动，使得壶体1内的水翻涌，且能驱动叶轮4进行转动，叶轮4旋转时由于离心力的作用，使得第二刮板6与壶体1的内壁始终接触，叶轮4的转动带动第二刮板6旋转，实现对壶体1的内侧壁除垢，转动轴3的环形侧壁上竖直滑动连接有多块用于壶体1底部除垢的第一刮板5，其中，转动轴3的环形侧壁上竖直设有多个滑槽，滑槽内设有滑块，滑块的侧壁与第一刮板5的侧壁固定连接，使得第一刮板5在重力的作用下始终与壶体1的底部相接触，由于气泡在壶体1的底部产生，且第一刮板5与壶体1的底部接触面积相比与壶体1的整个底部面积较小，对第一刮板5对气泡产生的影响较小可忽略不计，继而能使得在水沸腾时叶轮4持续的转动，带动第一刮板5和第二刮板6持续的旋转，能对壶体1的底部和内壁进行有效的刮除水垢，图中1中的箭头方向为气泡的运动方向。

本实施例，通过壶体1能对其内的水进行加热，在水加热时产生大量的气泡使得水沸腾翻涌，气泡带动水流翻涌继而驱动叶轮4进行转动，能带动转动轴3进行旋转，能带动第一刮板5和第二刮板6均进行旋转，由于第一刮板5的下端面与壶体1的底部相抵接触，第二刮板6与壶体1的内壁相抵接触，通过第一刮板5和第二刮板6的旋转能分别对壶体1的底部和内壁进行水垢刮除，由于叶轮4转动带动第二刮板6进行旋转，在离心力的作用下第二刮板6始终与壶体1的内壁相抵接触，第一刮板5在自身重力的作用下始终与壶体1的底部相抵接触。

实施例2

如图4-6所示，本实施例与实施例1的区别动在于：壶体1的壶嘴进水口的侧壁上设有凹槽7，凹槽7内设有滑动密封设有用于封堵壶嘴的密封板8，其中，密封板8的侧壁上设有橡胶圈，用于提高新密封板8的密封性，且密封板8的上端始终位于凹槽7内，且水蒸气不会进入凹槽7内，密封板8的上端固定连接有压杆9，压杆9的上端穿过凹槽7的顶面并与壶盖2的下端面相抵接触，密封板8的上端固定连接有多根弹簧10，弹簧10的上端与凹槽7的顶面固定连接，壶体1内壁内设有环形的保温腔11，保温腔11的侧壁上设有泄气口，泄气口内固定安装有单向压力阀12，其中，在水沸腾时，水蒸气持续的充入至保温腔11内，使得保温腔11内的气压增大，单向压力阀12打开进行泄气，泄气口的气流方向只能从保温腔11内向外流动，不仅能保证保温腔11内的气压稳定性，而且还能对热交换过的空气排出，利于提高热水壶的保温作用，保温腔11的顶面设有内外连通的进气孔13，壶盖2内设有集气腔14，集气腔14的底部设有多个用于蒸汽收集的集气孔15，集气腔14的内壁上连通设置有导气管16，导气管16的出气端插设于进气孔13内，需要说明的是，导气管16的出气端的环形侧壁上设有橡胶层，利于提高导气管16与进气孔13连接的密封性，便于将集气腔14内水蒸汽导致保温腔11内，保温腔11的内壁上设有排水口，且排水口内填塞有密封块，且密封块的稳定性不受保温腔11内的气压影响，在热水壶使用结束后，通过排水口便于对保温腔11内水蒸气产生的水进行排除，图中4中的箭头方向为气泡的运动方向。

本实施例，打开壶盖2向壶体1内添加冷水，添加水后将壶盖2盖上，在盖上壶盖2时，壶盖2向下运动，能将压杆9向下压，使得密封板8向下运动将壶嘴封堵，于此同时，导气管16插设于进气孔13内，在水沸腾时产生的水蒸气经过集气孔15进入进气腔14内，再经过导气管16进入至保温腔11内，不仅对壶体1在加热过程时对其进行保温，而且在加热结束后，壶体1自动断电(现有技术，在此不做赘述)，通过存储于保温腔11内的水蒸气能对壶体1内的水进行保温，有效的降低壶体1内的水冷却的速度，在烧水结束后倒水时，需要连续的烧热水时，将壶盖2打开，在弹簧10的作用下，密封板8进行复位，通过壶嘴2能将壶体1内的水倒出，保温腔11和集气腔14内均恢复至常压，壶体1内的水倒出后再次添加冷水进行加热，重复上述步骤。

尽管本文较多地使用了壶体1、壶盖2、转动轴3、叶轮4、第一刮板5、第二刮板6、凹槽7、密封板8、压杆9、弹簧10、保温腔11、单向压力阀12、进气孔13、集气腔14、集气孔15、导气管16、滑孔17和滑杆18等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
