技术领域

本发明涉及食物切割装置技术领域，尤其涉及一种家用自动蒸汽熨烫机。

背景技术

在日常生活中，大多采用挂烫机对衣物进行熨烫，在熨烫时将衣物挂设在挂烫机上，衣物悬空设置，需要使用者手握手柄对衣物进行熨烫，对于褶皱较多的地方需要反复熨烫多次才能熨烫平整，熨烫效率低，浪费使用者大量的时间和精力，在服装店中，销售人员需要一天熨烫多件衣物，增加其工作量，消耗其工作热情

为此，我们提出一种家用自动蒸汽熨烫机来解决上述问题。

发明内容

本发明的目的是为了解决现有技术中熨烫效率低，熨烫工作量大的问题，而提出的一种家用自动蒸汽熨烫机。

为了实现上述目的，本发明采用了如下技术方案：一种家用自动蒸汽熨烫机，包括机体，所述机体上开设有熨烫腔、第一空腔和固定槽，所述固定槽的内壁上开设有通孔，所述固定槽内设有水箱，所述水箱的侧壁上设有出水管，且出水管位于通孔内，所述第一空腔内设有蒸汽机，所述熨烫腔的内侧壁上对称设有多个电动滑轨，每个所述电动滑轨上均滑动连接有滑块，位置相对应的两个所述滑块上共同设有熨烫座，且每个熨烫座上均连通有多个蒸汽支管，所述蒸汽机上对称连通有两个连接管，且每个连接管均延伸至熨烫腔内并与位置相对应的熨烫座连通，所述机体的侧壁上对称开设有两个安装槽和一个安装腔，且两个安装槽均与安装腔连通，所述机体上开设有矩形通孔，且矩形通孔与熨烫腔连通，且矩形通孔与安装槽、安装腔连通，每个所述安装槽上均转动连接有安装座，每个所述安装座上均水平安装有滑动杆，且两根滑动杆的远离位置相对应的安装座的一端相抵，所述安装腔内侧壁上对称固定连接有固定块，两个所述固定块之间共同安装有限位杆，所述限位杆上滑动套设有安装套，所述安装套的侧壁上对称固定连接有两个第一支座，每个所述安装座的侧壁上均固定连接有第二支座，位置相对应的所述第一支座与第二支座上共同转动连接有连接杆。

在上述的家用自动蒸汽熨烫机中，所述机体上对称开设有四个第二空腔、两个第三空腔和两个电机腔，每个所述电机腔内均设有电机，每个所述第二空腔内均竖直安装有饶辊，每个所述饶辊的下端均延伸至第三空腔内并安装有同步轮，且其中两根饶辊的下端均延伸至电机腔内并与电机连接，位于同一所述第三空腔内的两个同步轮上共同套设有同步带，每个所述饶辊上与第二空腔的内侧壁之间共同安装有发条，所述熨烫腔的侧壁上对称开设有四个滑槽，位置相对应的两个所述滑槽上共同滑动连接有两个滑条，每个所述滑条上均安装有软门体，且软门体的一端延伸至第二空腔内并固定安装在饶辊上。

在上述的家用自动蒸汽熨烫机中，所述机体的侧壁上安装有控制器，所述控制器与蒸汽机电连接，所述控制器与电动滑轨电连接，所述控制器与电机电连接。

在上述的家用自动蒸汽熨烫机中，其中一个所述安装槽的侧壁上均开设有半球形槽。

在上述的家用自动蒸汽熨烫机中，每个所述同步轮均通过普通平键与绕辊过盈配合。

在上述的家用自动蒸汽熨烫机中，两个所述同步带均采用弧形单齿同步带。

在上述的家用自动蒸汽熨烫机中，每根所述饶辊的上端均通过深沟球轴承与第二空腔的内壁安装。

与现有的技术相比，本发明的有益效果为：

1、使用者能够通过半球形槽来扳动安装座，给使用者的手一定的空间，使其能够与安装座的侧壁进行接触，通过第一支座、连接杆、安装套保证两个安装座的运动同时，实现两个滑动杆水平状态、相抵状态的自由切换，从而通过滑动杆和矩形通孔将衣物移动至熨烫腔内，在不需要使用本装置时，避免占用过多空间。

2、通过控制器、电机、同步轮和同步带实现同一侧的两个饶辊同时转动，从而实现同一侧的两个软门体相向运动或者相背运动，滑条滑动连接在滑槽内，支撑软门体的同时，保证软门体的运动平稳。

3、每个饶辊均与第二空腔的内侧壁之间共同安装有发条，保证在软门体绕离饶辊上时，有足够的动力带动滑条在滑槽内，实现两个软门体相向运动。

4、水箱能够从固定槽内拆卸，将水箱内加水后再安装在固定槽内，水箱内的水通过出水管进入蒸汽机中，蒸汽机将水箱内的水加热转换成蒸汽，并通过连接管将其通过熨烫座上的蒸汽直接喷出，同时通过控制器打开电动滑轨，通过滑块带动熨烫座在竖直方向上往复运动，对衣物的各个部位进行均匀的熨烫，两个蒸汽座同时对衣服的正面和背面进行同时熨烫，熨烫效率高。

综上所述，本发明结构巧妙，使用便捷，只需要转动安装座将衣物推动至熨烫腔内，实现熨烫衣物的自动化，提高衣物熨烫的效率，同时降低使用者的工作强度。

附图说明

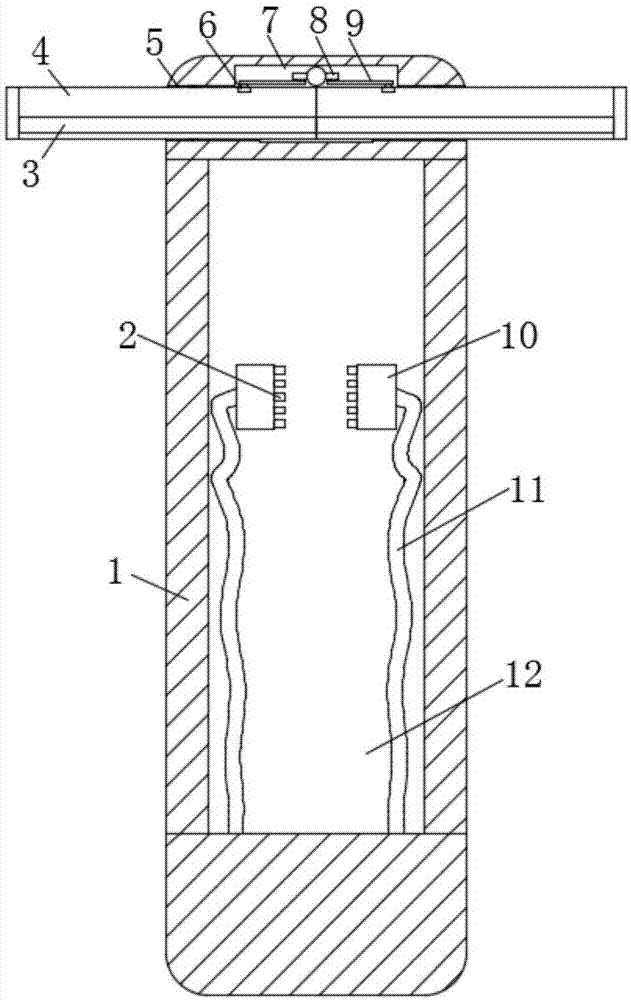

图1为本发明提出的一种家用自动蒸汽熨烫机的结构示意图；

图2为本发明提出的一种家用自动蒸汽熨烫机中第一空腔部分结构示意图；

图3为本发明提出的一种家用自动蒸汽熨烫机中第二空腔部分结构示意图；

图4为本发明提出的一种家用自动蒸汽熨烫机中安装腔内部结构放大图；

图5为本发明提出的一种家用自动蒸汽熨烫机中安装座部分结构放大图；

图6为本发明提出的一种家用自动蒸汽熨烫机中安装座卡设在安装槽状态结构放大图；

图7为图3中A处放大图。

图中：1机体、2蒸汽支管、3滑动杆、4安装座、5安装槽、6第二支座、7安装腔、8第一支座、9连接杆、10熨烫座、11连接管、12熨烫腔、13滑块、14电动滑轨、15蒸汽机、16水箱、17矩形通孔、18饶辊、19控制器、20软门体、21同步轮、22同步带、23第三空腔、24滑条、25第二空腔、26滑槽、27固定块、28限位杆、29安装套、30电机、31发条、32半球形槽。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例

参照图1-7，一种家用自动蒸汽熨烫机，包括机体1，机体1上开设有熨烫腔12、第一空腔和固定槽，固定槽的内壁上开设有通孔，固定槽内设有水箱16，水箱16的侧壁上设有出水管，且出水管位于通孔内，第一空腔内设有蒸汽机15，熨烫腔12的内侧壁上对称设有多个电动滑轨14，每个电动滑轨14上均滑动连接有滑块13，位置相对应的两个滑块13上共同设有熨烫座10，且每个熨烫座10上均连通有多个蒸汽支管2，蒸汽机15上对称连通有两个连接管11，且每个连接管11均延伸至熨烫腔12内并与位置相对应的熨烫座10连通。

机体1的侧壁上对称开设有两个安装槽5和一个安装腔7，且两个安装槽5均与安装腔7连通，其中一个安装槽5的侧壁上均开设有半球形槽32，机体1上开设有矩形通孔17，且矩形通孔17与熨烫腔12连通，且矩形通孔17与安装槽5、安装腔7连通，每个安装槽5上均转动连接有安装座4，每个安装座4上均水平安装有滑动杆3，且两根滑动杆3的远离位置相对应的安装座4的一端相抵，安装腔7内侧壁上对称固定连接有固定块27，两个固定块27之间共同安装有限位杆28，限位杆28上滑动套设有安装套29，安装套29的侧壁上对称固定连接有两个第一支座8，每个安装座4的侧壁上均固定连接有第二支座6，位置相对应的第一支座8与第二支座6上共同转动连接有连接杆9。

机体1上对称开设有四个第二空腔25、两个第三空腔23和两个电机腔，每个电机腔内均设有电机30，每个第二空腔25内均竖直安装有饶辊18，每根饶辊18的上端均通过深沟球轴承与第二空腔25的内壁安装，每个饶辊18的下端均延伸至第三空腔23内并安装有同步轮21，每个同步轮21均通过普通平键与绕辊18过盈配合，且其中两根饶辊18的下端均延伸至电机腔内并与电机30连接，位于同一第三空腔23内的两个同步轮21上共同套设有同步带22，两个同步带22均采用弧形单齿同步带，每个饶辊18上与第二空腔25的内侧壁之间共同安装有发条31，熨烫腔12的侧壁上对称开设有四个滑槽26，位置相对应的两个滑槽26上共同滑动连接有两个滑条24，每个滑条24上均安装有软门体20，且软门体20的一端延伸至第二空腔25内并固定安装在饶辊18上。

机体1的侧壁上安装有控制器19，控制器19与蒸汽机15电连接，控制器19与电动滑轨14电连接，控制器19与电机30电连接。

本发明在使用时，使用者通过半球形槽32转动与之位置相对应的安装座4，则此安装座4通过位置相对应的第二支座6、连接杆9和第一支座8带动安装套29在限位杆28上滑动，则安装套29上的另一个第一支座8、连接杆9和另一个安装座4上的第二支座6随之转动，则另一个安装座4亦随之转动，保证两个安装座4保证运动同步，将两个安装座4从图6的状态转动至图5的状态。

通过控制器19打开其中一个电机30，此电机30带动与之连接的饶辊18正向转动，则此饶辊18上的同步轮21转动并通过同步带22带动另一个同步轮21转动，保证两个饶辊18同时转动，同时饶辊18上的发条31绕紧，则软门体20绕设在位置相对应的饶辊18上，绕设过程中滑条24在滑槽26内滑动，两个软门体20相背运动，直至滑条24运动至滑槽26的两端关闭电机30，然后通过衣架将需要熨烫的衣物挂设在软门体20打开一侧的滑动杆3上，随后推动衣物，衣架通过矩形通孔17进入熨烫腔12内，通过控制器19带动刚才打开的电机30反向运动，发条31松动，两个滑条24在滑槽26内相向运动，直至两个滑条24的侧壁相抵关闭电机30。

通过控制器19打开蒸汽机15，蒸汽机15将水箱16内的水加热转换成蒸汽，并通过连接管11将其通过熨烫座10上的蒸汽直接喷出，同时通过控制器19打开电动滑轨14，通过滑块13带动熨烫座10在竖直方向上往复运动，对衣物的各个部位进行均匀的熨烫。

熨烫完成后，通过控制器19打开另一个电机30，通过电机30带动软门体20打开，将衣物从矩形通孔17滑到另一根滑动杆3上，然后将衣物以及衣架取下，将安装座4关闭即可。

尽管本文较多地使用了机体1、蒸汽支管2、滑动杆3、安装座4、安装槽5、第二支座6、安装腔7、第一支座8、连接杆9、熨烫座10、连接管11、熨烫腔12、滑块13、电动滑轨14、蒸汽机15、水箱16、矩形通孔17、饶辊18、控制器19、软门体20、同步轮21、同步带22、第三空腔23、滑条24、第二空腔25、滑槽26、固定块27、限位杆28、安装套29、电机30、发条31、半球形槽32等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
