技术领域

本发明是为一种油烟机拦油网的凝聚物消散装置，涉及油烟机领域。

背景技术

油烟机，一种厨房电器，通过抽走烹饪过程中产生的油烟对厨房进行净化，以减小油烟中含有的DNP与苯并芘和丙烯醛对身体的伤害，大大缓解了厨房污染对家居环境和人体的危害。

但是在进行烹饪时，高温对锅内的油分进行加热超过200摄氏度产生了大量的丙烯醛与病理刺激物质，并且在爆炒时导致锅内火焰腾起，瞬间的高温将飘散在拦油网附近与即将穿过拦油网的丙烯醛与病理刺激物质加热粘附于拦油网上，在拦油网上产生复合凝聚物，在非工作时易挥发在空气中，弥漫在厨房的环境里，长此以往，对人体进行慢性刺激，可能引起鼻炎、咽喉炎等呼吸道疾病，并且容易诱发呼吸和消化系统癌症，对人体健康造成危害。

因此需要提出一种油烟机拦油网的凝聚物消散装置。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种油烟机拦油网的凝聚物消散装置，以解决干净处理油烟机拦油网上附着的凝聚物的问题。

(二)技术方案

为实现上述目的，本发明提供如下技术方案：一种油烟机拦油网的凝聚物消散装置，其结构包括：排烟囱、固定板、控制按钮、消散装置、拦油网、排油沟，所述排烟囱的下端与固定板的上端固定连接，所述固定板的上侧嵌入安装有控制按钮，所述固定板的右下侧内部与消散装置的相嵌套，所述固定板的右下侧内部嵌入安装有拦油网，所述拦油网的上端与消散装置的背面相贴合，所述拦油网的下端嵌入安装于排油沟的内部上方，所述固定板的右侧下方内部嵌入安装有排油沟。

作为本发明优选的方案，所述消散装置包括电动机、驱动器、转轴、清洗刮盘、弧形刮板、旋转杆、加压叶、入液管、止逆阀、储液加压室、喷液口，所述电动机的下端与驱动器的右下方传动连接，所述驱动器的左侧嵌入安装有两根转轴，所述转轴的末端与清洗刮盘固定连接，所述驱动器的下端嵌入安装有旋转杆，所述旋转杆的末端与加压叶的上端通过焊接的方式固定连接，所述加压叶嵌入安装于储液加压室的内部，所述入液管的左端与止逆阀的右侧固定连接，所述止逆阀的左侧与储液加压室的右侧相嵌套，所述储液加压室的左侧嵌入安装有喷液口，所述消散装置的左侧与弧形刮板的首端固定连接。

作为本发明优选的方案，所述清洗刮盘包括旋转底座、弧形刮块、螺旋清洗盘，所述旋转底座的正表面与弧形刮块的首端固定连接，所述旋转底座的中心位置固定安装有螺旋清洗盘，利用清洗刮盘中心部分的螺旋清洗盘，通过采用独特的螺旋形状，使其在刷洗拦油网表面凝聚物的时候，将凝聚物刮洗而下并且通过其螺纹形状排放至周围，以完成拦油网表面凝聚物清理与传递的目的。

作为本发明优选的方案，所述包括固定板内部包括驱动马达、转向器、螺纹杆、螺纹传动块，所述驱动马达的下端与转向器的上端传动连接，所述转向器的下端与螺纹杆的首端固定连接，所述螺纹杆与螺纹传动块螺纹连接，所述螺纹传动块的左侧与消散装置的右侧通过焊接的方式相连接，通过在固定板内部安设螺纹杆，使其转动时稳定的移动消散装置，使消散装置在拦油网的表面平缓的移动，让消散装置均匀彻底的对拦油网表面附着的凝聚物进行清洗。

(三)有益效果

与现有技术相比，本发明提供了一种油烟机拦油网的凝聚物消散装置，具备以下有益效果：

通过对拦油网的表面喷洒活性剂，使附着于拦油网表面的凝聚物溶解或松散脱落，配合旋转的清洗刮盘与弧形刮板将松散脱落的凝聚物刮下，并进行清洗收集，重新还原拦油网的表面环境，大大缓解了附着于拦油网表面的凝聚物挥发至空气中对家居环境和人体的危害。

附图说明

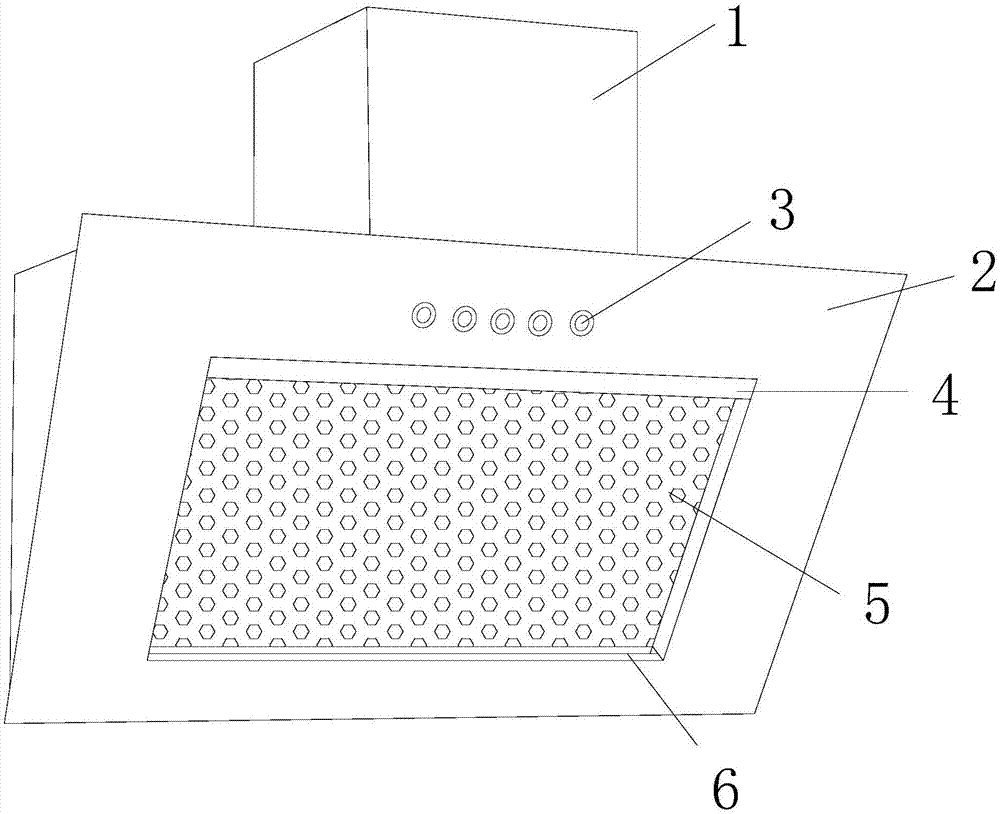

图1为本发明一种油烟机拦油网的凝聚物消散装置的结构示意图。

图2为本发明一种消散装置的结构剖面左视图。

图3为本发明一种清洗刮盘的结构示意图。

图4为本发明一种固定板的部分结构示意图。

附图标记说明：排烟囱-1、固定板-2、控制按钮-3、消散装置-4、拦油网-5、排油沟-6、电动机-41、驱动器-42、转轴-43、清洗刮盘-44、弧形刮板-45、旋转杆-46、加压叶-47、入液管-48、止逆阀-49、储液加压室-410、喷液口-411、旋转底座-441、弧形刮块-442、螺旋清洗盘-443、驱动马达-21、转向器-22、螺纹杆-23、螺纹传动块-24。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图4，本发明提供一种油烟机拦油网的凝聚物消散装置，其结构包括：排烟囱1、固定板2、控制按钮3、消散装置4、拦油网5、排油沟6，所述排烟囱1的下端与固定板2的上端固定连接，所述固定板2的上侧嵌入安装有控制按钮3，所述固定板2的右下侧内部与消散装置4的相嵌套，所述固定板2的右下侧内部嵌入安装有拦油网5，所述拦油网5的上端与消散装置4的背面相贴合，所述拦油网5的下端嵌入安装于排油沟6的内部上方，所述固定板2的右侧下方内部嵌入安装有排油沟6。

所述消散装置4包括电动机41、驱动器42、转轴43、清洗刮盘44、弧形刮板45、旋转杆46、加压叶47、入液管48、止逆阀49、储液加压室410、喷液口411，所述电动机41的下端与驱动器42的右下方传动连接，所述驱动器42的左侧嵌入安装有两根转轴43，所述转轴43的末端与清洗刮盘44固定连接，所述驱动器42的下端嵌入安装有旋转杆46，所述旋转杆46的末端与加压叶47的上端通过焊接的方式固定连接，所述加压叶47嵌入安装于储液加压室410的内部，所述入液管48的左端与止逆阀49的右侧固定连接，所述止逆阀49的左侧与储液加压室410的右侧相嵌套，所述储液加压室410的左侧嵌入安装有喷液口411，所述消散装置4的左侧与弧形刮板45的首端固定连接，通过设置月牙形的弧形刮板45，利用弧形刮板45的月弧形状，使拦油网5经过清洗后残留的凝聚物刮落，从而将凝聚物收集至排油沟6以方便清理。

所述清洗刮盘44包括旋转底座441、弧形刮块442、螺旋清洗盘443，所述旋转底座441的正表面与弧形刮块442的首端固定连接，所述旋转底座441的中心位置固定安装有螺旋清洗盘443，利用清洗刮盘44中心部分的螺旋清洗盘443，通过采用独特的螺旋形状，使其在刷洗拦油网5表面凝聚物的时候，将凝聚物刮洗而下并且通过其螺纹形状排放至周围，以完成拦油网5表面凝聚物清理与传递的目的，利用清洗刮盘44表面的弧形刮块442将螺旋清洗盘443清洗后传递的凝聚物向外排放，以方便弧形刮板45对凝聚物的收集。

所述包括固定板2内部包括驱动马达21、转向器22、螺纹杆23、螺纹传动块24，所述驱动马达21的下端与转向器22的上端传动连接，所述转向器22的下端与螺纹杆23的首端固定连接，所述螺纹杆23与螺纹传动块24螺纹连接，所述螺纹传动块24的左侧与消散装置4的右侧通过焊接的方式相连接，通过在固定板2内部安设螺纹杆23，使其转动时稳定的移动消散装置4，使消散装置4在拦油网5的表面平缓的移动，让消散装置4均匀彻底的对拦油网5表面附着的凝聚物进行清洗。

其工作原理为：在油烟机结束使用后，油烟机的控制器会对消散装置4内部的电动机41进行通电，使其带动驱动器42下方的旋转杆46进行旋转，让旋转杆46末端的加压叶47在储液加压室410内转动，将来自入液管48的清洗剂混匀并通过喷液口411喷出，使清洗剂内部的活性物与拦油网5表面的凝聚物相结合，活性物在水中电离出带负电的有机物离子向凝聚物内部渗透，减小凝聚物颗粒间的结合力，更重要的是减小凝聚物与拦油网5间的结合力，使凝聚物溶解或松散脱落，并且配合旋转的清洗刮盘44，有效的将溶解或松散脱落的凝聚物彻底刮洗干净并排送至周围，在弧形刮板45的聚集下与螺纹杆23的推动助力下，将凝聚物推入聚集在排油沟6内，以方便清洗处理，还原拦油网5整洁的表面环境，防止凝聚物挥发危害人员健康。

有益效果：通过对拦油网5的表面喷洒活性剂，使附着于拦油网5表面的凝聚物溶解或松散脱落，配合旋转的清洗刮盘44与弧形刮板45将松散脱落的凝聚物刮下，并进行清洗收集，重新还原拦油网5的表面环境，大大缓解了附着于拦油网5表面的凝聚物挥发至空气中对家居环境和人体的危害。

本文中所描述的具体实施例仅仅是对本发明作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的或者超越所附权利要求书所定义的范围。
