技术领域

本发明涉及室内装潢技术领域，尤其涉及一种水杯防倾倒结构。

背景技术

水杯是用来日常喝水用的工具，广泛的应用在人们生活中。日常使用过程中，水杯均放置与工作台等水平面上，常见的水杯多为简单的圆柱型结构，重心较高，受外力作用时极易倾倒导致杯中的液体洒出；现实生活中人们的桌上往往放置有文件、笔记本电脑、手机等重要物品，水杯倾倒易损坏这些物品；甚至是水杯倾倒将水倒入插座中，发生电力短路等危险，因此，设计一种用于水杯的防倾倒结构变得极为迫切。

发明内容

本发明的目的是为了解决现有技术中室内装潢材料都较为普通，缺少能增强室内垂直绿化效果材料的问题，而提出的一种水杯防倾倒结构。

为了实现上述目的，本发明采用了如下技术方案：一种水杯防倾倒结构，包括杯体，所述杯体底部同心固定有底环，所述底环内壁固定连接有圆板，所述圆板的中部固定连接有第一球板，所述杯体的下底中部固定设置有球套，所述球套中套设有钢球，所述钢球上固定连接有一个直杆，所述直杆远离钢球的一端固定连接有多个连接杆，多个所述连接杆共同固定连接有一个第二球板，所述第二球板中部开设有一个圆形的第一通孔，所述第一球板中部开设有一个圆形的第二通孔；

所述第一球板远离杯体的一侧密封固定连接有一个柱状筒，所述柱状筒上固定设置有一个橡胶材质的吸盘，所述柱状筒的侧壁贯穿设置有一个单向阀。

在上述的水杯防倾倒结构中，多个所述连接杆与第二球板的连接点位于第二球板上互相对称的位置。

在上述的水杯防倾倒结构中，所述圆板上设置对称设置有多个气孔。

在上述的水杯防倾倒结构中，所述底环的下壁设置有锯齿形的防滑纹。

与现有的技术相比，本发明的优点在于：

1、本装置中，当杯体放置于水平面上时，吸盘受杯体的重力作用而受挤压，使得吸盘内部的空气经第一通孔和第二通孔流通至外界，当竖直向上取拿杯体时，空气反向流入吸盘内，使得杯体能够轻易的取拿；当杯体受横向的力有倾倒的趋势时，第二球板相对第一球板产生滑动，第一通孔与第二通孔错位使得吸盘中与外界处于隔离状态，即外界的空气无法流通至吸盘内，进而保证吸盘能够将杯体紧紧的吸附在水平面上，避免倾倒情况的发生；

2、本装置中，当水杯以倾斜一定角度的方式放置与水平面上时，第一通孔与第二通孔错位使得其他无法流通，此时吸盘受挤压将其内部的空气从单向阀处流通至外界，保证以倾斜角度的方式放置于水平面上时，杯体仍然能够稳固的站立在水平面上。松手后吸盘作用使得杯体无法继续倾斜，进一步避免水杯倾倒的情况发生。

附图说明

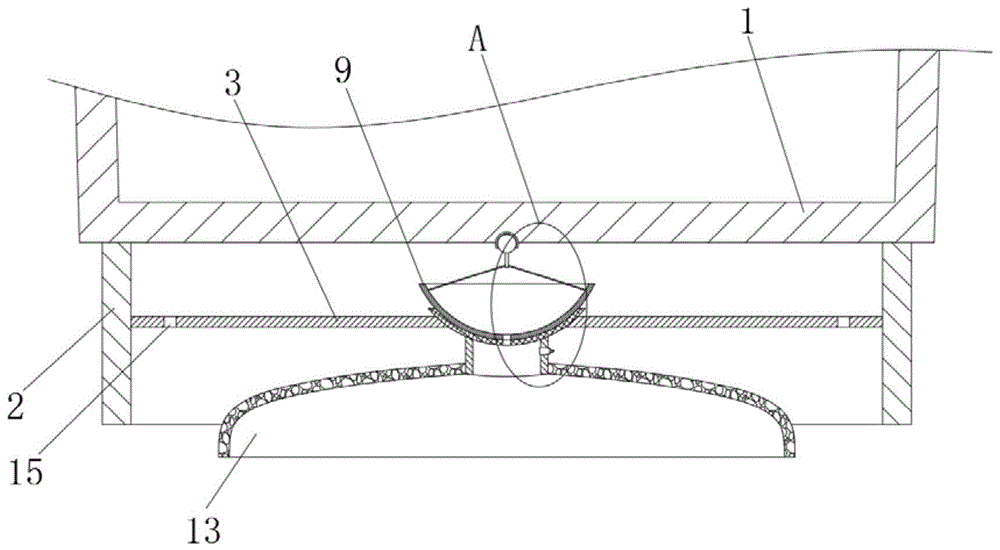

图1为本发明提出的一种水杯防倾倒结构的结构示意图；

图2为本发明提出的一种水杯防倾倒结构中A部分结构的放大示意图；

图3为本发明提出的一种水杯防倾倒结构中底环的仰视图；

图4为本发明提出的一种水杯防倾倒结构倾斜状态的结构示意图。

图中：1杯体、2底环、3圆板、4第一球板、5球套、6钢球、7直杆、8连接杆、9第二球板、10第一通孔、11第二通孔、12柱状筒、13吸盘、14单向阀、15气孔。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例

参照图1-4，一种水杯防倾倒结构，包括杯体1，杯体1底部同心固定有底环2，底环2内壁固定连接有圆板3，圆板3的中部固定连接有第一球板4，杯体1的下底中部固定设置有球套5，球套5中套设有钢球6，钢球6上固定连接有一个直杆7，钢球6可在球套5中自由滑动至直杆7与球套5壁相抵，直杆7远离钢球6的一端固定连接有多个连接杆8，多个连接杆8共同固定连接有一个第二球板9，第一球板4与第二球板9相抵且第一球板4的内径等于第二球板9的外径，保证两个球板能够紧密相抵且可相对滑动，第二球板9中部开设有一个圆形的第一通孔10，第一球板4中部开设有一个圆形的第二通孔11；

第一球板4远离杯体1的一侧密封固定连接有一个柱状筒12，柱状筒12上固定设置有一个橡胶材质的吸盘13，柱状筒12的侧壁贯穿设置有一个单向阀14，单向阀14仅允许柱状筒12内部的气体单向流动至外部，使得杯体1倾斜放置时，吸盘13和柱状筒12内的气体能从单向阀14处释放

多个连接杆8与第二球板9的连接点位于第二球板9上互相对称的位置，使得保证连接杆8与第二球板9组成的结构相对密度较为对称，即保证杯体1竖直放置时，第二球板9上的第一通孔10恰好与第二通孔11保持重合。

圆板3上设置对称设置有多个气孔15，使得第一通孔10处溢出的气体能从气孔15处散发至外界，保证圆板3上部处于一个标准大气压。

底环2的下壁设置有锯齿形的防滑纹，防滑纹的存在使得本装置放置在平面上时，底环2的底部与平面始终存在一定的缝隙，保证底环2内部的空气能够散发至外界，保证各部分均为一个标准大气压，同时与平面产生水平方向的摩擦力，避免侧向滑动情况的发生。

第一球板4、第二球板9、钢球6的球心位于同一点，保证第一球板4和第二球板9能够稳定的产生相对滑动。

本发明中，水杯晃动时，第二球板9会相对第一球板4产生滑动；水杯水平放置时，第二球板9上的第一通孔10与第二通孔11处于重合状态，吸盘13和柱状筒12中的空气可自由的从两个通孔处流通至圆板3的上侧；将水杯水平放置与平面上时，吸盘13与平面接触，同时杯体1部分的重力挤压吸盘13，使吸盘13内部的空间缩小，此时吸盘13中的空气便会从两个重合的通孔处流通至圆板3的上侧；

竖直向上提起水杯时，第二球板9在重力的作用下位于最低点，此时圆板3上侧的空气能够灌入吸盘13内部，使得吸盘13能够较为轻易的与平面脱离。

当水杯的杯体1受到横向冲击时，杯体1有倾斜的趋势，由于吸盘13具有一定的韧性，此时杯体1会呈现出一定的倾斜，此时吸盘13仍与平面相抵，杯体1出现倾斜时，钢球6会在第二球板9部分的重力作用下相对球套5滑动，使得第一通孔10与第二通孔11错位，即使得圆板3上侧的空气无法进入吸盘13中，使得吸盘13将杯体1与平面紧紧的固定在一起。

当杯体1以倾斜一定角度的方式放置在某个平面时，杯体1为倾斜状态，所以第一通孔10处无法流通气体，此时吸盘13受挤压使其内部的气压增大，单向阀14导通使吸盘13中的气体流出，保证杯体1能够稳定的放置在平面上。

尽管本文较多地使用了杯体1、底环2、圆板3、第一球板4、球套5、钢球6、直杆7、连接杆8、第二球板9、第一通孔10、第二通孔11、柱状筒12、吸盘13、单向阀14、气孔15等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
