技术领域

本发明涉及电气工程技术领域，具体地说是一种利用电机产生的热量进行辅助电缆除雪装置。

背景技术

电力电缆是电气元件中的一种，电力电缆是用于传输和分配电能的电缆，北方的一些地区，在冬天时常常会降雪，当有过多的积雪覆盖上电力电缆上时，电力电缆受到较大的压力会使得电力电缆接触不良也极大可能导致电力电缆断掉，从而引发一些危险的事故，故有电缆除雪装置的产生。

如中国专利授权公告号：CN201621230591.2的一种悬挂式电力电缆除雪装置，对电力电缆进行除雪作业时，将行走轮挂在电力电缆线上行走，通过与电缆线接触的刷毛实现对电缆线积雪的清扫，因雪长时间堆积，越下方的雪受到的压力越大，而雪受到压力后的晶体结构发生了改变，从松散变成了紧密排列，也就变成冰了冻结在电缆上，通过清扫的方式不仅无法将结冰的雪块完全进行清扫的，导致清扫效果差，还会阻碍装置的前行；又如中国专利授权公告号：CN201620214401.1的一种高压线除雪除冰装置，该装置通过通过人工可以远程操控电热丝工作，使得电热丝融化冰雪，能完全杜绝冰雪在电线上冻结，电热丝并不能马上使冰雪马上融化，融化冰雪需要一定的时间，又由于电缆线时比较长的，故融化除雪需要较长的时间，而电热丝需要电能故会消耗较多的电能，导致除雪效率慢。

发明内容

本发明的主要目的在于克服现有技术的不足，提供一种利用电机产生的热量进行辅助电缆除雪装置。

本发明采用如下技术方案来实现：一种利用电机产生的热量进行辅助电缆除雪装置，其结构包括电缆、除雪装置，所述除雪装置安装在电缆上，所述除雪装置包括有上盖、高强度卡扣、底座、热气收集释放机构、刮雪机构；

所述底座通过高强度卡扣与上盖相连接，所述上盖的顶面连通有热气收集释放机构，所述热气收集释放机构位于刮雪机构的正前方，所述电缆贯穿于上盖与底座之间且与刮雪机构活动接触。

作为优化，所述上盖包括有上半圆孔、盖体、散热孔、行走机构，所述盖体的顶面上均匀的开设有间距相等的散热孔，散热孔呈圆阵布设，所述散热孔的下方设有与盖体连接的行走机构，所述行走机构的下方设有横向设置的上半圆孔，所述上半圆孔与盖体为一体化结构，所述上半圆孔包裹于电缆的上半部分，所述行走机构与电缆活动接触，所述盖体的底部连接于盖体的顶部，所述盖体与热气收集释放机构的一端连接，所述盖体靠近热气收集释放机构的一侧面固定有刮雪机构。

作为优化，所述行走机构包括有驱动轮、从动轮、转轴、三角传动带、主动轮、电机，所述电机的输出轴上套置有主动轮，所述主动轮的下方两端均设有转轴，所述转轴上均套置有从动轮，所述从动轮设有两个且以主动轮的中心垂直线为轴呈对称式布设且三者通过三角传动带进行传动连接，所述转轴的一侧还设有驱动轮，所述驱动轮与电缆活动接触，所述电机的顶面与盖体的内顶面进行机械连接。

作为优化，所述底座包括有安装板、压紧轮、下半圆孔、高强度金属网、进风口、散热器、基体，所述基体的顶部设有一体化结构的下半圆孔，所述基体的底面及靠近底部的两侧均开设有进风口，所述基体内置有高强度金属网，所述高强度金属网上安装有散热器，所述散热器安装有三个及以上，所述散热器的上方设有安装板，所述压紧轮贯穿于安装板的水平线而与高强度金属网垂直连接，所述压紧轮设有四个，所述压紧轮设于与之贴合接触的电缆的下方且与驱动轮错开布设，所述下半圆孔与电缆的下班部分活动接触，所述基体的顶面连接于盖体的底面。

作为优化，所述安装板上开设有出风口、安装孔，所述安装孔设有四个且位于安装板的中心水平线上，而出风口呈等距式布设，所述压紧轮贯穿于装孔而与高强度金属网连接

作为优化，所述热气收集释放机构包括有收集管、弧形爪、出气孔，所述收集管的一端垂直连接有弧形爪，所述弧形爪的内侧上均匀的开设有呈等距式布设的出气孔，所述收集管的另一端连通于盖体的顶部，所述电缆位于弧形爪的开口内且弧形爪的内壁与电缆的外壁具有一定的间距。

作为优化，所述刮雪机构包括有上固定板、下固定板、刮板、铲刀，所述上固定板的底面与下固定板的顶面贴合接触且两者的中心位置构成一个圆形的通孔，所述上固定板及下固定板的外侧均嵌入有刮板，所述刮板上均固定有铲刀，所述上固定板远离铲刀的一侧与盖体的侧面固定连接，所述下固定板远离铲刀的一侧连接于基体的侧面。

作为优化，所述上固定板的底面垂直固定有定位柱，所述下固定板的顶面开设有定位孔，所述定位柱与定位孔的位置相对应且两者可相互配合，所述盖体的底面有均匀固定有跟上固定板一样的定位柱，而基体的顶面也开设有跟下固定板上一样的定位孔，且定位柱能够与定位孔相扣合。

作为优化，所述进风口的纵截面呈上窄下宽的梯形结构，出风口的纵截面则呈上宽下窄的梯形结构设置。

作为优化，所述下半圆孔与上半圆孔构成圆形结构。

作为优化，所述上固定板的铲刀与下固定板的铲刀的方向呈相对设置且均为直角三角形结构。

有益效果

将上盖盖在电缆上而底座置于电缆下通过定位柱、定位孔、高强度卡扣将两者固定扣合在一起，安装速度快且装置的牢固性较高，驱动电机及散热器运作，电机运作时会带动主动轮旋转，从而通过三角传动带、从动轮、转轴使得驱动轮带动装置在压紧轮辅助作用下在电缆上进行行走，散热器在运作时外界的冷空气会从进风口进入基体内，通过高强度金属网、出风口均匀地扩散，而电机在运作时会产生热量，进而通过散热器将电机产生的热气强制从散热孔吹走，热气则顺着收集管从弧形爪上的出气孔吹向电缆上的雪块上，雪受热会使得雪慢慢融化，以便于更好的将雪刮开，同时刮雪机构会随装置而移动，从而铲刀会刺向稍微融化的雪块，能够提高除雪速度，再加上刮板的刮动，能够轻松的将电缆上的雪块快速清除，提高工作效率。

与现有技术相比，本发明的有益效果在于：该装置通过高强度卡扣能够快速将上盖、底座安装在电缆上且安装牢固性较高，通过散热器及热气收集释放机构的结合设置，能够将电机运作产生热量进行收集利用，从而作用于雪块上，能够使得雪在被刺动前均匀受热，使得雪受热会发生融化现象，从而使得刮板、铲刀能够快速将雪块清除，除雪时间短，除雪效率高、除雪效果好，又能达到节能的目的，较为环保。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

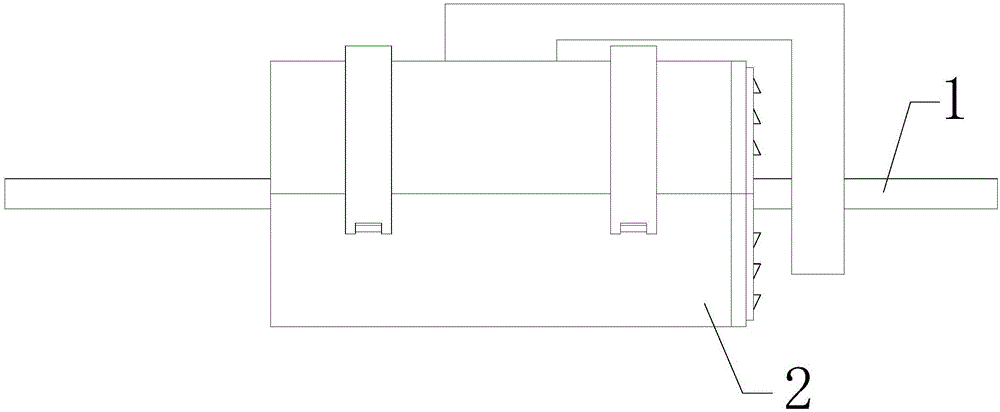

图1为本发明一种利用电机产生的热量进行辅助电缆除雪装置的结构示意图。

图2为本发明的除雪装置的左侧面的结构示意图。

图3为本发明的除雪装置的正视图的内部的结构示意图。

图4为本发明的安装板的结构示意图。

图5为本发明的基体的底面仰视图的结构示意图。

图6为本发明的盖体的顶面俯视图的结构示意图。

图7为本发明的上固定板的右侧视图的结构示意图。

图8为本发明的下固定板的右侧视图的结构示意图。

图9为本发明的热气收集释放机构的右侧视图的结构示意图。

图10为本发明的热气收集释放机构的俯视图的结构示意图。

图中：电缆-1、除雪装置-2、上盖-21、高强度卡扣-22、底座-23、热气收集释放机构-24、刮雪机构-25、上半圆孔-21a、盖体-21b、散热孔-21c、行走机构-21d、驱动轮-21d1、从动轮-21d2、转轴-21d3、三角传动带-21d4、主动轮-21d5、电机-21d6、安装板-23a、压紧轮-23b、下半圆孔-23c、高强度金属网-23d、进风口-23e、散热器-23f、基体-23g、出风口-23a1、安装孔-23a2、收集管-24a、弧形爪-24b、出气孔-24c、上固定板-25a、下固定板-25b、刮板-25c、铲刀-25d、定位柱-25a1、定位孔-25b1。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

请参阅图1-10，本发明提供一种利用电机产生的热量进行辅助电缆除雪装置技术方案：其结构包括电缆1、除雪装置2，所述除雪装置2安装在电缆1上，所述除雪装置2包括有上盖21、高强度卡扣22、底座23、热气收集释放机构24、刮雪机构25；

所述底座23通过高强度卡扣22与上盖21相连接，所述上盖21的顶面连通有热气收集释放机构24，所述热气收集释放机构24位于刮雪机构25的正前方，所述电缆1贯穿于上盖21与底座23之间且与刮雪机构25活动接触。

所述上盖21包括有上半圆孔21a、盖体21b、散热孔21c、行走机构21d，所述盖体21b的顶面上均匀的开设有间距相等的散热孔21c，散热孔21c呈圆阵布设，所述散热孔21c的下方设有与盖体21b连接的行走机构21d，所述行走机构21d的下方设有横向设置的上半圆孔21a，所述上半圆孔21a与盖体21b为一体化结构，所述上半圆孔21a包裹于电缆1的上半部分，所述行走机构21d与电缆1活动接触，所述盖体21b的底部连接于盖体21b的顶部，所述盖体21b与热气收集释放机构24的一端连接，所述盖体21b靠近热气收集释放机构24的一侧面固定有刮雪机构25。

所述行走机构21d包括有驱动轮21d1、从动轮21d2、转轴21d3、三角传动带21d4、主动轮21d5、电机21d6，所述电机21d6的输出轴上套置有主动轮21d5，所述主动轮21d5的下方两端均设有转轴21d3，所述转轴21d3上均套置有从动轮21d2，所述从动轮21d2设有两个且以主动轮21d5的中心垂直线为轴呈对称式布设且三者通过三角传动带21d4进行传动连接，所述转轴21d3的一侧还设有驱动轮21d1，所述驱动轮21d1与电缆1活动接触，所述电机21d6的顶面与盖体21b的内顶面进行机械连接。

所述底座23包括有安装板23a、压紧轮23b、下半圆孔23c、高强度金属网23d、进风口23e、散热器23f、基体23g，所述基体23g的顶部设有一体化结构的下半圆孔23c，所述基体23g的底面及靠近底部的两侧均开设有进风口23e，所述基体23g内置有高强度金属网23d，所述高强度金属网23d上安装有散热器23f，所述散热器23f安装有三个及以上，所述散热器23f的上方设有安装板23a，所述压紧轮23b贯穿于安装板23a的水平线而与高强度金属网23d垂直连接，所述压紧轮23b设有四个，所述压紧轮23b设于与之贴合接触的电缆1的下方且与驱动轮21d1错开布设，所述下半圆孔23c与电缆1的下班部分活动接触，所述基体23g的顶面连接于盖体21b的底面。

所述安装板23a上开设有出风口23a1、安装孔23a2，所述安装孔23a2设有四个且位于安装板23a的中心水平线上，而出风口23a1呈等距式布设，所述压紧轮23b贯穿于装孔23a2而与高强度金属网23d连接

所述热气收集释放机构24包括有收集管24a、弧形爪24b、出气孔24c，所述收集管24a的一端垂直连接有弧形爪24b，所述弧形爪24b的内侧上均匀的开设有呈等距式布设的出气孔24c，所述收集管24a的另一端连通于盖体21b的顶部，所述电缆1位于弧形爪24b的开口内且弧形爪24b的内壁与电缆1的外壁具有一定的间距，使得热气能够均匀的放热于雪块上，使得雪块受热均匀，更有利于除雪。

所述刮雪机构25包括有上固定板25a、下固定板25b、刮板25c、铲刀25d，所述上固定板25a的底面与下固定板25b的顶面贴合接触且两者的中心位置构成一个圆形的通孔，所述上固定板25a及下固定板25b的外侧均嵌入有刮板25c，所述刮板25c上均固定有铲刀25d，所述上固定板25a远离铲刀25d的一侧与盖体的侧面固定连接，所述下固定板25b远离铲刀25d的一侧连接于基体的侧面，能够将稍有融化的雪块刮开。

所述上固定板25a的底面垂直固定有定位柱25a1，所述下固定板25b的顶面开设有定位孔25b1，所述定位柱25a1与定位孔25b1的位置相对应且两者可相互配合，所述盖体21b的底面有均匀固定有跟上固定板25a一样的定位柱，而基体23g的顶面也开设有跟下固定板25b上一样的定位孔，且定位柱能够与定位孔相扣合，便于装置的快速安装且能够提高装置的牢固性。

所述进风口23e的纵截面呈上窄下宽的梯形结构，增加进风面积，有利于散热，出风口23a1的纵截面则呈上宽下窄的梯形结构设置，提高出风扩散效果，有利于电机上的热气能够快速从出气孔排出，从而作用于雪块上，使得雪块受热加快雪块融化速度。

所述下半圆孔23c与上半圆孔21a构成圆形结构，使得行走机构21d能够带动装置在电缆上移动。

所述上固定板25a的铲刀25d与下固定板25b的铲刀25d的方向呈相对设置且均为直角三角形结构，更有利于铲刀刺向雪块，提高除雪速度。

本发明的工作原理：将上盖21盖在电缆1上而底座23置于电缆1下通过定位柱、定位孔、高强度卡扣22将两者固定扣合在一起，安装速度快且装置的牢固性较高，驱动电机21d6及散热器23f运作，电机21d6运作时会带动主动轮21d5旋转，从而通过三角传动带21d4、从动轮21d2、转轴21d3使得驱动轮21d1带动装置在压紧轮23b辅助作用下在电缆上进行行走，散热器23f在运作时外界的冷空气会从进风口23e进入基体23g内，通过高强度金属网23d、出风口23a1均匀地扩散，而电机21d6在运作时会产生热量，进而通过散热器23f将电机21d6产生的热气强制从散热孔21c吹走，热气则顺着收集管24a从弧形爪24b上的出气孔24c吹向电缆上的雪块上，雪受热会使得雪慢慢融化，以便于更好的将雪刮开，同时刮雪机构25会随装置而移动，从而铲刀25d会刺向稍微融化的雪块，能够提高除雪速度，再加上刮板25c的刮动，能够轻松的将电缆1上的雪块快速清除，提高工作效率，随着电机21d6运作的时间，产生的热量越多，故可加快雪融化速度，进一步提高了除雪效率。

综上所述，本发明相对现有技术获得的技术进步是：该装置通过高强度卡扣能够快速将上盖、底座安装在电缆上且安装牢固性较高，通过散热器及热气收集释放机构的结合设置，能够利用电机运作产生热量进行收集作用于雪块上，能够使得雪在被刺动前均匀受热，使得雪受热会发生融化现象，从而使得刮板、铲刀能够快速将雪块清除，除雪时间短，除雪效率高、除雪效果好，又能达到节能的目的，较为环保。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
