技术领域

本发明涉及侧吸式油烟机技术领域，尤其涉及一种侧吸式油烟机的挡网自清洁装置。

背景技术

侧吸式抽油烟机是一种采用从侧面进风及油烟分离的技术使油烟机有效分离，达到油烟抽净效果的机器。侧吸型欧式吸油烟机，进风口离油烟源头更近，能第一时间锁定住产生的油烟，并且可以有效的缩短油烟上升的运动距离，排烟效果自然更为理想，由于在集烟腔外观上采用了敞开式的设计，增大了烹饪空间范围，做饭时不存在压抑感，更有效避免了碰头事件发生。

目前的侧吸式油烟机的吸烟口安装有挡柱与盖板，使用油烟机时盖板自动打开，关系油烟机时自动关闭。但是吸烟口的挡柱在使用一段时间后，外表面会粘黏有较多的油，油会流至侧吸式油烟机的面板上，不易清洗，目前需要人为的将挡柱拆卸下来进行清洗，较为麻烦。

发明内容

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种侧吸式油烟机的挡网自清洁装置，其能够在盖板关闭时自动的对挡柱进行清洗，清洗效果好。

为了实现上述目的，本发明采用了如下技术方案：

一种侧吸式油烟机的挡网自清洁装置，包括侧吸式油烟机本体，所述侧吸式油烟机本体的侧壁设有吸烟口，所述吸烟口上安装有盖板，所述吸烟口内排列设有多根挡柱，所述侧吸式油烟机本体内设有弧形腔，所述盖板的内壁固定有延伸至弧形腔内的弧形杆，所述弧形杆位于弧形腔内的一端固定有活塞，所述活塞将弧形腔分为第一腔体与第二腔体，所述吸烟口的内顶部固定有多个与挡柱对应的固定块，所述固定块的下端设有装置槽，所述挡柱的上端位于装置槽内，所述装置槽内粘接有环形折叠气囊，所述侧吸式油烟机本体内设有与第一腔体连通的通气主管，所述环形折叠气囊与通气主管之间通过通气支管连通，所述环形折叠气囊的下端固定有环形板，所述环形板内设有环形腔，所述环形腔内设有弹性机构，所述环形板的内侧设有与弹性机构连接的两个半环形海绵擦，所述半环形海绵擦与挡柱的外侧壁接触，所述吸烟口的内顶部设有储油槽。

优选地，所述弹性机构包括设置在环形腔内的两个抵板，所述抵板的外侧壁与环形腔的内壁间通过弹簧弹性连接，所述抵板的内侧壁固定连接有抵杆，所述抵杆的末端贯穿环形腔并固定连接有半环形板，所述半环形板的内侧壁与半环形海绵擦粘接。

优选地，所述盖板内设有储液腔，所述盖板的侧壁设有与储液腔连通的进液口，所述弧形杆中空设置，所述弧形杆的一端与储液腔连通，所述弧形杆的另一端位于第二腔体内的侧壁设有出液口，所述弧形杆内安装有单向阀，所述侧吸式油烟机本体内设有出水主管，所述出水主管与第二腔体间通过连接管连通，所述连接管内安装有单向阀，所述装置槽的内底部固定有环形管，所述环形管位于环形折叠气囊内侧，所述环形管与出水主管间通过出水支管连通，所述环形管的下端周向设有多个向内倾斜设置的出水头。

优选地，所述进液口内塞有密封塞。

本发明与现有技术相比，其有益效果为：

1、设置有弧形腔，弧形腔内设有活塞，固定块的装置槽内设有环形折叠气囊，环形折叠气囊下端固定有环形板，环形板的内侧通过弹性机构连接有半环形海绵擦，能够在盖板关闭时，使环形折叠气囊充气膨胀带动半环形海绵擦自上而下对挡柱进行清洁，无需人为清洁。

2、盖板内设有储液腔，能够装满清洗剂，装置槽的内底部固定有环形管，能够在盖板开启时，将清洗剂喷至挡柱外表面，使半环形海绵擦浸湿，提高清洁效果。

附图说明

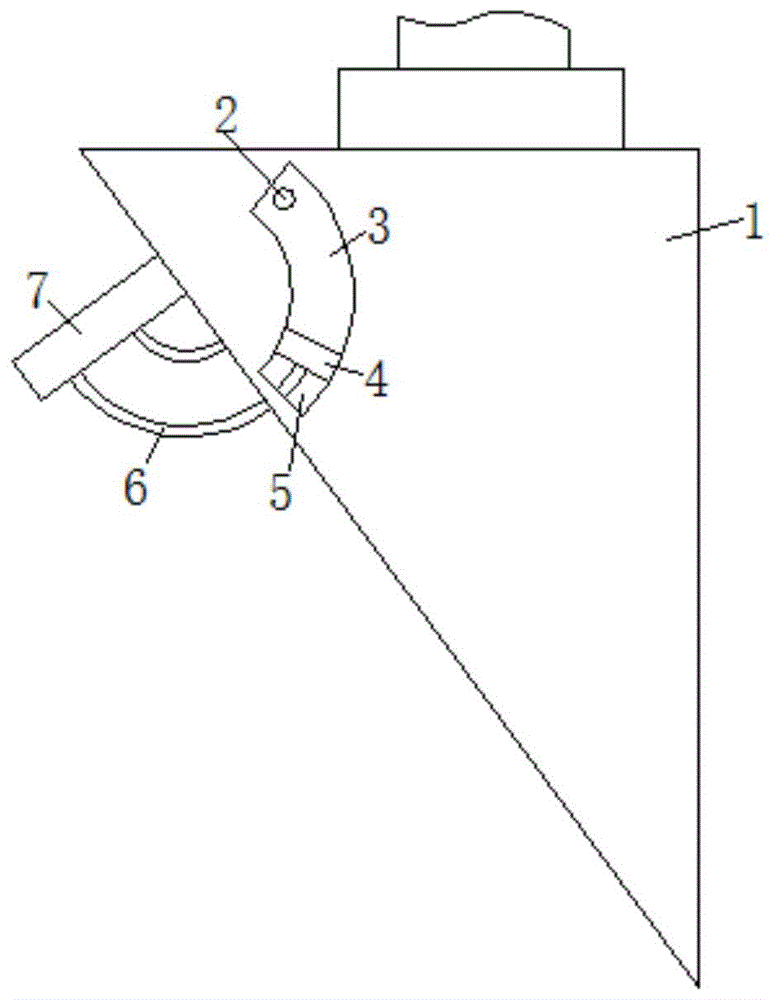

图1为本发明提出的一种侧吸式油烟机的挡网自清洁装置的结构示意图；

图2为本发明提出的一种侧吸式油烟机的挡网自清洁装置的正面示意图；

图3为本发明提出的一种侧吸式油烟机的挡网自清洁装置的A处结构放大示意图；

图4为本发明提出的一种侧吸式油烟机的挡网自清洁装置的实施例二示意图；

图5为本发明提出的一种侧吸式油烟机的挡网自清洁装置的实施例二正面示意图；

图6为本发明提出的一种侧吸式油烟机的挡网自清洁装置的B处结构放大示意图。

图中：1侧吸式油烟机本体、2通气主管、3第一腔体、4活塞、5第二腔体、6弧形杆、7盖板、8挡柱、9吸烟口、10通气支管、11固定块、12环形板、13抵板、14半环形海绵擦、15弹簧、16装置槽、17环形折叠气囊、18储液腔、19连接管、20出水主管、21出水支管、22环形管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

实施例一：

参照图1-3，一种侧吸式油烟机的挡网自清洁装置，包括侧吸式油烟机本体1，侧吸式油烟机本体1的侧壁设有吸烟口9，吸烟口9上安装有盖板7，吸烟口9内排列设有多根挡柱8，侧吸式油烟机本体1内设有弧形腔，盖板7的内壁固定有延伸至弧形腔内的弧形杆6，弧形杆6位于弧形腔内的一端固定有活塞4，活塞4将弧形腔分为第一腔体3与第二腔体5，吸烟口9的内顶部固定有多个与挡柱8对应的固定块11，固定块11的下端设有装置槽16，挡柱8的上端位于装置槽16内，装置槽16内粘接有环形折叠气囊17，侧吸式油烟机本体1内设有与第一腔体3连通的通气主管2，环形折叠气囊17与通气主管2之间通过通气支管10连通，环形折叠气囊17的下端固定有环形板12，环形板12内设有环形腔，环形腔内设有弹性机构，环形板12的内侧设有与弹性机构连接的两个半环形海绵擦14，半环形海绵擦14与挡柱8的外侧壁接触，吸烟口9的内顶部设有储油槽。

本发明中，弹性机构包括设置在环形腔内的两个抵板13，抵板13的外侧壁与环形腔的内壁间通过弹簧15弹性连接，抵板13的内侧壁固定连接有抵杆，抵杆的末端贯穿环形腔并固定连接有半环形板，半环形板的内侧壁与半环形海绵擦14粘接，可撕下进行更换，通过弹簧15能够使半环形海绵擦14始终与挡柱8接触。

本实施例中，盖板7关闭时，通过弧形杆6带动活塞4移动，活塞4将第一腔体3内的气体挤入通气主管2内，再分别通过多个通气支管10进入环形折叠气囊17内，环形折叠气囊17充气膨胀，顺着挡柱8向下展开，带动环形板12下移，带动两个半环形海绵擦14自上而下对挡柱8进行擦拭，半环形海绵擦14通过弹簧15的弹性作用，紧贴挡柱8，能够有效的将挡柱8上粘黏的油污刮下，刮至储油槽内进行收集，当盖板7打开时，环形折叠气囊17内的气体被吸回第一腔体3内，环形折叠气囊17带动半环形海绵擦14进入装置槽16内，不影响正常使用。

实施例二：

参照图4-6，本实施例与实施例一的不同之处在于，盖板7内设有储液腔18，盖板7的侧壁设有与储液腔18连通的进液口，弧形杆6中空设置，弧形杆6的一端与储液腔18连通，弧形杆6的另一端位于第二腔体5内的侧壁设有出液口，弧形杆6内安装有单向阀，侧吸式油烟机本体1内设有出水主管20，出水主管20与第二腔体5间通过连接管19连通，连接管19内安装有单向阀，装置槽16的内底部固定有环形管22，环形管22位于环形折叠气囊17内侧，环形管22与出水主管20间通过出水支管21连通，环形管22的下端周向设有多个向内倾斜设置的出水头，进液口内塞有密封塞。

本实施例中，通过进液口将储液腔18装满清洗剂，当盖板7关闭时，第二腔体5体积增大，由于弧形杆6中空设置，且弧形杆6位于第二腔体5内的侧壁设有出液口，可将储液腔18内的清洗剂吸入第二腔体5内，当盖板7打开时，活塞4顺时针转动，将第二腔体5内的清洗剂通过连接管19挤入出水主管20内，再分别通过出水支管21进入环形管22内，最终通过多个向里倾斜的出水头喷至挡柱8的上侧壁，此时由于盖板7处于打开状态，半环形海绵擦14位于装置槽16内，并且由于半环形海绵擦14与挡柱8接触，以清洗剂顺着挡柱8流至半环形海绵擦14内，浸湿半环形海绵擦14，大大提高清洗效果。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
