技术领域

本发明涉及手机卫星导航技术领域，具体为一种非机动车用手机卫星导航安放机构。

背景技术

卫星导航是指采用导航卫星对地面、海洋、空中和空间用户进行导航定位的技术，常见的GPS导航，北斗星导航等均为卫星导航，在人们日常出行的过程中，都需要利用卫星导航来规定行程，而由于一些非机动车辆本身不具有卫星导航系统，往往需要利用手机来进行定位，因此就需要一种手机固定支架。

而由于手机本身的重点不是用来导航，不会像专业的导航设备那样随时随地都会有较强的卫星信号，当信号较弱时，就容易出现定位的误差和延迟，导致行程出错，且在非机动车上使用手机持续导航时，手机因持续地暴露在阳光下而容易出现发烫的现象，就会影响手机电池的使用寿命，且在阳光下，因为显示屏的反光效果，骑行者无法清楚地观察到手机上导航信息。

为解决上述问题，发明者提供了一种非机动车用手机卫星导航安放机构，能够有效地对手机进行遮阳，便于骑行者对导航信息进行观察，同时也避免了手机的暴晒，降低了手机的温度，提高了电池的使用寿命，能够增强手机的卫星信号，提高了导航的准确性，避免了行程出错。

发明内容

为实现以上目的，本发明通过以下技术方案予以实现：一种非机动车用手机卫星导航安放机构，包括框体、遮阳装置、放置槽、固定装置、信号增强装置、定位钳。

其中，所述遮阳装置包括有凸块、限位槽、圆球、连接杆、遮阳板。

其中，所述固定装置包括有安装块、弹簧、挤压板、齿轮、触杆、锯齿。

其中，所述信号增强装置包括有间隙、滑槽、滑块、插头、导线、无源振子。

其中：

所述框体的顶部滑动连接有遮阳装置，所述框体的内部开设有放置槽，所述框体内放置槽的左右两侧固定连接有固定装置，所述放置槽的外围固定连接有信号增强装置，所述框体的底端固定安装有定位钳。

优选的，所述框体的顶端固定安装有凸块，所述凸块与框体之间开设有限位槽，所述限位槽的内部滑动连接有圆球，所述圆球的顶端固定安装有连接杆，所述连接杆之间固定连接有遮阳板，所述遮阳板为折叠状的设计，便于展开和收缩放置，并利用圆球在限位槽内的转动连接，能够对遮阳板和位置和角度进行调节。

优选的，所述框体的左右两端固定安装有安装块，所述安装块的内部通过弹簧固定连接有挤压板，所述挤压板的底部啮合有齿轮，所述齿轮的底部啮合有触杆，所述挤压板的底部和触杆的底部均开设有锯齿，且均与齿轮相啮合，因此当触杆向内移动时，能够带动挤压板向两侧移动，而通过触杆向内挤压触发挤压板展开的方式，便于使用者单手进行操作。

优选的，所述框体之间开设有间隙，所述框体内间隙的上下两端开设恶友滑槽，所述滑槽的内部滑动连接有滑块，所述滑块的内部滑动连接有插头，所述插头通过导线连接有无源振子，且所述信号增强装置共有两组，分别位于框体内以安装块为界限的上下两侧，因此能够根据不同型号手机耳机孔位置的不同，来调节相应位置的滑块，使其对准手机的耳机孔。

本发明提供了一种非机动车用手机卫星导航安放机构。具备以下有益效果：

1、该非机动车用手机卫星导航安放机构，通过遮阳装置设计，能够根据阳光照射角度的不同，对遮阳板的位置和角度进行调节，从而能够有效地对手机进行遮阳，便于骑行者对导航信息进行观察，同时也避免了手机的暴晒，降低了手机的温度，提高了电池的使用寿命，且在使用过后能够折叠并水平放置，占用空间小。

2、该非机动车用手机卫星导航安放机构，通过信号增强装置的设计，针对不同型号的手机，均能够将插头插入耳机孔中，并利用插头通过导线与框体底部无源振子的相连接，能够增强手机的卫星信号，提高了导航的准确性，避免了行程出错。

附图说明

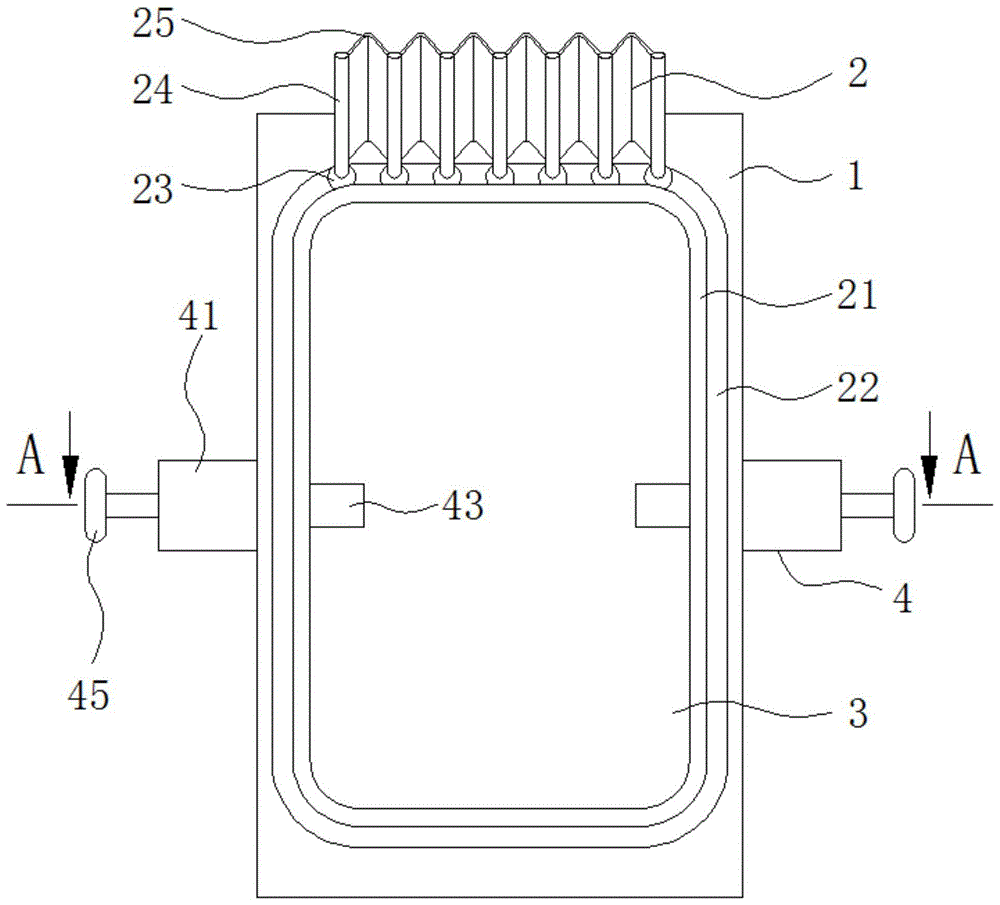

图1为本发明结构示意图；

图2为本发明结构的侧视图；

图3为本发明图1中A-A处结构的剖视图；

图4为本发明图2中B-B处结构的剖视图；

图5为本发明前端遮光时的结构示意图。

图中：1框体、2遮阳装置、21凸块、22限位槽、23圆球、24连接杆、25遮阳板、3放置槽、4固定装置、41安装块、42弹簧、43挤压板、44齿轮、45触杆、46锯齿、5信号增强装置、51间隙、52滑槽、53滑块、54插头、55导线、56无源振子、6定位钳。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

该非机动车用手机卫星导航安放机构的实施例如下：

请参阅图1-5，一种非机动车用手机卫星导航安放机构，包括框体1、遮阳装置2、放置槽3、固定装置4、信号增强装置5、定位钳6。

其中，遮阳装置2包括有凸块21、限位槽22、圆球23、连接杆24、遮阳板25。

其中，固定装置4包括有安装块41、弹簧42、挤压板43、齿轮44、触杆45、锯齿46。

其中，信号增强装置5包括有间隙51、滑槽52、滑块53、插头54、导线55、无源振子56。

其中：

框体1的顶部滑动连接有遮阳装置2，框体1的顶端固定安装有凸块21，凸块21与框体1之间开设有限位槽22，限位槽22的内部滑动连接有圆球23，圆球23的顶端固定安装有连接杆24，连接杆24之间固定连接有遮阳板25，遮阳板25为折叠状的设计，便于展开和收缩放置，并利用圆球23在限位槽22内的转动连接，能够对遮阳板25和位置和角度进行调节，通过遮阳装置2设计，能够根据阳光照射角度的不同，对遮阳板25的位置和角度进行调节，从而能够有效地对手机进行遮阳，便于骑行者对导航信息进行观察，同时也避免了手机的暴晒，降低了手机的温度，提高了电池的使用寿命，且在使用过后能够折叠并水平放置，占用空间小。

框体1的内部开设有放置槽3，框体1内放置槽3的左右两侧固定连接有固定装置4，框体1的左右两端固定安装有安装块41，安装块41的内部通过弹簧42固定连接有挤压板43，挤压板43的底部啮合有齿轮44，齿轮44的底部啮合有触杆45，挤压板43的底部和触杆45的底部均开设有锯齿46，且均与齿轮44相啮合，因此当触杆45向内移动时，能够带动挤压板43向两侧移动，而通过触杆45向内挤压触发挤压板43展开的方式，便于使用者单手进行操作。

放置槽3的外围固定连接有信号增强装置5，框体1之间开设有间隙51，框体1内间隙51的上下两端开设恶友滑槽52，滑槽52的内部滑动连接有滑块53，滑块53的内部滑动连接有插头54，插头54通过导线55连接有无源振子56，且信号增强装置5共有两组，分别位于框体1内以安装块41为界限的上下两侧，因此能够根据不同型号手机耳机孔位置的不同，来调节相应位置的滑块53，使其对准手机的耳机孔，框体1的底端固定安装有定位钳6，通过信号增强装置5的设计，针对不同型号的手机，均能够将插头54插入耳机孔中，并利用插头54通过导线55与框体1底部无源振子56的相连接，能够增强手机的卫星信号，提高了导航的准确性，避免了行程出错。

在使用时，通过定位钳6将支架固定安装在非机动车上，当需要利用手机进行导航时，通过单手按压两侧的触杆45，使其向内移动，利用触杆45与挤压板43之间通过齿轮44的相啮合，在触杆45向内移动的同时能够带动挤压板43向两侧移动，然后将手机放置在放置槽3内，并释放触杆45，使挤压板43在弹簧42的作用下而向中间收缩，从而完成对于手机的挤压固定，而当有阳光照射在手机上时，通过移动圆球23使其在限位槽22内滑动，可以将折叠的遮阳板25展开，并能够根据阳光的照射角度，通过圆球23的滑动来调节遮阳板25的位置，且遮阳板25在一定范围内的摆角也可进行调节，从而能够有效地对手机进行遮阳，便于骑行者观察，避免了手机的过热，且在使用过后能够折叠并水平放置，当卫星信号过弱时，对于不同型号的手机，根据手机耳机孔位于上半部或下半部，来对相应滑块53进行调节，通过滑块53在滑槽52内的移动，使滑块53带动插头54对准耳机孔，并将插头54插入耳机孔中，由于插头54通过导线55与无源振子56相连接，从而提高了手机的导航信号。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
