技术领域

本发明涉及河道清理技术领域，具体为一种稳定性好的河道清理装置。

背景技术

河道划分为五个等级，即一级河道、二级河道、三级河道、四级河道和五级河道，河道等级可以分期分批认定，其等级也可因情况变化而升降，变更程序则同认定程序，考虑到在等级划分中不可能规定得很全面，特殊情况可由水利部直接指定河道的等级，跨国或国际边界河道的管理涉及到国家间的双边或多边关系，不能完全沿用国内办法，可暂不分级。

我国专利“CN104563075A”公开了一种河道清理装置，包含固定体，在固定体的侧面设有连接体，在固定体上设有若干凹槽，在凹槽内各设有可伸缩的弯头，在弯头的一端各固定连接有调节杆，本发明的河道清理装置主体由可漂浮的泡沫材料制成，并在这些可漂浮的材料上设置用于聚拢漂浮物的弯头，这种设置方式可以对河道进行大面积的地毯式清理，从而大大提高了工作效率。

上述发明在使用的时候不是固定的，可能在遭遇到大水的时候被冲走，使用非常的不方便，且在打捞垃圾的时候非常的不方便，浪费了大量的时间和人力，且打捞的效果不明显，故而提出一种稳定性好的河道清理装置。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种稳定性好的河道清理装置，具备稳定性好等优点，解决了使用的时候不是固定的，可能在遭遇到大水的时候被冲走，使用非常的不方便，且在打捞垃圾的时候非常的不方便，浪费了大量的时间和人力，且打捞的效果不明显的问题。

(二)技术方案

为实现上述稳定性好目的，本发明提供如下技术方案：一种稳定性好的河道清理装置，包括底板，所述河底的上表面固定安装有电动推杆，所述电动推杆的外表面底部套接有圆环，所述圆环的外表面开设有凹槽，所述凹槽的槽内壁固定安装有钢丝绳，所述底板的上表面两端均插接有与钢丝绳相连接的插杆，所述插杆的顶部固定安装有与钢丝绳相连接的顶块，所述电动推杆的内表面底部固定安装有第一合页，所述第一合页远离电动推杆的一端固定安装有斜杆，所述斜杆的前表面插接有圆轴，所述斜杆的顶部固定安装有与电动推杆顶部相连接的第二合页，两个所述电动推杆之间顶部固定安装有横板，所述横板的上表面中段插接有加重块，所述加重块的底部固定安装有与底板相连接的竖杆，所述电动推杆的外表面中段套接有软圈，所述电动推杆的顶部固定安装有箱体，所述箱体的底部左端固定安装有与底板相连接的过滤网，所述过滤网的右表面固定安装有浮球，所述箱体的左端内腔底部固定安装有第一斜板，所述第一斜板的左表面开设有第一圆孔，所述箱体的内腔中段固定安装有位于第一斜板右侧的第二斜板，所述箱体的上表面左端开设有与第一斜板相匹配的第二圆孔，所述箱体的上表面前后两端均固定安装有竖板，所述箱体的上表面右端固定安装有与竖板相连接的挡板，所述竖板的前表面右端开设有开口，所述箱体的上表面右端固定安装有与挡板相连接的下水管，所述箱体的上方后端固定安装有推板，所述推板的后表面中段固定安装有贯穿并延伸至竖板外部的活动杆，所述箱体的上表面活动安装有与推板底部相连接的圆柱。

优选的，所述河道的底部固定安装有位于河水下方的底板，且底板的宽度小于河道的宽度。

优选的，所述斜杆的数量不少于两个，且斜杆呈十字形前后放置。

优选的，所述箱体的下表面左端开设有位于第一斜板与第二斜板之间的下水口。

优选的，所述第一斜板的形状为U形状，且第一斜板的厚度为三厘米至五厘米。

优选的，所述第二斜板的宽度与箱体的宽度相同，且第二斜板与箱体底部之间的角度为三十度至六十度。

优选的，所述活动杆的形状为圆柱形，且活动杆的长度大于两个竖板之间的距离。

优选的，所述推板的形状为U形状，且推板的高度小于竖板的高度。

优选的，所述圆柱的长度小于箱体的长度，且圆柱之间的距离为三厘米至五厘米。

(三)有益效果

与现有技术相比，本发明提供了一种稳定性好的河道清理装置，具备以下有益效果：

1、该稳定性好的河道清理装置，通过在底板上安装的电动推杆，使装置可以根据河水的高度调节高度，使用非常的方便，以及安装的钢丝绳、插杆和圆环，使装置安装的更加稳定，使用更加的安全，以及安装的斜杆、竖杆和加重块，使装置的稳定性更高，使用更加的稳定。

2、该稳定性好的河道清理装置，通过在箱体的底部与底板之间安装的过滤网和浮球，使不是漂浮的垃圾也能进行清理，清理的效果更好，使用非常的方便，以及安装的推板、活动杆和圆柱，使打捞至箱体上表面的垃圾可以通过开口进行清理，使用非常的方便。

附图说明

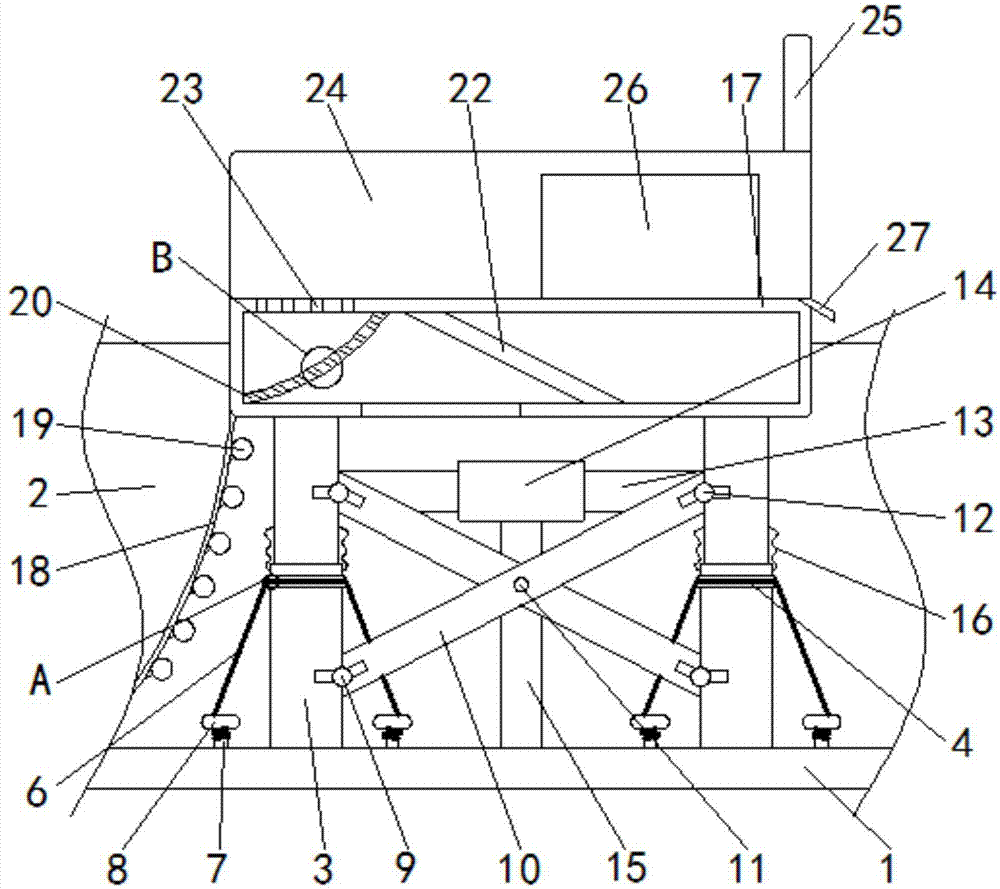

图1为本发明提出的一种稳定性好的河道清理装置结构示意图；

图2为本发明提出的一种稳定性好的河道清理装置结构俯视图；

图3为本发明提出的一种稳定性好的河道清理装置结构图1中A部放大图；

图4为本发明提出的一种稳定性好的河道清理装置结构图1中B部放大图。

图中：1底板、2河水、3电动推杆、4圆环、5凹槽、6钢丝绳、7插杆、8顶块、9第一合页、10斜杆、11圆轴、12第二合页、13横板、14加重块、15竖杆、16软圈、17箱体、18过滤网、19浮球、20第一斜板、21第一圆孔、22第二斜板、23第二圆孔、24竖板、25挡板、26开口、27下水管、28推板、29活动杆、30圆柱。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-4，一种稳定性好的河道清理装置，包括底板1，通过在底板1上安装的电动推杆3，使装置可以根据河水2的高度调节高度，使用非常的方便，以及安装的钢丝绳6、插杆7和圆环4，使装置安装的更加稳定，使用更加的安全，以及安装的斜杆10、竖杆15和加重块14，使装置的稳定性更高，使用更加的稳定，河道的底部固定安装有位于河水2下方的底板1，且底板1的宽度小于河道的宽度，河底1的上表面固定安装有电动推杆3，电动推杆3的外表面底部套接有圆环4，圆环4的外表面开设有凹槽5，凹槽5的槽内壁固定安装有钢丝绳6，底板1的上表面两端均插接有与钢丝绳6相连接的插杆7，插杆7的顶部固定安装有与钢丝绳6相连接的顶块8，电动推杆3的内表面底部固定安装有第一合页9，第一合页9远离电动推杆3的一端固定安装有斜杆10，斜杆10的数量不少于两个，且斜杆10呈十字形前后放置，斜杆10的前表面插接有圆轴11，斜杆10的顶部固定安装有与电动推杆3顶部相连接的第二合页12，两个电动推杆3之间顶部固定安装有横板13，横板13的上表面中段插接有加重块14，加重块14的底部固定安装有与底板1相连接的竖杆15，电动推杆3的外表面中段套接有软圈16，电动推杆3的顶部固定安装有箱体17，通过在箱体17的底部与底板1之间安装的过滤网18和浮球19，使不是漂浮的垃圾也能进行清理，清理的效果更好，使用非常的方便，以及安装的推板28、活动杆29和圆柱30，使打捞至箱体17上表面的垃圾可以通过开口26进行清理，使用非常的方便，箱体17的下表面左端开设有位于第一斜板20与第二斜板22之间的下水口，箱体17的底部左端固定安装有与底板1相连接的过滤网18，过滤网18的右表面固定安装有浮球19，箱体17的左端内腔底部固定安装有第一斜板20，第一斜板20的形状为U形状，且第一斜板20的厚度为三厘米至五厘米，第一斜板20的左表面开设有第一圆孔21，箱体17的内腔中段固定安装有位于第一斜板20右侧的第二斜板22，第二斜板22的宽度与箱体17的宽度相同，且第二斜板22与箱体17底部之间的角度为三十度至六十度，箱体17的上表面左端开设有与第一斜板20相匹配的第二圆孔23，箱体17的上表面前后两端均固定安装有竖板24，箱体17的上表面右端固定安装有与竖板24相连接的挡板25，竖板24的前表面右端开设有开口26，箱体17的上表面右端固定安装有与挡板25相连接的下水管27，箱体17的上方后端固定安装有推板28，推板28的形状为U形状，且推板28的高度小于竖板24的高度，推板28的后表面中段固定安装有贯穿并延伸至竖板24外部的活动杆29，活动杆29的形状为圆柱形，且活动杆29的长度大于两个竖板24之间的距离，箱体17的上表面活动安装有与推板28底部相连接的圆柱30，圆柱30的长度小于箱体17的长度，且圆柱30之间的距离为三厘米至五厘米。

在使用时，通过在底板1上安装的电动推杆3，使装置可以根据河水2的高度调节高度，使用非常的方便，以及安装的钢丝绳6、插杆7和圆环4，使装置安装的更加稳定，使用更加的安全，以及安装的斜杆10、竖杆15和加重块14，使装置的稳定性更高，使用更加的稳定，通过在箱体17的底部与底板1之间安装的过滤网18和浮球19，使不是漂浮的垃圾也能进行清理，清理的效果更好，使用非常的方便，以及安装的推板28、活动杆29和圆柱30，使打捞至箱体17上表面的垃圾可以通过开口26进行清理，使用非常的方便。

综上所述，该稳定性好的河道清理装置，通过在底板1上安装的电动推杆3，使装置可以根据河水2的高度调节高度，使用非常的方便，以及安装的钢丝绳6、插杆7和圆环4，使装置安装的更加稳定，使用更加的安全，以及安装的斜杆10、竖杆15和加重块14，使装置的稳定性更高，使用更加的稳定，通过在箱体17的底部与底板1之间安装的过滤网18和浮球19，使不是漂浮的垃圾也能进行清理，清理的效果更好，使用非常的方便，以及安装的推板28、活动杆29和圆柱30，使打捞至箱体17上表面的垃圾可以通过开口26进行清理，使用非常的方便。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
