本申请是发明专利申请《一种面向高速公路防渗漏工程的土工铺布装置》的分案申请。

原案申请日：2016-09-28。

原案申请号：2016108575082。

原案发明名称：一种面向高速公路防渗漏工程的土工铺布装置。

技术领域

本发明涉及一种面向高速公路防渗漏工程的土工铺布装置，属于生产制造技术领域。

背景技术

目前高速公路防渗漏工程中所使用的防水材料土工布的铺设，都是由施工工人完成的。由于这些防水材料普遍较重，较硬，面积较大，施工操作很不方便，所以人工铺设的质量较差，导致高速公路防水效果不好，而且工人的工作量较大，工作效率低。

发明内容

本发明要解决的技术问题是：本发明提供一种面向高速公路防渗漏工程的土工铺布装置，克服了人工铺设土工布的缺点，是一种操作方便，铺设质量好的土工布铺设装置，大大减少了工人的工作量，提高了工作效率。

本发明技术方案是：一种面向高速公路防渗漏工程的土工铺布装置，包括立柱4、转臂Ⅰ6、液压油缸体Ⅰ8、液压油缸体Ⅱ12、纵向连接杆16、转臂Ⅱ17、铺布滚筒芯轴18、刷杆22、刷子23；

所述转臂Ⅰ6一端与立柱4连接，另一端与纵向连接杆16连接，液压油缸体Ⅰ8一端固定在立柱4上，且另一端与转臂Ⅰ6连接，液压油缸体Ⅱ12一端联接到转臂Ⅰ6上，另一端与纵向连接杆16连接，纵向连接杆16与转臂Ⅱ17连接，转臂Ⅱ17与铺布滚筒芯轴18相连，纵向连接杆16上固定安装有刷杆22，刷杆22上设有刷子23。

作为本发明的优选方案，所述液压油缸体Ⅰ8一端通过铰链Ⅱ7固定在立柱4上，且液压油缸体Ⅰ8内的活塞杆Ⅰ9通过铰链Ⅲ10连接转臂Ⅰ6，液压油缸体Ⅱ12缸筒通过铰链Ⅳ11联接到转臂Ⅰ6上，且液压油缸体Ⅱ12内的活塞杆Ⅱ13通过铰链Ⅴ14与纵向连接杆16连接，转臂Ⅰ6一端通过铰链Ⅰ5与立柱4连接，另一端通过铰链Ⅵ15与纵向连接杆16连接，刷杆22上固定的设有支撑杆20。

作为本发明的优选方案，所述支撑杆20端面上设有空心圆钢21，转臂Ⅰ6和液压油缸体Ⅱ12分别通过铰链Ⅵ15和铰链Ⅴ14旋转作用于纵向连接杆16，带动转臂Ⅱ17、支撑杆20、刷杆22旋转，从而驱动铺布滚筒芯轴18、空心圆钢21、刷子23进行作业。

作为本发明的优选方案，所述立柱4通过支撑架3安装在车架2上，车架2安装在车轮1上。

作为本发明的优选方案，所述液压油缸体Ⅰ8、液压油缸体Ⅱ12内的液压油缸采用活塞式液压缸，且两个液压由缸体Ⅰ8和液压油缸体Ⅱ12要同时进油，活塞杆Ⅰ9向下运动和活塞杆Ⅱ13向左运动，带动铰链Ⅴ14、铰链Ⅵ15逆时针转动。

作为本发明的优选方案，所述转臂Ⅱ17通过支撑钩与铺布滚筒芯轴18相连，铺布滚筒芯轴18上装有防渗土工布19，支撑钩的弧度高于铺布滚筒芯轴18套上防渗土工布19的半径，且防渗土工布19与支撑钩呈线接触。

本发明的工作原理是：

所述的液压油缸体Ⅰ8通过铰链Ⅱ7和铰链Ⅲ10分别固定在立柱4和转臂Ⅰ6上，活塞杆Ⅰ9的活塞运动可以控制转臂Ⅰ6的上升或下降，液压油缸体Ⅱ12通过铰链Ⅳ11固定在转臂Ⅰ6上，由活塞杆Ⅰ9和活塞杆Ⅱ13的活塞运动控制铰链Ⅴ14、铰链Ⅵ15的旋转角度，从而对纵向连接杆16的控制度进行制约。

如图1所示，该装置呈现待工状态，所述的铺布滚筒芯轴18上装有防渗土工布19，因支撑钩的弧度高于铺布滚筒芯轴18套上防渗土工布19的半径，且防渗土工布19与支撑钩呈线接触，避免了作业工程中土工铺布滑落的状况，此时防渗土工布19和刷子23都处在脱离地面的位置。然后土工铺布随着铺布滚筒芯轴18的滚动，垂到地面，支撑杆20及其空心圆钢21对其进行固定，刷子23扫在防渗土工布19上，使其和地面紧密贴合，此时，该发明完成了整个铺布过程。

该装置由待工状态(如图1所示)转变为工作状态(如图2所示)过程为：液压油缸体Ⅱ12右边的进油口首先输入压力油，在活塞杆Ⅱ13向左拉的作用下使转臂Ⅱ17绕铰链Ⅵ15逆时针旋转70°，带动纵向连接杆16、支撑杆20、刷杆22等也都逆时针旋转70°。然后液压油缸体Ⅰ8上部的进油口输入压力油，在活塞杆Ⅰ9向下拉的作用下使转臂Ⅰ6绕铰链Ⅰ5顺时针转动12°，转臂Ⅰ6上面的构件及右边的构件都随转臂Ⅰ6绕铰链Ⅰ5顺时针转动。此时土工铺布随着铺布滚筒芯轴18的滚动，垂到地面，支撑杆20及其空心圆钢21对其进行固定，刷子23扫在防渗土工布19上，使其和地面紧密贴合，车轮1往右前进就完成了装置的整个铺布过程。

该装置由工作状态(如图2所示)转变为待工状态(如图1所示)时，液压油缸体Ⅰ8下部的进油口首先输入压力油，转臂Ⅰ6在活塞杆Ⅰ9向上抬的作用下绕铰链Ⅰ5逆时针转动12°，然后液压油缸体Ⅱ12左边的进油口输入压力油，在活塞杆Ⅱ13向右推的作用下使转臂Ⅱ17绕铰链Ⅵ15顺时针旋转70°，装置回到了图1的待工位置。防渗土工布19与支撑钩要达到线接触的状态，在杆和轴上均涂上黄油，从而减少滚动摩擦，且支撑钩的弧度要高于铺布滚筒芯轴18，避免土工布在铺布过程中脱落。

所述刷子23要足够长，与地面充分接触，紧压土工布，使土工布可以更紧实的铺到高速公路。

本发明的有益效果是：此防渗土工铺布结构采用的是机械化操作，可大面积铺设土工布。刷子的碾压可以使路面和土工布更加贴合，还具有操作方便、土工铺设质量好等优点。

附图说明

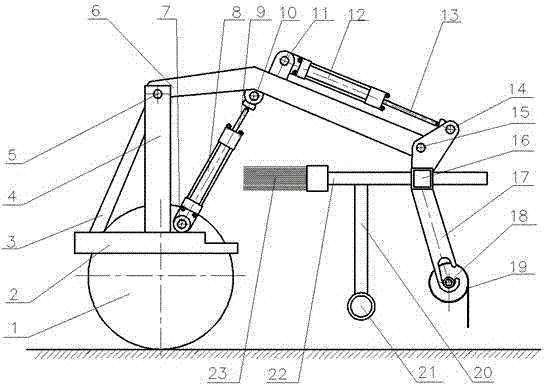

图1是本发明的待工视图；

图2是本发明的工作视图。

图1-2中各标号：1-车轮、2-车架、3-支撑架、4-立柱、5-铰链Ⅰ、6-转臂Ⅰ、7-铰链Ⅱ、8-液压油缸体Ⅰ、9-活塞杆Ⅰ、10-铰链Ⅲ、11-铰链Ⅳ、12-液压油缸体Ⅱ、13-活塞杆Ⅱ、14-铰链Ⅴ、15-铰链Ⅵ、16-纵向连接杆、17-转臂Ⅱ、18-铺布滚筒芯轴、19-防渗土工布、20-支撑杆、21-空心圆钢、22-刷杆、23-刷子。

具体实施方式

下面结合附图和具体实施例，对本发明作进一步说明。

实施例1：如图1-2所示，一种一种面向高速公路防渗漏工程的土工铺布装置，包括立柱4、转臂Ⅰ6、液压油缸体Ⅰ8、液压油缸体Ⅱ12、纵向连接杆16、转臂Ⅱ17、铺布滚筒芯轴18、刷杆22、刷子23；

所述转臂Ⅰ6一端与立柱4连接，另一端与纵向连接杆16连接，液压油缸体Ⅰ8一端固定在立柱4上，且另一端与转臂Ⅰ6连接，液压油缸体Ⅱ12一端联接到转臂Ⅰ6上，另一端与纵向连接杆16连接，纵向连接杆16与转臂Ⅱ17连接，转臂Ⅱ17与铺布滚筒芯轴18相连，纵向连接杆16上固定安装有刷杆22，刷杆22上设有刷子23。

作为本发明的优选方案，所述液压油缸体Ⅰ8一端通过铰链Ⅱ7固定在立柱4上，且液压油缸体Ⅰ8内的活塞杆Ⅰ9通过铰链Ⅲ10连接转臂Ⅰ6，液压油缸体Ⅱ12缸筒通过铰链Ⅳ11联接到转臂Ⅰ6上，且液压油缸体Ⅱ12内的活塞杆Ⅱ13通过铰链Ⅴ14与纵向连接杆16连接，转臂Ⅰ6一端通过铰链Ⅰ5与立柱4连接，另一端通过铰链Ⅵ15与纵向连接杆16连接，刷杆22上固定的设有支撑杆20。

作为本发明的优选方案，所述支撑杆20端面上设有空心圆钢21，转臂Ⅰ6和液压油缸体Ⅱ12分别通过铰链Ⅵ15和铰链Ⅴ14旋转作用于纵向连接杆16，带动转臂Ⅱ17、支撑杆20、刷杆22旋转，从而驱动铺布滚筒芯轴18、空心圆钢21、刷子23进行作业。

作为本发明的优选方案，所述立柱4通过支撑架3安装在车架2上，车架2安装在车轮1上。支撑杆20及其空心圆钢21对其进行固定，刷子23扫在防渗土工布19上，使其和地面紧密贴合，车轮1往右前进就完成了装置的整个铺布过程。

实施例2：如图1-2所示，一种面向高速公路防渗漏工程的土工铺布装置，包括立柱4、转臂Ⅰ6、液压油缸体Ⅰ8、液压油缸体Ⅱ12、纵向连接杆16、转臂Ⅱ17、铺布滚筒芯轴18、刷杆22、刷子23；

所述转臂Ⅰ6一端与立柱4连接，另一端与纵向连接杆16连接，液压油缸体Ⅰ8一端固定在立柱4上，且另一端与转臂Ⅰ6连接，液压油缸体Ⅱ12一端联接到转臂Ⅰ6上，另一端与纵向连接杆16连接，纵向连接杆16与转臂Ⅱ17连接，转臂Ⅱ17与铺布滚筒芯轴18相连，纵向连接杆16上固定安装有刷杆22，刷杆22上设有刷子23。

作为本发明的优选方案，所述液压油缸体Ⅰ8一端通过铰链Ⅱ7固定在立柱4上，且液压油缸体Ⅰ8内的活塞杆Ⅰ9通过铰链Ⅲ10连接转臂Ⅰ6，液压油缸体Ⅱ12缸筒通过铰链Ⅳ11联接到转臂Ⅰ6上，且液压油缸体Ⅱ12内的活塞杆Ⅱ13通过铰链Ⅴ14与纵向连接杆16连接，转臂Ⅰ6一端通过铰链Ⅰ5与立柱4连接，另一端通过铰链Ⅵ15与纵向连接杆16连接，刷杆22上固定的设有支撑杆20。

作为本发明的优选方案，所述支撑杆20端面上设有空心圆钢21，转臂Ⅰ6和液压油缸体Ⅱ12分别通过铰链Ⅵ15和铰链Ⅴ14旋转作用于纵向连接杆16，带动转臂Ⅱ17、支撑杆20、刷杆22旋转，从而驱动铺布滚筒芯轴18、空心圆钢21、刷子23进行作业。

作为本发明的优选方案，所述立柱4通过支撑架3安装在车架2上，车架2安装在车轮1上。支撑杆20及其空心圆钢21对其进行固定，刷子23扫在防渗土工布19上，使其和地面紧密贴合，车轮1往右前进就完成了装置的整个铺布过程。

作为本发明的优选方案，所述转臂Ⅱ17通过支撑钩与铺布滚筒芯轴18相连，铺布滚筒芯轴18上装有防渗土工布19，支撑钩的弧度高于铺布滚筒芯轴18套上防渗土工布19的半径，且防渗土工布19与支撑钩呈线接触。避免了作业工程中土工铺布滑落的状况。

实施例3：如图1-2所示，一种面向高速公路防渗漏工程的土工铺布装置，包括立柱4、转臂Ⅰ6、液压油缸体Ⅰ8、液压油缸体Ⅱ12、纵向连接杆16、转臂Ⅱ17、铺布滚筒芯轴18、刷杆22、刷子23；

所述转臂Ⅰ6一端与立柱4连接，另一端与纵向连接杆16连接，液压油缸体Ⅰ8一端固定在立柱4上，且另一端与转臂Ⅰ6连接，液压油缸体Ⅱ12一端联接到转臂Ⅰ6上，另一端与纵向连接杆16连接，纵向连接杆16与转臂Ⅱ17连接，转臂Ⅱ17与铺布滚筒芯轴18相连，纵向连接杆16上固定安装有刷杆22，刷杆22上设有刷子23。

作为本发明的优选方案，所述液压油缸体Ⅰ8一端通过铰链Ⅱ7固定在立柱4上，且液压油缸体Ⅰ8内的活塞杆Ⅰ9通过铰链Ⅲ10连接转臂Ⅰ6，液压油缸体Ⅱ12缸筒通过铰链Ⅳ11联接到转臂Ⅰ6上，且液压油缸体Ⅱ12内的活塞杆Ⅱ13通过铰链Ⅴ14与纵向连接杆16连接，转臂Ⅰ6一端通过铰链Ⅰ5与立柱4连接，另一端通过铰链Ⅵ15与纵向连接杆16连接，刷杆22上固定的设有支撑杆20。

作为本发明的优选方案，所述支撑杆20端面上设有空心圆钢21，转臂Ⅰ6和液压油缸体Ⅱ12分别通过铰链Ⅵ15和铰链Ⅴ14旋转作用于纵向连接杆16，带动转臂Ⅱ17、支撑杆20、刷杆22旋转，从而驱动铺布滚筒芯轴18、空心圆钢21、刷子23进行作业。

作为本发明的优选方案，所述立柱4通过支撑架3安装在车架2上，车架2安装在车轮1上。支撑杆20及其空心圆钢21对其进行固定，刷子23扫在防渗土工布19上，使其和地面紧密贴合，车轮1往右前进就完成了装置的整个铺布过程。

作为本发明的优选方案，所述液压油缸体Ⅰ8、液压油缸体Ⅱ12内的液压油缸采用活塞式液压缸，且两个液压由缸体Ⅰ8和液压油缸体Ⅱ12要同时进油，活塞杆Ⅰ9向下运动和活塞杆Ⅱ13向左运动，带动铰链Ⅴ14、铰链Ⅵ15逆时针转动。

作为本发明的优选方案，所述转臂Ⅱ17通过支撑钩与铺布滚筒芯轴18相连，铺布滚筒芯轴18上装有防渗土工布19，支撑钩的弧度高于铺布滚筒芯轴18套上防渗土工布19的半径，且防渗土工布19与支撑钩呈线接触。避免了作业工程中土工铺布滑落的状况。

上面结合附图对本发明的具体实施例作了详细说明，但是本发明并不限于上述实施例，在本领域普通技术人员所具备的知识范围内，还可以在不脱离本发明宗旨的前提下作出各种变化。
