技术领域

本发明属于衣架技术领域，尤其是涉及一种防风吹落的衣架。

背景技术

衣架是用来搭披衣衫的架子。《鲁班经匠镜》讲到有素衣架和花衣架两种，外间较为少见。当时的衣架与现在的衣架不同。现代衣架大多采用挂钩式或枝叉式，衣物多以脖领处挂在衣钩上。

对于挂于衣架上晾晒的寸衫，衣架通常悬挂于晾衣杆上的衣架孔内，在外界的刮风较大的时候，容易将衣服从衣架上吹落，而且风特别大的时候，现有的衣架不能对于在大风天气下晾晒的衣服进行固定。

为此，我们提出一种防风吹落的衣架来解决上述问题。

发明内容

本发明的目的是针对上述问题，提供一种防止衣服脱离的防风吹落的衣架。

为达到上述目的，本发明采用了下列技术方案：一种防风吹落的衣架，包括衣架本体，所述衣架本体的上端固定连接有竖杆，所述竖杆的上端固定连接有挂钩，所述竖杆侧壁上竖直设有左右连通的条形开口，所述条形开口内活动贯穿设有水平杆，所述水平杆的下端固定连接有弧形板，两块所述弧形板分别设置于竖杆左右两端的水平杆上，所述条形开口的底部固定连接有弹性气囊，所述弹性气囊的上端与水平杆的下端固定连接，所述竖杆上套设有升降管，所述升降管的下端与水平杆的下端滑动连接，所述升降管上同轴固定连接有倒置的翼板。

在上述的防风吹落的衣架中，所述弧形板的下端沿着弧形板的弧度设置有卡槽。

在上述的防风吹落的衣架中，所述弹性气囊的上端连通设置有第一导管，所述挂钩的弧形外侧壁上固定连接有弧形气囊，所述弧形气囊与第一导管的出气端连通设置。

在上述的防风吹落的衣架中，所述弹性气囊的上端连通设置有第二导管，所述挂钩内设有弧形槽，所述弧形槽与第二导管连通设置，所述弧形槽内滑动密封连接有活塞板，所述活塞板远离第二导管的一端侧壁上固定连接有弧形固定杆。

与现有的技术相比，本防风吹落的衣架的优点在于：

1、本发明通过翼板在受到风吹时，使得水平杆向下运动，能带动弧形板向下运动，配合衣架本体能对寸衫进行夹持固定，防止在大风天气将晾晒的衣服吹落；且寸衫的衣领可以插设与卡槽内，能有效的加强对寸衫的固定作用。

2、本发明通过在弹性气囊受到挤压时，可将弹性气囊内的气体挤压至弧形气囊内，使得弧形气囊膨胀体积变大，弧形气囊配合挂钩能填塞与晾衣杆上衣架孔内，利于提高挂钩悬挂于晾衣杆上的稳定性，防止风将衣架从晾衣杆上吹落。

附图说明

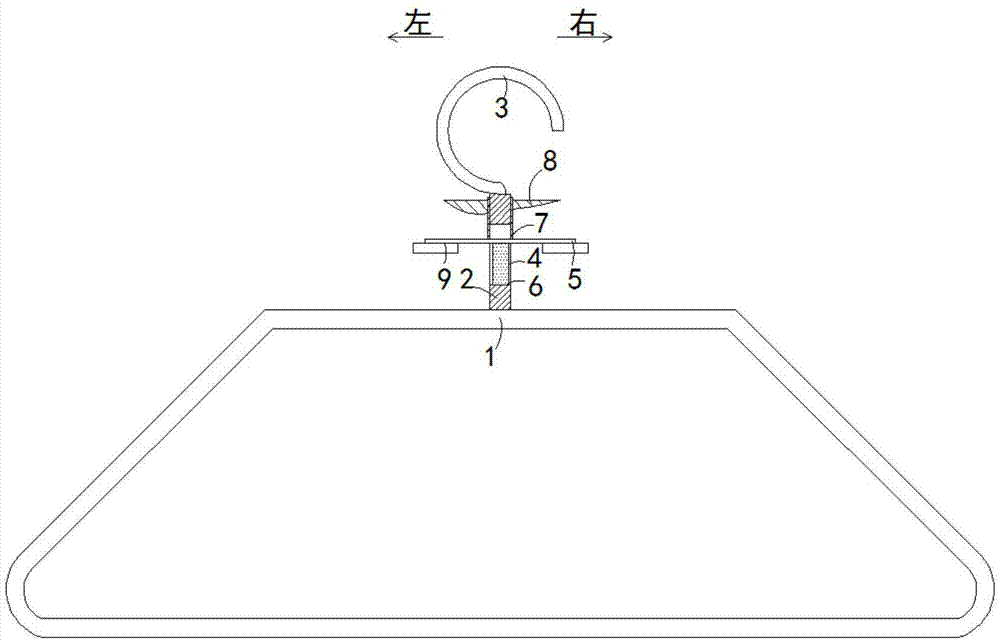

图1是本发明实施例1提供的一种防风吹落的衣架的透视图；

图2是本发明实施例1提供的一种防风吹落的衣架中弧形板的透视图；

图3是本发明实施例2提供的一种防风吹落的衣架的透视图；

图4是本发明实施例3提供的一种防风吹落的衣架的透视图。

图中，1衣架本体、2竖杆、3挂钩、4条形开口、5水平杆、6弹性气囊、7升降管、8翼板、9弧形板、10第一导管、11弧形气囊、12卡槽、13弧形槽、14活塞板、15固定杆、16第二导管。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例1

如图1-2所示，一种防风吹落的衣架，包括衣架本体1，衣架本体1的上端固定连接有竖杆2，竖杆2的上端固定连接有挂钩3，竖杆2侧壁上竖直设有左右连通的条形开口4，条形开口4内活动贯穿设有水平杆5，其中，水平杆5贯穿条形开口4设置，使得水平杆5只能在竖直方向上移动，水平杆5的下端固定连接有弧形板9，两块弧形板9分别设置于竖杆2左右两端的水平杆5上，条形开口4的底部固定连接有弹性气囊6，需要说明的是，弹性气囊6为弹性气囊，在撤销外力对弹性气囊6的作用时便于其进行复位，弹性气囊6的上端与水平杆5的下端固定连接，在不受风的作用时，弹性气囊6能对水平杆5及其他不仅进行支撑，弧形板9与衣架本体1的上端具有一定的间隙，便于将衣服挂于衣架本体1上，竖杆2上套设有升降管7，升降管7的下端与水平杆5的下端滑动连接，升降管7上同轴固定连接有倒置的翼板8，需要说明的是，套接在竖杆2上的升降管7不仅能转动，而且还能够升降，升降管7的下端面和内壁均为光滑面，便于升降管7进行升降和转动，便于翼板8在受风吹时，带动水平杆5向下运动，且挂钩3不对翼板8的使用产生影响，翼板8能跟上风向的改变进行转动。

其中，弧形板9的下端沿着弧形板9的弧度设置有卡槽12，需要说明的是，在风较大时，由于翼板8的作用，使得弧形板9向下运动，便于寸衫的衣领插设与卡槽12内，利于提高寸衫晾晒的稳定性。

本发明中在外界的风较大时，受到风吹动的影响翼板8向下运动，能够带动水平杆5向下运动，此时弹性气囊6受到挤压，寸衫的衣领插设与卡槽12内，便于通过弧形板9配合衣架本体1能对寸衫进行夹持固定，在大风天气时晾晒寸衫不会被吹落，确保晾晒衣服的稳定性，在停风时，由于弹性气囊6具有恢复形变作用，便于带动弹性气囊6带动水平杆5和翼板8向上运动，使得寸衫的衣领与卡槽12分离，便于取下寸衫。

实施例2

如图3所示，本实施例与实施例1的区别在于：弹性气囊6的上端连通设置有第一导管10，挂钩3的弧形外侧壁上固定连接有弧形气囊11，弧形气囊11与第一导管10的出气端连通设置，需要说明的是，在停风时在弹性气囊6的恢复形变的过程中，能对弧形气囊11内气体进行抽吸，便于弧形气囊11进行复位，便于接触弧形气囊11对挂钩3的限制固定。

本发明在使用时，由于弹性气囊6受到水平杆5的挤压，将弹性气囊6内的气体挤压至弧形气囊11内，使得弧形气囊11膨胀体积变大，膨胀后的弧形气囊11配合挂钩3能填塞于晾衣杆上的衣架孔内，利于提高衣架的稳定性，防止风较大将衣架从晾衣杆上吹落，在停风时，由于弹性气囊6具有恢复形变的作用，使得弧形气囊11内的气体进入到弹性气囊6内，便于对弹性气囊6带动水平杆5向上运动，使得寸衫的衣领与卡槽12分离，便于取下寸衫。

实施例3

如图4所示，本实施例与实施例1的区别在于：弹性气囊6的上端连通设置有第二导管16，挂钩3内设有弧形槽13，弧形槽13与第二导管16连通设置，弧形槽13内滑动密封连接有活塞板14，活塞板14远离第二导管16的一端侧壁上固定连接有弧形固定杆15，需要说明的是，活塞板14与第二导管16之间的弧形槽13形成密封腔，通过向弧形槽13能充气能使得活塞板14在其内滑动，且由于挂钩3的进气端与固定杆15相抵接触时，不仅便于对晾衣杆卡紧，而且还能防止固定杆15与弧形槽13分离。

本发明通过水平杆5向下运动对弹性气囊6进行挤压，将弹性气囊6内的气体挤压至弧形槽13内，使得活塞板14与第二导气管16之间弧形槽13内的气压增大带动活塞板14在弧形槽13内滑动，继而能固定杆15运动，固定杆15经过晾衣杆的下端与挂钩3形成圆环，能对晾衣杆进行卡紧，有效的防止衣架的脱落。

尽管本文较多地使用了衣架本体1、竖杆2、挂钩3、条形开口4、水平杆5、弹性气囊6、升降管7、翼板8、弧形板9、第一导管10、弧形气囊11、卡槽12、弧形槽13、活塞板14、固定杆15和第二导管等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
