技术领域

本实用新型涉及医疗设备技术领域，更具体的说涉及一种牙科X光拍照用支撑托架。

背景技术

现有的牙齿X光照射中，其需要人的头部托在托架上，而托架的高度调节一般是通过托架的两侧的导向套上螺接有的锁紧螺栓拧紧实现固定，托架沿着竖直导向柱进行升降，其锁紧螺栓的端部压靠在竖直导向柱的侧壁上实现锁紧，容易使竖直导向柱的外侧壁擦伤变形等，印象导向套上下升降调节，容易卡死，影响使用。

实用新型内容

本实用新型的目的就是针对现有技术之不足，而提供一种牙科X光拍照用支撑托架，它只需要通过手动转动竖直螺杆即可调节托架座的高低位置，其调节方便，而且对竖直柱不会有损伤。保证使用寿命。

本实用新型的技术解决措施如下：

一种牙科X光拍照用支撑托架，包括连接架，所述连接架的下横向梁的顶面中部固定有竖直螺套，竖直螺杆螺接在竖直螺套中，竖直螺杆的顶端铰接有托架座；

所述托架座的顶面中部成型有放置凹槽。

所述放置凹槽的底面固定有弹性防护层。

所述连接架包括上横向梁、下横向梁、中间支撑柱和侧连接部，中间支撑柱的顶端固定在上横向梁的左侧底面上，中间支撑柱的底端固定在下横向梁的左侧顶面上，侧连接部固定在中间支撑柱的上部左侧壁上。

所述下横向梁的顶面固定有两个竖直柱，托架座的左右两端均固定有导向套，竖直柱插套在对应的导向套中。

所述导向套的内侧壁上固定有自润滑套，竖直柱插套在自润滑套中。

本实用新型的有益效果在于：

它只需要通过手动转动竖直螺杆即可调节托架座的高低位置，其调节方便，而且对竖直柱不会有损伤。保证使用寿命。

附图说明

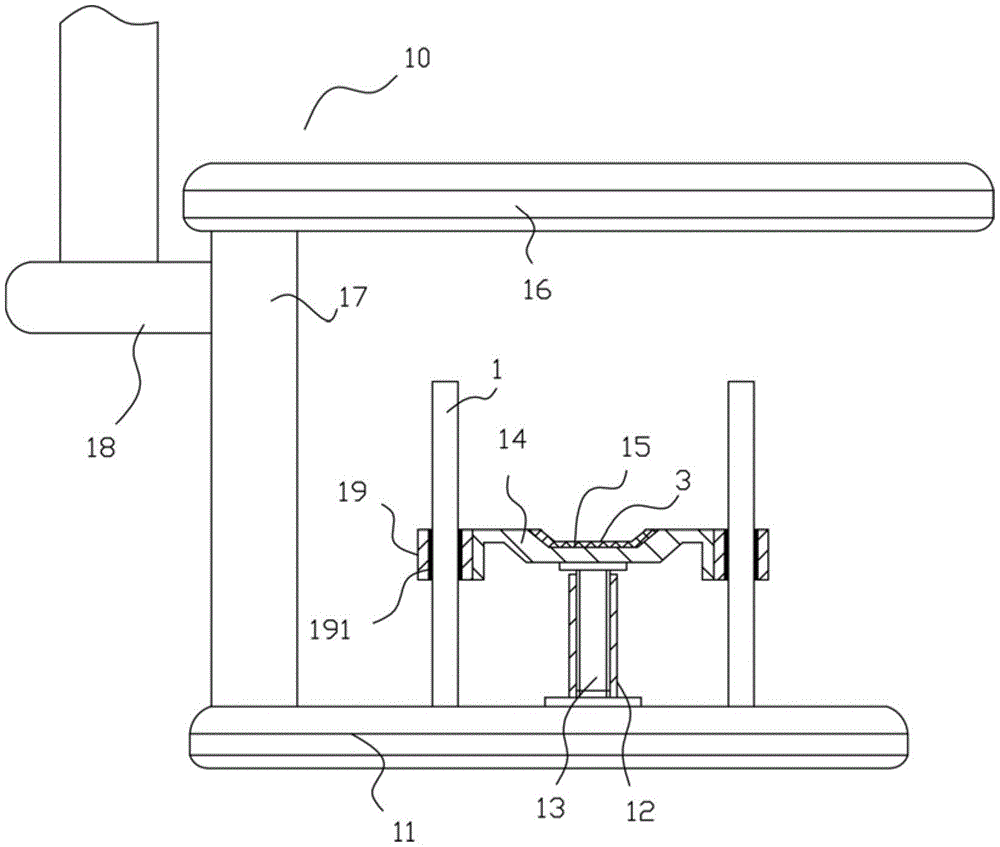

图1为本实用新型的结构示意图；

图2为本实用新型的局部俯视图。

具体实施方式

实施例：见图1至图2所示，一种牙科X光拍照用支撑托架，包括连接架10，所述连接架10的下横向梁11的顶面中部固定有竖直螺套12，竖直螺杆13螺接在竖直螺套12中，竖直螺杆13的顶端铰接有托架座14；

所述托架座14的顶面中部成型有放置凹槽15。

进一步的说，所述放置凹槽15的底面固定有弹性防护层3。

进一步的说，所述连接架10包括上横向梁16、下横向梁11、中间支撑柱17和侧连接部18，中间支撑柱17的顶端固定在上横向梁16的左侧底面上，中间支撑柱17的底端固定在下横向梁11的左侧顶面上，侧连接部18固定在中间支撑柱17的上部左侧壁上。

进一步的说，所述下横向梁11的顶面固定有两个竖直柱1，托架座14的左右两端均固定有导向套19，竖直柱1插套在对应的导向套19中。

进一步的说，所述导向套19的内侧壁上固定有自润滑套191，竖直柱1插套在自润滑套191中。

本实施例在使用时，通过手动转动竖直螺杆13，即可实现竖直螺杆13的高低升降，实现托架座14的高低位置调节，即可实现调节，其不会对竖直柱1产生磨损和毁坏，保证设备的使用寿命，满足不同大小脸部的使用寿命。
