技术领域

本实用新型涉及水利技术领域，具体为一种新型水利灌溉管道。

背景技术

如申请号为CN201620221531.8的专利，一种新型水利灌溉管道，包括内管，所述内管外表面套接有外衬管，所述外衬管表面竖直方向设有喷管，所述喷管中部设有控制阀，所述喷管的上端部设有柱状喷头，所述柱状喷头上部设有储药箱，所述储药箱上设有入药管，所述入药管上设有入药阀，该新型水利灌溉管道结构简单，能实现喷灌的要求，节约水源，利于农作物的生长，该实用新型通过卡扣套和卡扣的活动连接，能轻松实现管道的拆卸和运输，同时在地势不平的地方也能正常的使用，止位套和止位槽的设置，能使管道连接的更加牢靠，不易漏水，过滤网能过滤水中的杂质，不会致使喷头阻塞，储药箱的设置方便在灌溉的时候进行农药的释放，简单实用，但是该实用新型不具备可调节水流大小的功能，无法根据农作物的灌溉需求任意的控制水流大小，容易导致水资源的浪费，同时也影响了农作物的正常生长，给种植户带来了极大的不便。

实用新型内容

本实用新型的目的在于提供一种新型水利灌溉管道，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型水利灌溉管道，包括灌溉管、进水口、出水口、保护罩和调节机构，所述进水口开设于灌溉管的底部，所述出水口开设于灌溉管的左侧，所述保护罩设置在灌溉管的右侧，所述调节机构设置在保护罩的内部；

所述调节机构包括隔板，所述隔板的表面与保护罩的内壁之间固定连接，所述隔板左侧的中点处开设有通口，所述通口内壁的底部固定连接有滑轮，所述隔板左侧且对应通口的顶部和底部均固定连接有第一滑杆，所述第一滑杆的左端与灌溉管的右侧固定连接，两个第一滑杆之间的左侧通过滑板滑动连接，所述滑板右侧的中点处固定连接有第一固定环，所述滑板左侧的中点处固定连接有密封板，所述密封板的左侧贯穿灌溉管且延伸至其内部，所述第一滑杆的表面套接有复位弹簧，所述复位弹簧的左右两端分别与滑板的右侧以及隔板的左侧固定连接，所述隔板右侧且位于通口底部的位置固定连接有支撑板，所述支撑板顶部的右侧固定连接有第二滑杆，所述第二滑杆的顶部与保护罩内壁的顶部固定连接，所述第二滑杆的表面滑动连接有滑块，所述滑块的左侧固定连接有第二固定环，所述第一固定环和第二固定环之间通过尼龙绳固定连接，所述保护罩内壁右侧的顶部开设有限位槽，所述滑块的右侧贯穿限位槽且延伸至其内部，所述滑块底部的右侧固定连接有三角块，所述三角块的右侧开设有滑槽，所述隔板右侧底部的凹槽内固定连接有滚动轴承，所述滚动轴承的内部活动连接有螺纹杆，所述螺纹杆的右端从左至右依次贯穿滚动轴承和保护罩且延伸至保护罩的外部固定连接有旋转把手，所述螺纹杆表面且对应滑槽的位置螺纹连接有螺纹块，所述螺纹块的顶部固定连接有滚轮，所述滚轮的顶部贯穿滑槽且延伸至其内部与其滑动连接。

优选的，所述滑板的左侧与灌溉管的右侧相互接触。

优选的，所述密封板的表面与灌溉管的内壁之间相互接触。

优选的，所述密封板表面且位于灌溉管内部的位置套设有密封圈，所述密封圈的右侧与灌溉管内壁的左侧固定连接。

优选的，所述滑块的表面与限位槽的内壁之间相互接触。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置调节机构，具备了可调节水流大小的功能，可以根据农作物的灌溉需求，任意的控制水流大小，从而避免了水资源的浪费，保障了农作物的正常生长，给农民带来极大的便利。

2、本实用新型通过设置密封圈，防止灌溉管内的水进入保护罩内部。

附图说明

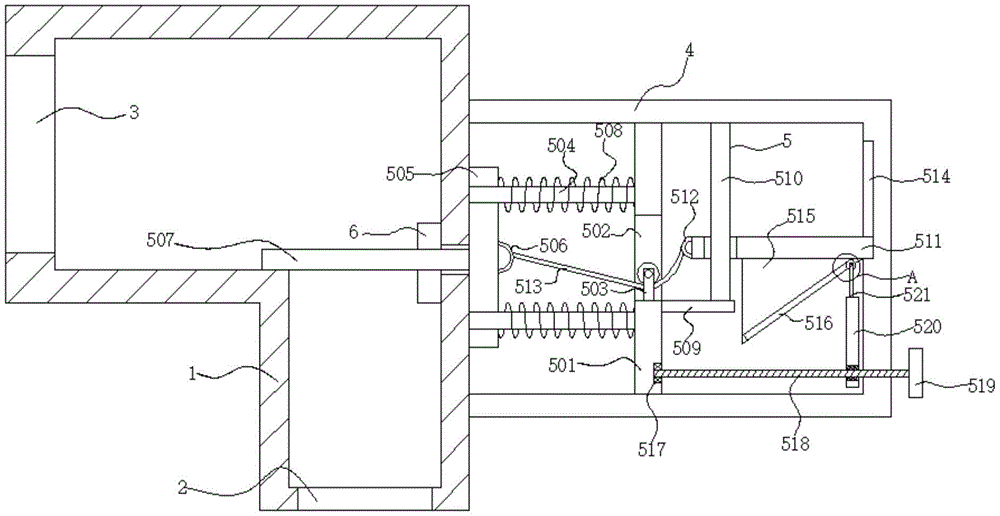

图1为本实用新型正视图的结构剖面图；

图2为本实用新型正视图的结构示意图；

图3为本实用新型右视图的结构示意图；

图4为本实用新型图1中A的局部放大图。

图中：1灌溉管、2进水口、3出水口、4保护罩、5调节机构、501隔板、502通口、503滑轮、504第一滑杆、505滑板、506第一固定环、507密封板、508复位弹簧、509支撑板、510第二滑杆、511滑块、512第二固定环、513尼龙绳、514限位槽、515三角块、516滑槽、517滚动轴承、518螺纹杆、519旋转把手、520螺纹块、521滚轮、6密封圈。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种新型水利灌溉管道，包括灌溉管1、进水口2、出水口3、保护罩4和调节机构5，进水口2开设于灌溉管1的底部，出水口3开设于灌溉管1的左侧，保护罩4设置在灌溉管1的右侧，调节机构5设置在保护罩4的内部。

请参阅图1-4，调节机构5包括隔板501，隔板501的表面与保护罩4的内壁之间固定连接，隔板501左侧的中点处开设有通口502，通口502内壁的底部固定连接有滑轮503，隔板501左侧且对应通口502的顶部和底部均固定连接有第一滑杆504，第一滑杆504的左端与灌溉管1的右侧固定连接，两个第一滑杆504之间的左侧通过滑板505滑动连接，滑板505的左侧与灌溉管1的右侧相互接触，滑板505右侧的中点处固定连接有第一固定环506，滑板505左侧的中点处固定连接有密封板507，密封板507的左侧贯穿灌溉管1且延伸至其内部，密封板507的表面与灌溉管1的内壁之间相互接触，密封板507表面且位于灌溉管1内部的位置套设有密封圈6，密封圈6的右侧与灌溉管1内壁的左侧固定连接，第一滑杆504的表面套接有复位弹簧508，复位弹簧508的左右两端分别与滑板505的右侧以及隔板501的左侧固定连接，隔板501右侧且位于通口502底部的位置固定连接有支撑板509，支撑板509顶部的右侧固定连接有第二滑杆510，第二滑杆510的顶部与保护罩4内壁的顶部固定连接，第二滑杆510的表面滑动连接有滑块511，滑块511的左侧固定连接有第二固定环512，第一固定环506和第二固定环512之间通过尼龙绳513固定连接，保护罩4内壁右侧的顶部开设有限位槽514，滑块511的右侧贯穿限位槽514且延伸至其内部，滑块511的表面与限位槽514的内壁之间相互接触，滑块511底部的右侧固定连接有三角块515，三角块515的右侧开设有滑槽516，隔板501右侧底部的凹槽内固定连接有滚动轴承517，滚动轴承517的内部活动连接有螺纹杆518，螺纹杆518的右端从左至右依次贯穿滚动轴承517和保护罩4且延伸至保护罩4的外部固定连接有旋转把手519，螺纹杆518表面且对应滑槽516的位置螺纹连接有螺纹块520，螺纹块520的顶部固定连接有滚轮521，滚轮521的顶部贯穿滑槽516且延伸至其内部与其滑动连接。

使用时，根据灌溉需求，当需要增大水流时，使用者正向转动旋转把手519，从而带动螺纹杆518旋转，从而使得螺纹块520带动滚轮521向左运动，从而由滚轮521依次带动三角块515、滑块511和第二固定环512向上运动，从而由第二固定环512通过尼龙绳513依次拉动第一固定环506、滑板505和密封板507向右运动同时压缩复位弹簧508，直至密封板507运动至合适的位置后，松开旋转把手519即可，同理，当需要减小水流时，只需反向转动旋转把手519，从而由复位弹簧508依次带动滑板505和密封板507向左运动进行复位，直至密封板507运动至合适的位置后，松开旋转把手519即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
