技术领域

本实用新型涉及灌溉技术领域，具体为一种茶叶种植用多角度灌溉装置。

背景技术

灌溉指用水浇地，主要包括漫灌、喷灌、微喷灌、滴灌、渗灌、调亏灌溉等方式，分为播种前灌水、催苗灌水、生长期灌水及冬季灌水等类型，灌溉原则是灌溉量、灌溉次数和时间要根据药用植物需水特性、生育阶段、气候、土壤条件而定，要适时、适量，合理灌溉。

现有的灌溉设备一次灌溉面积非常有限，需要多次搬运输水管，浪费大量人力，且灌溉效率非常低，如果没有足够的水资源对茶叶种植灌溉进行灌溉，将会大大影响茶叶种植灌溉的质量，传统的灌溉系统功能简单，灌溉效率低，对水资源利用率不高，造成了不必要的浪费，现有的灌溉不能调节喷头的的角度，影响灌溉植物的生长，不能对茶叶种植进行精准的灌溉，降低了茶叶种植灌溉的面积，不能使茶叶得到充分的灌溉，影响茶叶正常的生长，从而降低了工作效率。

实用新型内容

本实用新型的目的在于提供一种茶叶种植用多角度灌溉装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种茶叶种植用多角度灌溉装置，包括箱体、支撑板、水箱、潜水泵、水管、电机箱、电机、转轴、第一皮带轮、第二皮带轮、转动杆、药箱、分水管、竖板、圆筒、硬管、运动装置、滑动板、调节板、排水管、储水箱和箱门，所述箱体内壁的两侧之间固定连接有支撑板，并且箱体内壁的底部固定连接有水箱，所述水箱内壁的底部固定连接有潜水泵，所述潜水泵的出水口连通有水管，所述水管的一端依次贯穿水箱与支撑板并延伸至支撑板的顶部，并且箱体内壁的底部固定连接有电机箱，所述电机箱内壁的底部固定可连接有电机，所述电机的输出轴固定连接有转轴，所述转轴的一端与电机箱内壁的一侧转动连接，并且转轴的表面固定连接有第一皮带轮，所述第一皮带轮的表面通过皮带传动连接有第二皮带轮，所述第二皮带轮的轴心处固定连接有转动杆，并且箱体底部的两侧均固定连接有支撑座，所述转动杆表面的两侧均与支撑座的一侧贯穿，并且转动杆的两端均固定连接有滚轮，且电机箱的顶部固定连接有药箱，所述药箱的一侧连通有排水管，所述排水管延伸至药箱一侧的一端与水箱的一侧连通，并且箱体内壁的底部固定连接有储水箱，所述储水箱的顶部连通有分水管，所述分水管延伸至储水箱顶部的一端与水箱的顶部连通，所述支撑板顶部的两侧均固定连接有竖板，所述竖板的一侧转动连接有圆筒，所述圆筒的一端依次贯穿竖板与箱体并延伸至箱体的外部，并且圆筒延伸至箱体外部的一端固定连接有转柄，并且圆筒的表面缠绕有水管，且支撑板的顶部固定连接有运动装置，所述运动装置包括运动电机，所述运动电机的输出轴固定连接有转杆，所述转杆表面的一侧固定连接有推头，所述推头的表面滑动连接有滑动槽，所述滑动槽的一侧固定连接有推杆，所述推杆的表面滑动连接有滑槽，所述滑槽的底部固定连接有固定杆，所述固定杆的底端与支撑板的顶部固定连接，并且推杆的一端固定连接有滑动板，所述滑动板的底部与支撑板的顶部滑动连接，并且滑动板一侧的顶部固定连接有调节板，所述调节板的顶部通过滑动块与箱体内壁的顶部滑动连接，并且水管的一端连通有硬管，所述硬管的一端依次贯穿调节板与箱体并延伸至箱体的顶部，且硬管延伸至箱体顶部的一端连通有喷头，并且水箱、药箱与储水箱的顶部依次连通有第一进水管、第二进水管和第三进水管，且箱体的表面通过合页铰接有箱门，所述箱门的表面固定连接有卡扣。

优选的，所述第一皮带轮与第二皮带轮之间的皮带与箱体的底部贯穿。

优选的，所述药箱的储量小于水箱的储量。

优选的，所述硬管的直径大于水管的直径。

优选的，所述箱体内壁的一侧与运动电机的一侧固定连接。

优选的，所述第一进水管、第二进水管和第三进水管的直径大于排水管的直径。

与现有技术相比，本实用新型的有益效果是：该茶叶种植用多角度灌溉装置，运动电机的输出轴固定连接有转杆，转杆表面的一侧固定连接有推头，推头的表面滑动连接有滑动槽，滑动槽的一侧固定连接有推杆，推杆的表面滑动连接有滑槽，滑槽的底部固定连接有固定杆，固定杆的底端与支撑板的顶部固定连接，可以将喷头进行多方位的调整，提高了灌溉装置的灌溉面积，节约了大量的人力，降低了灌溉的成本，提高了灌溉的工作效率，便于对茶叶种植进行更好的灌溉，适合推广使用，竖板的一侧转动连接有圆筒，圆筒的一端依次贯穿竖板与箱体并延伸至箱体的外部，并且圆筒延伸至箱体外部的一端固定连接有转柄，并且圆筒的表面缠绕有水管，当遇到难以灌溉到的茶叶时，可以将喷头取出，进行人工灌溉，提高了灌溉的质量，使装置存在多样化灌溉，提高了灌溉的使用效果，不会造成不必要的浪费，提高了水资源的利用率。

附图说明

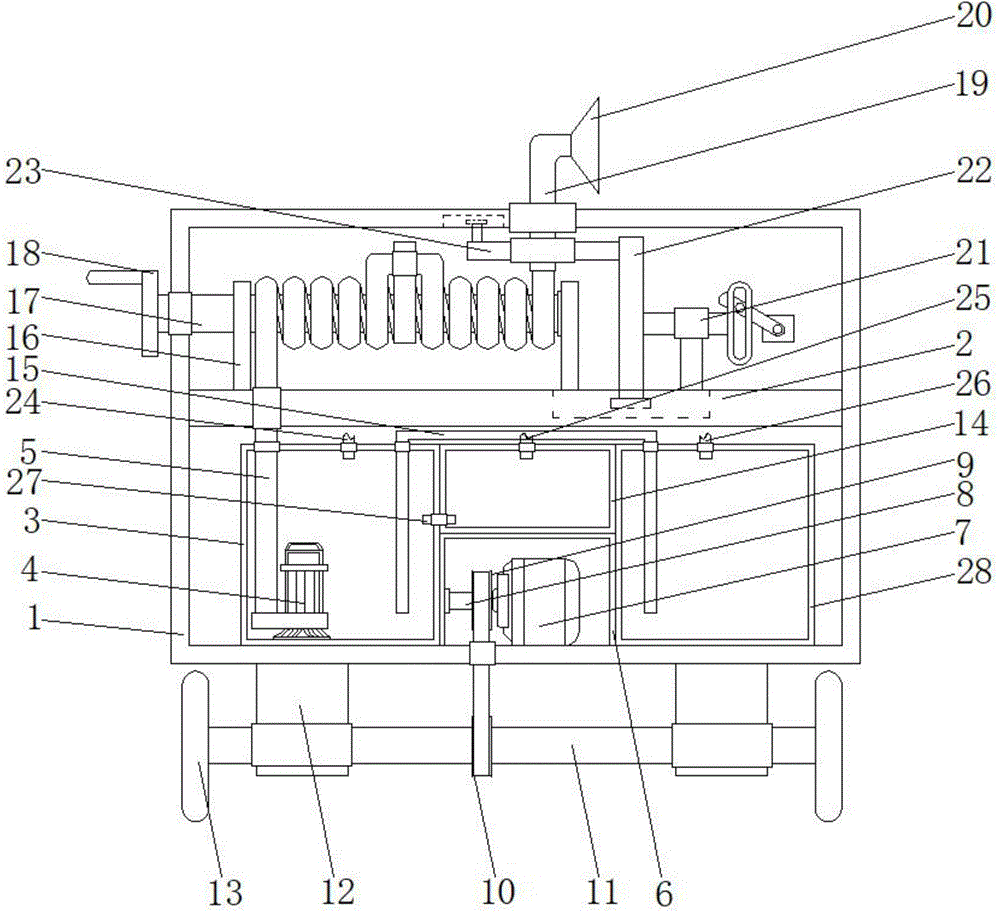

图1为本实用新型结构示意图；

图2为本实用新型箱体的正视图；

图3为本实用新型运动装置的结构示意图。

图中：1-箱体；2-支撑板；3-水箱；4-潜水泵；5-水管；6-电机箱；7-电机；8-转轴；9-第一皮带轮；10-第二皮带轮；11-转动杆；12-支撑座；13-滚轮；14-药箱；15-分水管；16-竖板；17-圆筒；18-转柄；19-硬管；20-喷头；21-运动装置；211-运动电机；212-转杆；213-推头；214-滑动槽；215-推杆；216-滑槽；217-固定杆；22-滑动板；23-调节板；24-第一进水管；25-第二进水管；26-第三进水管；27-排水管；28-储水箱；29-箱门；30-卡扣。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供的一种实施例：一种茶叶种植用多角度灌溉装置，包括箱体1、支撑板2、水箱3、潜水泵4、水管5、电机箱6、电机7、转轴8、第一皮带轮9、第二皮带轮10、转动杆11、药箱14、分水管15、竖板16、圆筒17、硬管19、运动装置21、滑动板22、调节板23、排水管27、储水箱28和箱门29，箱体1内壁的两侧之间固定连接有支撑板2，并且箱体1内壁的底部固定连接有水箱3，水箱3内壁的底部固定连接有潜水泵4，潜水泵4的出水口连通有水管5，水管5位软管，方便灌溉的拉伸，水管5的一端依次贯穿水箱3与支撑板2并延伸至支撑板2的顶部，并且箱体1内壁的底部固定连接有电机箱6，电机箱6内壁的底部固定可连接有电机7，电机7的输出轴固定连接有转轴8，转轴8的一端与电机箱6内壁的一侧转动连接，并且转轴8的表面固定连接有第一皮带轮9，第一皮带轮9的表面通过皮带传动连接有第二皮带轮10，第一皮带轮9与第二皮带轮10之间的皮带与箱体1的底部贯穿，第二皮带轮10的轴心处固定连接有转动杆11，并且箱体1底部的两侧均固定连接有支撑座12，转动杆11表面的两侧均与支撑座12的一侧贯穿，并且转动杆11的两端均固定连接有滚轮13，便于将箱体1进行移动，不需要人工推动，提高了工作效率，且电机箱6的顶部固定连接有药箱14，药箱14的储量小于水箱3的储量，药箱14的一侧连通有排水管27，排水管27延伸至药箱14一侧的一端与水箱3的一侧连通，并且箱体1内壁的底部固定连接有储水箱28，储水箱28的顶部连通有分水管15，分水管15延伸至储水箱28顶部的一端与水箱3的顶部连通，支撑板2顶部的两侧均固定连接有竖板16，竖板16的一侧转动连接有圆筒17，便于将水管5缠绕在圆筒17的表面，圆筒17的一端依次贯穿竖板16与箱体1并延伸至箱体1的外部，并且圆筒17延伸至箱体1外部的一端固定连接有转柄18，方便将水管5进行收缩，便于下次的使用，并且圆筒17的表面缠绕有水管5，且支撑板2的顶部固定连接有运动装置21，运动装置21包括运动电机211，箱体1内壁的一侧与运动电机211的一侧固定连接，运动电机211的输出轴固定连接有转杆212，转杆212表面的一侧固定连接有推头213，推头213的表面滑动连接有滑动槽214，滑动槽214的一侧固定连接有推杆215，推杆215的表面滑动连接有滑槽216，滑槽216的底部固定连接有固定杆217，固定杆217的底端与支撑板2的顶部固定连接，并且推杆215的一端固定连接有滑动板22，滑动板22的底部与支撑板2的顶部滑动连接，并且滑动板22一侧的顶部固定连接有调节板23，调节板23的顶部通过滑动块与箱体1内壁的顶部滑动连接，并且水管5的一端连通有硬管19，便于调节板23移动带动硬管19移动，硬管19的直径大于水管5的直径，硬管19的一端依次贯穿调节板23与箱体1并延伸至箱体1的顶部，且硬管19延伸至箱体1顶部的一端连通有喷头20，并且水箱3、药箱14与储水箱28的顶部依次连通有第一进水管24、第二进水管25和第三进水管26，第一进水管24、第二进水管25和第三进水管26的直径大于排水管27的直径，且箱体1的表面通过合页铰接有箱门29，箱门29的表面固定连接有卡扣30。

工作原理：打开箱门29，通过第一进水管24、第二进水管25和第三进水管26对水箱3、药箱14和储水箱28内灌入需要的液体，启动电机7，带动转轴8转动，转轴8转动带动第一皮带轮9转动，第一皮带轮9转动带动第二皮带轮10转动，第二皮带轮10转动带动转动杆11转动，从而带动滚轮13转动，启动潜水泵4，将液体通过水管5排入硬管19，从而通过喷头20将水喷出，启动运动电机211，带动转杆212转动，转杆212转动带动推头213移动，推头213移动带动滑动槽214移动，滑动槽214移动带动推杆215移动，推杆215移动带动滑动板22移动，从而带动调节板23移动，调节板23移动带动硬管19移动，硬管19移动带动喷头20移动，当需要灌溉距离远的茶叶时，拉动硬管19，带动水管5移动，水管5移动带动圆筒17转动，从而带动转柄18转动，当灌溉结束时，转动转柄18，将喷头20收回，从而达到了茶叶种植多角度的灌溉。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
