技术领域

本实用新型涉及稻鳅共养技术领域，具体为一种避免损坏水稻的稻鳅共养用捕捉装置。

背景技术

稻鳅存活在稻田的内部，稻鳅是非常难以捕捉的，在对稻鳅捕捉过程中难免会对水稻造成损坏，从而人们对稻鳅共养用捕捉装置的需求量便会更高，从而人们对稻鳅共养用捕捉装置的要求就会更高了；

但普通的稻鳅共养用捕捉装置不便于对不同大小的稻鳅进行捕捉，且不能够有效的防止稻鳅逃走，而且不能够有效避免水稻的损坏，因此，我们提出一种避免损坏水稻的稻鳅共养用捕捉装置，以便于解决上述中提出的问题。

实用新型内容

本实用新型的目的在于提供一种避免损坏水稻的稻鳅共养用捕捉装置，以解决上述背景技术中提出普通的稻鳅共养用捕捉装置不便于对不同大小的稻鳅进行捕捉，且不能够有效的对该装置进行固定，而且不能够有效避免水稻的损坏的问题。

为实现上述目的，本实用新型提供如下技术方案：一种避免损坏水稻的稻鳅共养用捕捉装置，包括第一束紧块，所述第一束紧块的外侧固定有第一固定块，且第一束紧块的右端固定有筒体，所述筒体的外表面连接有第二固定块，且第二固定块的下方固定有固定杆，所述筒体的内侧表面开设有凹槽，且凹槽的内表面固定有弹簧，所述弹簧的内侧连接有第一连接块，且第一连接块的右端设置有第二连接块，所述第二连接块的下方固定有第二束紧块，且第二束紧块的末端固定有诱饵钩，所述筒体的右端外端固定有卡合块，且卡合块的右侧设置有存储盒，所述存储盒的左端内部固定有嵌块，且嵌块的右侧设置有连接板，并且连接板的右端设置有第三束紧块，所述存储盒的右侧设置有顶盖，且顶盖的左端固定有引诱灯。

优选的，所述第一束紧块等角度固定在筒体的左端，且第一束紧块的内部贯穿有第一束紧块的中部。

优选的，所述第一连接块通过弹簧在凹槽的内部构成伸缩结构，且弹簧均匀设置在凹槽的内部，并且凹槽均匀设置在筒体的内表面。

优选的，所述嵌块的纵截呈“凹”字型结构，且嵌块与卡合块的连接方式为卡合连接。

优选的，所述顶盖的纵截面的右侧呈圆弧状结构，且顶盖与存储盒的连接方式为螺纹连接。

优选的，所述固定杆关于筒体的中心轴线对称设置有2个，且固定杆通过第二固定块与筒体镶嵌连接。

与现有技术相比，本实用新型的有益效果是：该避免损坏水稻的稻鳅共养用捕捉装置，便于对不同大小的稻鳅进行捕捉，且能够有效的防止稻鳅逃走，而且能够有效避免水稻的损坏；

1.设置有第一连接块和弹簧，第一连接块通过弹簧在凹槽的内部构成伸缩结构，在引诱灯的作用下，便于对不同大小的稻鳅进行捕捉；

2.设置有第二束紧块，第二束紧块均等角度固定在第一连接块和第二连接块的内侧，第二束紧块单体之间呈锥形结构，从而能够有效的防止稻鳅逃走；

3.设置有第二固定块，第二固定块的底部固定有固定杆，固定杆的底部呈凹凸状结构，能够有效的对该装置进行固定，该装置的稳定固定在稻田里，从而能够有效避免水稻的损坏。

附图说明

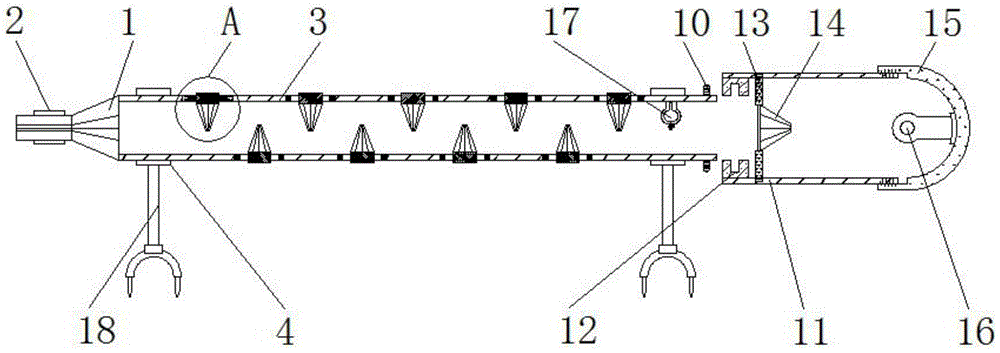

图1为本实用新型正视剖面结构示意图；

图2为本实用新型侧视剖面结构示意图；

图3为本实用新型图1中A处放大结构示意图；

图4为本实用新型凹槽与第一连接块连接结构示意图；

图5为本实用新型第一束紧块与筒体连接结构示意图。

图中：1、第一束紧块；2、第一固定块；3、筒体；4、第二固定块；5、凹槽；6、弹簧；7、第一连接块；8、第二连接块；9、第二束紧块；10、卡合块；11、存储盒；12、嵌块；13、连接板；14、第三束紧块；15、顶盖；16、引诱灯；17、诱饵钩；18、固定杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种避免损坏水稻的稻鳅共养用捕捉装置，包括第一束紧块1、第一固定块2、筒体3、第二固定块4、凹槽5、弹簧6、第一连接块7、第二连接块8、第二束紧块9、卡合块10、存储盒11、嵌块12、连接板13、第三束紧块14、顶盖15、引诱灯16、诱饵钩17和固定杆18，第一束紧块1的外侧固定有第一固定块2，且第一束紧块1的右端固定有筒体3，筒体3的外表面连接有第二固定块4，且第二固定块4的下方固定有固定杆18，筒体3的内侧表面开设有凹槽5，且凹槽5的内表面固定有弹簧6，弹簧6的内侧连接有第一连接块7，且第一连接块7的右端设置有第二连接块8，第二连接块8的下方固定有第二束紧块9，且第二束紧块9的末端固定有诱饵钩17，筒体3的右端外端固定有卡合块10，且卡合块10的右侧设置有存储盒11，存储盒11的左端内部固定有嵌块12，且嵌块12的右侧设置有连接板13，并且连接板13的右端设置有第三束紧块14，存储盒11的右侧设置有顶盖15，且顶盖15的左端固定有引诱灯16。

如图1中第一束紧块1等角度固定在筒体3的左端，且第一束紧块1的内部贯穿有第一束紧块1的中部，便于第一束紧块1进行固定，固定杆18关于筒体3的中心轴线对称设置有2个，且固定杆18通过第二固定块4与筒体3镶嵌连接，便于将该装置固定在稻田的内部，嵌块12的纵截呈“凹”字型结构，且嵌块12与卡合块10的连接方式为卡合连接，便于对存储盒11进行固定，顶盖15的纵截面的右侧呈圆弧状结构，且顶盖15与存储盒11的连接方式为螺纹连接，便于顶盖15的连接；

如图3和4中第一连接块7通过弹簧6在凹槽5的内部构成伸缩结构，且弹簧6均匀设置在凹槽5的内部，并且凹槽5均匀设置在筒体3的内表面，方便不同大小的稻鳅进入到该装置的内部。

工作原理：在使用该种避免损坏水稻的稻鳅共养用捕捉装置时，首先将诱饵放置在诱饵钩17上，并将存储盒11通过内部固定的嵌块12与筒体3右端外表面的卡合块10进行卡合连接，再将顶盖15内部的引诱灯16打开，然后将顶盖15螺纹连接在存储盒11上，筒体3的内部呈蜂窝状结构，能够有效防止稻鳅缺氧致死，再将第一束紧块1通过第一固定块2束紧，再将该装置放置在稻田的合适位置，并通过固定在第二固定块4底端的固定杆18进行固定，能够有效防止水稻受到损坏，在引诱灯16和诱饵钩17的作用下，使得稻鳅从凹槽5进入到筒体3的内部，凹槽5的内部设置有第一连接块7和第二连接块8，第一连接块7通过弹簧6在凹槽5的内部构成伸缩结构，便于对不同大小的稻鳅进行捕捉，捕捉后的稻鳅进入到存储盒11的内部，需要将稻鳅取出时，将第一固定块2取下，使得第一束紧块1张开，并将顶盖15从存储盒11上拧下即可，以上便完成该种避免损坏水稻的稻鳅共养用捕捉装置的一系列操作。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
