技术领域

本实用新型涉及稻鳅共养相关技术领域，具体为一种便于移动的稻鳅共养用饲料投料装置。

背景技术

稻鳅共养就是在稻田中养殖泥鳅，从而实现农作物和水产业的双收，稻鳅共养模式是通过强化田间工程建设，选择高分蘖力的水稻品种，通过加强泥鳅投饲增肥增产等措施，有效提高稻田的综合生产力，充分合理的利用稻田的生态资源，是农业可持续发展的体现。

一般的便于移动的稻鳅共养用饲料投料装置不能随意移动，也不能对稻田里的泥鳅进行全方位的喂养，不能使饲料均匀的进行投撒，因此，我们提出一种便于移动的稻鳅共养用饲料投料装置，以便于解决上述中提出的问题。

实用新型内容

本实用新型的目的在于提供一种便于移动的稻鳅共养用饲料投料装置，以解决上述背景技术中提出的现有的便于移动的稻鳅共养用饲料投料装置不能随意移动，也不能对稻田里的泥鳅进行全方位的喂养，不能使饲料均匀的进行投撒的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于移动的稻鳅共养用饲料投料装置，包括底座，所述底座的下端四角处均固定连接有万向轮，且底座的上端左侧焊接有推手，所述推手的右端紧密贴合有箱体，且箱体的上端铰接有箱盖，所述箱盖的上端左侧贯穿连接有进料口，且箱盖的上端右侧贯穿连接有进水口，所述箱盖的上端中间安装连接有第一电机，且箱盖的内部中间贯穿连接有连接杆，并且连接杆的下端与箱体的内部中间下端相连接，所述连接杆的左右两侧均等间距螺纹连接有搅拌叶，且搅拌叶的内部设置有过滤网，所述箱体的右端内部下方设置有电动伸缩板，且电动伸缩板的右侧设置有过渡箱，所述过渡箱的上端安装连接有增压泵，且增压泵的左端固定连接有进水管，所述增压泵的右端固定连接有出水管，所述箱体的右端上方焊接有固定杆，且箱体的前表面上方设置有观察视窗，所述固定杆的右端下方固定连接有电动伸缩杆，且电动伸缩杆的下端连接有投撒装置。

优选的，所述推手与箱体的连接方式为焊接连接，且进料口与进水口关于箱体的中轴线左右对称设置，并且进料口与进水口的纵截面均呈漏斗状结构。

优选的，所述连接杆的左右两侧均等间距设置有2组搅拌叶，且每组搅拌叶在连接杆上均为拆卸结构，每组搅拌叶与过滤网的连接方式均为固定连接，且过滤网的材质为活性炭材质。

优选的，所述投撒装置通过电动伸缩杆与固定杆相连接，且投撒装置在固定杆上为伸缩结构，并且固定杆与箱体构成焊接一体化结构。

优选的，所述投撒装置包括第二电机、转杆、齿轮、进料管、锥形转轴和投料箱，第二电机的右端固定连接有转杆，转杆的右侧外表面卡合连接有齿轮，转杆的右端固定连接有进料管，且进料管的下方外表面固定连接有锥形转轴，锥形转轴的下端固定连接有投料箱。

优选的，所述锥形转轴与投料箱的连接方式为固定连接，且齿轮与锥形转轴的连接方式为啮合连接，并且投料箱在锥形转轴的下端为转动结构。

与现有技术相比，本实用新型的有益效果是：该便于移动的稻鳅共养用饲料投料装置，可以任意移动该装置，从而可以对稻田内的泥鳅进行全方位的喂养，还能使饲料均匀的进行投撒，不会出现遗漏；

1.设置有万向轮和搅拌叶，通过万向轮带动该装置能够任意移动，通过搅拌叶将饲料与水均匀的混合在一起，从而便于对饲料的投撒；

2.设置有过滤网和电动伸缩板，通过过滤网对饲料和水中的杂质进行吸附和过滤，通过电动伸缩板对箱体进行密封处理，防止箱体内部没有搅拌过的水和饲料流到过渡箱中；

3.设置有过渡箱和固定杆，通过该过渡箱将搅拌好的饲料水进行收集，通过增压泵将搅拌结束的饲料水传送至进料管中，通过固定杆来固定投撒装置；

4.设置有齿轮、锥形转轴和投料箱，通过第二电机带动齿轮转动，从而齿轮与锥形转轴的连接方式为啮合连接，进而带动投料箱转动，投料箱呈镂空状结构，投料箱在转动过程中将饲料水均匀的投撒到稻田中去，从而完成投料工作。

附图说明

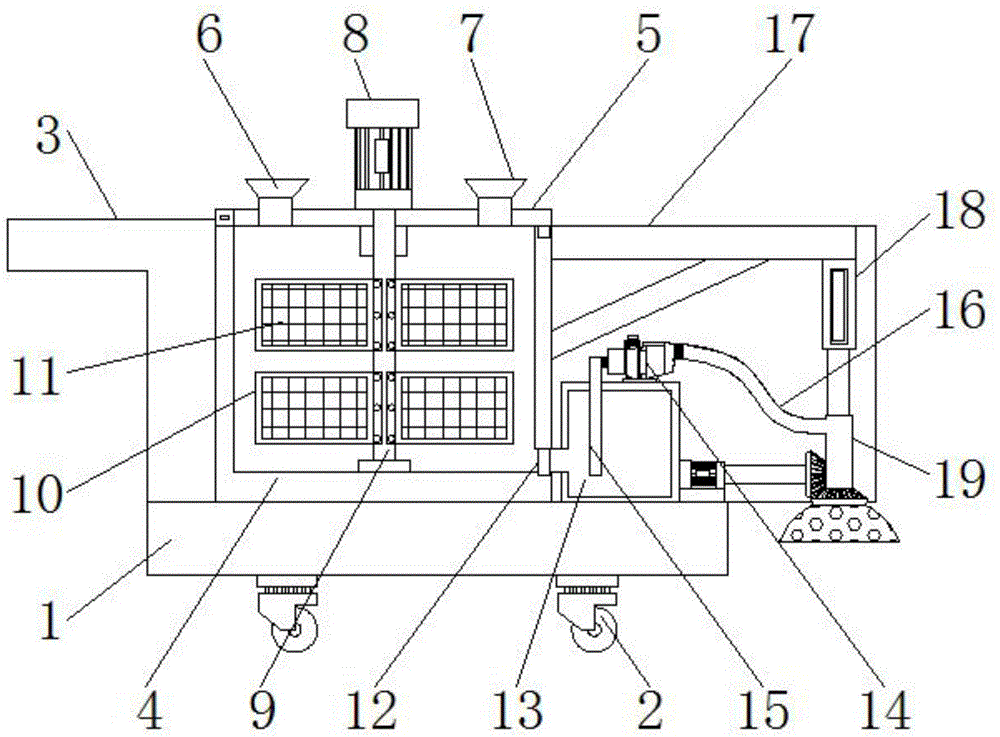

图1为本实用新型正视剖面结构示意图；

图2为本实用新型正视结构示意图；

图3为本实用新型投撒装置的结构示意图。

图中：1、底座；2、万向轮；3、推手；4、箱体；5、箱盖；6、进料口；7、进水口；8、第一电机；9、连接杆；10、搅拌叶；11、过滤网；12、电动伸缩板；13、过渡箱；14、增压泵；15、进水管；16、出水管；17、固定杆；18、电动伸缩杆；19、投撒装置；1901、第二电机；1902、转杆；1903、齿轮；1904、进料管；1905、锥形转轴；1906、投料箱；20、观察视窗。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种便于移动的稻鳅共养用饲料投料装置，包括底座1、万向轮2、推手3、箱体4、箱盖5、进料口6、进水口7、第一电机8、连接杆9、搅拌叶10、过滤网11、电动伸缩板12、过渡箱13、增压泵14、进水管15、出水管16、固定杆17、电动伸缩杆18、投撒装置19和观察视窗20，底座1的下端四角处均固定连接有万向轮2，且底座1的上端左侧焊接有推手3，推手3的右端紧密贴合有箱体4，且箱体4的上端铰接有箱盖5，箱盖5的上端左侧贯穿连接有进料口6，且箱盖5的上端右侧贯穿连接有进水口7，箱盖5的上端中间安装连接有第一电机8，且箱盖5的内部中间贯穿连接有连接杆9，并且连接杆9的下端与箱体4的内部中间下端相连接，连接杆9的左右两侧均等间距螺纹连接有搅拌叶10，且搅拌叶10的内部设置有过滤网11，箱体4的右端内部下方设置有电动伸缩板12，且电动伸缩板12的右侧设置有过渡箱13，过渡箱13的上端安装连接有增压泵14，且增压泵14的左端固定连接有进水管15，增压泵14的右端固定连接有出水管16，箱体4的右端上方焊接有固定杆17，且箱体4的前表面上方设置有观察视窗20，固定杆17的右端下方固定连接有电动伸缩杆18，且电动伸缩杆18的下端连接有投撒装置19。

如图1-2中推手3与箱体4的连接方式为焊接连接，且进料口6与进水口7关于箱体4的中轴线左右对称设置，并且进料口6与进水口7的纵截面均呈漏斗状结构，箱体4的左端与推手3的右端焊接在一起，防止箱体4右侧的装置质量过重，出现失衡的现象，通过进料口6和进水口7分别为箱体4的内部添加饲料和水，从而在箱体4的内部完成水和饲料的混合，如图1中连接杆9的左右两侧均等间距设置有2组搅拌叶10，且每组搅拌叶10在连接杆9上均为拆卸结构，每组搅拌叶10与过滤网11的连接方式均为固定连接，且过滤网11的材质为活性炭材质，通过第一电机8带动连接杆9转动，从而带动搅拌叶10转动，通过搅拌叶10将箱体4内部的饲料和水进行搅拌，从而使水和饲料均匀的混合在一起，搅拌叶10在连接杆9上为拆卸结构，便于维修和更换搅拌叶10，通过过滤网11对饲料和水中的有害物质进行吸附。

如图1-2中投撒装置19通过电动伸缩杆18与固定杆17相连接，且投撒装置19在固定杆17上为伸缩结构，并且固定杆17与箱体4构成焊接一体化结构，通过固定杆17来固定电动伸缩杆18下端的装置，通过电动伸缩杆18带动投撒装置19向下移动，从而使投撒装置19靠近稻田的上表面，进而完成对稻田的投料，如图3中投撒装置19包括第二电机1901、转杆1902、齿轮1903、进料管1904、锥形转轴1905和投料箱1906，第二电机1901的右端固定连接有转杆1902，转杆1902的右侧外表面卡合连接有齿轮1903，转杆1902的右端固定连接有进料管1904，且进料管1904的下方外表面固定连接有锥形转轴1905，锥形转轴1905的下端固定连接有投料箱1906，通过进料管1904来为投料箱1906内部天界饲料水，通过第二电机1901带动转杆1902转动，进而带动锥形转轴1905下端的投料箱1906转动，最后完成投料工作。

如图1-3中锥形转轴1905与投料箱1906的连接方式为固定连接，且齿轮1903与锥形转轴1905的连接方式为啮合连接，并且投料箱1906在锥形转轴1905的下端为转动结构，通过齿轮1903带动锥形转轴1905转动，从而带动投料箱1906转动，进而将投料箱1906内部的饲料水均匀的投撒到稻田中。

工作原理：在使用该便于移动的稻鳅共养用饲料投料装置时，首先通过底座1来固定该装置，通过推动推手3带动万向轮2转动，从而使该装置能够在田埂上任意移动，当箱体4内部装置出现故障时，通过打开箱盖5对箱体4内部的装置进行维修或更换，通过进料口6和进水口7往箱体4的内部添加水和饲料，通过Y90S-2第一电机8带动连接杆9转动，从而带动连接杆9左右两侧的搅拌叶10转动，通过转动搅拌叶10使箱体4内部的水和饲料均匀的混合在一起，过滤网11的材质为活性炭材质，通过过滤网11对饲料和水中的有害物质进行吸附，当箱体4内部的水和饲料均匀的混合在一起后，通过向上收缩电动伸缩板12，从而将箱体4内部的饲料水传送至过渡箱13的内部，通过过渡箱13来收集箱体4内部的饲料水，然后通过增压泵14和进水管15将饲料水传送至出水管16上，出水管16的右端固定连接在进料管1904的上方左端，从而将饲料水传送至进料管1904的内部，通过固定杆17来固定ANT-26电动伸缩杆18，通过电动伸缩杆18带动投撒装置19上下移动，从而完成投料工作，通过Y90S-2第二电机1901带动转杆1902转动，从而带动齿轮1903转动，齿轮1903与锥形转轴1905的连接方式为啮合连接，且投料箱1906固定连接在锥形转轴1905的下端，当齿轮1903开始转动时，带动锥形转轴1905下端的投料箱1906开始转动，进料管1904的下端贯穿于锥形转轴1905的内部，位于投料箱1906的上端，将进料管1904内部的饲料水传送至投料箱1906的内部，且投料箱1906呈镂空状结构，当投料箱1906转动时，通过投料箱1906上的孔洞将饲料水均匀的投撒到稻田中去，从而完成投料工作，以上便完成该便于移动的稻鳅共养用饲料投料装置的一系列操作，本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。

本实用新型使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，加上电路连接采用现有技术中常规的连接方式，在此不再详述。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
