技术领域

本实用新型涉及稻鳅培育养殖技术领域，具体为一种稻鳅人工培育养殖池。

背景技术

稻鳅立体种养可以开发淡水水产养殖，减少水稻病虫害，促进土壤疏松，以便满足市场的需求，同时采用立体种养也可以改善鳅类的生长环境，提高鳅类产量和质量，目前我国野生泥鳅产量逐年下降，而国内外市场需求又逐年上升，这为人工养泥鳅创造了很大的商机。

但目前市场上大多数稻鳅人工培育养殖池无法控制养殖池内泥鳅生长适宜的温度，不利于泥鳅的快速生长，并且泥鳅长成后捕捉工作较为繁重，捕捉后需要人工挑选出体格较小的泥鳅放回养殖池，同时一端时间后养殖池底部会淤积部分多余的饵料腐烂变质，不利于泥鳅的生长。

实用新型内容

本实用新型的目的在于提供一种稻鳅人工培育养殖池，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种稻鳅人工培育养殖池，包括养殖池、承台和筛框，所述承台顶端的两侧均竖直安装有支撑台，且支撑台的顶端安装有养殖池，所述养殖池的底端均匀设置有淤泥孔，且养殖池内部底端的一端安装有单片机，所述单片机一侧的养殖池内部底端安装有温度传感器，所述温度传感器远离单片机一侧的养殖池内部底端水平安装有第二滑轨，且第二滑轨内部的两端均通过滑块安装有筛框，所述筛框四周的侧壁皆均匀设置有筛孔，且筛框两侧的侧壁皆均匀安装有弹簧，所述养殖池内部靠近单片机一侧的侧壁水平安装有加热板，且养殖池内部顶端远离筛框的一端安装有水稻种植板，所述支撑台内侧的承台顶端皆水平安装有第一滑轨，且第一滑轨内部的两端分别通过滑块安装有第一淤泥槽和第二淤泥槽，所述第一淤泥槽和第二淤泥槽侧壁的顶端均粘贴有橡胶垫层，且第一淤泥槽的顶端与养殖池底端相接触，所述第二淤泥槽远离第一淤泥槽一侧的承台顶端通过底座水平安装有液压缸，且液压缸输出端水平安装有与第二淤泥槽相接触的液压杆，所述养殖池外侧远离液压缸的一端通过底座水平安装有第一电机，且第一电机输出端水平安装有贯穿养殖池的转轴，所述液压缸外侧远离第一电机的一端安装有捕捉转轮，且捕捉转轮内部均匀设置有捕捉槽，所述筛框靠近第一电机一侧的承台顶端通过底座水平安装有第二电机，且第二电机输出端水平安装有贯穿养殖池的电动推杆，所述电动推杆远离第二电机的一端与筛框侧壁相连接。

优选的，所述第一淤泥槽和第二淤泥槽均通过滑块和第一滑轨之间构成滑动机构，且第一淤泥槽的形状尺寸和第二淤泥槽的形状尺寸完全相同，并且第一淤泥槽的长度尺寸等于养殖池的长度尺寸，同时第一淤泥槽和养殖池的顶端均设置为开口状。

优选的，所述筛孔等间距设置在筛框上，且筛框通过滑块和第二滑轨之间构成滑动机构。

优选的，所述淤泥孔设置有五组，且每组淤泥孔均等间距设置在养殖池上。

优选的，所述捕捉槽等角度设置在捕捉转轮上，且捕捉槽和捕捉转轮均设置有两组。

优选的，所述筛框通过弹簧和养殖池之间构成伸缩机构。

与现有技术相比，本实用新型的有益效果是：该稻鳅人工培育养殖池，通过安装的养殖池、温度传感器、单片机和加热板，当养殖池内部的水温较低时，温度传感器及时检测出来并将信号传递给单片机，单片机控制外接电源启动从而使得加热板对养殖池内部的水进行加热，当水温达到适当值时，温度传感器检测传递信号给单片机，单片机切断外接电源，从而便于使得水温达到适合泥鳅生长的温度，便于泥鳅的快速生长，通过安装的养殖池、淤泥孔、第一淤泥槽、液压缸、液压杆和第二淤泥槽，当该稻鳅人工培育养殖池使用一段时间后，多余的饵料经养殖池底部的淤泥孔进入第一淤泥槽内逐渐沉淀，当第一淤泥槽内部饵料达到最大值时，启动液压缸带动液压杆伸长，液压杆带动第二淤泥槽推动第一淤泥槽移动，当第二淤泥槽移动至原先第一淤泥槽的位置时就可以将第一淤泥槽内部的饵料清理出去，从而便于清理多余的饵料从而改善泥鳅的生长环境，通过安装的第一电机、转轴、捕捉转轮、捕捉槽、筛框、第二电机、电动推杆、第二滑轨、弹簧、养殖池和筛孔，当泥鳅生长一段时间需要捕捞出售时，启动第一电机和第二电机，在第一电机的作用下带动转轴转动，转轴带动捕捉转轮转动从而在捕捉槽的作用下自动捕捞泥鳅，捕捞出的泥鳅自动进入筛框内，在第二电机的作用下带动电动推杆伸缩，电动推杆带动筛框通过滑块在第二滑轨内部滑动，在弹簧的弹力作用下使得筛框不断和养殖池侧壁发生碰撞使得体积较小的泥鳅经筛孔移出筛框重新进入养殖池内，从而将体积合格的泥鳅留在筛框内部，等待出售，从而便于泥鳅的自动捕捞和挑选。

附图说明

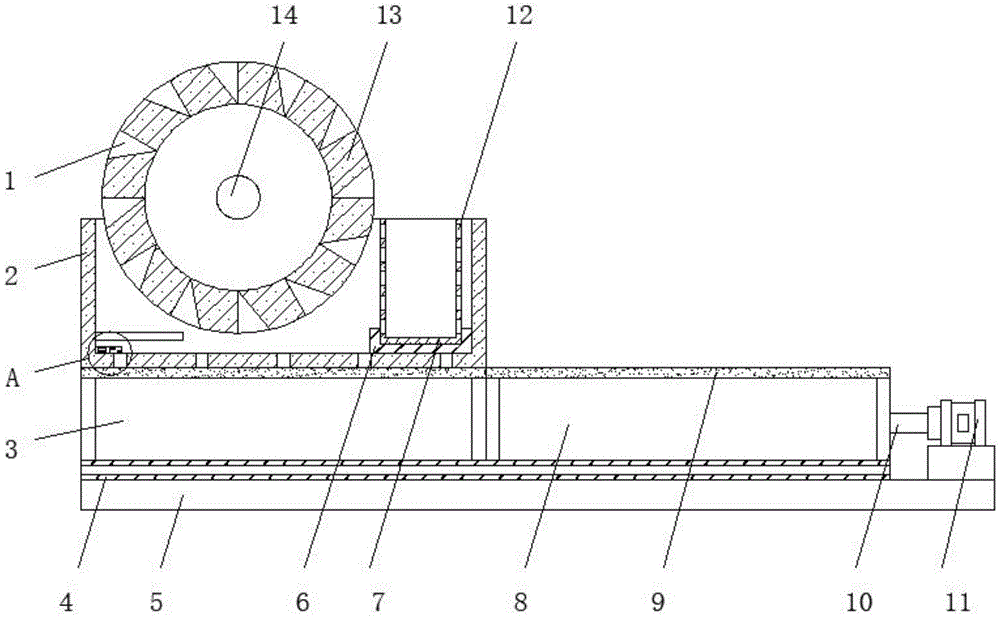

图1为本实用新型正视剖视结构示意图；

图2为本实用新型左视结构示意图；

图3为本实用新型俯视结构示意图；

图4为本实用新型图1中A部放大结构示意图。

图中：1、捕捉槽；2、养殖池；3、第一淤泥槽；4、第一滑轨；5、承台；6、第二滑轨；7、筛框；8、第二淤泥槽；9、橡胶垫层；10、液压杆；11、液压缸；12、筛孔；13、捕捉转轮；14、转轴；15、第一电机；16、第二电机；17、电动推杆；18、支撑台；19、水稻种植板；20、弹簧；21、单片机；22、温度传感器；23、加热板；24、淤泥孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种稻鳅人工培育养殖池，包括养殖池2、承台5和筛框7，承台5顶端的两侧均竖直安装有支撑台18，且支撑台18的顶端安装有养殖池2，养殖池2的底端均匀设置有淤泥孔24，淤泥孔24设置有五组，且每组淤泥孔24均等间距设置在养殖池2上，便于清理淤泥，且养殖池2内部底端的一端安装有单片机21，单片机21一侧的养殖池2内部底端安装有温度传感器22，温度传感器22远离单片机21一侧的养殖池2内部底端水平安装有第二滑轨6，且第二滑轨6内部的两端均通过滑块安装有筛框7，筛框7通过弹簧20和养殖池2之间构成伸缩机构，便于筛选体积不同的泥鳅，筛框7四周的侧壁皆均匀设置有筛孔12，筛孔12等间距设置在筛框7上，且筛框7通过滑块和第二滑轨6之间构成滑动机构，便于筛选体积不同的泥鳅，且筛框7两侧的侧壁皆均匀安装有弹簧20，养殖池2内部靠近单片机21一侧的侧壁水平安装有加热板23，且养殖池2内部顶端远离筛框7的一端安装有水稻种植板19，支撑台18内侧的承台5顶端皆水平安装有第一滑轨4，且第一滑轨4内部的两端分别通过滑块安装有第一淤泥槽3和第二淤泥槽8，第一淤泥槽3和第二淤泥槽8均通过滑块和第一滑轨4之间构成滑动机构，且第一淤泥槽3的形状尺寸和第二淤泥槽8的形状尺寸完全相同，并且第一淤泥槽3的长度尺寸等于养殖池2的长度尺寸，同时第一淤泥槽3和养殖池2的顶端均设置为开口状，便于清理淤泥，第一淤泥槽3和第二淤泥槽8侧壁的顶端均粘贴有橡胶垫层9，且第一淤泥槽3的顶端与养殖池2底端相接触，第二淤泥槽8远离第一淤泥槽3一侧的承台5顶端通过底座水平安装有液压缸11，且液压缸11输出端水平安装有与第二淤泥槽8相接触的液压杆10，养殖池2外侧远离液压缸11的一端通过底座水平安装有第一电机15，且第一电机15输出端水平安装有贯穿养殖池2的转轴14，液压缸11外侧远离第一电机15的一端安装有捕捉转轮13，且捕捉转轮13内部均匀设置有捕捉槽1，捕捉槽1等角度设置在捕捉转轮13上，且捕捉槽1和捕捉转轮13均设置有两组，便于捕捉泥鳅，筛框7靠近第一电机15一侧的承台5顶端通过底座水平安装有第二电机16，且第二电机16输出端水平安装有贯穿养殖池2的电动推杆17，电动推杆17远离第二电机16的一端与筛框7侧壁相连接。

工作原理：在使用该稻鳅人工培育养殖池时，先通过养殖池2顶端的开口处将泥鳅幼苗放置于养殖池2内，接着通过水稻种植板19将水稻幼苗种植在水稻种植板19上，当养殖池2内部的水温较低时，温度传感器22及时检测出来并将信号传递给单片机21，单片机21控制外接电源启动从而使得加热板23对养殖池2内部的水进行加热，当水温达到适当值时，温度传感器22检测传递信号给单片机21，单片机21切断外接电源，从而便于使得水温达到适合泥鳅生长的温度，便于泥鳅的快速生长，当该稻鳅人工培育养殖池使用一段时间后，多余的饵料经养殖池2底部的淤泥孔24进入第一淤泥槽3内逐渐沉淀，当第一淤泥槽3内部饵料达到最大值时，启动液压缸11带动液压杆10伸长，液压杆10带动第二淤泥槽8推动第一淤泥槽3移动，当第二淤泥槽8移动至原先第一淤泥槽3的位置时就可以将第一淤泥槽3内部的饵料清理出去，从而便于清理多余的饵料从而改善泥鳅的生长环境，当泥鳅生长一段时间需要捕捞出售时，启动第一电机15和第二电机16，在第一电机15的作用下带动转轴14转动，转轴14带动捕捉转轮13转动从而在捕捉槽1的作用下自动捕捞泥鳅，捕捞出的泥鳅自动进入筛框7内，在第二电机16的作用下带动电动推杆17伸缩，电动推杆17带动筛框7通过滑块在第二滑轨6内部滑动，在弹簧20的弹力作用下使得筛框7不断和养殖池2侧壁发生碰撞使得体积较小的泥鳅经筛孔12移出筛框7重新进入养殖池2内，从而将体积合格的泥鳅留在筛框7内部，等待出售，从而便于泥鳅的自动捕捞和挑选。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
