技术领域

本实用新型涉及茶叶种植滴灌装置技术领域，尤其涉及一种茶叶种植用滴灌装置。

背景技术

滴灌是迄今为止农田灌溉最节水的灌溉技术之一，但因滴灌技术价格较高，一度被称作“昂贵技术”，滴灌技术仅用于高附加值的经济作物中。

现有的茶叶种植用滴灌装置，由于滴灌装置的造价昂贵，使茶叶种植者的生产成本增加，从而增加了茶叶种植者的经济负担，现有的茶叶种植用滴灌装置，是一种固定的模式，在对不同高度的茶叶进行滴灌的时候，由于现有的滴灌装置是一种固定的高度，使其在进行滴灌的时候极易对茶叶树滴灌的不均匀，从而会使茶叶树上的茶叶部分生长发育不完美，导致茶叶上市的价格降低，造成茶叶种植者的经济损失，现有的茶叶用滴灌装置，是采用大量的水管进行滴灌的，这样在使用的时候会浪费大量的水资源，与国家号召节约水资源相矛盾，同时大量的水管会增加茶叶种植者的设备使用成本。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种茶叶种植用滴灌装置。

为了实现上述目的，本实用新型采用了如下技术方案：一种茶叶种植用滴灌装置，包括手推车本体和水泵，所述手推车本体的的上表面靠近一侧边缘处开设有凹口，且凹口的内表壁嵌设有水桶，所述水桶的前表面靠近一端边缘处贴附有液位计量片，所述水桶的一侧外表面中部开设有水桶出水口，所述水桶出水口的一端螺纹连接有水泵进水口，所述水泵的一侧外表面中部开设有水泵出水口，所述水泵出水口的一端连通有软管，所述软管的一端连通有分道管道，所述分道管道的两端连通有直管，所述直管的一端螺纹连通有喷头，所述手推车本体的上表面靠近另一侧的边缘处固定有第一伸缩杆，所述手推车本体为一种空心结构，且内部底面焊接有固定架，所述固定架的上表面靠近一侧边缘处固定有压力弹簧，且另一侧边缘处焊接有第二伸缩杆，所述压力弹簧的顶端固定有支板，所述支板的底面中部焊接有排齿，所述排齿的外表面啮合连接有齿轮，所述齿轮的中心处贯穿有转轴。

优选的，所述第一伸缩杆的顶部中心处开设有凹槽，且凹槽的内表壁与分道管道的外表面卡合。

优选的，所述转轴与第二伸缩杆的顶部贯穿。

优选的，所述排齿的底面中心处焊接有移动块，且移动块的底面靠近两侧边缘处均固定有压缩弹簧，并且压缩弹簧的底部固定有移动板。

优选的，所述固定架共设置有四个，且分为两组，并且每组的两个固定架之间贴附有海绵块。

优选的，所述水桶出水口的另一端连通有吸水管，且吸水管的一端螺纹连通有吸水头，并且吸水头的内表壁贴附有过滤网。

优选的，所述支板的上表面中部焊接有支杆，且支杆的顶端固定有固定座，并且固定座的顶部焊接有板座。

与现有技术相比，本实用新型的有益效果是：本实用新型中，在现有的茶叶种植用滴灌装置的基础上加以改进，首先采用手推车，在手推车上有水桶，通过水泵将水桶内的水吸出，调节第一伸缩杆的高度，可以对不同高度的茶叶树进行滴灌，这样可以更好的减少设备的使用成本，同时可以更加均匀的对茶叶树进行滴灌，使茶叶树上的茶叶均匀的生长发育，其次采用水推车可以减少使用水管，对水资源可以达到更好的节约，响应国家的号召，同时在水桶上有液位计量片，可以更好的控制水量对茶叶树进行滴灌，合理的对茶叶树进行滴灌，使茶叶树更好的生长。

附图说明

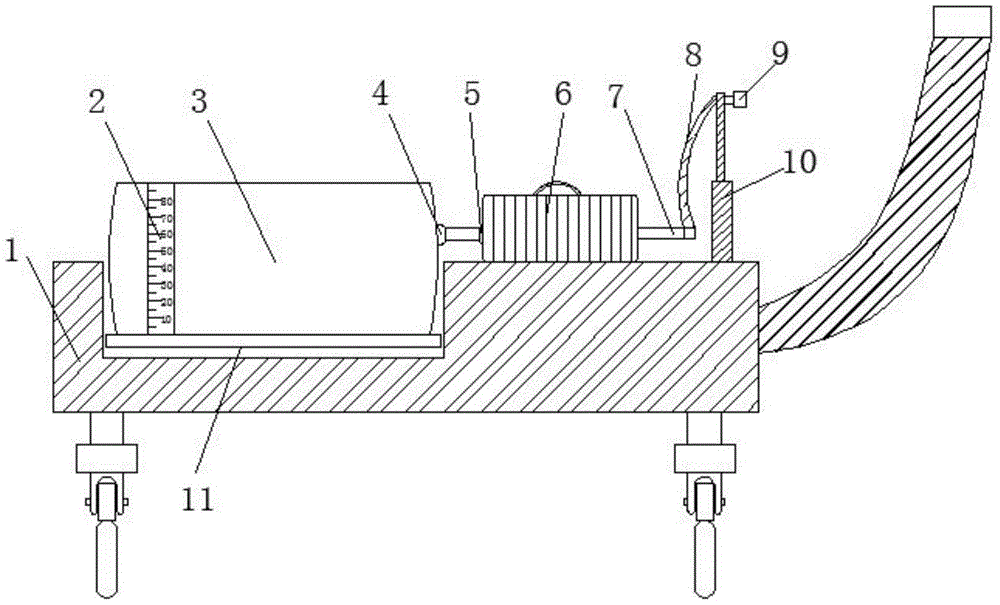

图1为本实用新型提出的一种茶叶种植用滴灌装置正视图；

图2为本实用新型提出的一种茶叶种植用滴灌装置手推车剖视图；

图3为本实用新型提出的一种茶叶种植用滴灌装置分道管道连接结构图。

图中：1、手推车本体；2、液位计量片；3、水桶；4、水桶出水口；5、水泵进水口；6、水泵；7、水泵出水口；8、软管；9、分道管道；10、第一伸缩杆；11、板座；12、吸水管；13、吸水头；14、固定座；15、海绵块；16、移动板；17、支杆；18、支板；19、压力弹簧；20、移动块；21、固定架；22、排齿；23、齿轮；24、转轴；25、压缩弹簧；26、第二伸缩杆；27、直管；28、喷头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参照图1-3，本实用新型提供的一种实施例：一种茶叶种植用滴灌装置，包括手推车本体1和水泵6，手推车本体1的的上表面靠近一侧边缘处开设有凹口，且凹口的内表壁嵌设有水桶3，水桶3用来储存水，可以更好的对茶叶树进行滴灌，水桶3的前表面靠近一端边缘处贴附有液位计量片2，可以更加合理的对茶叶树进行滴灌，使其更好的达到合理的使用水资源，水桶3的一侧外表面中部开设有水桶出水口4，便于将水桶3内部的水进行输送，水桶出水口4的一端螺纹连接有水泵进水口5，便于将水进行输送，水泵6的一侧外表面中部开设有水泵出水口7，便于将水进行输送，水泵出水口7的一端连通有软管8，可以通过软管8调节滴灌的高度进行调整，使其更加便捷的对茶叶树进行滴灌，软管8的一端连通有分道管道9，分道管道9的两端连通有直管27，可以更好的对水进行输送，同时更加便捷的对茶叶树进行滴灌，直管27的一端螺纹连通有喷头28，可以更加便捷的对茶叶树进行滴灌，手推车本体1的上表面靠近另一侧的边缘处固定有第一伸缩杆10，通过调节第一伸缩杆10的高度，可以更好的调高滴灌的高度，手推车本体1为一种空心结构，且内部底面焊接有固定架21，用于固定压力弹簧19和第二伸缩杆26，固定架21的上表面靠近一侧边缘处固定有压力弹簧19，可以更好的在手推车本体1移动的过程中，对水桶3进行减震，使其在移动的时候，更加的便捷，且另一侧边缘处焊接有第二伸缩杆26，通第二伸缩杆26拉动齿轮23，对震动进行消除，压力弹簧19的顶端固定有支板18，用于固定支杆17，支板18的底面中部焊接有排齿22，可以更好的与齿轮23啮合连接，排齿22的外表面啮合连接有齿轮23，齿轮23的中心处贯穿有转轴24，可以更好的使齿轮23进行转动。

第一伸缩杆10的顶部中心处开设有凹槽，且凹槽的内表壁与分道管道9的外表面卡合，可以更好的对分道管道9进行固定，同时对直管27进行固定，使其在进行滴灌的时候，更加的稳定，转轴24与第二伸缩杆26的顶部贯穿，可以更好的使齿轮23进行转动，排齿22的底面中心处焊接有移动块20，且移动块20的底面靠近两侧边缘处均固定有压缩弹簧25，并且压缩弹簧25的底部固定有移动板16，可以更好的对移动中的水桶3达到减震的效果，固定架21共设置有四个，且分为两组，并且每组的两个固定架21之间贴附有海绵块15，可以更好的对水桶3产生的余震进行消除，水桶出水口4的另一端连通有吸水管12，且吸水管12的一端螺纹连通有吸水头13，并且吸水头13的内表壁贴附有过滤网，可以更好的将水桶3内部的水进行输送，从而对茶叶树进行更好的滴灌，支板18的上表面中部焊接有支杆17，且支杆17的顶端固定有固定座14，并且固定座14的顶部焊接有板座11，可以更好的对水桶3进行固定。

工作原理：工作者在对茶叶树进行滴灌的时候，将水桶3内的水进行加满，推到手推车本体1到茶叶树的地里，在推动手推车本体1的时，会使水桶3产生震动，震动会传动到支杆17，支杆17会下压支板18，对压力弹簧19进行压动，从而达到第一次减震，排齿22受到压力会进行下降，带动齿轮23转动，齿轮23会拉动第二伸缩杆26达到二次减震效果，压力传送到移动块20上，会对压缩弹簧25进行压缩，移动板16会压动海绵块15，从而可以更好的对其进行减震，这样在移动的时候，会更加的便捷，在将手推车本体1移动到茶叶树旁，发动水泵6，将水桶3内部的水吸水，通过软管8、分道管道9和直管27，打开喷头28的开关对茶叶树进行滴灌，通过水桶3上的液位计量片2，可以合理的对茶叶树进行滴灌，这样可以更好的减少设备的使用成本，同时可以更加均匀的对茶叶树进行滴灌，使茶叶树上的茶叶均匀的生长发育，采用水推车可以减少使用水管，对水资源可以达到更好的节约，响应国家的号召，同时在水桶3上有液位计量片2，可以更好的控制水量对茶叶树进行滴灌，合理的对茶叶树进行滴灌，使茶叶树更好的生长。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
