技术领域

本实用新型是一种路桥用组合景观园林装置，属于景观园林技术领域。

背景技术

景观灯是现代景观中不可缺少的部分，它不仅自身具有较高的观赏性，还强调艺术灯的景观与景区历史文化、周围环境的协调统一。景观灯利用不同的造型、相异的光色与亮度来造景。

现有技术公开了申请号为：CN201620712667.9的一种路桥用组合景观园林装置，包括底座、固定架、种植座、支撑架、遮阳座、储水盒、滴灌管、太阳能电池板和微处理器，所述固定架设置在底座的底部，所述底座上固定有种植座，所述种植座内设有横向设置的隔板将种植座内部分隔为栽种层和保水层，所述隔板上设置有渗水孔，所述遮阳座通过支撑架设置在种植座的上方，所述遮阳座内设有储水盒，所述遮阳座的顶部设有集水槽，所述集水槽的底部设有集水孔，所述储水盒的底部设有滴灌管，所述滴灌管的下部埋入栽种层内，所述滴灌管上设有电磁阀。本实用新型结构设计合理，有效节约电能和水资源，有益于景观植物的正常生长。但是其不足之处在于设备安装到道路或桥梁需要准备不同安装件对其进行安装，且安装件较多，且安装过程较为复杂，费时费力。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种路桥用组合景观园林装置，以解决上述设备设备安装到道路或桥梁需要准备不同安装件对其进行安装，且安装件较多，且安装过程较为复杂，费时费力的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种路桥用组合景观园林装置，其结构包括支撑杆、连接件、底盘、灯带、接座、彩光透明罩、灯泡、遮盖，所述支撑杆整体为表面硬实内部中空的一体化圆柱体结构，所述支撑杆底部上设有连接件，所述连接件设在底盘顶部上且底部表面与底盘顶部表面焊接，所述支撑杆顶部四周设有灯带，所述支撑杆顶部表面中央设有接座，所述接座与灯泡一端采用过渡连接，所述灯泡外四周设有彩光透明罩，所述彩光透明罩底部四周与支撑杆顶部嵌合连接，所述彩光透明罩顶部四周与遮盖底部表面嵌合连接，所述遮盖底部表面中央与灯泡顶部紧固连接；所述连接件由连接主体、铆钉、滑块、弹簧、滑套、锁口、限位块、铰链板、安装板组成，所述连接主体两侧内滑套，所述滑套内设有铆钉，所述铆钉整体为一体化“T”型，所述铆钉顶部两侧固定焊接有滑块，所述滑块与滑套内壁表面采用活动连接，所述滑套底部左右两侧固定设有锁口，所述铆钉中段套设有弹簧，所述弹簧底端与限位块紧固连接，所述限位块两侧与滑套底部两侧内壁焊接，所述连接主体左右两侧表面与铰链板一端焊接，所述铰链板另一端与安装板采用铰链连接，所述连接主体与支撑杆底部紧固连接。

进一步地，所述支撑杆两端分别连接有连接件、底盘、灯带、接座。

进一步地，所述接座、灯泡设在彩光透明罩内。

进一步地，所述滑套内设有铆钉、滑块、弹簧、锁口。

进一步地，所述限位块与铆钉采用贯穿连接。

进一步地，所述安装板与连接主体侧表面相互构成一个“┫”型。

进一步地，所述灯带与灯泡相互组合到支撑杆上。

进一步地，所述灯泡是一种通过电能而发光发热的照明源。

有益效果

本实用新型一种路桥用组合景观园林装置，设有连接件，安装到道路时将铆钉向下敲入进去，让铆钉两侧上的滑块顺着滑套向下移动，同时弹簧跟着压缩，让铆钉被敲到到地面上进行连接，同时其滑块滑入到锁口处进行固定锁紧，来完成路面的连接，在安装到桥上时配合铰链板将安装板转动到与桥面贴合，并旋紧螺钉进行安装即可，使得在安装到道路或桥梁过程中能更为便利，有效减少连接件的准备量，同时还节省了较多的安装步骤，让安装过程更为简单，并且在提高安装效率的同时还能保证整个安装的紧固性，让设备使用更为安全、稳定，省时省力。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

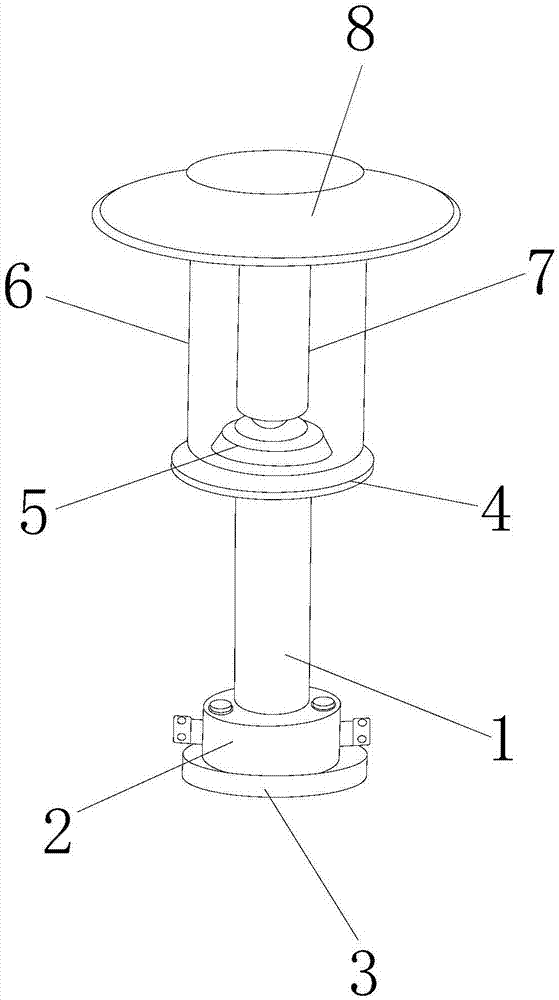

图1为本实用新型一种路桥用组合景观园林装置的结构示意图；

图2为本实用新型的连接件剖面示意图。

图3为本实用新型的连接件局部放大示意图。

图中：支撑杆-1、连接件-2、连接主体-201、铆钉-202、滑块-203、弹簧-204、滑套-205、锁口-206、限位块-207、铰链板-208、安装板-209、底盘-3、灯带-4、接座-5、彩光透明罩-6、灯泡-7、遮盖-8。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图3，本实用新型提供一种技术方案：一种路桥用组合景观园林装置，其结构包括支撑杆1、连接件2、底盘3、灯带4、接座5、彩光透明罩6、灯泡7、遮盖8，所述支撑杆1整体为表面硬实内部中空的一体化圆柱体结构，所述支撑杆1底部上设有连接件2，所述连接件2设在底盘3顶部上且底部表面与底盘3顶部表面焊接，所述支撑杆1顶部四周设有灯带4，所述支撑杆1顶部表面中央设有接座5，所述接座5与灯泡7一端采用过渡连接，所述灯泡7外四周设有彩光透明罩6，所述彩光透明罩6底部四周与支撑杆1顶部嵌合连接，所述彩光透明罩6顶部四周与遮盖8底部表面嵌合连接，所述遮盖8底部表面中央与灯泡7顶部紧固连接；所述连接件2由连接主体201、铆钉202、滑块203、弹簧204、滑套205、锁口206、限位块207、铰链板208、安装板209组成，所述连接主体201两侧内滑套205，所述滑套205内设有铆钉202，所述铆钉202整体为一体化“T”型，所述铆钉202顶部两侧固定焊接有滑块203，所述滑块203与滑套205内壁表面采用活动连接，所述滑套205底部左右两侧固定设有锁口206，所述铆钉202中段套设有弹簧204，所述弹簧204底端与限位块207紧固连接，所述限位块207两侧与滑套205底部两侧内壁焊接，所述连接主体201左右两侧表面与铰链板208一端焊接，所述铰链板208另一端与安装板209采用铰链连接，所述连接主体201与支撑杆1底部紧固连接，所述支撑杆1两端分别连接有连接件2、底盘3、灯带4、接座5，所述接座5、灯泡7设在彩光透明罩6内，所述滑套205内设有铆钉202、滑块203、弹簧204、锁口206，所述限位块207与铆钉202采用贯穿连接，所述安装板209与连接主体201侧表面相互构成一个“┫”型。

本专利所说的弹簧204是一种利用弹性来工作的机械零件。用弹性材料制成的零件在外力作用下发生形变，除去外力后又恢复原状，所述铰链板208是用来连接两个固体并允许两者之间做相对转动的机械装置。

在进行使用时，首先将设备安装到道路或桥梁上，接着电源连接到一起，在与外界的控制系统连接到一起，然后在夜间时让将电流输送到接座5与灯带4上，让灯带4与灯泡7通电发亮，而灯泡7发亮的同时光线照射到彩光透明罩6上来将光线呈不同颜色来照射出来，为道路或桥梁提高一种视觉美的景观享受，在配合遮盖8来对设备进行保护，避免灯泡7被直接暴晒或因雨水状况而导致设备顺坏的现象，油脂延长设备使用寿命，且设备的支撑杆处还设有连接件2，在安装到道路时将设备底盘3与底面接触，然后将铆钉202向下敲入进去，让铆钉202两侧上的滑块203顺着滑套205向下移动，同时弹簧204跟着压缩，让铆钉202被敲到到地面上进行连接，同时其滑块203滑入到锁口206处进行固定锁紧，来完成路面的连接，在安装到桥上时配合铰链板208将安装板209转动到与桥面贴合，并旋紧螺钉进行安装即可，使得在安装到道路或桥梁过程中能更为便利，有效减少连接件的准备量，同时还节省了较多的安装步骤，让安装过程更为简单，并且在提高安装效率的同时还能保证整个安装的紧固性，让设备使用更为安全、稳定，省时省力。

本实用新型解决的问题是设备安装到道路或桥梁需要准备不同安装件对其进行安装，且安装件较多，且安装过程较为复杂，费时费力，本实用新型通过上述部件的互相组合，使得在安装到道路或桥梁过程中能更为便利，有效减少连接件的准备量，同时还节省了较多的安装步骤，让安装过程更为简单，并且在提高安装效率的同时还能保证整个安装的紧固性，让设备使用更为安全、稳定，省时省力。具体如下所述:

所述连接主体201两侧内滑套205，所述滑套205内设有铆钉202，所述铆钉202整体为一体化“T”型，所述铆钉202顶部两侧固定焊接有滑块203，所述滑块203与滑套205内壁表面采用活动连接，所述滑套205底部左右两侧固定设有锁口206，所述铆钉202中段套设有弹簧204，所述弹簧204底端与限位块207紧固连接，所述限位块207两侧与滑套205底部两侧内壁焊接，所述连接主体201左右两侧表面与铰链板208一端焊接，所述铰链板208另一端与安装板209采用铰链连接，所述连接主体201与支撑杆1底部紧固连接。
