技术领域

本实用新型涉及医疗用品技术领域，具体为一种医院用防臭鞋柜。

背景技术

随着经济发展，人民生活水平的提高，医疗事业的发展也越来越蓬勃，医务工作者越来越多，护士重要的医务工作者，护士有专用的工作服、工作帽和工作鞋等，在更衣室都会放有鞋架或鞋柜，供护士使用，但是所有的工作鞋的样式都是相同的，很多人的放在一起容易混淆，且护士每天的工作就是不停行走，医院细菌多，穿过的鞋子带着病毒细菌，鞋子的内部常有汗味，甚至其它臭气，鞋柜内容易滋生和传播病菌，而医院内的更衣室为了保护隐私，大多都是封闭式的，鞋子散发的臭味很难尽快排除，造成更衣室内气味难闻，即使有换气扇也无法改善。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种医院用防臭鞋柜，具备等优点，解决了问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种医院用防臭鞋柜，包括柜体，所述柜体的底部四角均固定连接有支撑脚，所述柜体的一侧设置有柜门，所述柜体的一侧固定连接有合页，所述柜门远离合页的一侧固定连接有把手，所述柜体内固定连接有第一隔板，所述第一隔板的两侧和柜体的两侧内壁上均开设有卡槽，所述卡槽内设置有卡块，所述卡块远离卡槽的一端固定连接有第二隔板，所述第一隔板和第二隔板上均开设有通风孔，所述第一隔板的两侧位于第二隔板的上方固定连接有支撑架，所述支撑架的顶部设置有空气清新器，所述第二隔板的一侧固定连接有姓名槽，所述第二隔板的顶部固定连接有鞋架，所述鞋架的顶部固定连接有限位杆，所述柜体的顶部固定连接有吸风机，所述吸风机远离柜体的一侧套接有排风管，所述柜体的底部固定连接有吹风机，所述吸风机和吹风机上设置有定时开关。

优选的，所述支撑架的底部设置有支撑板，支撑板的顶部固定连接有栏杆。

优选的，所述鞋架由四个支撑柱和两个支撑杆连接而成。

优选的，所述空气清新器内设置有活性炭。

优选的，所述吸风机和吹风机的一侧均固定连接有安装板，安装板内设置有固定螺栓。

优选的，所述排风管远离吸风机的一端延伸至户外。

(三)有益效果

与现有技术相比，本实用新型提供了一种医院用防臭鞋柜，具备以下有益效果：

1、本实用新型通过柜体、支撑脚、柜门、通风孔、支撑架、空气清新器、鞋架、限位杆、吸风机、排风管、吹风机、定时开关、支撑板、栏杆、安装板和固定螺栓，改变传统的医院用鞋柜散发的臭味很难尽快排除，造成更衣室内气味难闻的缺点，只需要打开空气清新器，设置定时开关定时打开吹风机和吸风机，将鞋柜内的臭味排出即可达到防臭的效果。

2、本实用新型通过柜体、支撑脚、柜门、合页、把手、第一隔板、卡槽、卡块、第二隔板和姓名槽，改变传统的医院用鞋架或鞋柜，由于护士的工作鞋的样式都是相同的，很多人的鞋子放在一起容易混淆的缺点，只需要分隔空间，将姓名卡片插入姓名槽，即可防止混淆。

附图说明

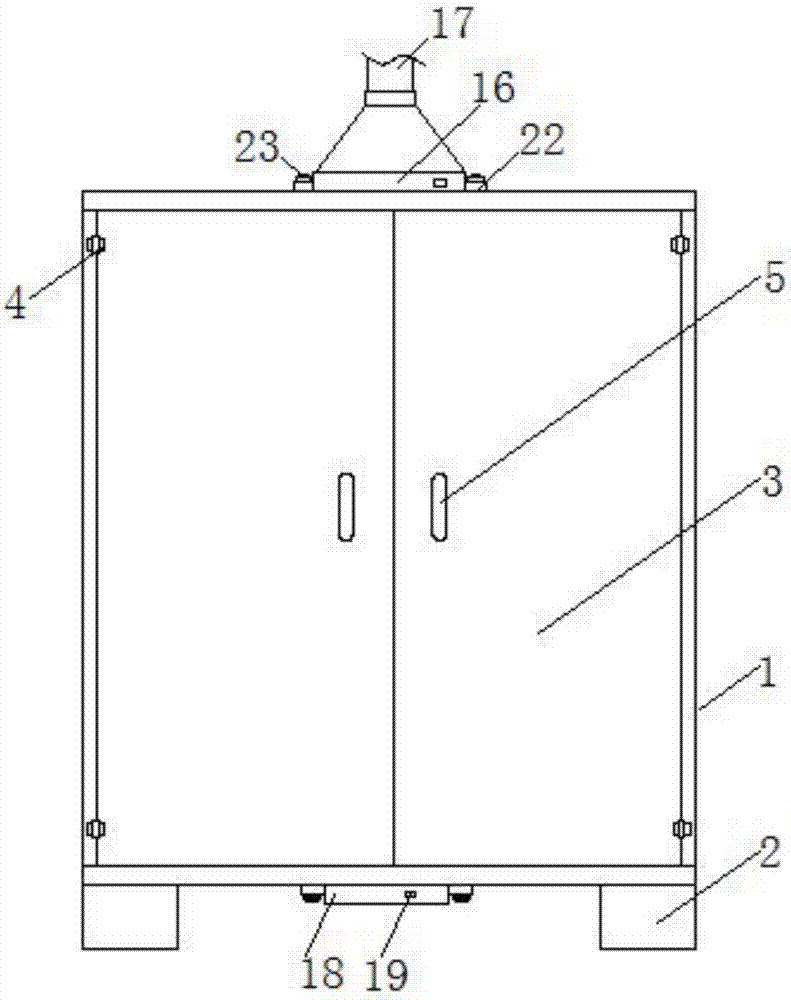

图1为本实用新型正视图；

图2为本实用新型正剖面图；

图3为图2中A处的放大图。

图中：1柜体、2支撑脚、3柜门、4合页、5把手、6第一隔板、7卡槽、8卡块、9第二隔板、10通风孔、11支撑架、12空气清新器、13姓名槽、14鞋架、15限位杆、16吸风机、17排风管、18吹风机、19定时开关、20支撑板、21栏杆、22安装板、23固定螺栓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种医院用防臭鞋柜，包括柜体1，柜体1的底部四角均固定连接有支撑脚2，支撑脚2将柜体1支撑在地面上，同时使得柜体1的底部与地面之间存在一定的距离，便于通风，柜体1的一侧设置有柜门3，柜门3防止臭味从鞋柜内向柜体1外扩散，柜体1的一侧固定连接有合页4，合页4由两个连接片和一个滚轴构成，合页4将柜门3固定在柜体1上，柜门3远离合页4的一侧固定连接有把手5，把手5使得便于开启或是关闭柜门3，柜体1内固定连接有第一隔板6，第一隔板6将柜体1内的空间垂直划分为两个空间，第一隔板6的两侧和柜体1的两侧内壁上均开设有卡槽7，卡槽7内设置有卡块8，卡块8远离卡槽7的一端固定连接有第二隔板9，第二隔板9通过卡块8和卡槽7卡接在第一隔板6上，使得更稳固耐用，第二隔板9将柜体1内的空间划分为十个隔间，第一隔板6和第二隔板9上均开设有通风孔10，便于通风换气，第一隔板6的两侧位于第二隔板9的上方固定连接有支撑架11，支撑架11的底部设置有支撑板20，支撑板20的顶部固定连接有栏杆21，支撑架11的顶部设置有空气清新器12，栏杆21防止空气清新器12掉落，空气清新器12内设置有活性炭，活性炭有助于吸附臭味和细菌，第二隔板9的一侧固定连接有姓名槽13，姓名槽13为透明的塑料隔板构成的空腔，第二隔板9的顶部固定连接有鞋架14，鞋架14由四个支撑柱和两个支撑杆连接而成，鞋架14的顶部固定连接有限位杆15，鞋架14的数量为两个，间隔安装，将鞋子架空，有利于通风，限位杆15倾斜，有利于固定鞋子，柜体1的顶部固定连接有吸风机16，吸风机16远离柜体1的一侧套接有排风管17，排风管17远离吸风机16的一端延伸至户外，柜体1的底部固定连接有吹风机18，吸风机16和吹风机18上设置有定时开关19，吸风机16和吹风机18的一侧均固定连接有安装板22，安装板22内设置有固定螺栓23。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

在使用时，将鞋子放在限位杆15之间的空隙中，打开空气清新器12，在姓名槽13中插入姓名卡片，关闭柜门3，设置定时开关19的定时时间，达到时间后，吹风机18向柜体1内吹风，同时吸风机16将柜体1内的空气吸入到排风管17中排到户外。

综上所述，本实用新型通过柜体1、支撑脚2、柜门3、通风孔10、支撑架11、空气清新器12、鞋架14、限位杆15、吸风机16、排风管17、吹风机18、定时开关19、支撑板20、栏杆21、安装板22和固定螺栓23，改变传统的医院用鞋柜散发的臭味很难尽快排除，造成更衣室内气味难闻的缺点，只需要打开空气清新器12，设置定时开关19定时打开吹风机18和吸风机16，将鞋柜内的臭味排出即可达到防臭的效果；通过柜体1、支撑脚2、柜门3、合页4、把手5、第一隔板6、卡槽7、卡块8、第二隔板9和姓名槽13，改变传统的医院用鞋柜，由于护士的工作鞋的样式都是相同的，很多人的鞋子放在一起容易混淆的缺点，只需要分隔空间，将姓名卡片插入姓名槽13，即可防止混淆。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
