技术领域

本实用新型涉及医疗技术领域，具体为一种可固定医疗用具的医疗小推车用托盘。

背景技术

小推车作为一种方便的转运工具在医院的各个治疗室和病房之间使用，为了方便多个医疗用具的整体拿取，经常需要在小推车上放置托盘，目前医院所用的托盘还存在不能对医疗用具实现固定的情况，导致医疗用具在用小推车运输的过程中，容易因小推车晃动而产生磨损，从而容易使医疗用具发生损坏。

实用新型内容

本实用新型的目的在于提供一种可固定医疗用具的医疗小推车用托盘，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可固定医疗用具的医疗小推车用托盘，包括托盘本体，所述托盘本体内壁的上下两侧面均开设有滑槽，且两个滑槽的内壁上均滑动连接有滑块，且两个滑块的下表面和上表面分别与活动板的上表面和下表面固定连接，所述活动板的侧面与滑杆的一端搭接，所述滑杆的另一端与活动杆的一端固定连接，所述滑杆的表面套接有滑套，所述滑套卡接在托盘本体的侧面，所述活动板的侧面通过伸缩杆与托盘本体内壁的侧面固定连接，所述伸缩杆的表面套接有弹簧，所述活动杆通过其下表面设置的齿牙与齿轮啮合，所述齿轮的内部卡接有轴承，所述轴承的内部套接有转轴，所述齿轮的正面设置有把手，所述转轴的背面与固定杆一端的正面固定连接，所述固定杆远离转轴的一端与托盘本体外壁的侧面固定连接，所述活动板和托盘本体内壁相对的侧面均固定连接有海绵片。

优选的，所述托盘本体底部的四角处均设置有支撑腿。

优选的，所述伸缩杆的数量为两个，且两个伸缩杆分别位于滑杆的两侧，且两个伸缩杆与滑杆之间的距离相等。

优选的，所述海绵片的厚度为五厘米。

优选的，所述把手的表面设置有防滑纹。

与现有技术相比，本实用新型的有益效果是：该可固定医疗用具的医疗小推车用托盘，采用滑槽和滑块的配合的方式，当滑杆推动活动板时，活动板的移动更加平稳，通过设置伸缩杆和弹簧，使活动板将医疗用具的固定更加稳固，通过滑槽、滑块、活动板、滑杆、活动杆、滑套、伸缩杆、齿牙、齿轮、轴承、转轴、把手和固定杆之间的配合，使医疗用具在托盘本体内得到了有效的固定，从而使托盘本体移动时不会引起医疗用具的晃动，从而避免了医疗用具因晃动而产生磨损，从而有效的保护了医疗用具完好性。

附图说明

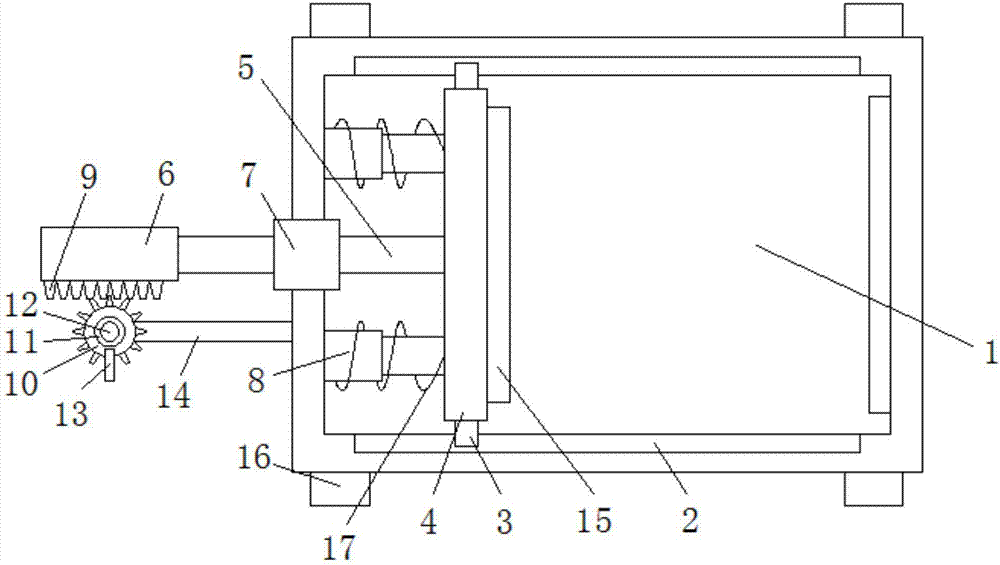

图1为本实用新型正视的剖面结构示意图。

图中：1托盘本体、2滑槽、3滑块、4活动板、5滑杆、6活动杆、7滑套、8伸缩杆、9齿牙、10齿轮、11轴承、12转轴、13把手、14固定杆、15海绵片、16支撑腿、17弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种可固定医疗用具的医疗小推车用托盘，包括托盘本体1，托盘本体1内壁的上下两侧面均开设有滑槽2，且两个滑槽2的内壁上均滑动连接有滑块3，且两个滑块3的下表面和上表面分别与活动板4的上表面和下表面固定连接，通过设置滑槽2和滑块3，当滑杆5推动活动板4滑动时，使活动板4的滑动更加平稳，活动板4的侧面与滑杆5的一端搭接，滑杆5的另一端与活动杆6的一端固定连接，滑杆5的表面套接有滑套7，滑套7卡接在托盘本体1的侧面，通过设置滑套7，当医护人员转动把手13，使滑杆5在滑套7内移动时磨损更小，从而保证了滑杆5的使用寿命，活动板4的侧面通过伸缩杆8与托盘本体1内壁的侧面固定连接，伸缩杆8的表面套接有弹簧17，伸缩杆8的数量为两个，且两个伸缩杆8分别位于滑杆5的两侧，且两个伸缩杆8与滑杆5之间的距离相等，通过设置两个伸缩杆8和弹簧17，当滑杆5推动活动板4移动时，使其能够跟随活动板4伸长，使弹簧17的弹力挤压活动板4，从而使活动板4将医疗用具实现固定，活动杆6通过其下表面设置的齿牙9与齿轮10啮合，齿轮10的内部卡接有轴承11，轴承11的内部套接有转轴12，齿轮10的正面设置有把手13，把手13的表面设置有防滑纹,通过设置把手13，使医护人员控制齿轮10的运转更加方便，转轴12的背面与固定杆14一端的正面固定连接，固定杆14远离转轴12的一端与托盘本体1外壁的侧面固定连接，通过设置固定杆14，使转轴12的固定更加稳固，从而使齿轮10运转时不会向内外侧移动与齿牙9脱离的情况发生，从而保证了齿轮10和齿牙9的正常啮合工作，活动板4和托盘本体1内壁相对的侧面均固定连接有海绵片15，海绵片15的厚度为五厘米，通过设置海绵片15，当活动板4推动挤压医疗用具时，起到了缓冲减压的作用，托盘本体1底部的四角处均设置有支撑腿16。

工作原理：当医护人员需要把托盘本体1内的医疗用具固定时，由于弹簧17的弹力将活动板4向右移动，从而使两个海绵片15将医疗用具夹紧，当需要取出医疗用具时，只需通过转动把手13，使齿轮10正转，使齿牙9带动活动杆6向左侧移动，从而使滑杆5推动活动板4向托盘本体1向左移动，使伸缩杆8和弹簧17缩短，当两个海绵片15把医疗用具分离时，即可使医护人员停止转动把手13，从而可以取出医疗用具。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
