技术领域

本实用新型涉及医疗技术领域，具体为一种防倾倒的医疗用粉碎机。

背景技术

计划经济体制下，医疗卫生体系定位明确，中国的医疗卫生创造了一系列辉煌，在医疗服务、预防保健等各个方面都取得了很大的成就，农村和城镇的医疗服务也在这时全面展开，医疗服务的可及性大大增强，医疗设备也越来越发达，很多一次性的医疗器械需要处理，因此人们建造出了医疗用粉碎机。

当前的医疗用粉碎机分为固液分离医疗用粉碎机和固体医疗用粉碎机。

当前的医疗用粉碎机由于在粉碎机工作的时候，粉碎刀片和需要粉碎的一次性医疗器械之间的切割会使粉碎机本体剧烈震动，容易倾倒，使搅拌机损坏，粉碎后的残渣摔落在地上，容易对人造成意外伤害。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种防倾倒的医疗用粉碎机，解决了上述背景技术中提到的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种防倾倒的医疗用粉碎机，包括粉碎机本体和防倒板，所述粉碎机本体放置在防倒板的顶部，所述防倒板的顶部两侧均固定连接有固定块，所述固定块的顶部分别固定连接有弹簧筒和限位块，所述限位块位于弹簧筒的内部，所述限位块的顶部固定连接有弹簧，所述弹簧远离限位块的一端固定连接有圆板，所述粉碎机本体的两侧均固定连接有防倒块，所述防倒块远离粉碎机本体的一侧固定连接有铰块，所述铰块远离防倒块的一侧铰接有第一活动杆，所述第一活动杆远离铰块的一端铰接有第二活动杆，所述第二活动杆远离第一活动杆的一端固定连接有横块，所述圆板的顶部固定连接有伸缩柱，所述伸缩柱远离圆板的一端贯穿弹簧筒的内顶壁与横块固定连接。

优选的，所述粉碎机本体的顶部中央固定连接有电机，所述粉碎机本体的内顶壁中央开设有小孔，所述电机的输出端通过联轴器固定连接有转轴，所述转轴远离电机的一端贯穿小孔与设置在粉碎机本体内部的固定套固定连接，所述固定套的侧面固定连接有粉碎刀片。

优选的，所述小孔的内壁固定连接有轴承，所述轴承的内圈与转轴套接。

优选的，所述粉碎机本体的顶部左侧固定连通有处理入管，所述粉碎机本体的内底壁右侧固定连通有处理出管。

优选的，所述圆板的侧面固定连接有橡胶圈，所述橡胶圈的外圈与弹簧筒的内壁活动连接。

优选的，所述防倒板的底部两侧均固定连接有支撑腿，所述支撑腿的底部固定连接有防滑层。

(三)有益效果

本实用新型提供了一种防倾倒的医疗用粉碎机，具备的有益效果如下：

该防倾倒的医疗用粉碎机，通过设置了防倒板、第一活动杆、弹簧、弹簧筒和伸缩柱，使医疗用粉碎机具备了防倒的功能，有效的解决了当前的医疗用粉碎机由于在粉碎机工作的时候，粉碎刀片和需要粉碎的一次性医疗器械之间的切割会使粉碎机本体剧烈震动，容易倾倒，使搅拌机损坏，粉碎后的残渣摔落在地上，容易对人造成意外伤害的问题。

附图说明

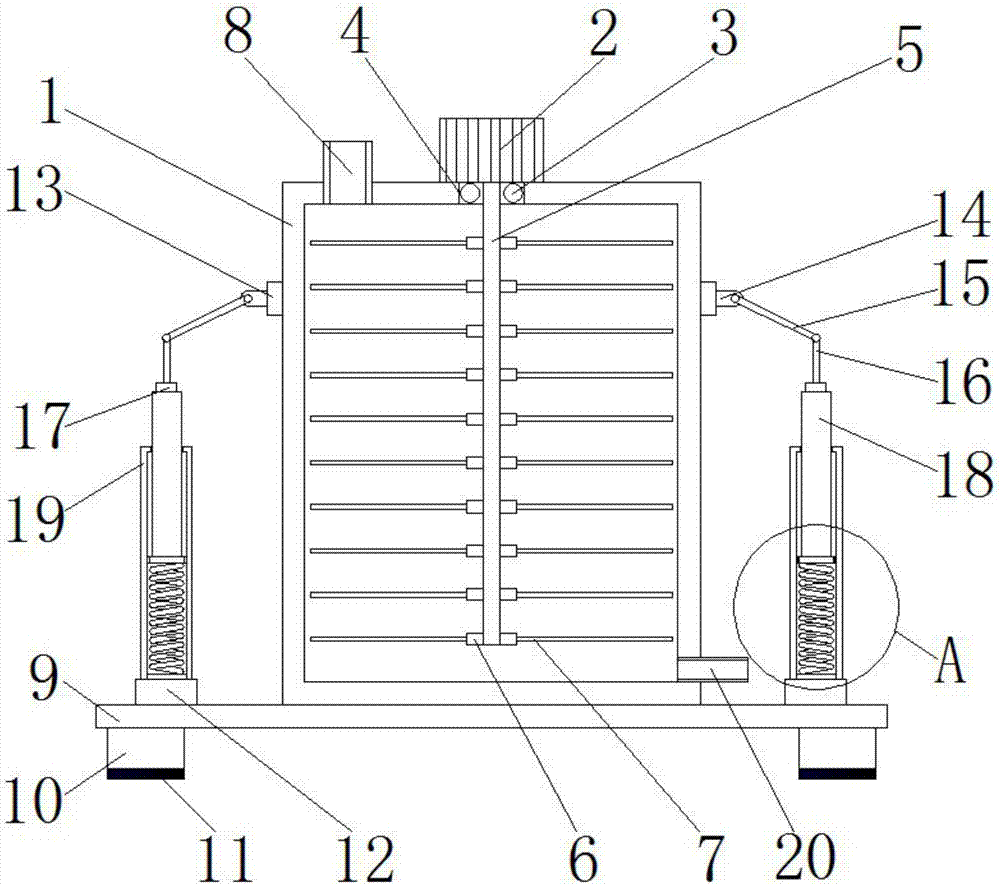

图1为本实用新型结构示意图；

图2为本实用新型图1中A处的放大图。

其中，1粉碎机本体、2电机、3轴承、4小孔、5转轴、6固定套、7粉碎刀片、8处理入管、9防倒板、10支撑腿、11防滑层、12固定块、13防倒块、14铰块、15第一活动杆、16第二活动杆、17横块、18伸缩柱、19弹簧筒、20处理出管、21橡胶圈、22弹簧、23限位块、24圆板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种防倾倒的医疗用粉碎机，如图1-2所示，包括粉碎机本体1和防倒板9，粉碎机本体1放置在防倒板9的顶部，由于防倒板9的顶部面积大于粉碎机本体1底部的面积，使粉碎机本体1不易倾倒，粉碎机本体1的顶部左侧固定连通有处理入管8，粉碎机本体1的内底壁右侧固定连通有处理出管20，防倒板9的顶部两侧均固定连接有固定块12，固定块12的顶部分别固定连接有弹簧筒19和限位块23，限位块23位于弹簧筒19的内部，限位块23的顶部固定连接有弹簧22，弹簧22远离限位块23的一端固定连接有圆板24，圆板24的侧面固定连接有橡胶圈21，橡胶圈21的外圈与弹簧筒19的内壁活动连接，通过设置橡胶圈21，减小圆板24与弹簧筒19内壁的摩擦，延长弹簧筒19的使用寿命，粉碎机本体1的两侧均固定连接有防倒块13，防倒块13远离粉碎机本体1的一侧固定连接有铰块14，铰块14远离防倒块13的一侧铰接有第一活动杆15，第一活动杆15远离铰块14的一端铰接有第二活动杆16，第二活动杆16远离第一活动杆15的一端固定连接有横块17，圆板24的顶部固定连接有伸缩柱18，伸缩柱18远离圆板24的一端贯穿弹簧筒19的内顶壁与横块17固定连接，粉碎机本体1的顶部中央固定连接有电机2，粉碎机本体1的内顶壁中央开设有小孔4，电机2的输出端通过联轴器固定连接有转轴5，转轴5远离电机2的一端贯穿小孔4与设置在粉碎机本体1内部的固定套6固定连接，固定套6的侧面固定连接有粉碎刀片7，小孔4的内壁固定连接有轴承3，轴承3的内圈与转轴5套接，防倒板9的底部两侧均固定连接有支撑腿10，支撑腿10的底部固定连接有防滑层11，防滑层11是采用厚度为0.7cm的橡胶材料，通过设置防滑层11，增大支撑腿10与地面的摩擦，增强粉碎机的稳定性。

工作原理：将需要处理的一次性器械从处理入管8放入，启动电机2，转轴5带动粉碎刀片7将一次性器械粉碎，并从处理出管20排除，粉碎过程产生的震动通过防倒块13依次传递到伸缩柱18，通过弹簧19减弱震动，从而防止粉碎机倾倒。

综上所述，该防倾倒的医疗用粉碎机，通过设置了防倒板9、第一活动杆15、弹簧22、弹簧筒19和伸缩柱18，使医疗用粉碎机具备了防倒的功能，有效的解决了当前的医疗用粉碎机由于在粉碎机工作的时候，粉碎刀片7和需要粉碎的一次性医疗器械之间的切割会使粉碎机本体1剧烈震动，容易倾倒，使搅拌机损坏，粉碎后的残渣摔落在地上，容易对人造成意外伤害的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序，而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
