技术领域

本实用新型涉及医疗技术领域，具体为一种方便使用的输液架。

背景技术

输液架是用于为吊挂药液瓶或袋配套用品，是医护必备设备，主要有折叠伸缩式、天轨式和立式等，各种形式都有各自优缺点，在输液室使用的输液架多为可移动的，而现有的一些输液架多为在输液架顶部设置圆盘，在圆盘的外缘上设置挂钩用来挂输液瓶，而病人围坐在四周，导致在输液时非常拥挤，使得病人在输液时很不方便，若将挂钩设置在横杆上排开，又往往由于横杆太长导致不便于移动，从而给医务人员的工作带来了麻烦。

实用新型内容

本实用新型的目的在于提供一种方便使用的输液架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便使用的输液架，包括底板，所述底板的下表面设置有万向轮，所述底板下表面的中心处固定连接有制动装置，所述底板的上表面通过支撑杆固定连接在第一横杆下表面的一端，所述第一横杆的右侧面开设有空槽和两个长孔，所述空槽位于两个长孔之间，所述空槽内表面的顶部和底部均开设有限位孔，并且两个限位孔均位于两个长孔的左方，所述第一横杆的右方设置有第二横杆，所述第二横杆的左侧面固定连接有两个固定杆，并且两个固定杆的正面均通过销轴与活动杆一端的背面活动连接，并且两个活动杆的另一端均位于两个限位孔内，并且两个活动杆的相对面通过弹簧固定连接，所述第二横杆左端的上表面和下表面均固定连接有圆杆，并且两个圆杆的左端均位于两个长孔内。

优选的，所述万向轮的数量为四个，并且四个万向轮分别位于底板下表面的四角处，所述底板的上表面固定连接有重块，所述重块位于支撑杆的右方。

优选的，所述长孔的直径略大于圆杆的直径，所述第一横杆和第二横杆的长度相等，所述第一横杆和第二横杆的下表面均固定连接有若干挂钩，各个挂钩之间的距离为五十厘米。

优选的，所述制动装置包括电动推杆，所述底板下表面的中心处通过电动推杆固定连接有托板，所述托板位于四个万向轮之间，所述托板下表面的四角处均固定连接有支撑腿。

优选的，所述支撑杆的正面固定连接有控制面板和蓄电池，所述蓄电池位于控制面板的上方，所述蓄电池的输出端与控制面板的输入端电连接，所述电动推杆的输入端与控制面板的输出端电连接。

与现有技术相比，本实用新型的有益效果是：该方便使用的输液架，在输液室使用时，采用将挂钩设置在第一横杆和第二横杆的下表面，从而将若干挂钩横向分散开，从而使得病人横向分散坐开不再拥挤，方便了病人的输液，通过设置活动杆、空槽、限位孔和弹簧，用手捏动两个活动杆相互靠近，从而使得第二横杆与第一横杆分离，将第二横杆拆卸下来，可以更加方便地移动整个装置，从而方便了医务人员的工作，重块和第一横杆分别位于支撑杆的两侧，第二横杆和第一横杆分离后，保证了在移动第一横杆时，第一横杆能够保持稳定移动而不会出现向左倾斜，从而方便了医务人员的工作，长孔的直径略大于圆杆的直径，使得圆杆可以很顺畅的插进长孔中，进一步保证了第一横杆和第二横杆连接的稳定性，从而保证了输液瓶挂在挂钩上的稳定性，使得病人可以更好地输液。

附图说明

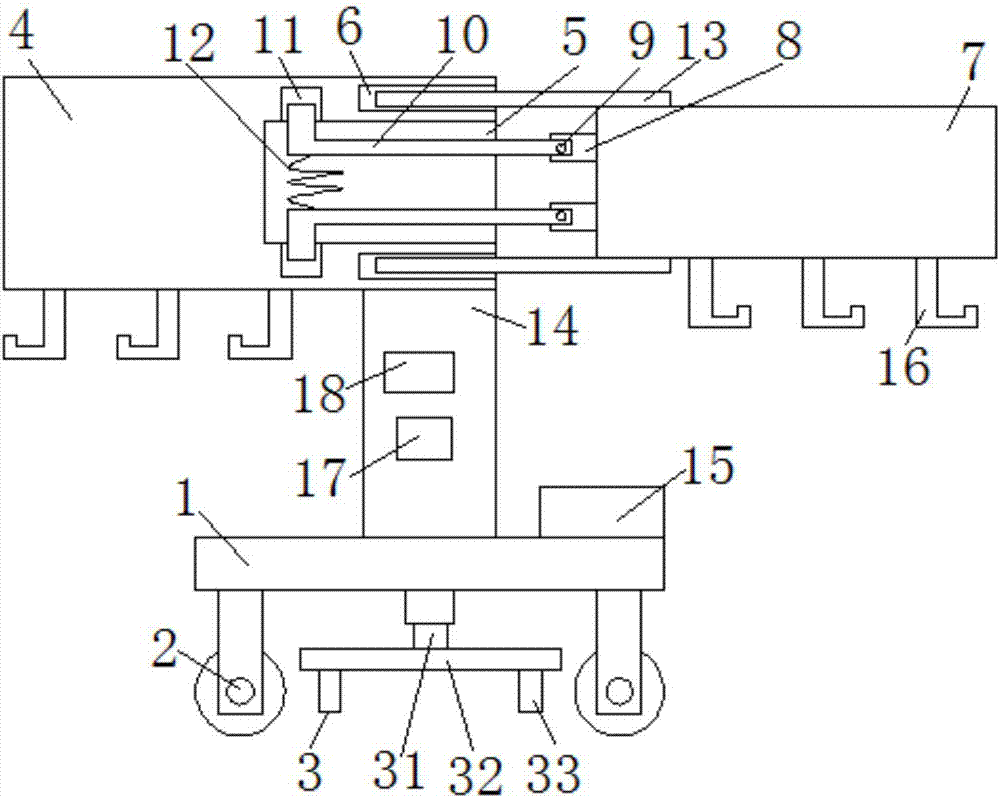

图1为本实用新型正视的剖面结构示意图。

图中：1底板、2万向轮、3制动装置、31电动推杆、32托板、33支撑腿、4第一横杆、5空槽、6长孔、7第二横杆、8固定杆、9销轴、10活动杆、11限位孔、12弹簧、13圆杆、14支撑杆、15重块、16挂钩、17控制面板、18蓄电池。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：一种方便使用的输液架，包括底板1，底板1的下表面设置有万向轮2，万向轮2的数量为四个，并且四个万向轮2分别位于底板1下表面的四角处，通过设置四个万向轮2，使得整个装置在移动过程中更加灵活，也保证了整个装置在移动过程中更加稳定，底板1的上表面固定连接有重块15，重块15位于支撑杆14的右方，重块15和第一横杆4分别位于支撑杆14的两侧，第二横杆7和第一横杆4分离后，保证了在移动第一横杆4时，第一横杆4能够保持稳定移动而不会出现向左倾斜，从而方便了医务人员的工作，底板1下表面的中心处固定连接有制动装置3，制动装置3包括电动推杆31，底板1下表面的中心处通过电动推杆31固定连接有托板32，使得电动推杆31伸长，从而使得四个支撑腿33与地面接触，使得四个万向轮2远离地面而置空，从而避免了整个装置的意外移动，实现了整个装置的制动，托板32位于四个万向轮2之间，托板32下表面的四角处均固定连接有支撑腿33，通过设置四个支撑腿33，保证了整个装置在不移动时的稳定性，对整个装置起到了支撑作用，底板1的上表面通过支撑杆14固定连接在第一横杆4下表面的一端，支撑杆14的正面固定连接有控制面板17和蓄电池18，通过设置蓄电池18，可以更加方便地通过控制面板17为电动推杆31供电，蓄电池18位于控制面板17的上方，蓄电池18的输出端与控制面板17的输入端电连接，电动推杆31的输入端与控制面板17的输出端电连接，通过设置控制面板17，使得医务人员可以更加方便地控制电动推杆31，从而实现整个装置的制动，避免了整个装置在使用过程中出现意外移动，第一横杆4的右侧面开设有空槽5和两个长孔6，空槽5位于两个长孔6之间，长孔6的直径略大于圆杆13的直径，使得圆杆13可以很顺畅的插进长孔6中，进一步保证了第一横杆4和第二横杆7连接的稳定性，从而保证了输液瓶挂在挂钩16上的稳定性，使得病人可以更好地输液，第一横杆4和第二横杆7的长度相等，保证了整个装置在输液时的稳定性，而不会出现左右倾斜，第一横杆4和第二横杆7的下表面均固定连接有若干挂钩16，方便了将输液瓶挂在挂钩16上，各个挂钩16之间的距离为五十厘米，从而使得各个挂钩16之间有足够的距离，进而使得病人可以分散坐开，不再拥挤，方便了病人输液，空槽5内表面的顶部和底部均开设有限位孔11，并且两个限位孔11均位于两个长孔6的左方，第一横杆4的右方设置有第二横杆7，在输液室使用时，采用将挂钩16设置在第一横杆4和第二横杆7的下表面，从而将若干挂钩16横向分散开，从而使得病人横向分散坐开不再拥挤，方便了病人的输液，第二横杆7的左侧面固定连接有两个固定杆8，通过设置销轴9，使得两个活动杆10的靠近和远离更加灵活，从而实现第一横杆4和第二横杆7的连接和分离，方便了医护人员对整个装置的移动，并且两个固定杆8的正面均通过销轴9与活动杆10一端的背面活动连接，通过设置活动杆10、空槽5、限位孔11和弹簧12，用手捏动两个活动杆10相互靠近，从而使得第二横杆7与第一横杆4分离，将第二横杆7拆卸下来，可以更加方便地移动整个装置，从而方便了医务人员的工作，并且两个活动杆10的另一端均位于两个限位孔11内，并且两个活动杆10的相对面通过弹簧12固定连接，通过设置限位孔11和弹簧12，使得活动杆10的一端在弹簧12的弹力作用下，插进限位孔11内，从而使得第一横杆4和第二横杆7的连接更加牢固而不会出现脱离，第二横杆7左端的上表面和下表面均固定连接有圆杆13，并且两个圆杆13的左端均位于两个长孔6内。

工作原理：将挂钩16设置在第一横杆4和第二横杆7的下表面，从而将若干挂钩16横向分散开，将输液瓶挂在挂钩16上，由医护人员用手捏动两个活动杆10相互靠近，使得弹簧12压缩，同时使得活动杆10远离第二横杆7的一端从限位孔11中脱离，再向右拉动第二横杆7，使得圆杆13从长孔6中抽出，从而使得第二横杆7和第一横杆4分离，反之，捏动两个活动杆10，使得两个活动杆10进入到空槽5中，再向左推动第二横杆7，便实现了第一横杆4和第二横杆7的连接，万向轮2使得整个装置可以向多个方向移动，由控制面板17控制电动推杆31伸长，从而使得四个支撑腿33与地面接触，使得四个万向轮2远离地面而置空，从而避免了整个装置的意外移动，实现了整个装置的制动。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
