技术领域

本实用新型涉及一种刨坑机，尤其涉及一种干旱土壤地区胡杨种植时的刨坑机。

背景技术

在西北的荒凉地区，常年风沙，并且由于地域较大，风力较大经常带起风沙，需要种植胡杨等抗风的树木，但是干旱的地方内的沙土较硬，在刨坑机只能挖开表面种植的坑，胡杨扎根后需要较强的生命活力才能往下扎根寻找水源，对于一些生命活力较差的树木无法存活，根系难以延伸寻找水源，目前技术考虑不全面，具有以下弊端：

刨坑机在刨完坑时只能挖出表面容纳胡杨的坑，对底部的土壤没有处理，底部的土壤始终保持较为干燥和坚固的状态，使胡杨种植后往下扎根时较为困难，不利于胡杨根部的分支。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种干旱土壤地区胡杨种植时的刨坑机，以解决刨坑机在刨完坑时只能挖出表面容纳胡杨的坑，对底部的土壤没有处理，底部的土壤始终保持较为干燥和坚固的状态，使胡杨种植后往下扎根时较为困难，不利于胡杨根部的分支的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种干旱土壤地区胡杨种植时的刨坑机，其结构包括固定架、延展架、套环、驱动电机、掘土柱、螺旋搅片、掘地头、松紧环、液压杆，所述延展架的底部钉连接在固定架的上方，所述套环的顶部电焊在延展架顶部的下方，所述延展架为L型结构，所述驱动电机嵌在套环的内侧并且采用活动连接，所述套环为倒U型结构，所述掘土柱机械连接在驱动电机的下方并且轴心共线，所述螺旋搅片设有两个并且电焊在掘土柱外表面的中部，所述掘地头通过铆钉固定在掘土柱的底部，所述液压杆活动连接在固定架、驱动电机的中间，所述液压杆的右端通过固定架的套环与驱动车辆机械连接，所述液压杆的左端与驱动电机机械连接，所述松紧环螺纹连接在液压杆从左往右端的四分之一处。

为优化上述技术方案，进一步采取的措施为：

根据一种可实施方式，所述掘土柱由正极端子、负极端子、电磁铁、分支装置、外筒组成，所述正极端子电连接在驱动电机下方的左端，所述负极端子位于正极端子的右侧并且电连接在驱动电机下方的右端，所述正极端子、负极端子、驱动电机构成闭合回路，所述电磁铁竖直固定在正极端子、负极端子的下方并且采用电连接，所述分支装置设有四个并且装设在电磁铁底部的外表面，所述分支装置螺纹连接外筒的内部，所述外筒传动连接在驱动电机的下方。

根据一种可实施方式，所述分支装置由外弧套、扩土杆组成，所述外弧套设有四个并且焊接在电磁铁底部的外表面，所述扩土杆设有四个并嵌在外弧套的内侧且一一对应。

根据一种可实施方式，所述扩土杆由松土毛针、扩水腔、进退杆组成，所述进退杆设有四个并且活动连接在外弧套的内侧且与电磁铁磁性连接，所述松土毛针设有两个以上并且等距均匀的电焊在进退杆的外表面，所述松土毛针与进退杆活动连接，所述扩水腔活动连接在进退杆的内部。

工作原理：将固定架固定在驱动的机械上，推动液压杆，使液压杆下降将掘地头抵住需要刨坑的位置，再开启驱动电机，使掘土柱开始刨坑，螺旋搅片对土进行搅碎，此时正极端子、负极端子产生的电流为正向，输出给电磁铁使电磁铁的磁性为N型，会将为S型的进退杆吸住，当刨到指定的深度之后，反转驱动电机，让正极端子、负极端子对调，输出相反反向的电流，使使电磁铁的磁性变为S型，与进退杆互斥，并且互斥的力较大，能将进退杆弹出，插入泥土泥土中，同时扩水腔拓展，松土毛针伸出，对进退杆周边的土壤进行松土，持续这个过程两到三次再将进退杆收起，调节液压杆拔出整个装置，再将树木栽入，使其能够更好的存活。

有益效果

本实用新型一种干旱土壤地区胡杨种植时的刨坑机，设计合理，功能性强，具有以下有益效果：

本实用新型通过设有的分支装置，在刨坑机刨完坑后，不把机器拔出泥土，而是开启驱动电机使其反转，输出相反的电流，使电磁铁改变其磁场的方向，将扩土杆推出，让进退杆推出插入底坑内斜向下的地方，同时通过松土毛针以及扩水腔输出较为湿润的空气，使土壤的周围变得更松，在植树后胡杨能够更好的扎根，根系能够更容易往下延伸，更容易存活。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中的附图作详细地介绍，以此让本实用新型的其它特征、目的和优点将会变得更明显：

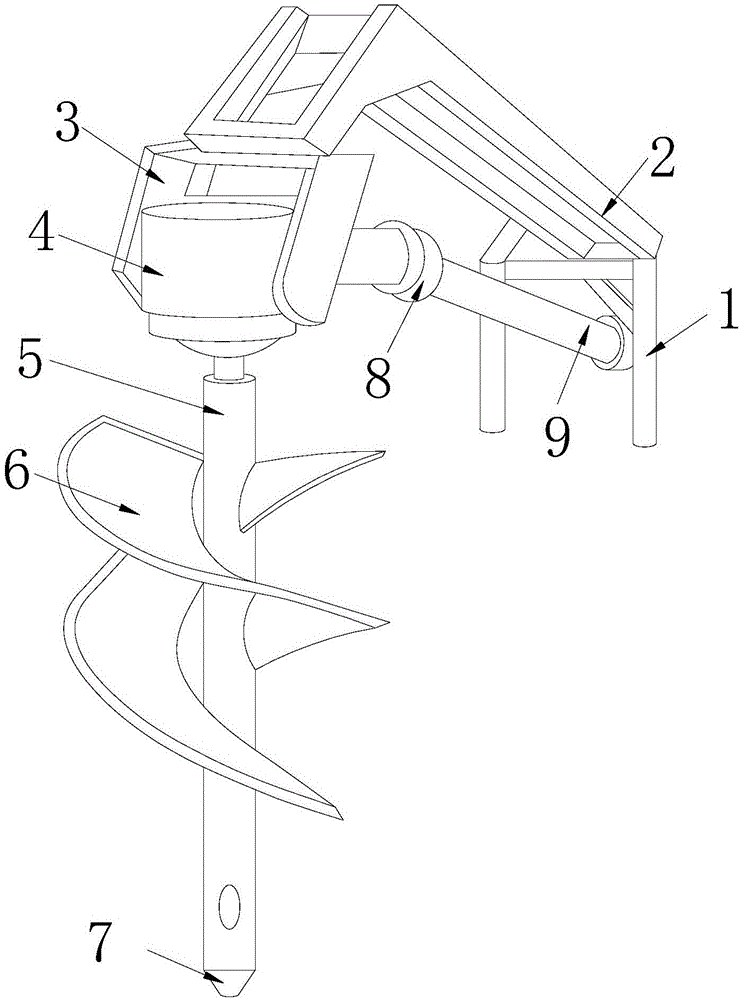

图1为本实用新型一种干旱土壤地区胡杨种植时的刨坑机的结构示意图。

图2为本实用新型掘土柱内部的结构示意图。

图3为本实用新型图2中A结构放大的结构示意图。

图4为本实用新型分支装置详细的结构示意图。

图5为本实用新型扩土杆动作的结构示意图。

附图标记说明：固定架1、延展架2、套环3、驱动电机4、掘土柱5、螺旋搅片6、掘地头7、松紧环8、液压杆9、正极端子51、负极端子52、电磁铁53、分支装置54、外筒55、外弧套541、扩土杆542、松土毛针5421、扩水腔5422、进退杆5423。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1，本实用新型提供一种干旱土壤地区胡杨种植时的刨坑机：其结构包括固定架1、延展架2、套环3、驱动电机4、掘土柱5、螺旋搅片6、掘地头7、松紧环8、液压杆9，所述延展架2的底部钉连接在固定架1的上方，所述套环3的顶部电焊在延展架2顶部的下方，所述延展架2为L型结构，所述驱动电机4嵌在套环3的内侧并且采用活动连接，所述套环3为倒U型结构，所述掘土柱5机械连接在驱动电机4的下方并且轴心共线，所述螺旋搅片6设有两个并且电焊在掘土柱5外表面的中部，所述掘地头7通过铆钉固定在掘土柱5的底部，所述液压杆9活动连接在固定架1、驱动电机4的中间，所述液压杆9的右端通过固定架1的套环与驱动车辆机械连接，所述液压杆9的左端与驱动电机4机械连接，所述松紧环8螺纹连接在液压杆9从左往右端的四分之一处，螺旋搅片6与掘土柱5之间存在空隙，能容纳刨坑时刨出的泥土，减少将机器拿上拿下的动作；

请参阅图2，所述掘土柱5由正极端子51、负极端子52、电磁铁53、分支装置54、外筒55组成，所述正极端子51电连接在驱动电机4下方的左端，所述负极端子52位于正极端子51的右侧并且电连接在驱动电机4下方的右端，所述正极端子51、负极端子52、驱动电机4构成闭合回路，所述电磁铁53竖直固定在正极端子51、负极端子52的下方并且采用电连接，所述分支装置54设有四个并且装设在电磁铁53底部的外表面，所述分支装置54螺纹连接外筒55的内部，所述外筒55传动连接在驱动电机4的下方，电磁铁53能在不同向电流的输出下改变磁场的方向，使其能在需要时将分支装置54输出或者缩回，使装置更加的灵活，正极端子51、负极端子52在不同电流的输出下可改变电极，使电流的方向更加的容易改变；

请参阅图3-图4，所述分支装置54由外弧套541、扩土杆542组成，所述外弧套541设有四个并且焊接在电磁铁53底部的外表面，所述扩土杆542设有四个并嵌在外弧套541的内侧且一一对应，所述外弧套541内接外筒55内部的水管，使其与电磁铁53隔离开来不会被干扰，扩土杆542四面环绕型的设计能够针对各个方向的土壤，符合根系的不规则扩张；

请参阅图5，所述扩土杆542由松土毛针5421、扩水腔5422、进退杆5423组成，所述进退杆5423设有四个并且活动连接在外弧套541的内侧且与电磁铁53磁性连接，所述松土毛针5421设有两个以上并且等距均匀的电焊在进退杆5423的外表面，所述松土毛针5421与进退杆5423活动连接，所述扩水腔5422活动连接在进退杆5423的内部，进退杆5423本身带有与电磁铁53相反的磁性，在不使用的时候能被吸住，松土毛针5421分布式的设计能使进退杆5423在伸出时还能进一步松土，使土壤间变得更加的松软，扩水腔5422为弹性的褶皱管，伸出时能够被拉长，在缩回时能够折叠起来。

将固定架固定在驱动的机械上，推动液压杆9，使液压杆9下降将掘地头7抵住需要刨坑的位置，再开启驱动电机4，使掘土柱5开始刨坑，螺旋搅片6对土进行搅碎，此时正极端子51、负极端子52产生的电流为正向，输出给电磁铁53使电磁铁53的磁性为N型，会将为S型的进退杆5423吸住，当刨到指定的深度之后，反转驱动电机4，让正极端子51、负极端子52对调，输出相反反向的电流，使使电磁铁53的磁性变为S型，与进退杆5423互斥，并且互斥的力较大，能将进退杆5423弹出，插入泥土泥土中，同时扩水腔5422拓展，松土毛针5421伸出，对进退杆5423周边的土壤进行松土，持续这个过程两到三次再将进退杆5423收起，调节液压杆9拔出整个装置，再将树木栽入，使其能够更好的存活。

本实用新型通过上述部件的互相组合，在刨坑机刨完坑后，不把机器拔出泥土，而是开启驱动电机4使其反转，输出相反的电流，使电磁铁53改变其磁场的方向，将扩土杆542推出，让进退杆5423推出插入底坑内斜向下的地方，同时通过松土毛针5421以及扩水腔5422输出较为湿润的空气，使土壤的周围变得更松，在植树后胡杨能够更好的扎根，根系能够更容易往下延伸，更容易存活。

值得说明的是：在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

本文中所描述的具体实施例仅仅是对本实用新型作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的或者超越所附权利要求书所定义的范围。
