技术领域

本实用新型涉及棉花种植技术领域，具体为一种便于携带的棉花打钵器。

背景技术

棉花是世界上最主要的农作物之一，产量大、生产成本低，使棉制品价格比较低廉。棉纤维能制成多种规格的织物，从轻盈透明的巴里纱到厚实的帆布和厚平绒，适于制作各类衣服、家具布和工业用布。棉织物坚牢耐磨，能够洗涤和在高温下熨烫，棉布由于吸湿和脱湿快速而使穿着舒服。如果要求保暖好，可通过拉绒整理使织物表面起绒。通过其他整理工序，还能使棉织物防污、防水、防霉；提高织物抗皱性能，使棉织物少烫甚至不需要熨烫，在棉花的种植时常常需要使用打钵器进行打钵播种。

棉花打钵器用于种植棉花，将这个打钵器按在泥土里，然后拔出来，用脚压上面，将泥土给压出来，形成圆柱体的钵体，然后放种子钵体顶部的孔内，然后把这些泥土放到一个凹进去的地方，盖上薄膜，洒上水，统一管理，等长出幼苗后，再一棵棵去栽种，由于现有的棉花打钵器都是焊接在一起的，不可以进行拆卸，从而使我们携带时不方便。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种便于携带的棉花打钵器，解决了上述背景技术中提出的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于携带的棉花打钵器，包括圆筒和把手，所述圆筒的左侧固定连接有卡座，所述卡座的左侧开设有卡槽，所述卡槽的内部插接有第一支撑杆，所述圆筒的右侧固定连接有第二支撑杆，所述第一支撑杆与第二支撑杆相对的一面均开设有与活动槽，两个活动槽的内部均滑动连接有滑块，两个滑块相对的一面之间固定连接有踏板，所述踏板的下表面固定连接有挤压杆，所述挤压杆远离踏板的一端固定连接有钵顶板，所述钵顶板的四周表面与圆筒的内壁活动连接，所述把手的下表面固定连接有辅助板，所述辅助板的下表面开设有限位槽，所述第一支撑杆远离卡槽的一端与限位槽的内部插接，所述第一支撑杆位于限位槽内部的一端右侧表面开设有凹槽，所述凹槽的内部插接有限位杆，所述把手的下表面固定连接有固定板，所述固定板的左侧开设有与右侧相连通的第一固定孔与第二固定孔，所述第二支撑杆的左侧开设有插槽，所述插槽的内部插接有插杆，所述第一支撑杆并对应插杆的位置开设有插孔，所述第二支撑杆的左侧开设有与右侧相连通的连接孔，所述连接孔的内部插接有插销。

优选的，所述辅助板的右侧并对应限位杆的位置开设有限位孔，所述限位杆远离凹槽的一端贯穿限位孔并延伸至辅助板的右侧。

优选的，所述插杆远离插槽的一端依次贯穿第一固定孔与插孔并延伸至第一支撑杆的左侧，所述插杆位于第一支撑杆左侧的一端固定连接有插杆帽。

优选的，所述插销远离连接孔的一端贯穿第二固定孔并延伸至固定板的左侧，所述插销位于固定板左侧的一端表面套接有卡环。

优选的，所述第二支撑杆的右侧搭接有插销头，且插销头的左侧与插销固定连接。

优选的，所述把手的下表面开设有滑槽，所述第二支撑杆远离圆筒的一端与滑槽的内部活动连接。

(三)有益效果

本实用新型提供了一种便于携带的棉花打钵器。具备以下有益效果：

1、该便于携带的棉花打钵器，通过卡座、卡槽、第一支撑杆、第二支撑杆、辅助板、凹槽、限位杆、插杆、固定板和插槽配合，达到使棉花打钵器可以进行拆卸，便于携带的效果，解决了现有的棉花打钵器都是焊接在一起的，不可以进行拆卸，从而使我们携带时不方便的问题。

2、该便于携带的棉花打钵器，通过第二支撑杆、插销、固定板、第二固定孔、卡环、滑槽和把手配合，达到使棉花打钵器便于清理圆筒内部黏土的效果，解决了现有的棉花打钵器在使用时圆筒内部黏土不便于清理的问题。

附图说明

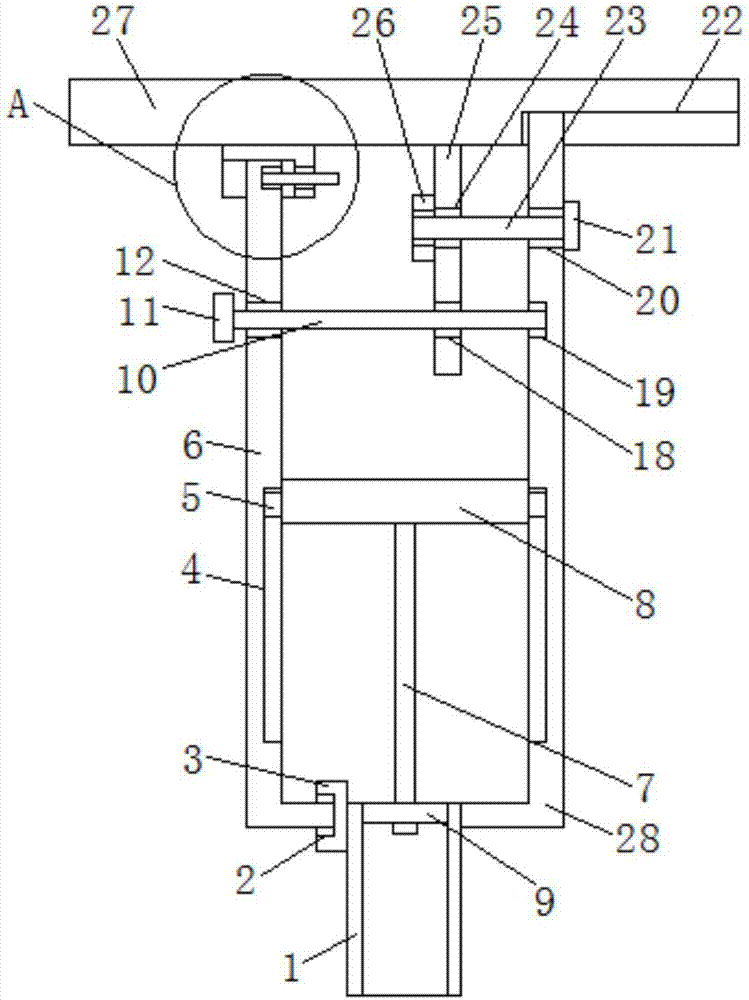

图1为本实用新型结构示意图；

图2为本实用新型图1中A处局部结构放大图。

其中，1圆筒、2卡槽、3卡座、4活动槽、5滑块、6第一支撑杆、7挤压杆、8踏板、9钵顶板、10插杆、11插杆帽、12插孔、13限位槽、14辅助板、15凹槽、16限位孔、17限位杆、18第一固定孔、19插槽、20连接孔、21插销头、22滑槽、23插销、24第二固定孔、25固定板、26卡环、27把手、28第二支撑杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种便于携带的棉花打钵器，如图1-2所示，包括圆筒1和把手27，圆筒1的左侧固定连接有卡座3，卡座3的左侧开设有卡槽2，卡槽2的内部插接有第一支撑杆6，圆筒1的右侧固定连接有第二支撑杆28，把手27的下表面开设有滑槽22，第二支撑杆28远离圆筒1的一端与滑槽22的内部活动连接，在拆卸打钵器时，最后可以将把手27向左移动，使第二支撑杆28从滑槽22内部脱离，这样可以使打钵器拆卸的更加便于携带，第一支撑杆6与第二支撑杆28相对的一面均开设有与活动槽4，两个活动槽4的内部均滑动连接有滑块5，两个滑块5相对的一面之间固定连接有踏板8，踏板8的下表面固定连接有挤压杆7，挤压杆7远离踏板8的一端固定连接有钵顶板9，钵顶板9的四周表面与圆筒1的内壁活动连接，把手27的下表面固定连接有辅助板14，辅助板14的下表面开设有限位槽13，第一支撑杆6远离卡槽2的一端与限位槽13的内部插接，第一支撑杆6位于限位槽13内部的一端右侧表面开设有凹槽15，凹槽15的内部插接有限位杆17，辅助板14的右侧并对应限位杆17的位置开设有限位孔16，限位杆17远离凹槽15的一端贯穿限位孔16并延伸至辅助板14的右侧，限位杆17主要是将第一支撑杆6在限位槽13内部进行固定，在拆卸打钵器时，将限位杆17从凹槽15的内部拔出，这样可以便于将第一支撑杆6进行拆卸，把手27的下表面固定连接有固定板25，固定板25的左侧开设有与右侧相连通的第一固定孔18与第二固定孔24，第二支撑杆28的左侧开设有插槽19，插槽19的内部插接有插杆10，第一支撑杆6并对应插杆10的位置开设有插孔12，插杆10远离插槽19的一端依次贯穿第一固定孔18与插孔12并延伸至第一支撑杆6的左侧，插杆10位于第一支撑杆6左侧的一端固定连接有插杆帽11，插杆10用于将第一支撑杆6与第二支撑杆28相互进行固定的，在拆卸打钵器时，将插杆10从插槽19的内部拔出，这样可以将第一支撑杆6进行拆卸，第二支撑杆28的左侧开设有与右侧相连通的连接孔20，连接孔20的内部插接有插销23，插销23远离连接孔20的一端贯穿第二固定孔24并延伸至固定板25的左侧，插销23位于固定板25左侧的一端表面套接有卡环26，卡环26可以将插销23固定住，防止插销23从第二固定孔24内部脱落，而在拆卸打钵器时，将卡环26拧下，从第二固定孔24内部拔出插销23，这样可以将把手27进行拆卸，第二支撑杆28的右侧搭接有插销头21，且插销头21的左侧与插销23固定连接，插销头21与卡环26相互配合，将插销23固定在第二固定孔24与连接孔20的内部，防止打钵器在使用时插销23从第二固定孔24与连接孔20的内部脱落。

使用时，将限位杆17从凹槽15的内部拔出，将插杆10从插槽19的内部拔出，再将第一支撑杆6向左移动，使第一支撑杆6从限位槽13与卡槽2的内部拔出，将卡环26从插销23的表面拧下，再将插销23从第二固定孔24的内部拔出，将把手27向左移动，使把手27与第二支撑杆28脱离，最后将踏板8向左微微倾斜，使钵顶板9的右侧脱离圆筒1的内壁，然后将踏板8向左移动，使钵顶板9从圆筒1的内部完全脱离。

综上所述，该便于携带的棉花打钵器，通过卡座3、卡槽2、第一支撑杆6、第二支撑杆28、辅助板14、凹槽15、限位杆17、插杆10、固定板25和插槽19配合，达到使棉花打钵器可以进行拆卸，便于携带的效果，解决了现有的棉花打钵器都是焊接在一起的，不可以进行拆卸，从而使我们携带时不方便的问题。

通过第二支撑杆28、插销23、固定板25、第二固定孔24、卡环26、滑槽22和把手27配合，达到使棉花打钵器便于清理圆筒1内部黏土的效果，解决了现有的棉花打钵器在使用时圆筒1内部黏土不便于清理的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
