技术领域

本实用新型涉及垃圾处理领域，具体为一种绿色建筑用垃圾收集装置。

背景技术

绿色建筑指在建筑的全寿命周期内，最大限度地节约资源，包括节能、节地、节水、节材等，保护环境和减少污染，为人们提供健康、舒适和高效的使用空间，与自然和谐共生的建筑物，绿色建筑技术注重低耗、高效、经济、环保、集成与优化，是人与自然、现在与未来之间的利益共享，是可持续发展的建设手段，在绿色建筑中也会产生很多垃圾，所以很多绿色建筑都会引入绿色建筑用垃圾收集装置。

但是现如今的绿色建筑用垃圾收集装置在收集垃圾时，因为垃圾会占用太多空间，收集装置存储垃圾的量大大缩减，而且垃圾中可能含有污水，污水得不到有效的处理，导致水资源被浪费。

实用新型内容

本实用新型的目的在于：为了解决现如今的绿色建筑用垃圾收集装置在收集垃圾时，因为垃圾会占用太多空间，收集装置存储垃圾的量大大缩减，而且垃圾中可能含有污水，污水得不到有效的处理，导致水资源被浪费的问题，提供一种绿色建筑用垃圾收集装置。

为实现上述目的，本实用新型提供如下技术方案：一种绿色建筑用垃圾收集装置，包括装置主体，所述装置主体底部的中间位置处安装有旋转电机，且旋转电机的输出端设置有贯穿至装置主体内部的插块，所述装置主体顶部的两侧皆设置有通孔，且装置主体的内部设置有内套筒，所述装置主体内壁的顶端设置有第一限位块，所述内套筒顶端的两侧皆设置有与第一限位块相配合的第二限位块，且内套筒两侧的内壁通过固定杆安装有电动推杆，所述电动推杆的输出端安装有正反电机，且正反电机的输出端固定有压板，所述内套筒的底部设置有与插块相配合的插槽。

优选地，所述电动推杆的数目为两组，两组所述电动推杆的顶部设置有盖板。

优选地，所述内套筒的外侧均匀设置有出水口，且内套筒的一侧设置有密封门。

优选地，所述插块与插槽的横截面皆为“十”字型结构。

优选地，所述装置主体底部的两侧皆设置有出水管，且出水管的内部设置有阀门。

优选地，所述固定杆的底部均匀安装有紫外线灭菌灯。

与现有技术相比，本实用新型的有益效果是：本实用新型通过设置的正反电机带动压板反转，完成垃圾的下料，设置的旋转电机旋转，在插块与插槽相互配合的作用下，旋转电机带动内套筒旋转完成垃圾的脱水，从而可以对垃圾中的污水进行集中处理，大大减小了水资源的浪费，通过设置的正反电机正转带动压板复位，电动推杆带动压板向下运动对垃圾进行挤压，减小垃圾所占的空间，从而使得该种垃圾收集装置适用范围大大提高。

附图说明

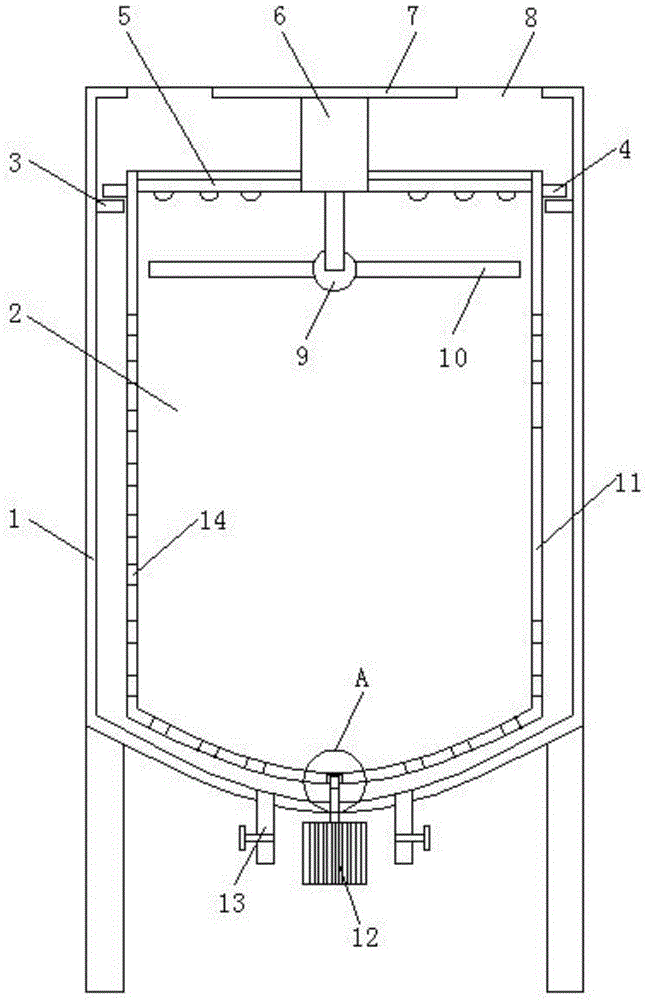

图1为本实用新型的内部结构示意图；

图2为本实用新型的局部结构示意图；

图3为本实用新型A的放大图；

图4为本实用新型的插块结构示意图。

图中：1、装置主体；2、内套筒；3、第一限位块；4、第二限位块；5、固定杆；6、电动推杆；7、盖板；8、通孔；9、正反电机；10、压板；11、密封门；12、旋转电机；13、出水管；14、出水口；15、插槽；16、插块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型中提到的电动推杆(型号为GRA-L50)、旋转电机(型号为TC7122)、正反电机(型号为5IK90GN-YF)与紫外线灭菌灯(型号为G67T5VH)均可在市场或者私人订购所得。

请参阅图1-4，一种绿色建筑用垃圾收集装置，包括装置主体1，装置主体1底部的中间位置处安装有旋转电机12，且旋转电机12的输出端设置有贯穿至装置主体1内部的插块16，装置主体1顶部的两侧皆设置有通孔8，且装置主体1的内部设置有内套筒2，装置主体1内壁的顶端设置有第一限位块3，内套筒2顶端的两侧皆设置有与第一限位块3相配合的第二限位块4，且内套筒2两侧的内壁通过固定杆5安装有电动推杆6，电动推杆6的输出端安装有正反电机9，且正反电机9的输出端固定有压板10，内套筒2的底部设置有与插块16相配合的插槽15。

本实用新型通过设置的正反电机9带动压板10反转，完成垃圾的下料，设置的旋转电机12旋转，在插块16与插槽15相互配合的作用下，旋转电机12带动内套筒2旋转完成垃圾的脱水，从而可以对垃圾中的污水进行集中处理，大大减小了水资源的浪费。

请着重参阅图2，电动推杆6的数目为两组，两组电动推杆6的顶部设置有盖板7。

该种绿色建筑用垃圾收集装置通过设置的两组电动推杆6带动压板10进行稳定的上下移动对垃圾进行挤压，设置的盖板7避免垃圾落在电动推杆6的顶部，进而保护电动推杆6。

请着重参阅图1，内套筒2的外侧均匀设置有出水口14，且内套筒2的一侧设置有密封门11，装置主体1底部的两侧皆设置有出水管13，且出水管13的内部设置有阀门。

该种绿色建筑用垃圾收集装置通过设置的出水口14利于垃圾的脱水，设置的密封门11在垃圾压缩完成后，通过打开密封门11对压缩垃圾进行清理，设置的出水管13与阀门有利于控制污水的排放。

请着重参阅图3和4，插块16与插槽15的横截面皆为“十”字型结构，固定杆5的底部均匀安装有紫外线灭菌灯。

该种绿色建筑用垃圾收集装置通过设置横截面为“十”字型的插块16与插槽15相配合，使得旋转电机12和内套筒2之间可以进行传动，而且便于旋转电机12和内套筒2拆卸，设置的紫外线灭菌灯便于对垃圾中的细菌进行灭杀。

工作原理：首先正反电机9带动压板10反转，使得压板10倾斜，人们可以从通孔8中向内套筒2中丢入垃圾，旋转电机12带动内套筒2进行旋转，在第一限位块3与第二限位块4相互配合的作用下，使得内套筒2旋转更稳定，内套筒2带动垃圾进行旋转完成垃圾的脱水，污水从出水口14进入装置主体1的内部，污水从出水管13中流出，与此同时紫外线灭菌灯可以对垃圾中的细菌进行灭杀，之后正反电机9带动压板10进行复位，电动推杆6带动压板10向下运动，压板10对垃圾进行挤压，减小垃圾所占内套筒2的空间，从而使得内套筒2中存储垃圾量大大增加，避免频繁更换内套筒2，当内套筒2存满之后，将盖板7逐渐向上拉动，插块16逐渐离开插槽，将内套筒2拿离装置主体1，之后打开密封门11，将内套筒2中的压缩垃圾进行清理，之后清洗内套筒2之后将其复位，等待再次使用。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
