技术领域

本实用新型涉及建筑技术领域，具体为一种使用方便的砖块提升装置。

背景技术

砖是砌墙用的一种长方体石料，用泥巴烧制而成，多为红色，俗称“红砖”，也有青色“青砖”。砖是最传统的砌体材料，已由黏土为主要原料逐步向利用煤矸石和粉煤灰等工业废料发展，同时由实心向多孔、空心发展，由烧结向非烧结发展。根据建筑工程中使用部位的不同，砖分为砌墙砖、楼板砖、拱壳砖、地面砖、下水道砖和烟囱砖等。砌墙砖根据不同的建筑性能分为承重砖、非承重砖、工程砖、保温砖、吸声砖、饰面砖和花板砖等。

目前，在工地上，砌墙工人将墙砌到一定高度时，就需要工人们搭架子来进行砌墙，这样一来，砌墙工人自己拿砖块的时候就很不方便，需要普通工人往架子上放砖块，如果架子稍微高一点，普通工人够不着架子，就需要普通工人往上扔砖块，然后砌墙工人在上面接着砖块，普通工人需要往上扔砖块，浪费了普通工人的体力，且砌墙工人还需要接普通工人扔上来的砖块，也浪费了砌墙工人的体力，在砌墙工人接砖块的时候，可能会被砖块砸到，从而可能会危及砌墙工人的人身安全，同时耽误砌墙工人进行砌墙，大大降低了砌墙工人的工作效率。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种使用方便的砖块提升装置，解决了工人在砌墙使用砖块时浪费时间和体力的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种使用方便的砖块提升装置，包括底板，所述底板上表面的左侧固定连接有第二支撑板，所述底板上表面的右侧固定连接有第一支撑板，所述底板的上表面固定连接有驱动装置，所述驱动装置啮合有两个传动装置，且两个传动装置均卡接在底板的上表面，且两个传动装置的相对面通过第三支撑板固定连接，所述第三支撑板的上表面固定连接有置物箱，所述第一支撑板和第二支撑板的相对面均开设有滑槽，所述滑槽内活动连接有滑块，所述滑块远离滑槽的一端与传动装置的左侧面固定连接。

所述传动装置包括第二齿轮，所述驱动装置与第二齿轮相啮合，所述第二齿轮的下表面固定连接有转轴，所述转轴外表面的底部套接有轴承，所述轴承卡接在底板的上表面，所述第二齿轮的上表面固定连接有螺纹柱，所述螺纹柱的外表面螺纹连接有螺纹帽，且两个螺纹帽的相对面通过第三支撑板固定连接，所述螺纹帽的左侧面与滑块的一端固定连接。

优选的，所述驱动装置位于两个传动装置之间。

优选的，所述驱动装置包括电机，所述底板的上表面与电机的底端固定连接，所述电机的两侧面均通过固定块与底板的上表面固定连接，所述电机的输出轴固定连接有第一齿轮，所述第一齿轮与第二齿轮相啮合。

优选的，所述第一支撑板的右侧面分别固定连接有蓄电池和控制面板，所述蓄电池位于控制面板的下方，所述蓄电池的输出端与控制面板的输入端电连接，所述控制面板的输出端与电机的输入端电连接。

优选的，所述底板的下表面固定连接有车轮，所述车轮的数量为四个，且四个车轮分别位于底板下表面的四角。

优选的，所述第二支撑板的侧面固定连接有把手。

(三)有益效果

本实用新型提供了一种使用方便的砖块提升装置，具备以下有益效果：

(1)、该使用方便的砖块提升装置，通过设置电机、第一齿轮、第二齿轮、螺纹柱、螺纹帽、滑块和滑槽，使电机启动，使得电机的输出轴带动第一齿轮转动，使得第一齿轮啮合两个第二齿轮转动，从而使得两个螺纹柱转动，由于两个螺纹柱的螺纹开设方向相同，使得两个螺纹帽都能够同时上下运动，使得第三支撑板上下运动，使得置物箱上下运动，不需要普通工人往上扔砖块，节省了普通工人的体力，也不需要砌墙工人进行接砖块，也节省了砌墙工人的体力，且保证了砌墙工人的人身安全，同时大大提高了砌墙工人的工作效率。

(2)、该使用方便的砖块提升装置，结构紧凑，设计合理，实用性强。

附图说明

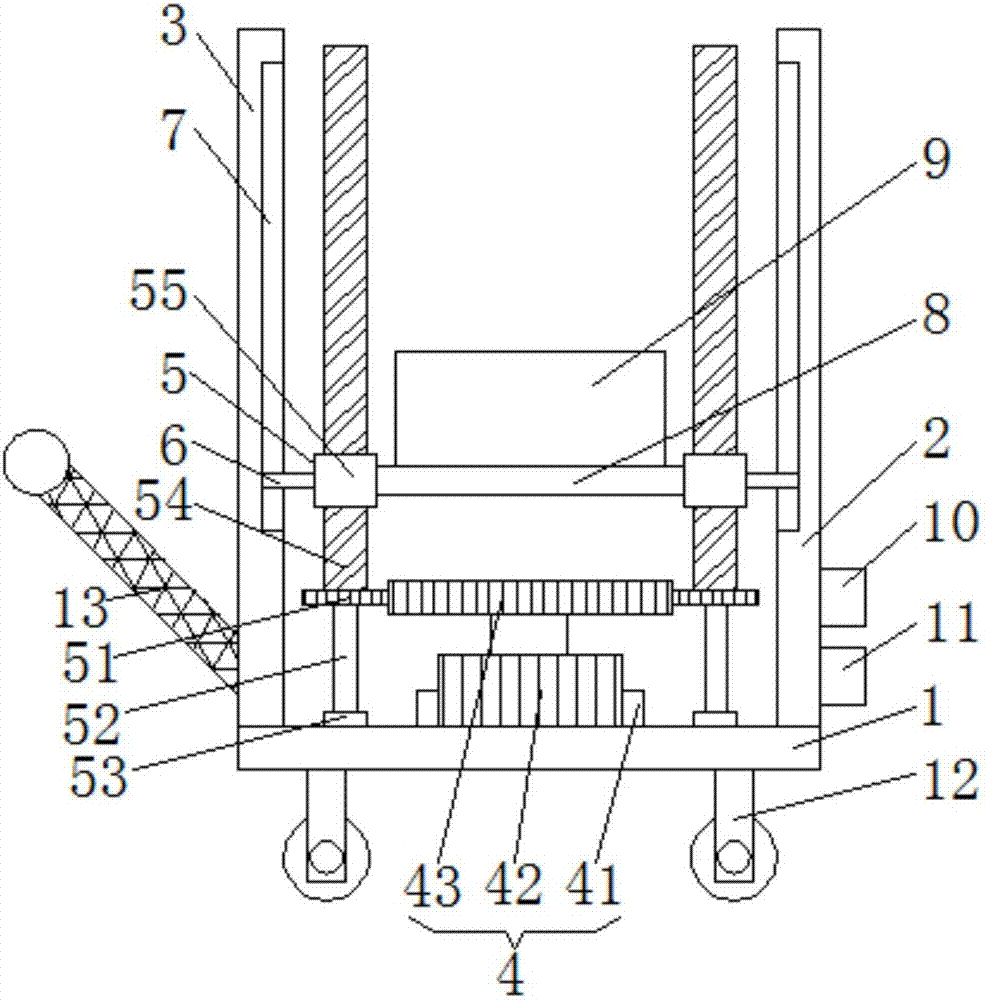

图1为本实用新型正视的剖面结构示意图；

图2为本实用新型右视的结构示意图。

图中：1底板、2第一支撑板、3第二支撑板、4驱动装置、41固定块、42电机、43第一齿轮、5传动装置、51第二齿轮、52转轴、53轴承、54螺纹柱、55螺纹帽、6滑块、7滑槽、8第三支撑板、9置物箱、10控制面板、11蓄电池、12车轮、13把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，本实用新型提供一种技术方案：一种使用方便的砖块提升装置，包括底板1，通过设置底板1，使得第一支撑板2和第二支撑板3更加稳定，底板1上表面的左侧固定连接有第二支撑板3，第二支撑板3的侧面固定连接有把手13，底板1上表面的右侧固定连接有第一支撑板2，通过设置第一支撑板2和第二支撑板3，使得滑块6能够在第一支撑板2和第二支撑板3相对面开设的滑槽7内稳定的运动，使得底板1的下表面固定连接有车轮12，通过设置把手13和车轮12，使得工人能够将砖块提升装置进行移动，使得工人的使用更加方便，车轮12的数量为四个，且四个车轮12分别位于底板1下表面的四角，底板1的上表面固定连接有驱动装置4，驱动装置4包括电机42，通过设置电机42，使得电机42带动第一齿轮43转动，使得第一齿轮43啮合第二齿轮51转动，进而使得螺纹柱54转动，由于两个螺纹柱54的螺纹开设方向相同，使得两个螺纹帽55能够同时上下运动，从而使得第三支撑板8带动置物箱9上下运动，使得砖块能够被运到与架子平齐的地方供砌墙工人使用，还能够下降，便于普通工人再次往置物箱9里放砖块运上去，节省了普通工人的体力，也节省了砌墙工人的体力，同时大大提高了砌墙工人的工作效率，底板1的上表面与电机42的底端固定连接，电机42的两侧面均通过固定块41与底板1的上表面固定连接，通过设置固定块41，使得电机42被固定的更稳定，不至于工作的时候晃动，电机42的输出轴固定连接有第一齿轮43，第一齿轮43与第二齿轮51相啮合，第一支撑板2的右侧面分别固定连接有蓄电池11和控制面板10，通过设置蓄电池11，使得蓄电池11能够对整个装置进行供电，使得普通工人的使用更加方便，蓄电池11位于控制面板10的下方，通过设置控制面板10，便于普通工人控制电机42的运行，使得普通工人的使用更加方便，蓄电池11的输出端与控制面板10的输入端电连接，控制面板10的输出端与电机42的输入端电连接，驱动装置4啮合有两个传动装置5，驱动装置4位于两个传动装置5之间，且两个传动装置5均卡接在底板1的上表面，且两个传动装置5的相对面通过第三支撑板8固定连接，通过设置第三支撑板8，使得置物箱9被固定的更稳定，第三支撑板8的上表面固定连接有置物箱9，通过设置置物箱9，使得普通工人能够将砖块放到置物箱9内，使得砖块被往上运送时更加安全，第一支撑板2和第二支撑板3的相对面均开设有滑槽7，滑槽7内活动连接有滑块6，通过设置滑槽7和滑块6，使得滑块6能够在滑槽7内稳定的运动，且使得螺纹帽55上下运动的时候不会转动，从而使得螺纹帽55能够带动第三支撑板8上下运动，使得普通工人的使用更加方便，滑块6远离滑槽7的一端与传动装置5的左侧面固定连接。

传动装置5包括第二齿轮51，驱动装置4与第二齿轮51相啮合，通过设置第二齿轮51，使得第二齿轮51能够带动螺纹柱54转动，使得螺纹帽55能够上下运动，使得普通工人的使用更加方便，第二齿轮51的下表面固定连接有转轴52，转轴52外表面的底部套接有轴承53，通过设置轴承53，使得转轴52转动的时候更加稳定，轴承53卡接在底板1的上表面，第二齿轮51的上表面固定连接有螺纹柱54，通过设置螺纹柱54，使得螺纹帽55运动的更加稳定，由于两个螺纹柱54的螺纹开设方向相同，使得两个螺纹帽55能够同时上下运动，使得普通工人的使用更加方便，螺纹柱54的外表面螺纹连接有螺纹帽55，且两个螺纹帽55的相对面通过第三支撑板8固定连接，螺纹帽55的左侧面与滑块6的一端固定连接。

使用时，首先需要架子下面的普通工人将砖块放到置物箱9内，使得电机42正转，使得电机42的输出轴带动第一齿轮43转动，使得第一齿轮43啮合两个第二齿轮51转动，使得第二齿轮51带动螺纹柱54和转轴52同时转动，由于两个螺纹柱54的螺纹开设方向相同，使得两个螺纹帽55同时向上运动，使得螺纹帽55带动滑块6沿着滑槽7向上运动，进而使得两个螺纹帽55带动第三支撑板8向上运动，从而使得置物箱9向上运动，使得砖块被运到与架子平齐的地方，使得砌墙工人使用时更加方便，当砖块被用完之后，使电机42反转，使得电机42带动第一齿轮43转动，使得第一齿轮43啮合第二齿轮51转动，使得螺纹柱54转动，从而使得两个螺纹帽55向下运动，进而使得第三支撑板8向下运动，使得置物箱9向下运动，使得普通工人能够再次为砌墙工人提供砖块。

综上可得，该使用方便的砖块提升装置，通过设置电机42、第一齿轮43、第二齿轮51、螺纹柱54、螺纹帽55、滑块6和滑槽7，使电机42启动，使得电机42的输出轴带动第一齿轮43转动，使得第一齿轮43啮合两个第二齿轮51转动，从而使得两个螺纹柱54转动，由于两个螺纹柱54的螺纹开设方向相同，使得两个螺纹帽55都能够同时上下运动，使得第三支撑板8上下运动，使得置物箱9上下运动，不需要普通工人往上扔砖块，节省了普通工人的体力，也不需要砌墙工人进行接砖块，也节省了砌墙工人的体力，且保证了砌墙工人的人身安全，同时大大提高了砌墙工人的工作效率。

同时，该使用方便的砖块提升装置，结构紧凑，设计合理，实用性强。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
