技术领域

本实用新型是一种高空作业辅助器具，属于高空作业辅助器具领域。

背景技术

高空作业平台相关产品主要有：剪叉式高空作业平台、拖车式高空作业平台、曲臂式高空作业平台、直臂式高空作业平台、铝合金高空作业平台、套缸式高空作业平台、蜘蛛式高空作业平台七大类。

现有技术公开了申请号为：CN201621400958.0的一种高空作业辅助装置。高空作业辅助装置包括支撑框架和设置在支撑框架上的承载平台，所述的支撑框架底部设有供叉车的叉臂插入以使叉臂可带动支撑框架升降的插装孔，所述的支撑框架上还设有用于在叉车的叉臂插入插装孔后钩挂在叉车门架上以限制支撑框架沿叉车的叉臂延伸方向滑动的钩挂件。与目前的需要专门的液压升降平台相比，但是该现有技术对于下降的速度的调节不准确，导致高空作业不易完成。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种高空作业辅助器具，以解决现有对于下降的速度的调节不准确，导致高空作业不易完成的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种高空作业辅助器具，其结构包括主体、安装板、安装座、卷收轮、挂环、安全绳、固定环、连接板、压力调节装置、手柄、定位块，所述主体的外侧与安装板相黏合，所述主体的底面与安装座的上表面相嵌套，所述安装座的底面与连接板相焊接，所述连接板的正表面与卷收轮相黏合，所述卷收轮的外侧与安全绳相贴合，所述安全绳嵌入安装于安装座，所述主体的内侧嵌有安全绳，所述手柄的左侧设有主体，所述压力调节装置包括橡胶垫、活塞缸、活塞杆、转轴、保护外壳、油箱、回流阀、单向阀、推杆、外杆套，所述橡胶垫嵌入安装于保护外壳的内侧，所述活塞杆与活塞缸滑动连接，所述活塞缸与油箱相导通，所述油箱通过回流阀与外杆套相连接，所述外杆套与推杆相嵌套，所述推杆与安全绳的外侧相贴合，所述外杆套通过单向阀与活塞缸相连接，所述活塞杆与手柄转动连接，所述手柄与转轴相嵌套。

进一步地，所述挂环的顶端与卷收轮的底面相焊接，所述挂环与安全绳相嵌套。

进一步地，所述固定环与连接板相黏合，所述压力调节装置与安装座相焊接。

进一步地，所述压力调节装置的上表面嵌有手柄，所述手柄与定位块为一体化结构。

进一步地，所述安全绳的直径为3cm。

进一步地，所述安装板由合成塑料制成，坚硬耐用。

进一步地，所述主体为圆柱结构。

有益效果

本实用新型一种高空作业辅助器具，结构上设有压力调节装置，与安装座相连接，通过摆动手柄，使其绕着转轴旋转，带动活塞杆位于活塞缸的内侧来回移动，使油箱内部的油液进入活塞缸，而后再经过单向阀流入外杆套的内侧，推动推杆向左移动，把安全绳紧压于橡胶垫的外侧，而后再通过回流阀调节其压橡胶垫的压力，这样能够快速准确的调节其下降速度。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

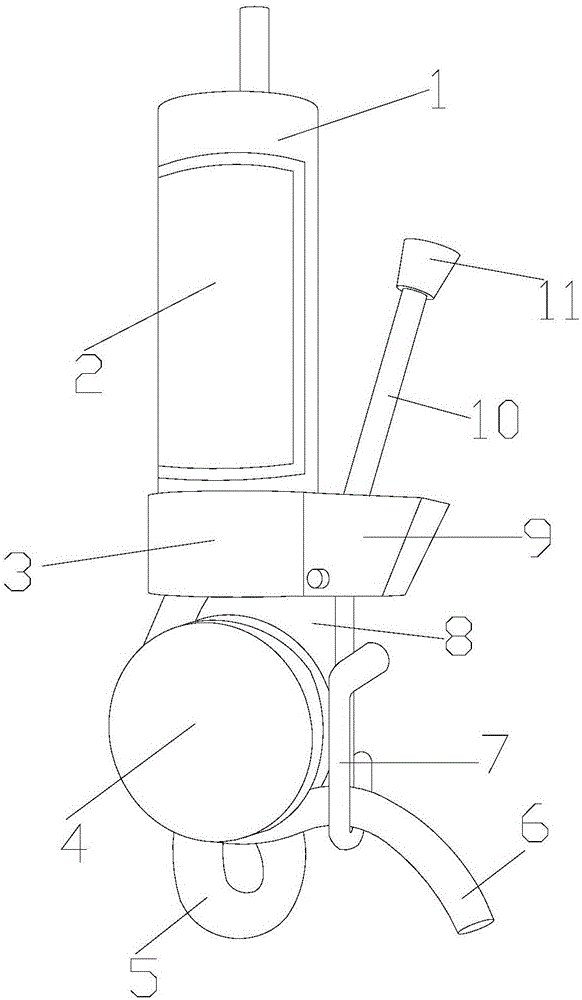

图1为本实用新型一种高空作业辅助器具的结构示意图；

图2为本实用新型一种压力调节装置的剖面结构示意图。

图中：主体-1、安装板-2、安装座-3、卷收轮-4、挂环-5、安全绳-6、固定环-7、连接板-8、压力调节装置-9、手柄-10、定位块-11、橡胶垫-901、活塞缸-902、活塞杆-903、转轴-904、保护外壳-905、油箱-906、回流阀-907、单向阀-908、推杆-909、外杆套-910。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种高空作业辅助器具技术方案：其结构包括主体1、安装板2、安装座3、卷收轮4、挂环5、安全绳6、固定环7、连接板8、压力调节装置9、手柄10、定位块11，所述主体1的外侧与安装板2相黏合，所述主体1的底面与安装座3的上表面相嵌套，所述安装座3的底面与连接板8相焊接，所述连接板8的正表面与卷收轮4相黏合，所述卷收轮4的外侧与安全绳6相贴合，所述安全绳6嵌入安装于安装座3，所述主体1的内侧嵌有安全绳6，所述手柄10的左侧设有主体1，所述压力调节装置9包括橡胶垫901、活塞缸902、活塞杆903、转轴904、保护外壳905、油箱906、回流阀907、单向阀908、推杆909、外杆套910，所述橡胶垫901嵌入安装于保护外壳905的内侧，所述活塞杆903与活塞缸902滑动连接，所述活塞缸902与油箱906相导通，所述油箱906通过回流阀907与外杆套910相连接，所述外杆套910与推杆909相嵌套，所述推杆909与安全绳6的外侧相贴合，所述外杆套910通过单向阀908与活塞缸902相连接，所述活塞杆903与手柄10转动连接，所述手柄10与转轴904相嵌套，所述挂环5的顶端与卷收轮4的底面相焊接，所述挂环5与安全绳6相嵌套，所述固定环7与连接板8相黏合，所述压力调节装置9与安装座3相焊接，所述压力调节装置9的上表面嵌有手柄10，所述手柄10与定位块11为一体化结构，所述安全绳6的直径为3cm，所述安装板2由合成塑料制成，坚硬耐用，所述主体1为圆柱结构。

本专利所说的连接板8是使相分离的两个或是多个结构件，连接为一个整体的结构件，它的样式结构非常多有矩形板、多边板、异形板等等，所述单向阀908是流体只能沿进水口流动，出水口介质却无法回流。

在进行使用时保护外壳905起固定支撑与保护作用，通过摆动手柄10，使其绕着转轴904旋转，带动活塞杆903位于活塞缸902的内侧来回移动，使油箱906内部的油液进入活塞缸902，而后再经过单向阀908流入外杆套910的内侧，推动推杆909向左移动，把安全绳6紧压于橡胶垫901的外侧，而后再通过回流阀907调节其压橡胶垫901的压力。

本实用新型解决了对于下降的速度的调节不准确，导致高空作业不易完成的问题，本实用新型通过上述部件的互相组合，结构上设有压力调节装置，与安装座相连接，通过摆动手柄，使其绕着转轴旋转，带动活塞杆位于活塞缸的内侧来回移动，使油箱内部的油液进入活塞缸，而后再经过单向阀流入外杆套的内侧，推动推杆向左移动，把安全绳紧压于橡胶垫的外侧，而后再通过回流阀调节其压橡胶垫的压力，这样能够快速准确的调节其下降速度。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
