技术领域

本实用新型涉及畜牧、养殖技术领域，具体为一种畜牧业牧草粉碎装置。

背景技术

养殖业是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。

目前，市场上的畜牧业牧草粉碎装置，在粉碎过程中会存在粉碎分解不均匀，且粉碎不够彻底，在喂养牲畜时较大形状的草料会使牲畜不易消化，影响牲畜的生长。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种畜牧业牧草粉碎装置，解决了上述背景中提出的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种畜牧业牧草粉碎装置，包括粉碎箱体，所述粉碎箱体的顶部连通有进料漏斗，所述粉碎箱体的内部并位于进料漏斗的下方固定连接有粉碎桶，所述粉碎桶的内部与进料漏斗连通，所述粉碎桶的外表面开设有第二出料口，所述粉碎箱体的背部固定连接有粉碎电机，所述粉碎桶的内部设置有滚轴，所述粉碎电机的输出轴贯穿粉碎箱体并与粉碎桶内部设置的滚轴固定套接，所述滚轴的外表面固定连接有粉碎刀头，所述粉碎箱体的底部固定连接有两个切割电机，所述粉碎箱体的内壁底部设置有两个轴承，所述粉碎箱体的内部并位于轴承的上方设置有固定块，两个切割电机的输出端分别依次轴贯穿粉碎箱体和两个轴承并与粉碎箱体内部设置的两个固定块固定连接，两个固定块的顶部均固定连接有切割刀片，所述粉碎箱体的两侧均开设有第一出料口，所述粉碎箱体的底部固定连接有支撑腿。

优选的，两个所述切割刀片呈上下分布，且两个切割刀片不接触。

优选的，所述粉碎箱体的背部固定连接有两个加强块，两个加强块相靠近的一侧与粉碎电机固定连接。

优选的，两个所述切割电机以粉碎箱体为中轴线对称设置，所述粉碎箱体的底部固定连接有两个矩形块，两个矩形块相靠近的一侧与切割电机固定连接，两个矩形块的下方设置有第一固定螺丝杆，所述第一固定螺丝杆的螺纹端贯穿矩形块并与粉碎箱体螺纹连接。

优选的，所述切割刀片的上方设置有两个第二固定螺丝杆，两个第二固定螺丝杆的螺纹端贯穿切割刀片和固定块，并延伸至固定块的下方。

优选的，所述固定块的下方设置有固定螺母，所述第二固定螺丝杆与固定螺母螺纹连接。

(三)有益效果

本实用新型提供了一种畜牧业牧草粉碎装置。具备以下有益效果：

1、该畜牧业牧草粉碎装置，具有多级粉碎草料的功能，通过粉碎电机带动粉碎桶内部设置的滚轴和粉碎刀头转动，可对粉碎桶内部的草料进行分解粉碎，经过粉碎后的草料会经过第二出料口进入到粉碎箱体的内部，通过切割电机带动切割刀片可对草体进行二次粉碎，大大提高了草料的精细度，使草料粉碎的更加均匀，在喂养牲畜时，可使牲畜更容易消化，提高牲畜的生长。

附图说明

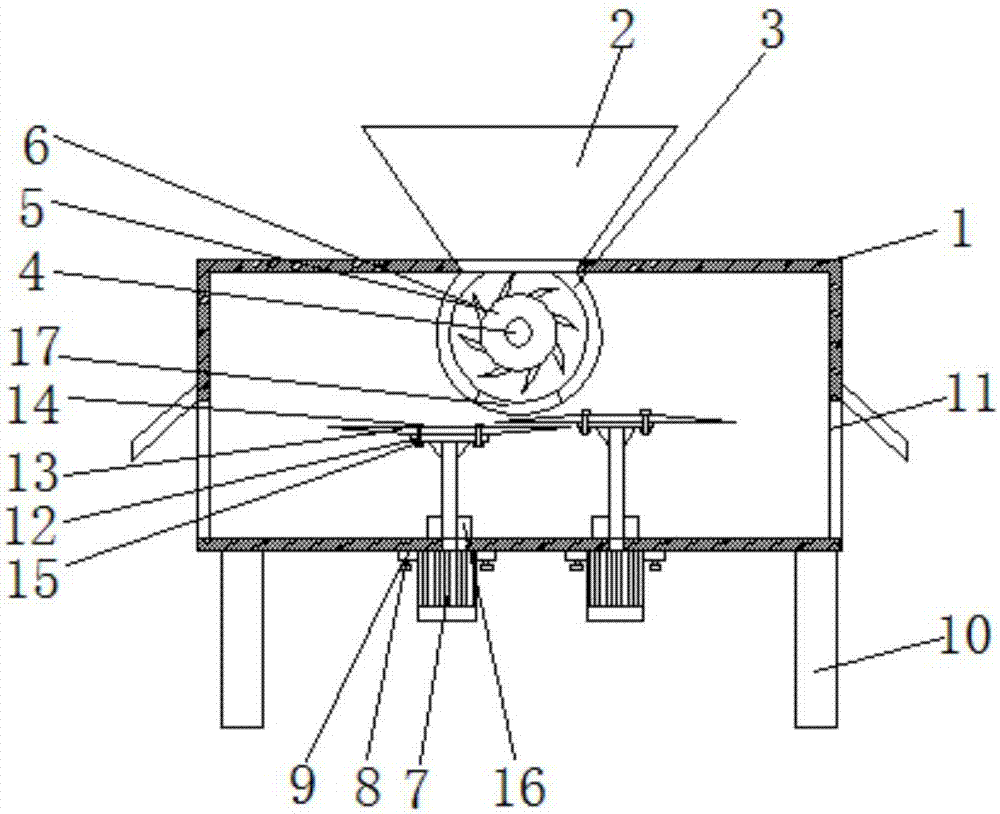

图1为本实用新型结构剖视图；

图2为本实用新型结构俯视剖视图。

其中，1粉碎箱体、2进料漏斗、3粉碎桶、4粉碎电机、5滚轴、6粉碎刀头、7切割电机、8矩形块、9第一固定螺丝杆、10支撑腿、11第一出料口、12固定块、13切割刀片、14第二固定螺丝杆、15固定螺母、16轴承、17第二出料口、18加强块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种畜牧业牧草粉碎装置，如图1-2所示，包括粉碎箱体1，粉碎箱体1的顶部连通有进料漏斗2，粉碎箱体1的内部并位于进料漏斗2的下方固定连接有粉碎桶3，粉碎桶3的内部与进料漏斗2连通，粉碎桶3的外表面开设有第二出料口17，粉碎箱体1的背部固定连接有粉碎电机4，通过粉碎电机4带动粉碎桶3内部设置的滚轴5和粉碎刀头6转动，可对粉碎桶3内部的草料进行分解粉碎，使草料粉碎更加均匀，粉碎箱体1的背部固定连接有两个加强块18，两个加强块18相靠近的一侧与粉碎电机4固定连接，通过设置加强块18可对粉碎箱体1和粉碎电机4进行固定，提高粉碎电机4的运行稳定性，粉碎桶3的内部设置有滚轴5，粉碎电机4的输出轴贯穿粉碎箱体1并与粉碎桶3内部设置的滚轴5固定套接，滚轴5的外表面固定连接有粉碎刀头6，粉碎箱体1的底部固定连接有两个切割电机7，两个切割电机7以粉碎箱体1为中轴线对称设置，粉碎箱体1的底部固定连接有两个矩形块8，两个矩形块8相靠近的一侧与切割电机7固定连接，两个矩形块8的下方设置有第一固定螺丝杆9，第一固定螺丝杆9的螺纹端贯穿矩形块8并与粉碎箱体1螺纹连接，通过矩形块8和第一固定螺丝杆9，可对切割电机7进行加固，提高切割电机7的运行稳定性，设置第一固定螺丝杆9能有效对切割电机7进行拆修，方便对切割电机7的维修，粉碎箱体1的内壁底部设置有两个轴承16，粉碎箱体1的内部并位于轴承16的上方设置有固定块12，两个切割电机7的输出端分别依次轴贯穿粉碎箱体1和两个轴承16并与粉碎箱体1内部设置的两个固定块12固定连接，两个固定块12的顶部均固定连接有切割刀片13，两个切割刀片13呈上下分布，且两个切割刀片13不接触，经过粉碎后的草料会经过第二出料口17进入到粉碎箱体1的内部，通过切割电机7带动切割刀片13可对草体进行二次粉碎，大大提高了草料的精细度，使草料粉碎的更加均匀，在喂养牲畜时，可使牲畜更容易消化，提高牲畜的生长，切割刀片13的上方设置有两个第二固定螺丝杆14，两个第二固定螺丝杆14的螺纹端贯穿切割刀片13和固定块12，并延伸至固定块12的下方，固定块12的下方设置有固定螺母15，第二固定螺丝杆14与固定螺母15螺纹连接，通过设置固定螺母15和第二固定螺丝杆14可对切割刀片13进行加固，放置切割刀片13连接不稳定，防止切割刀片13飞出，提高装置的安全性，粉碎箱体1的两侧均开设有第一出料口11，粉碎箱体1的底部固定连接有支撑腿10。

工作原理：该畜牧业牧草粉碎装置，草料通过进料漏斗2进入到粉碎桶3的内部，粉碎箱体1背部设置粉碎电机4，通过粉碎电机4的转动带动滚轴5和粉碎刀头6转动，通过滚轴5和粉碎刀头6的转动可对草料进行分解粉碎，粉碎后的草料会经过第二出料口17进入到粉碎箱体1的内部，通过粉碎箱体1底部的切割电机7的转动，带动两个切割刀片13转动，两个切割刀片上下分布，当两个切割电机7转动方向相反时，可对草料进一步粉碎，提高粉碎精细度。

综上所述，该畜牧业牧草粉碎装置，具有多级粉碎草料的功能，通过粉碎电机4带动粉碎桶3内部设置的滚轴5和粉碎刀头6转动，可对粉碎桶3内部的草料进行分解粉碎，经过粉碎后的草料会经过第二出料口17进入到粉碎箱体1的内部，通过切割电机7带动切割刀片13可对草体进行二次粉碎，大大提高了草料的精细度，使草料粉碎的更加均匀，在喂养牲畜时，可使牲畜更容易消化，提高牲畜的生长。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
