技术领域

本实用新型涉及插排技术领域，具体为一种能够防止插头掉落的插排。

背景技术

插排即是排插，学名接线板。插排是插座的一种，只不过是把多个插座集中放在一起，从而形成的多孔插座。这样的组合有很多好处，可以一座多用，既节省了空间又节省了线路，是一个非常简单而又实用的发明。通常插排指的是带电源线和插头且可以移动的多孔插座，而插座通常指的是固定的且大多指五孔插座。插排又称为排插，俗称拖线板，是生活必需品。

目前，现有的插排在技术上已经非常成熟，比如防触电以及防水，但是插排在使用的时候如果触碰到插排上插入的插头可能会导致插头掉落，如果是办公区域的台式电脑在办公室的时候插头掉落直接就会导致电脑关机，严重的影响人们的正常使用。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种能够防止插头掉落的插排，解决了现有插排在碰到插头使致使插头掉落，影响正常使用的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种能够防止插头掉落的插排，包括插排壳体，所述插排壳体的正面并对应插孔的位置固定连接有固定座，所述固定座的顶部分别固定连接有转轴座和卡座，所述转轴座位于卡座的左侧，所述转轴座的顶部开设有凹槽，所述凹槽的内壁上固定连接有转轴，所述转轴的表面套接有转动板，所述固定座的顶部并位于转轴座和卡座之间开设有下半夹紧槽，所述转动板的底部固定连接有夹紧块，所述夹紧块的底部并对应下半夹紧槽的位置开设有上半夹紧槽，所述转动板远离转轴的一端底部与卡座的顶部接触。

所述卡座的内部开设有弹簧槽，所述弹簧槽的内部分别设置有限位板和弹簧，所述限位板位于弹簧的上方，所述弹簧的一端与限位板固定连接，所述弹簧的另一端与弹簧槽的内壁底部固定连接，所述卡座的顶部并位于转动板的前后两侧均开设有通槽，所述限位板的顶部并分别对应两个通槽的位置均固定连接有支杆，所述支杆远离限位板的一端贯穿通槽并延伸至卡座的上方，两个支杆的顶部通过卡杆固定连接，所述转动板的顶部并对应卡杆下方的位置开设有与卡杆相适配的卡槽，所述卡杆的外表面下方位于卡槽的内部。

优选的，所述固定座的数量为五个，五个固定座等距离排列。

优选的，所述下半夹紧槽和上半夹紧槽的直径相同，所述下半夹紧槽和上半夹紧槽组成一个圆形孔结构。

优选的，所述弹簧远离限位板的一端固定连接有弹簧固定块，所述弹簧固定块的底部与弹簧槽的内壁底部固定连接。

优选的，所述卡杆的顶部中端固定连接有提环。

(三)有益效果

本实用新型提供了一种能够防止插头掉落的插排。具备以下有益效果：

1、该能够防止插头掉落的插排，结构简单，使用方便，能够在插头插入到插排上之后对其进行更好的固定，防止其在使用的时候出现掉落造成断电，并影响人们正常使用的状况。

2、该能够防止插头掉落的插排，通过卡槽和卡杆的配合使用，在对插头的线进行固定能够对转动板的位置进行限定，避免了转动板松动会影响插头固定的状况，还通过设置了提环，在把转动板和卡座分开的时候操作更加方便，节约了时间。

附图说明

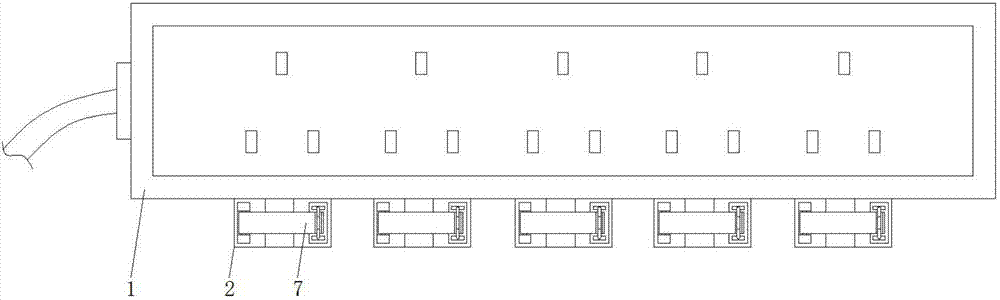

图1为本实用新型结构示意图；

图2为本实用新型固定座的结构俯视图；

图3为本实用新型固定座的结构正视图；

图4为本实用新型固定座的结构右视剖面图。

其中，1插排壳体、2固定座、3转轴座、4卡座、5凹槽、6转轴、7转动板、8下半夹紧槽、9夹紧块、10上半夹紧槽、11弹簧槽、12限位板、13弹簧、14通槽、15支杆、16卡杆、17卡槽、18弹簧固定块、19提环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种能够防止插头掉落的插排，如图1-4所示，包括插排壳体1，插排壳体1的正面并对应插孔的位置固定连接有固定座2，固定座2的数量为五个，五个固定座2等距离排列，固定座2的顶部分别固定连接有转轴座3和卡座4，转轴座3位于卡座4的左侧，转轴座3的顶部开设有凹槽5，凹槽5的内壁上固定连接有转轴6，转轴6的表面套接有转动板7，固定座2的顶部并位于转轴座3和卡座4之间开设有下半夹紧槽8，转动板7的底部固定连接有夹紧块9，夹紧块9的底部并对应下半夹紧槽8的位置开设有上半夹紧槽10，下半夹紧槽8和上半夹紧槽10的直径相同，下半夹紧槽8和上半夹紧槽10组成一个圆形孔结构，转动板7远离转轴6的一端底部与卡座4的顶部接触。

卡座4的内部开设有弹簧槽11，弹簧槽11的内部分别设置有限位板12和弹簧13，限位板12位于弹簧13的上方，弹簧13的一端与限位板12固定连接，弹簧13的另一端与弹簧槽11的内壁底部固定连接，弹簧13远离限位板12的一端固定连接有弹簧固定块18，弹簧13能够对限位板12起到复位的作用，弹簧固定块18的底部与弹簧槽11的内壁底部固定连接，卡座4的顶部并位于转动板7的前后两侧均开设有通槽14，限位板12的顶部并分别对应两个通槽14的位置均固定连接有支杆15，支杆15远离限位板12的一端贯穿通槽14并延伸至卡座4的上方，两个支杆15的顶部通过卡杆16固定连接，卡杆16的顶部中端固定连接有提环19，转动板7的顶部并对应卡杆16下方的位置开设有与卡杆16相适配的卡槽17，卡杆16的外表面下方位于卡槽17的内部。

使用时，首先握住提环19并用力上拉，使支杆15处于外面的长度增加，并且卡杆16与卡座4顶部之间的距离增远，然后转动转轴座3上的转动板7，并使其远离转轴6一端的底部与卡座4的顶部接触，接着松开提环19，这时弹簧13的复位力拉动限位板12向下移动，并带动支杆15回收到弹簧槽11中，同时卡杆16进入到转动板7顶部的卡槽17中即可对插头进行更好的固定。

综上所述，该能够防止插头掉落的插排，结构简单，使用方便，能够在插头插入到插排上之后对其进行更好的固定，防止其在使用的时候出现掉落造成断电，并影响人们正常使用的状况。

并且，通过卡槽17和卡杆16的配合使用，在对插头的线进行固定能够对转动板7的位置进行限定，避免了转动板7松动会影响插头固定的状况，还通过设置了提环19，在把转动板7和卡座4分开的时候操作更加方便，节约了时间。
