技术领域

本实用新型涉及冲孔装置领域，特别涉及一种五金模具冲孔装置。

背景技术

一些五金件在生产过程中会需要进行打孔以满足其生产需求，其中在打孔过程中需要使用模具冲孔装置进行冲孔；现有的五金模具冲孔装置在使用时存在一定的弊端，不便于对冲压块进行更换，且不便于对冲孔模具进行安装，给实际使用带来了一定的不利影响，为此，我们提出一种五金模具冲孔装置。

实用新型内容

本实用新型的主要目的在于提供一种五金模具冲孔装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种五金模具冲孔装置，包括装置主体，所述装置主体的上端设置有支撑架，所述支撑架的上端贯穿设置有升降杆，所述升降杆的下端设置有衔接块，所述衔接块的下端设置有冲压块，所述衔接块的前端外表面与冲压块的前端外表面均贯穿设置有固定圆孔，所述固定圆孔的内部设置有固定卡销，所述固定卡销的上端贯穿设置有限制铁丝，所述装置主体的上端外表面的支撑架的一侧设置有固定板，所述固定板的一侧中部设置有连接箱，所述固定板的另一侧设置有冲孔模具，所述连接箱的一侧外表面贯穿设置有圆形通孔，所述圆形通孔的内部贯穿设置有推杆，所述推杆的外侧的连接箱的内侧设置有弹簧组，所述冲孔模具的一侧外表面与固定板的另一侧外表面均设置有限制孔，所述推杆的一侧的限制孔的内部设置有限制柱。

优选的，所述装置主体的下端设置有支撑块，所述装置主体与支撑块之间设置有焊片，所述支撑块的上端外表面通过焊片与装置主体的下端外表面固定连接。

优选的，所述冲压块的上端外表面通过固定卡销与衔接块的下端外表面固定连接，所述固定卡销的外表面通过限制铁丝与固定圆孔的内侧外表面固定连接，所述固定卡销的外径长度与固定圆孔的内径长度相同。

优选的，所述装置主体的前端设置有控制按钮，所述升降杆的输出端口与控制按钮的输入端口电性连接。

优选的，所述连接箱的下端外表面通过固定板与装置主体的上端外表面固定连接，所述固定板与装置主体之间设置有焊丝，所述固定板的下端外表面通过焊丝与装置主体的上端外表面固定连接。

优选的，所述推杆的外表面通过弹簧组与连接箱的内侧外表面活动连接，所述推杆、限制柱的数量为若干组。

与现有技术相比，本实用新型具有如下有益效果：因该五金模具冲孔装置设置有衔接块，故而可以将限制铁丝从固定卡销上取下，并将固定卡销从冲压块上的固定圆孔以及衔接块上的固定圆孔中拉出，同时向下拉动冲压块并将新的冲压块放置在衔接块的下端，随后将固定卡销插入新的冲压块上的固定圆孔以及衔接块上的固定圆孔中，并将限制铁丝插在固定卡销上，使其新的冲压块能够固定在衔接块上即将新的冲压块安装在升降杆上，进而实现其便于对冲压块进行更换的好处，因设置有固定板，故而可以拉动推杆，使其连接箱内部的弹簧组收缩，接着将冲孔模具放置在两个固定板中间，同时冲孔模具上的限制孔和固定板上的限制孔对齐，接着松开推杆，让其通过弹簧组将限制柱顶入限制孔中，即将冲孔模具固定在装置主体上完成安装，进而实现其便于对冲孔模具进行安装的好处，使用的效果相对于传统方式更好。

附图说明

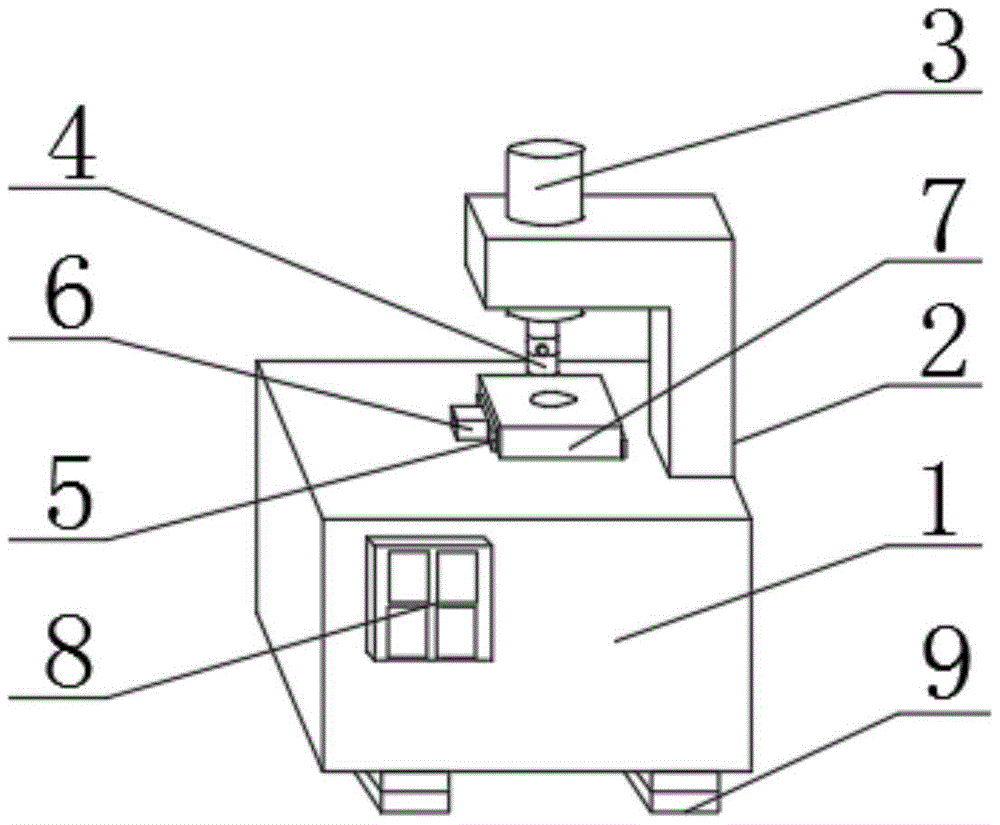

图1为本实用新型一种五金模具冲孔装置的整体结构示意图；

图2为本实用新型一种五金模具冲孔装置的冲孔模具与装置主体的连接剖视图；

图3为本实用新型一种五金模具冲孔装置的A的放大图；

图4为本实用新型一种五金模具冲孔装置的冲压块与升降杆的连接剖视图。

图中：1、装置主体；2、支撑架；3、升降杆；4、冲压块；5、固定板；6、连接箱；7、冲孔模具；8、控制按钮；9、支撑块；10、衔接块；11、固定圆孔；12、固定卡销；13、限制铁丝；14、圆形通孔；15、推杆；16、弹簧组；17、限制孔；18、限制柱。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-4所示，一种五金模具冲孔装置，包括装置主体1，装置主体1的上端设置有支撑架2，支撑架2的上端贯穿设置有升降杆3，升降杆3的下端设置有衔接块10，衔接块10的下端设置有冲压块4，衔接块10的前端外表面与冲压块4的前端外表面均贯穿设置有固定圆孔11，固定圆孔11的内部设置有固定卡销12，固定卡销12的上端贯穿设置有限制铁丝13，装置主体1的上端外表面的支撑架2的一侧设置有固定板5，固定板5的一侧中部设置有连接箱6，固定板5的另一侧设置有冲孔模具7，连接箱6的一侧外表面贯穿设置有圆形通孔14，圆形通孔14的内部贯穿设置有推杆15，推杆15的外侧的连接箱6的内侧设置有弹簧组16，冲孔模具7的一侧外表面与固定板5的另一侧外表面均设置有限制孔17，推杆15的一侧的限制孔17的内部设置有限制柱18。

装置主体1的下端设置有支撑块9，装置主体1与支撑块9之间设置有焊片，支撑块9的上端外表面通过焊片与装置主体1的下端外表面固定连接，支撑块9起到支撑作用，焊片起到焊接装置主体1与支撑块9的作用；冲压块4的上端外表面通过固定卡销12与衔接块10的下端外表面固定连接，固定卡销12的外表面通过限制铁丝13与固定圆孔11的内侧外表面固定连接，固定卡销12的外径长度与固定圆孔11的内径长度相同，冲压块4起到冲孔作用，固定卡销12与衔接块10起到连接固定作用；装置主体1的前端设置有控制按钮8，升降杆3的输出端口与控制按钮8的输入端口电性连接，升降杆3的型号为YNT—零三，控制按钮8的型号为GV二-M零八C；连接箱6的下端外表面通过固定板5与装置主体1的上端外表面固定连接，固定板5与装置主体1之间设置有焊丝，固定板5的下端外表面通过焊丝与装置主体1的上端外表面固定连接，连接箱6起到承载作用，固定板5起到固定作用，焊丝起到焊接固定板5与装置主体1的作用；推杆15的外表面通过弹簧组16与连接箱6的内侧外表面活动连接，推杆15、限制柱18的数量为若干组,弹簧组16起到推动作用。

需要说明的是，本实用新型为一种五金模具冲孔装置，在使用时，使用者可以拉动推杆15，使其连接箱6内部的弹簧组16收缩，接着使用者将冲孔模具7放置在两个固定板5中间，同时冲孔模具7上的限制孔17和固定板5上的限制孔17对齐，接着使用者松开推杆15，让其通过弹簧组16将限制柱18顶入限制孔17中，即将冲孔模具7固定在装置主体1上，随后使用者将需要冲孔的五金件放置在冲孔模具7上，接着使用者按动控制按钮8，使其支撑架2上的升降杆3延长推动冲压块4下降对五金件进行冲孔，如需要扩大冲孔的孔径时，使用者可以将限制铁丝13从固定卡销12上取下，并将固定卡销12从冲压块4上的固定圆孔11以及衔接块10上的固定圆孔11中拉出，同时使用者向下拉动冲压块4并将直径较大的冲压块4放置在衔接块10的下端，随后使用者将固定卡销12插入直径较大的冲压块4上的固定圆孔11以及衔接块10上的固定圆孔11中，并将限制铁丝13插在固定卡销12上，使其直径较大的冲压块4能够固定在衔接块10上即将直径较大的冲压块4安装在升降杆3上，随后即可对五金件进行冲孔，较为实用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
