技术领域

本实用新型涉及养羊设备领域，更具体地说，涉及一种养羊用水槽高效清洗装置。

背景技术

近年来，我国畜禽养殖业发展迅速，在世界养殖业中占据重要地位，养殖业已成为我国农业和农村经济的支柱产业，现代畜牧养殖中，积极发展专业化、规划化、集约化和标准化养羊的方式愈加重要，近年来，大部分地区羊养殖模式也出现了由传统向现代化和规模化转变，由散养向圈养发展，羊舍饲养羊成为养羊业的发展趋势。

圈养羊饮水方式都是在圈舍中设置一个水槽，然后在水槽中加入适量的饮用水让肉羊自由饮用，因为养殖的羊较多，长时间使用的饮水装置，容易滋生细菌，促生疾病，影响羊的生长，现有的水槽不便于清洗，易有清洗死角，且清洗劳动量大。

实用新型内容

1.要解决的技术问题

针对现有技术中存在的问题，本实用新型的目的在于提供一种养羊用水槽高效清洗装置，它便于清洗水槽，清洗较为干净，清洗劳动力量较小，清洗效率较高。

2.技术方案

为解决上述问题，本实用新型采用如下的技术方案。

一种养羊用水槽高效清洗装置，包括水槽底座，所述水槽底座的上端开凿有水槽，所述水槽的右内壁开凿有出杂排水口，所述出杂排水口内连接有活塞，所述水槽底座的左端固定连接有第一凹形连接块，所述第一凹形连接块的内侧设有第二凹形连接块，所述第一凹形连接块的左内壁与第二凹形连接块的左端之间固定连接有电动液压推杆，所述第二凹形连接块的内侧设有伺服电机，所述伺服电机的动力输出端固定连接有主动锥齿轮，所述第二凹形连接块的内顶端开凿有T形限位槽，所述T形限位槽内转动连接有T形连接杆，所述T形连接杆上固定连接有从动锥齿轮，所述从动锥齿轮啮合连接于主动锥齿轮，所述T形连接杆的下端固定连接有固定块，所述固定块的下端固定连接有安装块，所述安装块上连接有清洗刷，便于清洗水槽，清洗较为干净，清洗劳动力量较小，清洗效率较高。

进一步的，所述第一凹形连接块的左内壁与第二凹形连接块的左端之间固定连接有一对伸缩杆，一对所述伸缩杆对称排布在电动液压推杆的上下两侧，增加稳固性，同时增加向右运动过程中的平稳性。

进一步的，所述第二凹形连接块左内壁与伺服电机的左端之间固定连接有电机底座，所述电机底座上包裹有橡胶垫，当伺服电机处于工作状态时，有效减少震动。

进一步的，所述安装块的下端开凿有内螺纹槽，所述清洗刷螺纹连接于内螺纹槽，便于安装和拆卸内螺纹槽。

进一步的，所述电动液压推杆和伺服电机均电性连接有外部电源，所述电动液压推杆的型号为DYTZ8000，所述伺服电机的型号为PLX。

3.有益效果

相比于现有技术，本实用新型的优点在于：

(1)本方案便于清洗水槽，清洗较为干净，清洗劳动力量较小，清洗效率较高。

(2)第一凹形连接块的左内壁与第二凹形连接块的左端之间固定连接有一对伸缩杆，一对伸缩杆对称排布在电动液压推杆的上下两侧，增加稳固性，同时增加向右运动过程中的平稳性。

(3)第二凹形连接块左内壁与伺服电机的左端之间固定连接有电机底座，电机底座上包裹有橡胶垫，当伺服电机处于工作状态时，有效减少震动。

(4)安装块的下端开凿有内螺纹槽，清洗刷螺纹连接于内螺纹槽，便于安装和拆卸内螺纹槽。

(5)电动液压推杆和伺服电机均电性连接有外部电源，电动液压推杆的型号为DYTZ8000，伺服电机的型号为PLX。

附图说明

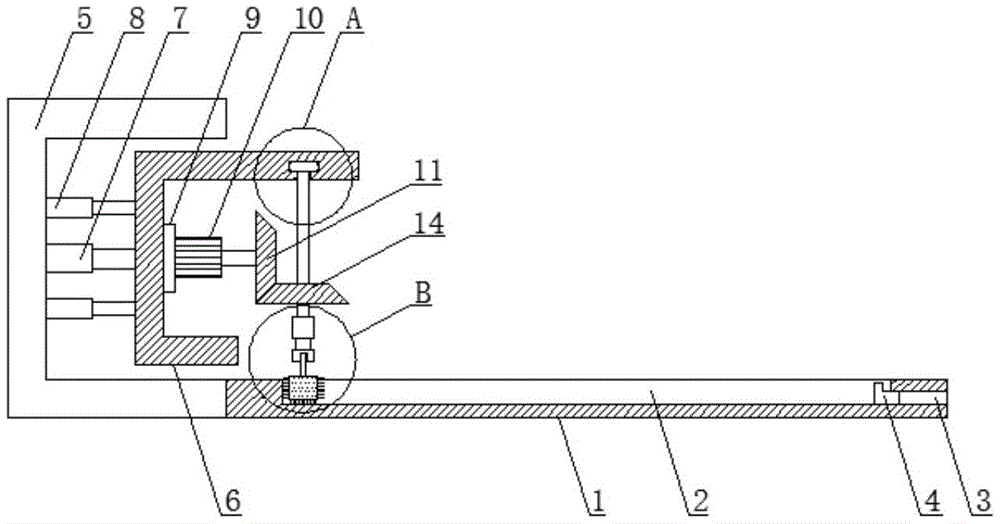

图1为本实用新型的结构示意图；

图2为图1中A处的结构示意图；

图3为图1中B处的结构示意图。

图中标号说明：

1水槽底座、2水槽、3出杂排水口、4活塞、5第一凹形连接块、6第二凹形连接块、7电动液压推杆、8伸缩杆、9电机底座、10伺服电机、11主动锥齿轮、12T形限位槽、13T形连接杆、14从动锥齿轮、15固定块、16安装块、17内螺纹槽、18清洗刷。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例；而不是全部的实施例，基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1：

请参阅图1-3，一种养羊用水槽高效清洗装置，包括水槽底座1，水槽底座1的上端开凿有水槽2，水槽2的右内壁开凿有出杂排水口3，出杂排水口3内连接有活塞4，水槽底座1的左端固定连接有第一凹形连接块5，第一凹形连接块5的内侧设有第二凹形连接块6，第一凹形连接块5的左内壁与第二凹形连接块6的左端之间固定连接有电动液压推杆7，电动液压推杆7电性连接有外部电源，电动液压推杆7的型号为DYTZ8000，第一凹形连接块5的左内壁与第二凹形连接块6的左端之间固定连接有一对伸缩杆8，一对伸缩杆8对称排布在电动液压推杆7的上下两侧，增加稳固性，同时增加向右运动过程中的平稳性，第二凹形连接块6的内侧设有伺服电机10，伺服电机10电性连接于外部电源，伺服电机10的型号为PLX，第二凹形连接块6左内壁与伺服电机10的左端之间固定连接有电机底座9，电机底座9上包裹有橡胶垫，当伺服电机10处于工作状态时，有效减少震动，伺服电机10的动力输出端固定连接有主动锥齿轮11，第二凹形连接块6的内顶端开凿有T形限位槽12，T形限位槽12内转动连接有T形连接杆13，T形连接杆13上固定连接有从动锥齿轮14，从动锥齿轮14啮合连接于主动锥齿轮11，T形连接杆13的下端固定连接有固定块15，固定块15的下端固定连接有安装块16，安装块16上连接有清洗刷18，安装块16的下端开凿有内螺纹槽17，清洗刷18螺纹连接于内螺纹槽17，便于安装和拆卸内螺纹槽17，清洗刷18的宽度略小于水槽2的宽度，使得清洗刷18能进入水槽2内且较为干净的清洗，清洗刷18的下端与水槽2的下端相接触。

当需要清洗水槽2时，拔下活塞4，启动伺服电机10，正向启动电动液压推杆7伸长电动液压推杆7的长度，伺服电机10的动力输出端的上下转动带动从动锥齿轮14左右转动，从动锥齿轮14左右转动带动T形连接杆13左右转动，T形连接杆13左右转动带动内螺纹槽17左右转动，内螺纹槽17转动能较为干净的清洗水槽2的局部内端，电动液压推杆7向右运动带动第二凹形连接块6向右运动，从而带动电动液压推杆7向右运动，全面清洗水槽2的内端，反向启动电动液压推杆7缩短电动液压推杆7的长度，可向左清洗，左右来回往复清洗，清洗效果佳，本方案便于清洗水槽，清洗较为干净，清洗劳动力量较小，清洗效率较高。

以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其改进构思加以等同替换或改变,都应涵盖在本实用新型的保护范围内。
