技术领域：

本发明涉及净化工作台的技术领域，具体是涉及一种净化工作台上的 高度可调的玻璃门。

背景技术：

目前一种提供局部高洁净度工作环境通用性较强的空气净化设备，广 泛适用于医药卫生、生物制药、食品、医学科学实验、光学、电子、无菌 室实验、无菌微生物检验、植物组培接种等需要局部洁净无菌工作环境的 科研和生产部门。现有的净化工作台一般均为开放式结构，即设备上成型 有窗口，而一般净化工作台的窗口上安装有玻璃门，玻璃门由上下两块组 成，上玻璃门固定在设备上，下玻璃门可以进行移动，而目前的下玻璃门 一般只有两种状态，一种为完全开启状态，另一种关闭状态，其下玻璃门 的开启高度不能进行调节。

发明内容：

本发明的目的旨在解决现有技术存在的问题，提供一种下玻璃门的开 启高度可调且可以进行自由定位的净化工作台的玻璃门。

本发明涉及一种净化工作台的玻璃门，包括工作平台，所述工作平台 的两侧固定连接有侧壁，上玻璃门的两侧分别固定在两侧壁的内壁上，所 述上玻璃门的下侧设有下玻璃门；

所述工作平台的一个侧壁上成型有竖条形的凹槽，所述下玻璃门的一 侧竖直边缘插接在所述凹槽内，下玻璃门的一侧竖直边缘可在凹槽内上下 或左右移动；

所述工作平台的另一个侧壁上成型有多个呈竖直排列的卡槽，所述下 玻璃门相对所述卡槽的侧面的上下两端成型有两个向外延伸的支板，所述 两个支板的外端固定连接有竖直的连接板，所述连接板上设有与所述卡槽 配合的限位卡件，所述限位卡件包括卡件和伸缩弹簧，所述卡件的上端的 纵截面呈三角形，所述伸缩弹簧的一端连接在卡件的下端、另一端固定连 接在连接板上，每两个卡槽之间的侧壁上成型有一螺纹孔，限位卡件上方 的连接板上成型有与所述螺纹孔对应的通孔，所述通孔中插接有一紧固螺 栓，所述紧固螺栓的螺栓头抵靠在连接板背对螺纹孔的侧壁上。

借由上述技术方案，本发明为净化工作台上的玻璃门的定位机构，当 需要开启下玻璃门时，将下玻璃门向上拉动，由于卡件的上端的纵截面呈 三角形，下玻璃门在向上移动过程中，卡件在伸缩弹簧的压缩和伸长的作 用下与工作平台的侧壁上的多个卡槽呈现连续分离与卡合的状态，进而发 出“咔咔”声，待下玻璃门的开启高度合适时，将下玻璃门向工作平台的 一个侧壁上的螺纹孔的一侧拉动，待紧固螺栓的螺杆开始伸入螺纹孔时停 止拉动下玻璃门，之后旋转紧固螺栓的螺栓头将螺杆拧进该螺纹孔，此时， 工作平台上的一个卡槽笼罩并压迫卡件，进而将连接板和下玻璃门相对固 定在工作平台的一个侧壁上，在此过程中，下玻璃门的另一侧边缘在工作 平台的另一个侧壁上的凹槽内向外移动，直至下玻璃门定位在一定的开启 高度。

通过上述方案，本发明的玻璃门机构结构简单，使用方便，下玻璃门 的开启高度可以进行调节，并可以进行自由定位，满足净化工作台实际工 作时的操作要求。

作为本发明的一种优选，所述连接板上成型有伸缩孔，限位卡件插接 在所述伸缩孔内，伸缩弹簧的一端固定连接在伸缩孔的内壁上，卡件的上 端伸出伸缩孔。按上述方案，下玻璃门在上升过程中，伸缩弹簧在伸缩孔 内压缩或伸长，卡件在伸缩孔口来回移动。

作为本发明的一种优选，所述伸缩孔位于连接板的中部的侧壁上。按 上述方案，当下玻璃门开启在一定高度时，连接板中部的卡件插接在工作 平台的一个侧壁的卡槽内，卡件上方的紧固螺栓将下玻璃门紧固定位在工 作平台的一个侧壁上。

作为本发明的一种优选，所述下玻璃门的一侧竖直边缘抵靠在凹槽的 内壁上，所述凹槽的宽度大于压缩弹簧的最大压缩行程。按上述方案，当 下玻璃门定位在一定高度时，下玻璃门的一侧竖直边缘的一部分依旧插接 在所述凹槽内。

作为本发明的一种优选，所述紧固螺栓的螺杆位于工作平台一侧的侧 壁与连接板之间并与工作平台一侧的侧壁间隔设置。

作为本发明的一种优选，所述卡槽呈方形。

作为本发明的一种优选，所述下玻璃门的前侧面上固定连接有提手。 按上述方案，通过握住所述提手将下玻璃门向上拉起，并可通过握住提手 将下玻璃门向工作平台的一个侧壁上的螺纹孔一侧移动。

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的 技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例 并配合附图详细说明如后。

附图说明：

以下附图仅旨在于对本发明做示意性说明和解释，并不限定本发明的 范围。其中：

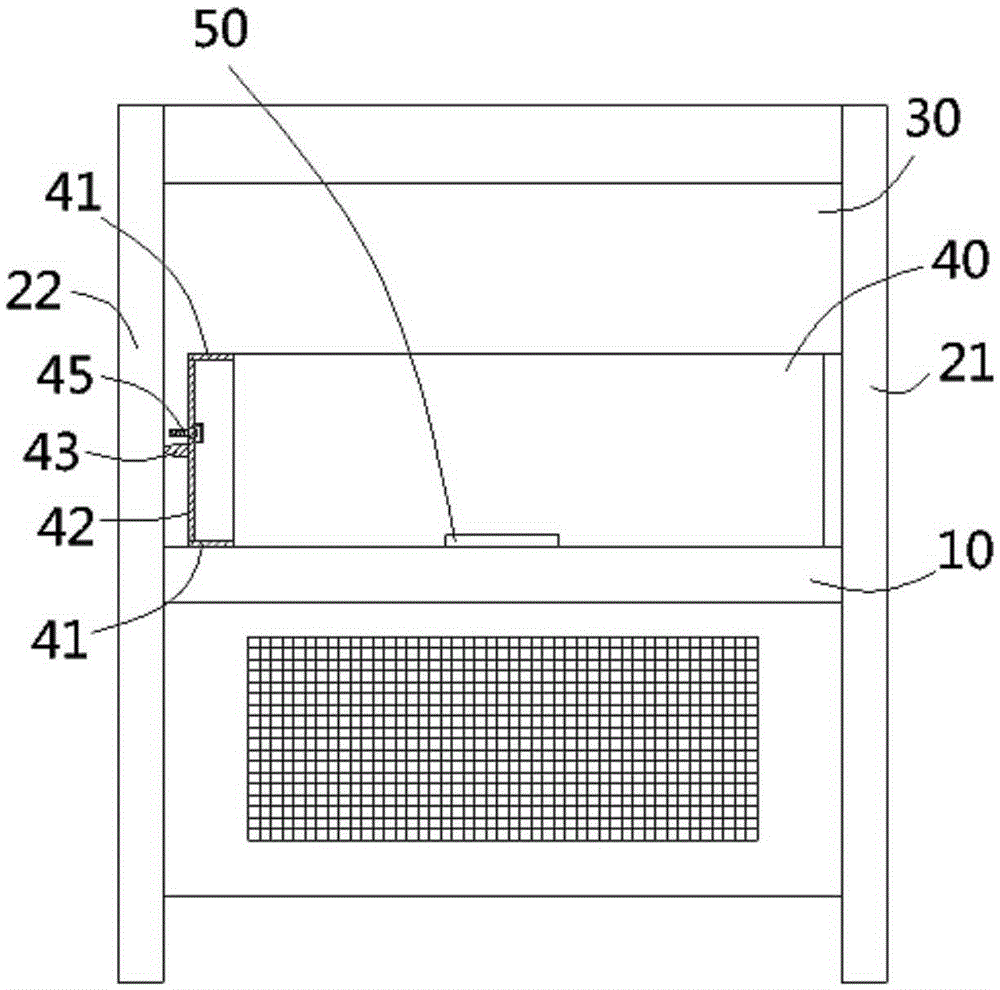

图1为本发明的结构示意图；

图2为图1的局部剖视图；

图3为图2的A处的放大图；

图4为图1的另一局部剖视图。

具体实施方式：

下面结合附图和实施例，对本发明的具体实施方式作进一步详细描述。 以下实施例用于说明本发明，但不用来限制本发明的范围。

参见图1，本发明所述的一种净化工作台的玻璃门，包括工作平台10， 所述工作平台的两侧固定连接有侧壁，上玻璃门30的两侧分别固定在两侧 壁的内壁上，所述上玻璃门30的下侧设有下玻璃门40；

参见图1至图4，所述工作平台10的一个侧壁21上成型有竖条形的 凹槽211，所述下玻璃门40的一侧竖直边缘插接在所述凹槽211内，下玻 璃门40的一侧竖直边缘可在凹槽211内上下或左右移动；所述工作平台 10的另一个侧壁22上成型有多个呈竖直排列的卡槽23，所述卡槽呈方形， 所述下玻璃门40相对所述卡槽23的侧面的上下两端成型有两个向外延伸 的支板41，所述两个支板的外端固定连接有竖直的连接板42，所述连接板 上设有与所述卡槽23配合的限位卡件43，所述限位卡件包括卡件431和 伸缩弹簧432，所述卡件431的上端的纵截面呈三角形，所述伸缩弹簧432 的一端连接在卡件431的下端、另一端固定连接在连接板42上，每两个卡 槽23之间的侧壁上成型有一螺纹孔24，限位卡件43上方的连接板42上 成型有与所述螺纹孔24对应的通孔44，所述通孔中插接有一紧固螺栓45， 所述紧固螺栓的螺栓头451抵靠在连接板42背对螺纹孔24的侧壁上，所 述紧固螺栓45的螺杆452位于工作平台10一侧的侧壁22与连接板42之 间并与工作平台10一侧的侧壁22间隔设置

参见图3，所述连接板42上成型有伸缩孔421，限位卡件43插接在所 述伸缩孔421内，伸缩弹簧432的一端固定连接在伸缩孔421的内壁上， 卡件431的上端伸出伸缩孔421；所述伸缩孔421位于连接板42的中部的 侧壁上。

参见图4，所述下玻璃门40的一侧竖直边缘抵靠在凹槽211的内壁上， 所述211凹槽的宽度大于压缩弹簧432的最大压缩行程。

参见图1，所述下玻璃门40的前侧面上固定连接有提手50。

本发明为净化工作台上的玻璃门的定位机构，当需要开启下玻璃门40 时，将下玻璃门40向上拉动，由于卡件431的上端的纵截面呈三角形，下 玻璃门40在向上移动过程中，卡件431在伸缩弹簧432的压缩和伸长的作 用下与工作平台10的侧壁22上的多个卡槽23呈现连续分离与卡合的状 态，进而发出“咔咔”声，待下玻璃门40的开启高度合适时，将下玻璃门 40向工作平台10的一个侧壁22上的螺纹孔24的一侧拉动，待紧固螺栓 45的螺杆452开始伸入螺纹孔24时停止拉动下玻璃门40，之后旋转紧固 螺栓45的螺栓头451将螺杆452拧进该螺纹孔24，此时，工作平台10上 的一个卡槽23笼罩并压迫卡件431，进而将连接板42和下玻璃门40相对 固定在工作平台10的一个侧壁22上，在此过程中，下玻璃门40的另一侧 边缘在工作平台10的另一个侧壁21上的凹槽211内向外移动，直至下玻 璃门40定位在一定的开启高度。

综上所述，本发明的玻璃门机构结构简单，使用方便，下玻璃门的开 启高度可以进行调节，并可以进行自由定位，满足净化工作台实际工作时 的操作要求。

本发明所提供的净化工作台的玻璃门，仅为本发明的具体实施方式， 但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本 发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明保护 范围之内。因此，本发明的保护范围应以所述权利要求的保护范围为准。
