技术领域

本发明涉及通信机房领域，特别涉及一种便于维护的可控温通信机房。

背景技术

通信基站，又名无线基站，是指与用户手机进行通信的低功率无线天线，根据其服务范围大小及用户多少，发射功率从几瓦到上百瓦不等。一般情况下，基站天线被安装在离地面15-50米的建筑物或发射塔上。

基站一般放通信机房，可以多个基站共处一个机房，也可以一个基站配备一个机房。

现有的通信机房面临的最大问题有：1.通信机房一般建设在靠近通信铁塔旁，占地面积大，浪费资源。2.通信机房由于日常无人看管容易被破坏。3.通信机房由于内部有设备发热，当无法及时散热时会导致设备故障。

发明内容

本发明要解决的技术问题是：为了克服现有技术的不足，提供一种便于维护的可控温通信机房。

本发明解决问题所采用的技术方案是：一种便于维护的可控温通信机房，包括基座、塔桅、机房、升降机构、隐藏机构、遮挡机构和进风机构；

所述塔桅竖向设置在基座上，所述塔桅的一侧设有导杆，所述导杆竖向设置，所述导杆有两个，两个导杆对称设置，所述机房的一侧设有滑块，所述滑块上设有通孔，所述通孔为竖直贯穿孔，所述滑块有两个，所述导杆位于通孔内，所述导杆与滑块滑动连接，所述升降机构设置在基座上，所述隐藏机构、遮挡机构和进风机构均设置在机房上；

所述升降机构包括升降电机、减速机、收线器、定滑轮和拉绳，所述升降电机与减速机传动连接，所述收线器套设在减速机的输出轴上，所述定滑轮设置在塔桅的顶部，所述拉绳的一端与收线器连接，所述拉绳的另一端通过定滑轮与机房的顶部连接，所述收线器和机房分别位于塔桅的两侧；

所述隐藏机构包括底板、弹簧和电磁铁，所述机房的底部设有凹槽，所述凹槽的底部均匀设有若干第一排气孔，所述机房的内部通过第一排气孔与外部连通，所述电磁铁有若干个，各电磁铁均匀分布在凹槽内，所述凹槽的底部通过弹簧与底板连接，所述底板与凹槽匹配；

所述遮挡机构包括第一电机和转盘，所述第一电机设置在机房的顶部，所述第一电机的输出轴竖向设置，所述转盘套设在第一电机的输出轴上，所述转盘上均匀设有若干扇叶，所述机房的顶部均匀设有若干第二排气孔，各第二排气孔均位于相邻的两个扇叶之间，所述扇叶与机房的上端面抵靠；

所述进风机构包括进风罩、进风管、进风漏斗、第二电机、第一圆齿轮和第二圆齿轮，所述进风罩设置在机房的上端面，所述遮挡机构位于进风罩内，所述进风管为L形管，所述进风管的一端水平设置且与进风漏斗连接，所述进风管的另一端竖向设置在进风罩的上端面，所述进风管与进风罩可动连接，所述进风管与进风罩连通，所述第二电机设置在进风罩上，所述第一圆齿轮套设在进风管上，所述第一圆齿轮水平设置，所述第二圆齿轮套设在第二电机的输出轴上，所述第一圆齿轮和第二圆齿轮啮合。

作为优选，为了防止机房坠落，所述机房通过若干个防坠器与塔桅的顶部连接。

作为优选，为了防止雷击，所述塔桅的顶部设有避雷针。

作为优选，为了防止飞行物误撞，所述支塔桅的顶部设有信号灯。

作为优选，为了可以根据风向而转动进风管，从而使进风漏斗正对风向进行捕风，所述机房的顶部设有风速传感器，所述风速传感器包括风速传感模块和风向传感模块，所述风速传感器与第二电机电连接。

作为优选，为了便于放置通信天线，所述塔桅上设有天线平台。

作为优选，为了便于对塔桅进行维护，所述塔桅上设有爬梯。

作为优选，为了提高密封性和防止长期与机房上端面摩擦导致扇叶损坏，所述扇叶上套设有氢化丁腈橡胶保护套。

作为优选，为了是减速机具有自锁性，所述减速机为蜗轮蜗杆减速机。

作为优选，为了可以根据机房内的温度自动调节机房的进风和出风大小，所述机房的内部设有温度传感器，所述电磁铁和第一电机均与温度传感器电连接。当机房内的温度过高时，第一电机驱动转盘转动至不遮挡第二排气孔所在的位置，此时进风量最大，与此同时，通过控制电磁铁使底板与机房的底部分离，露出第一排气孔，提高出风效率。

本发明的有益效果是，该便于维护的可控温通信机房设计巧妙，可行性高，升降机构可以实现机房的升降，使其可稳定在任意高度，节省地面资源，且能防止被恶意破坏，进风机构可以将风引导入机房内，遮挡机构可以控制进风量的大小，隐藏机构可以实现控制出风量的大小，进风机构、遮挡机构和隐藏机构配合使用可以实现控制机房的通风性能从而控制机房内的温度。

附图说明

下面结合附图和实施例对本发明进一步说明。

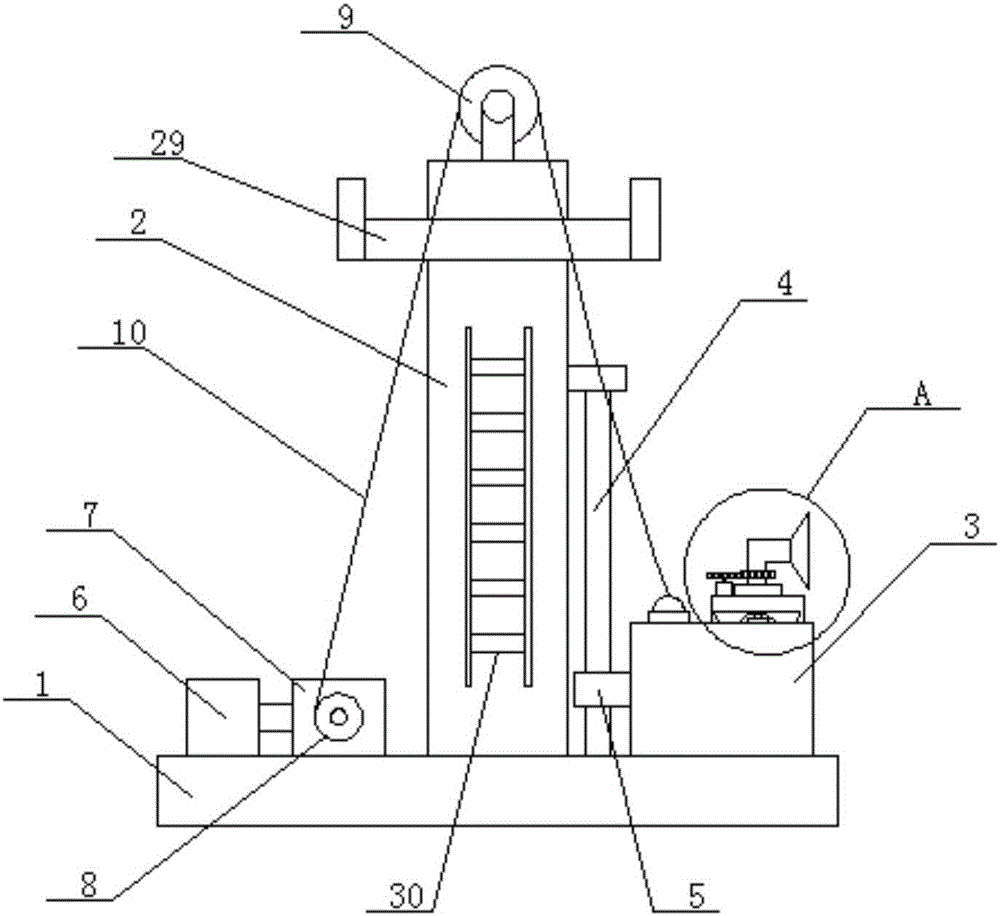

图1是本发明的一种便于维护的可控温通信机房的结构示意图。

图2是本发明的一种便于维护的可控温通信机房的侧视图。

图3是图2的A部放大图。

图4是本发明的一种便于维护的可控温通信机房的机房与隐藏机构的连接示意图。

图5是本发明的一种便于维护的可控温通信机房的仰视图。

图6是本发明的一种便于维护的可控温通信机房的遮挡机构与机房的连接示意图。

图中：1.基座，2.塔桅，3.机房，4.导杆，5.滑块，6.升降电机，7.减速机，8.收线器，9.定滑轮，10.拉绳，11.底板，12.弹簧，13.电磁铁，14.凹槽，15.第一排气孔，16.第一电机，17.转盘，18.扇叶，19.第二排气孔，20.进风罩，21.进风管，22.进风漏斗，23.第二电机，24.第一圆齿轮，25.第二圆齿轮，26.防坠器，27.避雷针，28.信号灯，29.天线平台，30.爬梯。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

如图1-6所示，一种便于维护的可控温通信机房，包括基座1、塔桅2、机房3、升降机构、隐藏机构、遮挡机构和进风机构；

所述塔桅2竖向设置在基座1上，所述塔桅2的一侧设有导杆4，所述导杆4竖向设置，所述导杆4有两个，两个导杆4对称设置，所述机房3的一侧设有滑块5，所述滑块5上设有通孔，所述通孔为竖直贯穿孔，所述滑块5有两个，所述导杆4位于通孔内，所述导杆4与滑块5滑动连接，所述升降机构设置在基座1上，所述隐藏机构、遮挡机构和进风机构均设置在机房3上；

所述升降机构包括升降电机6、减速机7、收线器8、定滑轮9和拉绳10，所述升降电机6与减速机7传动连接，所述收线器8套设在减速机7的输出轴上，所述定滑轮9设置在塔桅2的顶部，所述拉绳10的一端与收线器8连接，所述拉绳10的另一端通过定滑轮9与机房3的顶部连接，所述收线器8和机房3分别位于塔桅2的两侧；

所述隐藏机构包括底板11、弹簧12和电磁铁13，所述机房3的底部设有凹槽14，所述凹槽14的底部均匀设有若干第一排气孔15，所述机房3的内部通过第一排气孔15与外部连通，所述电磁铁13有若干个，各电磁铁13均匀分布在凹槽14内，所述凹槽14的底部通过弹簧12与底板11连接，所述底板11与凹槽14匹配；

所述遮挡机构包括第一电机16和转盘17，所述第一电机16设置在机房3的顶部，所述第一电机16的输出轴竖向设置，所述转盘17套设在第一电机16的输出轴上，所述转盘17上均匀设有若干扇叶18，所述机房3的顶部均匀设有若干第二排气孔19，各第二排气孔19均位于相邻的两个扇叶18之间，所述扇叶18与机房3的上端面抵靠；

所述进风机构包括进风罩20、进风管21、进风漏斗22、第二电机23、第一圆齿轮24和第二圆齿轮25，所述进风罩20设置在机房3的上端面，所述遮挡机构位于进风罩20内，所述进风管21为L形管，所述进风管21的一端水平设置且与进风漏斗22连接，所述进风管21的另一端竖向设置在进风罩20的上端面，所述进风管21与进风罩20可动连接，所述进风管21与进风罩20连通，所述第二电机23设置在进风罩20上，所述第一圆齿轮24套设在进风管21上，所述第一圆齿轮24水平设置，所述第二圆齿轮25套设在第二电机23的输出轴上，所述第一圆齿轮24和第二圆齿轮25啮合。

作为优选，为了防止机房坠落，所述机房3通过若干个防坠器26与塔桅2的顶部连接。

作为优选，为了防止雷击，所述塔桅2的顶部设有避雷针27。

作为优选，为了防止飞行物误撞，所述支塔桅2的顶部设有信号灯28。

作为优选，为了可以根据风向而转动进风管21，从而使进风漏斗22正对风向进行捕风，所述机房3的顶部设有风速传感器，所述风速传感器包括风速传感模块和风向传感模块，所述风速传感器与第二电机23电连接。

作为优选，为了便于放置通信天线，所述塔桅2上设有天线平台29。

作为优选，为了便于对塔桅2进行维护，所述塔桅2上设有爬梯30。

作为优选，为了提高密封性和防止长期与机房2上端面摩擦导致扇叶18损坏，所述扇叶18上套设有氢化丁腈橡胶保护套。

作为优选，为了是减速机具有自锁性，所述减速机7为蜗轮蜗杆减速机7。

作为优选，为了可以根据机房3内的温度自动调节机房3的进风和出风大小，所述机房3的内部设有温度传感器，所述电磁铁13和第一电机16均与温度传感器电连接。当机房3内的温度过高时，第一电机16驱动转盘17转动至不遮挡第二排气孔19所在的位置，此时进风量最大，与此同时，通过控制电磁铁13使底板与机房3的底部分离，露出第一排气孔15，提高出风效率。

该便于维护的可控温通信机房中，升降机构的工作原理为：升降电机6通过减速机7驱动收线器8，由于收线器8上的拉绳10的另一端通过定滑轮9与机房3顶部连接，因此，机房3可以实现升降。隐藏机构工作原理为：初始状态时，底板11被电磁铁13吸附在凹槽14内，底板11将第一排气孔15堵住，当需要提高机房3内的空气循环速率时，通过控制电磁铁13使底板11与凹槽14分离，露出第一排气孔15。进风机构的工作原理为：根据风力传感器判断出风向，第二电机23通过第二齿轮25和第一齿轮24驱动进风管21转动，使进风漏斗22正对风向，将风引导入机房3内。遮挡机构的工作原理为：第一电机16驱动转盘17转动，扇叶18与机房3上端面抵靠，且扇叶18可以将第二排气孔19遮挡住，如果如要加大进风时，则扇叶18与第二排气孔19完全分离，如果不需进风时，则使扇叶18完全遮挡住第二排气孔19。

与现有技术相比，该便于维护的可控温通信机房设计巧妙，可行性高，升降机构可以实现机房3的升降，使其可稳定在任意高度，节省地面资源，且能防止被恶意破坏，进风机构可以将风引导入机房3内，遮挡机构可以控制进风量的大小，隐藏机构可以实现控制出风量的大小，进风机构、遮挡机构和隐藏机构配合使用可以实现控制机房3的通风性能从而控制机房3内的温度。

以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
