技术领域

本发明是一种环保型固体垃圾粉碎焚烧设备，属于垃圾粉碎焚烧技术领域。

背景技术

在人们生产生活中，会产生大量的生活垃圾，这些垃圾大部分都是固体垃圾，需要对其进行集中处理，避免造成环境压力，在对垃圾进行粉碎焚烧处理过程中，存在以下不足：

生活中的废弃的PVC板在进行粉碎处理时，由于PVC板本身为聚氯乙烯材料，粉碎后为粉末性状态，粉碎刀在进行啮合过程中，容易将粉末黏在粉碎刀之间的滚筒壁上，积累多了，容易出现卡刀现象。

发明内容

针对现有技术存在的不足，本发明目的是提供一种环保型固体垃圾粉碎焚烧设备，以解决。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种环保型固体垃圾粉碎焚烧设备，其结构包括焚烧箱、粉碎仓、进料箱、电控箱、脚杯，所述焚烧箱底部的四个角都安装有脚杯，其右侧面上通过螺栓安装有电控箱，所述粉碎仓垂直安装在焚烧箱的顶部上且相互贯通，所述粉碎仓上方设有进料箱；

所述进料箱内壁两侧安装有一组对称的导料板，所述粉碎仓内部中间安装有粉碎机构，所述导料板的开口位于粉碎机构的上方。

作为优选的，所述粉碎机构由两组的粉碎滚筒组成且对称安装，所述粉碎滚筒由圆轴、粉碎刀组成，所述粉碎滚筒均匀等距设有十四组的粉碎刀，所述圆轴贯穿粉碎滚筒。

作为优选的，所述圆轴的右端处安装有齿轮，所述齿轮通过轴承与圆轴相连接，所述粉碎滚筒两端都设有套筒与旋转器，所述套筒与轴承的外圈相连接。

作为优选的，所述旋转器安装在套筒上，所述旋转器由旋转架与旋转盘组成，所述旋转架与套筒之间通过三根的旋转架相连接。

作为优选的，所述旋转盘为圆环的结构且与粉碎滚筒的左右两端面相焊接。

作为优选的，所述粉碎滚筒内部由旋转环、磁环、非磁区与抖落器组成，所述旋转环与粉碎滚筒之间分别有十四组的抖落器，所述抖落器的末端与旋转环固定连接，所述磁环套在圆轴上且三分之一为非磁区，所述抖落器位于粉碎刀两两之间的连接处。

作为优选的，所述抖落器由抖料块、磁块、弹簧组成，所述抖料块安装在粉碎刀之间的粉碎滚筒上的缺口上，所述磁块与抖料块内环相连接，所述磁块与旋转环之间设有弹簧。

作为优选的，所述磁块与磁环为同名磁性，相互排斥。

有益效果

本发明一种环保型固体垃圾粉碎焚烧设备，具有以下有益效果：

本发明在粉碎滚筒上的粉碎刀之间设有抖落器，圆轴上设有磁性感应环，在粉碎滚筒旋转时，旋转环在磁环与非磁区旋转，经过磁环的时，抖落器发生抖动对粉碎滚筒61上的粉末进行抖料，防止粉末推挤造成卡到现象。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

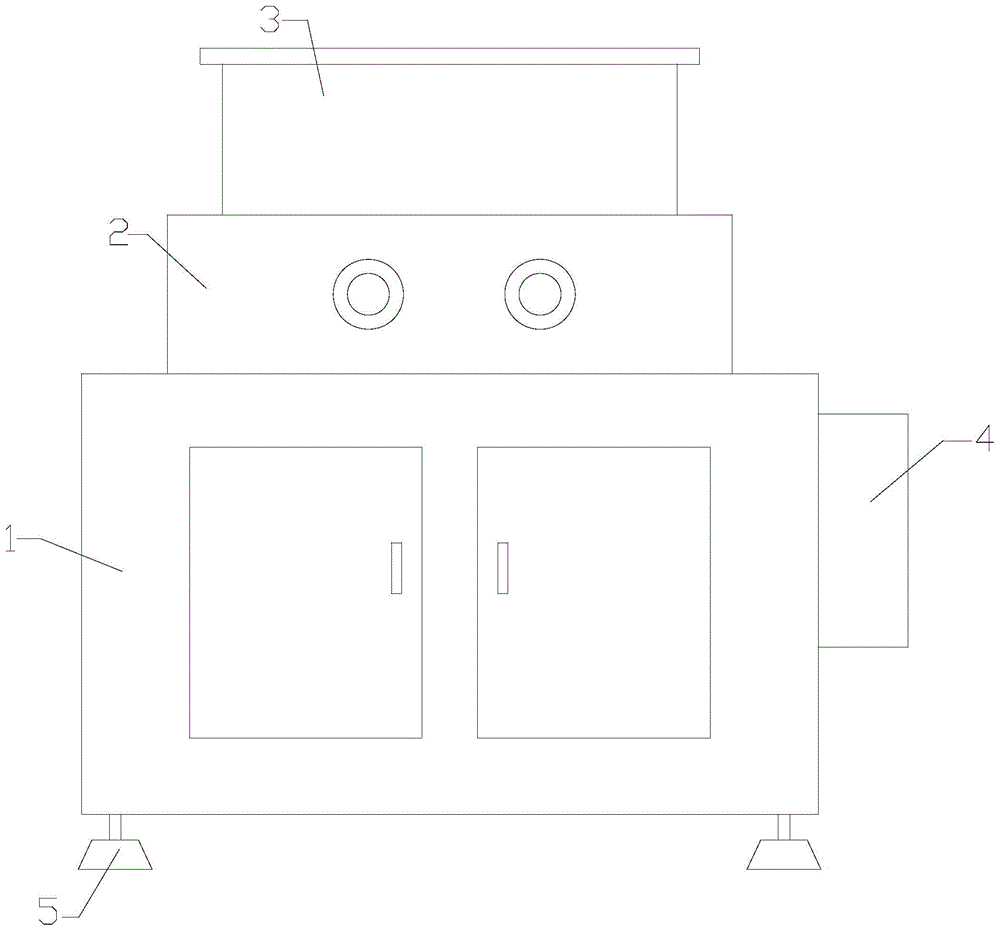

图1为本发明一种环保型固体垃圾粉碎焚烧设备的结构示意图；

图2为本发明一种粉碎仓的内部结构示意图；

图3为本发明一种粉碎滚筒的正面结构示意图；

图4为本发明一种粉碎滚筒的右侧结构示意图；

图5为本发明一种粉碎滚筒的内部结构示意图；

图6为图5中A的结构放大示意图。

图中：焚烧箱-1、粉碎仓-2、进料箱-3、电控箱-4、脚杯-5、导料板-6、粉碎机构-7、粉碎滚筒-61、圆轴-62、粉碎刀-63、齿轮-a1、套筒-a3、旋转器-64、轴承-a2、旋转架-b1、旋转盘-b2、旋转环-c1、磁环-c2、非磁区-c3、抖落器-e、抖料块-e1、磁块-e2、弹簧-e3。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图6，本发明提供一种环保型固体垃圾粉碎焚烧设备技术方案：

如图1和图2所示，其结构包括焚烧箱1、粉碎仓2、进料箱3、电控箱4、脚杯5，所述焚烧箱1底部的四个角都安装有脚杯5，其右侧面上通过螺栓安装有电控箱4，所述粉碎仓2垂直安装在焚烧箱1的顶部上且相互贯通，所述粉碎仓2上方设有进料箱3；

其中，所述进料箱3内壁两侧安装有一组对称的导料板6，所述粉碎仓2内部中间安装有粉碎机构7，所述导料板6的开口位于粉碎机构7的上方。

如图3和图4所示，所述粉碎机构7由两组的粉碎滚筒61组成且对称安装，所述粉碎滚筒61由圆轴62、粉碎刀63组成，所述粉碎滚筒61均匀等距设有十四组的粉碎刀63，所述圆轴62贯穿粉碎滚筒61。

其中，所述圆轴62的右端处安装有齿轮a1，所述齿轮a1通过轴承a2与圆轴62相连接，所述粉碎滚筒61两端都设有套筒a3与旋转器64，所述套筒a3与轴承a2的外圈相连接，齿轮a1与外部的传动齿轮相啮合进行旋转，套筒a3跟着旋转驱动旋转器64使粉碎滚筒61发生旋转，对PVC废料进行粉碎。

其中，所述旋转器64安装在套筒a3上，所述旋转器64由旋转架b1与旋转盘b2组成，所述旋转架b1与套筒a3之间通过三根的旋转架b1相连接。

其中，所述旋转盘b2为圆环的结构且与粉碎滚筒61的左右两端面相焊接。

如图5和图6所示，所述粉碎滚筒61内部由旋转环c1、磁环c2、非磁区c3与抖落器e组成，所述旋转环c1与粉碎滚筒61之间分别有十四组的抖落器e，所述抖落器e的末端与旋转环c1固定连接，所述磁环c2套在圆轴62上且三分之一为非磁区c3，所述抖落器e位于粉碎刀63两两之间的连接处，粉碎滚筒61在旋转的同时，抖落器e通过旋转环c1在磁环c2与非磁区c3旋转，当旋转环c1经过磁环c2的时候，抖落器e发生抖动对粉碎滚筒61上的粉末进行抖料，防止粉末推挤造成卡到现象。

其中，所述抖落器e由抖料块e1、磁块e2、弹簧e3组成，所述抖料块e1安装在粉碎刀63之间的粉碎滚筒61上的缺口上，所述磁块e2与抖料块e1内环相连接，所述磁块e2与旋转环c1之间设有弹簧e3，旋转环c1至磁环c2时，磁块e2与磁环c2为同性磁体，互相排斥将磁块e2往外顶出，弹簧e3被拉伸，旋转环c1旋转至非磁区c3时，磁块e2不受磁力的作用，弹簧e3将磁块e2进行复位。

废弃的PVC板从进料箱3放入到粉碎仓2内，粉碎仓2内的粉碎机构7进行粉碎后，落入到焚烧箱1内，进行焚烧；在粉碎过程中，PVC粉料容易聚集在滚筒上，粉碎滚筒61的上安装有抖落器e，粉碎滚筒61在旋转的同时，抖落器e通过旋转环c1在磁环c2与非磁区c3旋转，当旋转环c1经过磁环c2的时候，抖落器e发生抖动对粉碎滚筒61上的粉末进行抖料，防止粉末推挤造成卡到现象，旋转环c1旋转至非磁区c3时，磁块e2不受磁力的作用，弹簧e3将磁块e2进行复位。

以上仅描述了本发明的基本原理和优选实施方式，本领域人员可以根据上述描述作出许多变化和改进，这些变化和改进应该属于本发明的保护范围。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
