技术领域

本发明涉及户外精密仪器使用技术领域，具体为一种便于携带的户外精密仪器用防风篷。

背景技术

高精度全站仪、电子水准仪等精密测量仪器灵敏度极高，在野外测量时，需要在良好的外界观测环境下进行观测，获取的观测数据质量才能合格。在高精度施工控制网测量中，无风、微风条件下，全站仪、电子水准仪野外观测成果质量风力影响较小，当环境风力较大时，风力使仪器产生振动，造测站观测数据质量很难合格，造成大量的返工重测，风力过大时即使反复重测都无法获得合格的观测数据，在东北沿海和西北戈壁等受季风影响大的地区，往往连续数月都是大风天气，高速铁路CPIII精密控制网测量工作中，精密测量仪器受大风影响难以正常观测，大大延误了测量工期及后续无砟轨道施工工期，要提高精密测量仪器的有效观测时间就必须为精密测量仪器配置防风装置，而且有些地区温度差异较大，而精密测量仪的最佳测量温度一般在20±2℃范围内，所以温度也是影响户外精密仪器测量的重要因素之一；目前市场上还没有专门用于精密测量仪器的防风装置，有单位尝试将测量仪器安置在彩钢房内避免强风影响，虽然取得了较好的防风效果，但是彩钢房质量重、体积大，需要配置专门的吊车配合才能搬运，使用不便，实用性差。

发明内容

本发明要解决的技术问题是克服现有的缺陷，提供一种便于携带的户外精密仪器用防风篷，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种便于携带的户外精密仪器用防风篷，包括顶板、支撑管和底板，所述顶板的底端设置有两个挂钩，所述顶板的底端呈三角形状设置有三个固定件，三个所述固定件上均通过第一转轴转动设置有三个支撑管，分别为第一支撑管、第二支撑管和第三支撑管，所述第一支撑管、第二支撑管和第三支撑管的底端均焊接有竖直固定段，且所述竖直固定段上均设置有第一外螺纹，所述第一支撑管和第二支撑管的一侧壁上均间隔均匀的设置有若干个第二内螺纹孔，所述第二内螺纹孔上固定安装有支撑横杆，所述支撑横杆的两端设置有第二外螺纹，所述支撑横杆上缠绕设置有第一篷布，所述第一支撑管与第三支撑管之间设置有第二篷布，所述第二支撑管与第三支撑管之间也设置有第二篷布，所述底板的上表面呈三角形状设置有三个第一内螺纹孔，所述底板的上表面在三角形状内间隔均匀的设置有若干个散热孔，所述底板的内部底端两侧均设置有安装座，且所述安装座上设置有复位弹簧，两个所述安装座之间设置有电加热器，所述电加热器的输出端连通有散热管，所述散热管上间隔均匀的设置有若干个散热支管，且所述散热支管连通底板上表面的散热孔，所述底板的底端四个边角处均设置有支撑脚，且所述支撑脚的底端固定设置有抓地齿。

作为本发明的一种优选技术方案，所述支撑横杆上缠绕的第一篷布的首端设置有两个通孔，且所述通孔位于顶板上挂钩的正下方。

作为本发明的一种优选技术方案，所述第一支撑管、第二支撑管和第三支撑管均采用Φ32的钢管，且三根支撑管等长。

作为本发明的一种优选技术方案，所述第一外螺纹与第一内螺纹孔相互匹配，所述第二外螺纹与第二内螺纹孔相互匹配。

作为本发明的一种优选技术方案，所述第一篷布和第二篷布均采用防水不透风篷布制作而成。

作为本发明的一种优选技术方案，所述支撑横杆设置有多个，且每个所述支撑横杆的长度均不相同。

作为本发明的一种优选技术方案，所述底板的内部还设置有蓄电池，且所述蓄电池与电加热器电性连接。

与现有技术相比，本发明的有益效果是：

1、本发明通过将精密仪器测量防风装置设置为一个篷体来代替传统的彩钢房，结构简单，体积小，安装和拆卸方便，所以方便人们的携带。

2、本发明通过将防风篷设置在底板上，能够增加防风篷的稳定性，尤其是在沙漠上，地面结构不稳定，不方便防风篷的放置，而且在底板的内部设置有减震用的复位弹簧，能够提高精密测量仪器放置时的稳定性，避免风力过大时，精密测量仪器产生较大的震动，影响精密测量仪器的测量精度。

3、本发明通过在底板内部设置有蓄电池和电加热器，在精密仪器测量时，能够改变防风篷内的温度，从而提高精密仪器测量的精度，方便人们的使用。

4、本发明通过在第一支撑管和第二支撑管之间设置支撑横杆，并在支撑横杆上缠绕有篷布，可以在不影响精密仪器测量的情况下，利用篷布将精密仪器视野上方的区域进行遮挡，能够最大限度的对精密仪器进行防风，提高精密仪器的测量精度。

附图说明

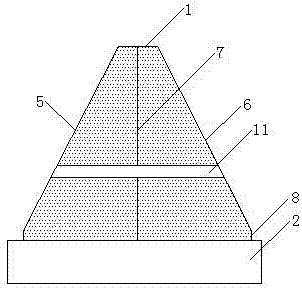

图1为本发明结构示意图；

图2为本发明顶端的仰视结构示意图；

图3为本发明第一支撑管的主视结构示意图；

图4为本发明第一支撑管的侧视结构示意图；

图5为本发明支撑横杆的主视结构示意图；

图6为本发明底板的内部结构示意图；

图7为本发明底板的俯视结构示意图；

图中：1、顶板；2、底板；3、挂钩；4、固定件；5、第一支撑管；6、第二支撑管；7、第三支撑管；8、竖直固定段；9、第一外螺纹；10、第二内螺纹孔；11、支撑横杆；12、第一篷布；13、第二篷布；14、第一内螺纹孔；15、散热孔；16、安装座；17、复位弹簧；18、电加热器；19、散热管；20、散热支管；21、支撑脚；22、抓地齿；23、第二外螺纹。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-7，本发明提供一种技术方案：一种便于携带的户外精密仪器用防风篷，包括顶板1、支撑管和底板2，顶板1的底端设置有两个挂钩3，顶板1的底端呈三角形状设置有三个固定件4，三个固定件4上均通过第一转轴转动设置有三个支撑管，分别为第一支撑管5、第二支撑管6和第三支撑管7，第一支撑管5、第二支撑管6和第三支撑管7的底端均焊接有竖直固定段8，且竖直固定段8上均设置有第一外螺纹9，第一支撑管5和第二支撑管6的一侧壁上均间隔均匀的设置有若干个第二内螺纹孔10，第二内螺纹孔10上固定安装有支撑横杆11，支撑横杆11的两端设置有第二外螺纹23，支撑横杆11上缠绕设置有第一篷布12，第一支撑管5与第三支撑管7之间设置有第二篷布13，第二支撑管6与第三支撑管7之间也设置有第二篷布13，底板2的上表面呈三角形状设置有三个第一内螺纹孔14，底板2的上表面在三角形状内间隔均匀的设置有若干个散热孔15，底板2的内部底端两侧均设置有安装座16，且安装座16上设置有复位弹簧17，两个安装座16之间设置有电加热器18，电加热器18的输出端连通有散热管19，散热管19上间隔均匀的设置有若干个散热支管20，且散热支管20连通底板2上表面的散热孔15，底板2的底端四个边角处均设置有支撑脚21，且支撑脚21的底端固定设置有抓地齿22。

支撑横杆11上缠绕的第一篷布12的首端设置有两个通孔，且通孔位于顶板1上挂钩3的正下方，将第一篷布12展开，然后向上提起，使得第一篷布12首端的两个通孔挂在挂钩3上，能够将支撑横杆11上方的部分遮挡，能够最大限度的为精密仪器进行遮风。

第一支撑管5、第二支撑管6和第三支撑管7均采用Φ32的钢管，且三根支撑管等长。

第一外螺纹9与第一内螺纹孔14相互匹配，第二外螺纹23与第二内螺纹孔10相互匹配，利用第一外螺纹9与第一内螺纹孔14将支撑管固定在底板2上，然后利用第二外螺纹23与第二内螺纹孔10将支撑横杆11固定在第一支撑管5和第二支撑管6之间。

第一篷布12和第二篷布13均采用防水不透风篷布制作而成。

支撑横杆11设置有多个，且每个支撑横杆11的长度均不相同，方便适用于不同高度的测量，使得支撑横杆11不影响精密仪器的测量。

底板2的内部还设置有蓄电池，且蓄电池与电加热器18电性连接，不需要连接外界电源，方便电加热器18的使用。

本发明的工作原理及使用流程：本发明的组装和拆卸方法：利用支撑脚21将底板2固定，并利用抓地齿22增强底板2的稳定性，将第一支撑管5、第二支撑管6和第三支撑管7通过第一转轴伸展开，然后利用第一支撑管5、第二支撑管6和第三支撑管7底端的竖直固定段8上的第一外螺纹9与底板2上的第一内螺纹孔14螺纹固定连接，然后根据精密仪器测量的视野范围大小，选择适宜的支撑横杆11，然后将支撑横杆11利用其两端的第二外螺纹23固定在第一支撑管5和第二支撑管6上相应的第二内螺纹孔10上，将支撑横杆11上缠绕的第一篷布12展开，并通过第一篷布12首端的通孔挂在挂钩3上，通过第一支撑管5和第二支撑管6之间的缝隙将精密测量仪器搬入防风篷内。

使用时，将精密测量仪器放入防风篷中，底端放在底板2的上方，打开电加热器18，精密测量仪器通过第一支撑管5和第二支撑杆6之间，支撑横杆11下端的缝隙中照准目标进行观察测量，电加热器18产生的热量先后通过散热管19和散热支管20，然后从底板2上端的散热孔15散出，能够改变防风篷内的温度，在精密仪器测量过程中，底板2内设置的复位弹簧17，能够降低由于风力使得精密仪器产生的震动，提高精密仪器的测量精度。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
