技术领域

本发明涉及污水处理技术领域，具体为一种环保式可通过风能进行污水处理的设备。

背景技术

污水处理是指将污水进行过滤、吸附、沉淀等手段使其达到能够排入某一水体或再次使用的过程，现如今，较为常见的污水处理手段是将其通入净化池中，然后通过曝气机和溶气罐向水中排入气泡，利用气泡使水中的颗粒物上浮，最后利用刮渣板将漂浮在水面上的残渣刮去，以此实现净化过程。然而，现有的净化池在进行污水治理时仍然存在一些缺陷和不足之处，具体如下：

1.现有的净化池中曝气机以及刮渣板的驱动装置均需要外接电源来驱动，非常消耗电能，而净化池通常设置在露天环境下，若能将风能利用在污水处理上，将极大的节约了电能的使用率；

2.现有技术中净化池普遍效率不高，而由于净化池的净化手段单一，也使得水中的很多细小颗粒以及溶水性物质无法得到剔除，即整体的净化程度不够彻底，为此，本发明提出一种环保式可通过风能进行污水处理的设备用于解决上述问题。

发明内容

本发明的目的在于提供一种环保式可通过风能进行污水处理的设备，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种环保式可通过风能进行污水处理的设备，包括污水处理池，所述污水处理池的底端焊接设有支撑脚，其底部一侧贯穿设有污水进水管，其顶部内侧设有集渣槽和刮渣板，其外部一侧设有供电箱，另一侧设有净化箱，所述污水进水管的上方设有初级滤网和滤框，且滤框位于初级滤网的上方，所述集渣槽焊接固定在污水处理池的内壁上，且集渣槽的底部一侧贯穿设有出渣管，所述供电箱的外侧固定安装风能发电机，其内侧上方设有蓄电池，其内侧下方设有曝气机，其外侧壁上贯穿开设有进风口，所述风能发电机和蓄电池之间电性连接，所述蓄电池和曝气机之间电性连接，所述曝气机的出气管贯穿污水处理池的侧壁并延伸至污水处理池的内侧中段，所述污水处理池的内部中段设有曝气箱，所述曝气箱为圆筒状中空结构，其底端开设有进气口，其顶端均匀设置有曝气管，所述进气口与曝气机的出气管内端连接，所述曝气管上均匀开设有气嘴，所述净化箱的顶部一侧贯穿设有进水管，其底部一侧贯穿设有出水管，其中段穿插设有滤架，所述进水管和出水管均贯穿污水处理池的侧壁，且进水管的内端连接设有潜水泵，所述滤架呈侧凹字形结构，其顶端均匀贯穿开设有圆孔，所述圆孔的底端均设有外滤套，所述外滤套的内侧均套接设有内滤套，所述内滤套和外滤套的顶端均焊接固定在滤架的内部顶侧上，且二者之间填充设有石英砂。

优选的，所述刮渣板内部两侧均设有传动轴，所述传动轴的两端均与污水处理池的内壁转动连接，所述污水处理池的外侧设有驱动装置，所述驱动装置和蓄电池电性连接，且驱动装置的输出端部贯穿污水处理池的侧壁并与刮渣板的一根传动轴连接。

优选的，所述净化箱的外侧壁上贯穿开设有穿插口，净化箱的内侧壁上下两侧均贴合设有内嵌槽，所述滤架贯穿在穿插口内，且滤架的内端均嵌入在内嵌槽中。

优选的，所述穿插口的顶端焊接设有柱帽，所述滤架的顶端贯穿设有定位孔，所述柱帽的内部穿插设有定位杆，所述定位杆的底部嵌入在定位孔中。

优选的，所述定位杆的外侧套接设有压缩弹簧，所述压缩弹簧的上下两端分别和定位杆的顶端下沿以及柱帽的顶端连接。

优选的，所述滤框为长方体中空结构，其长度和宽度分别等于污水处理池内侧的长度和宽度，其上下两侧均呈漏网状，其内部填充有碎石层。

优选的，所述污水处理池的底部呈锥形状，其底端开设有出渣口，所述出渣口底端螺旋旋接端盖。

与现有技术相比，本发明的有益效果是：

1.本发明在污水处理池的外侧设置有供电箱，供电箱的外侧固定安装风能发电机，供电箱的内侧设置有蓄电池，并利用风能发电机向蓄电池供电，再利用蓄电池向曝气机、刮渣板以及水泵供电，相比传统技术，本发明在极大程度上节约了电能；

2.本发明在污水处理池的外侧设置有净化箱结构，并在净化箱的内侧设置有数量众多的滤套，使用时，利用潜水泵向净化箱内部供水，水流穿过滤套后被滤套内侧的石英砂净化，最后再重新回到污水处理池内部，相比传统技术，本发明丰富了污水处理手段，也即提高了污水的处理效率；

3.本发明在污水处理池的内部中段设置有曝气箱，曝气箱和曝气机连接，曝气箱的顶端设置有数量众多的曝气管，曝气管上均匀开设有气孔，因此可以将气泡更加充分均匀的扩散开，进一步提高污水的净化效率。

附图说明

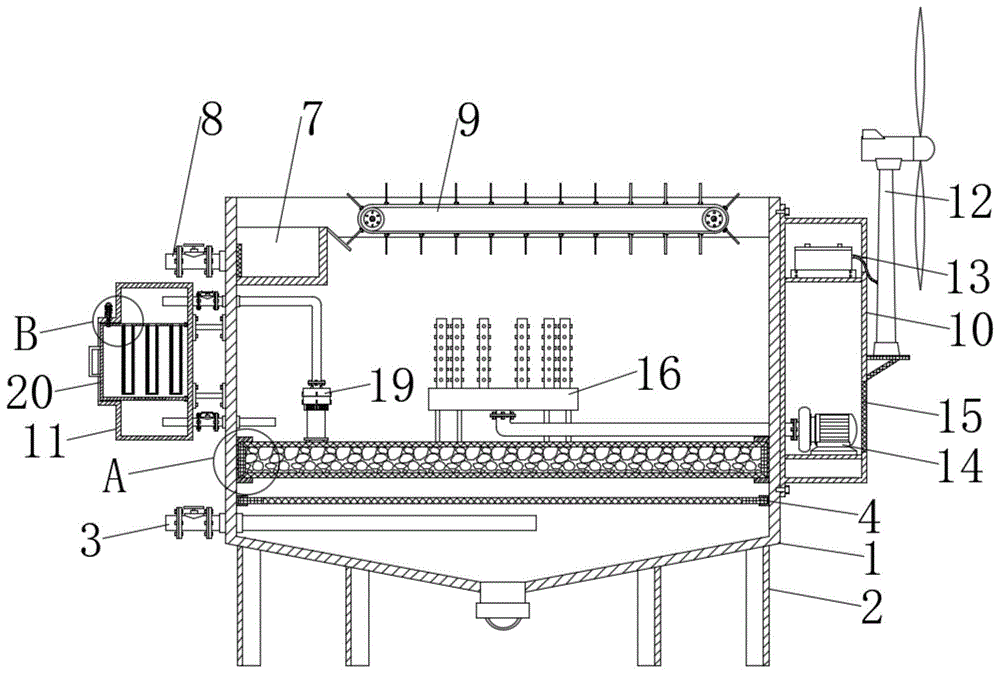

图1为本发明结构示意图；

图2为本发明A处结构放大示意图；

图3为本发明B处结构放大示意图；

图4为本发明曝气箱结构示意图；

图5为本发明滤架结构示意图。

图中：1污水处理池、2支撑脚、3污水进水管、4初级滤网、5滤框、6碎石层、7集渣槽、8出渣管、9刮渣板、10供电箱、11净化箱、12风能发电机、13蓄电池、14曝气机、15进风口、16曝气箱、17曝气管、18气孔、19潜水泵、20滤架、21圆孔、22外滤套、23内滤套、24石英砂、25柱帽、26定位杆、27压缩弹簧。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，本发明提供一种技术方案：一种环保式可通过风能进行污水处理的设备，包括污水处理池1，污水处理池1的底端焊接设有支撑脚2，其底部一侧贯穿设有污水进水管3，其顶部内侧设有集渣槽7和刮渣板9，其外部一侧设有供电箱10，另一侧设有净化箱11，污水进水管3的上方设有初级滤网4和滤框5，且滤框5位于初级滤网4的上方，集渣槽7焊接固定在污水处理池1的内壁上，且集渣槽7的底部一侧贯穿设有出渣管8，各结构的位置关系如图1所示，其中初级滤网4和滤框5均起到过滤作用，而集渣槽7用于收集漂浮在水面上的残渣，刮渣板9用于将残渣刮到集渣槽7的内部，出渣管8用于排渣。

供电箱10的外侧固定安装风能发电机12，其内侧上方设有蓄电池13，其内侧下方设有曝气机14，其外侧壁上贯穿开设有进风口15，风能发电机12和蓄电池13之间电性连接，蓄电池13和曝气机14之间电性连接，曝气机14的出气管贯穿污水处理池1的侧壁并延伸至污水处理池1的内侧中段，污水处理池1的内部中段设有曝气箱16，曝气箱16为圆筒状中空结构，其底端开设有进气口，其顶端均匀设置有曝气管17，进气口与曝气机14的出气管内端连接，曝气管17上均匀开设有气嘴，曝气箱16的结构形状如图4所示，气体从曝气机14的出气管端部进入到曝气箱16内部后，从曝气管17上的气孔中排出，有利于气泡均匀分布在污水处理池1中。

净化箱11的顶部一侧贯穿设有进水管，其底部一侧贯穿设有出水管，其中段穿插设有滤架20，进水管和出水管均贯穿污水处理池1的侧壁，且进水管的内端连接设有潜水泵19，滤架20呈侧凹字形结构，其顶端均匀贯穿开设有圆孔21，圆孔21的底端均设有外滤套22，外滤套22的内侧均套接设有内滤套23，内滤套23和外滤套22的顶端均焊接固定在滤架20的内部顶侧上，且二者之间填充设有石英砂24，潜水泵19同样与蓄电池13电性连接，而外滤套22和内滤套23的侧壁均为网孔状，二者底端为实心板状材质，二者的缝隙内填充有石英砂24，石英砂24的作用是充分过滤污水。

刮渣板9内部两侧均设有传动轴，传动轴的两端均与污水处理池1的内壁转动连接，污水处理池1的外侧设有驱动装置，驱动装置和蓄电池13电性连接，且驱动装置的输出端部贯穿污水处理池1的侧壁并与刮渣板9的一根传动轴连接，刮渣板9为链式刮渣装置，其一端通过驱动装置带动，并源源不断的将水面上的浮渣刮到集渣槽7内。

净化箱11的外侧壁上贯穿开设有穿插口，净化箱11的内侧壁上下两侧均贴合设有内嵌槽，滤架20贯穿在穿插口内，且滤架20的内端均嵌入在内嵌槽中，即滤架20的侧边嵌入在内嵌槽中，其作用是增强滤架20的密封性，放置污水从滤架20和净化箱11的缝隙中钻出。

穿插口的顶端焊接设有柱帽25，滤架21的顶端贯穿设有定位孔，柱帽25的内部穿插设有定位杆26，定位杆26的底部嵌入在定位孔中，如图3所示，当定位杆26的内端嵌入在定位孔中后，滤架20的位置得到固定。

定位杆26的外侧套接设有压缩弹簧27，压缩弹簧27的上下两端分别和定位杆26的顶端下沿以及柱帽25的顶端连接，压缩弹簧27起到固定作用，确保定位杆26的内端始终嵌入在定位孔中以及定位杆26插拔方便。

滤框5为长方体中空结构，其长度和宽度分别等于污水处理池1内侧的长度和宽度，其上下两侧均呈漏网状，其内部填充有碎石层6，碎石层6用于初级过滤，将污水中的大颗粒直接留在污水处理池1的底部内。

污水处理池1的底部呈锥形状，其底端开设有出渣口，出渣口底端螺旋旋接端盖，如图1所示，将端盖拿下后，沉渣会直接从出渣口中排出。

工作原理：本发明使用时，将污水从污水进水管3中通入污水处理池1内，经过初级滤网4和滤框5的过滤后，大颗粒残渣直接留在污水处理池1的底部内，初步净化后的污水进入污水处理池1的上方。启动曝气机14和刮渣板9，曝气机14将气体通入曝气箱16内，最后从曝气箱16顶端的曝气管17中排出，由于曝气管17上的气孔数量众多，因此气泡可充分均匀的扩散在污水中，提高其净化效率。另外，在污水处理池1的外侧设置有净化箱11，其内侧设置有潜水泵19，潜水泵19将污水通入净化箱11内，得到两侧滤套和石英砂24的过滤后，再回到污水处理池1内，丰富了污水处理池1的净化手段，再次提高了净化效率。供电箱10的外侧固定安装风能发电机12，其内部设置有蓄电池13，使用时，利用风能发电机12对蓄电池13供电，再用蓄电池13对曝气机14、刮渣板9和水泵19供电，通常情况下，无需外接电源即可实现自身电力需求，极大程度上节约了电能。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
