技术领域

本发明属于建筑领域，尤其是涉及一种基于凹透镜散光原理的夏日用阳台窗。

背景技术

阳台窗是众多窗户种类中的一种，常分为推拉式和平开式，平开窗在性能上要优于推拉窗，但推拉窗在加工制作与操作使用上要优于平开窗，可以根据使用地方的不同，选择不同的开启方法。

夏日的阳光一般都会格外炽烈，而房屋的阳台大多数都向阳设计，因此阳台上的墙面和地砖常常会因为长期的暴晒而发生脱皮或褪色等不同程度的损伤，长此以往，容易造成经济损失，而且，由于白天的采光需求，常需要在白天将窗帘打开，而到了晚上又要将窗帘拉上，费时费力。

为此，我们提出一种基于凹透镜散光原理的夏日用阳台窗来解决上述问题。

发明内容

本发明的目的是针对上述阳台在夏日容易被炽热的日光照射而发生脱皮褪色的问题，提供一种能有效避免夏日的阳台被日光损伤的基于凹透镜散光原理的夏日用阳台窗。

为达到上述目的，本发明采用了下列技术方案：一种基于凹透镜散光原理的夏日用阳台窗，包括外框，所述外框的内顶面和内底面均向内凹陷形成通风槽，所述外框内设有玻璃框，所述玻璃框与外框的内侧壁固定连接，所述玻璃框的上下端均延伸至通风槽内设置，所述玻璃框包括外侧的外玻璃和内侧的内玻璃，所述玻璃框内固定连接有两块均水平设置的密封板，两块所述密封板之间设有竖直设置的透明弹性层，所述透明弹性层靠近外玻璃设置且其周侧壁与外玻璃的内侧壁固定连接，所述玻璃框内通过驱动机构传动连接有调节机构，所述玻璃框的上下两端均设有通风机构。

本发明的有益效果为：

将整个玻璃框固定在外框内，通过通风槽使外界与室内连通，在使用过程中无需移动整个外框，窗户在完全打开的状态下也不会留有过大的通风口，对于高层建筑而言，能有效保证使用者的安全。

在上述的基于凹透镜散光原理的夏日用阳台窗中，所述驱动机构包括设置在外玻璃内的夹层，所述夹层内盛有石蜡，所述外框的外侧壁上固定连接有太阳能发电板，所述夹层的周侧壁上设有加热丝，所述加热丝与太阳能发电板耦合连接。

白天有阳光时，太阳能发电板会发电，使夹层内的加热丝给石蜡加热，融化状态的石蜡为透明状态，因而能使光线照射到室内，夜晚时，加热丝停止加热，夹层内的石蜡会重新凝固，凝固状态的石蜡是不透明的固体，类似于能自动启闭的窗帘，在白天开启，在夜晚关闭，不用进行人工操作，省时省力。

在上述的基于凹透镜散光原理的夏日用阳台窗中，所述调节机构包括透明弹性层与外玻璃之间形成的膨胀腔，所述膨胀腔内盛有蒸发液，所述透明弹性层、两块密封板和玻璃框之间形成储水腔，所述储水腔内盛有水。

膨胀腔内的蒸发液在吸收热量时会发生汽化，从而将储水腔挤成类似于凹透镜的形状，凹透镜有散光的作用，能将外界照射到玻璃框上的阳光散射到室内，因为照射到玻璃框上阳光的总量是不变的，即照射到阳台上的光照强度是不变的，但凹透镜状的储水腔能将光线散射到阳台上更大的范围里，因为总量不变，则单位面积内的光照强度会减弱，能避免日光对阳台的某个地方进行集中的高强度的照射，对阳台内的墙面和地面等物件表面进行保护。

在上述的基于凹透镜散光原理的夏日用阳台窗中，所述通风机构包括固定连通在密封板远离储水腔一端的滑动盒，所述滑动盒内密封滑动连接有滑动块，所述滑动块的另一端延伸至通风槽内设置，所述通风槽内设有与滑动块相匹配的固定槽。

在储水腔被膨胀腔挤压变形的同时，储水腔内的水会被挤压到滑动盒内，水压会挤压滑动盒内的滑动块，将滑动块的另一端挤到通风槽内，室外温度越高，膨胀腔内的蒸发液汽化的越多，会将储水腔内更多的水挤到滑动盒内，从而使滑动块越靠近固定槽，使通风槽与室内的连通口逐渐变小，则能隔绝更多外界的热量，实现自动关窗，使用方便。

在上述的基于凹透镜散光原理的夏日用阳台窗中，所述通风机构包括固定连通在密封板远离储水腔一端的收纳盒，所述收纳盒的上端贯穿玻璃框设置，所述收纳盒的上端固定连通有弹性囊，所述收纳盒内密封滑动连接有移动块。

当储水腔被压缩，其中的水被挤压到收纳盒的过程中，收纳盒内的移动块在水压的作用下向弹性囊方向移动，会将收纳盒内的气体充到弹性囊内，因为充气而膨胀起来的弹性囊会逐渐将通风槽堵住，起到隔绝外界热量的作用，与滑动块相比，弹性囊的密封作用更好，而且弹性囊内的气体能起到更好的隔温作用。

附图说明

图1是本发明提供的一种基于凹透镜散光原理的夏日用阳台窗实施例1的结构示意图；

图2是图1中A处的放大结构示意图；

图3是本发明提供的一种基于凹透镜散光原理的夏日用阳台窗实施例1膨胀腔内蒸发液汽化状态的结构示意图；

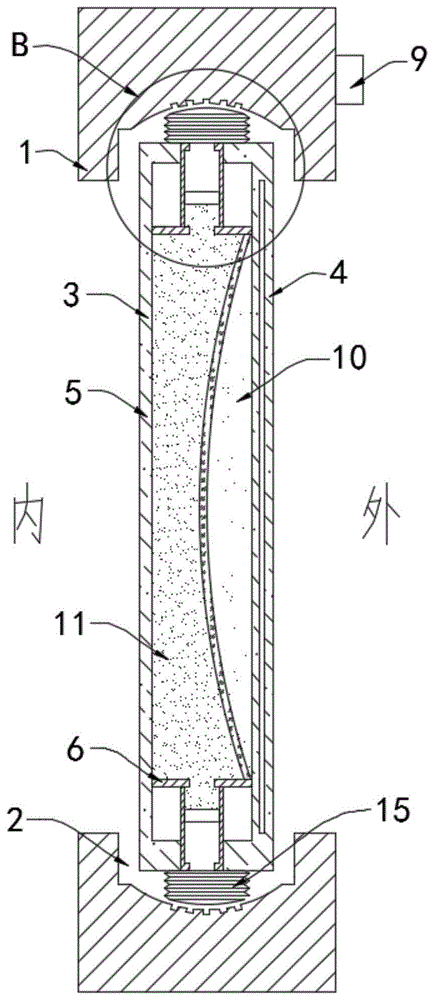

图4是本发明提供的一种基于凹透镜散光原理的夏日用阳台窗实施例2的结构示意图；

图5是图4中B处的放大结构示意图。

图中，1外框、2通风槽、3玻璃框、4外玻璃、5内玻璃、6密封板、7透明弹性层、8夹层、9太阳能发电板、10膨胀腔、11储水腔、12滑动盒、13滑动块、14收纳盒、15弹性囊、16移动块。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例1

如图1-3所示，一种基于凹透镜散光原理的夏日用阳台窗，包括外框1，外框1的内顶面和内底面均向内凹陷形成通风槽2，外框1内设有玻璃框3，玻璃框3与外框1的内侧壁固定连接，玻璃框3的上下端均延伸至通风槽2内设置，玻璃框3固定在外框1内，窗户在完全打开的状态下也不会留有过大的通风口，对于高层建筑而言，能有效保证使用者的安全，玻璃框3包括外侧的外玻璃4和内侧的内玻璃5。

玻璃框3内固定连接有两块均水平设置的密封板6，两块密封板6之间设有竖直设置的透明弹性层7，透明弹性层7靠近外玻璃4设置且其周侧壁与外玻璃4的内侧壁固定连接，玻璃框3内通过驱动机构传动连接有调节机构。

驱动机构包括设置在外玻璃4内的夹层8，夹层8内盛有石蜡，外框1的外侧壁上固定连接有太阳能发电板9，夹层8的周侧壁上设有加热丝，加热丝与太阳能发电板9耦合连接，白天有阳光时，石蜡被加热融化为透明状态，夜晚时蜡会重新凝固为不透明的固体，类似于能自动启闭的窗帘，在白天开启，在夜晚关闭，不用进行人工操作，省时省力。

调节机构包括透明弹性层7与外玻璃4之间形成的膨胀腔10，膨胀腔10内盛有蒸发液，透明弹性层7、两块密封板6和玻璃框3之间形成储水腔11，储水腔11内盛有水，膨胀腔10内的蒸发液在吸收热量时会发生汽化，从而将储水腔11挤成类似于凹透镜的形状，凹透镜有散光的作用，能避免日光对阳台的某个地方进行集中的高强度的照射，对阳台内的墙面和地面等物件表面进行保护。

玻璃框3的上下两端均设有通风机构，具体的，通风机构包括固定连通在密封板6远离储水腔11一端的滑动盒12，滑动盒12内密封滑动连接有滑动块13，滑动块13的另一端延伸至通风槽2内设置，通风槽2内设有与滑动块13相匹配的固定槽，当室外的温度较高时，滑动块13会在水压的作用下靠近固定槽，使通风槽2与室内的连通口逐渐变小，则能隔绝更多外界的热量，实现自动关窗，使用方便。

本发明可通过以下操作方式阐述其功能原理：

在白天有阳光时，太阳能发电板9会采集光能发电，给夹层8内的加热丝(图中未示出)供电加热，将夹层8内的石蜡融化，融化状态的石蜡为透明状态，能使外界的光线照射到室内。

在加热丝进行加热的同时，部分热量会通过外玻璃4的热传导传递到膨胀腔10内，加上夏日外界温度的逐渐上升，会使膨胀腔10内的蒸发液受热汽化，使膨胀腔10发生膨胀，膨胀的膨胀腔10会使透明弹性层7发行形变，从而挤压储水腔11，将储水腔11挤压成类似于凹透镜的形状。

因为凹透镜有散光的作用，能将外界照射到玻璃框3上的阳光散射到室内，而照射到玻璃框3上阳光的总量是不变的，即照射到阳台上的光照强度是不变的，所以单位面积内的光照强度会减弱，能避免日光对阳台的某个地方进行集中的高强度的照射，对阳台内的墙面和地面等物件表面进行保护。

在储水腔11被挤压的同时，储水腔11内的水会被挤压到滑动盒12内，水压会挤压滑动盒12内的滑动块，将滑动块13的另一端挤到通风槽2内，随着室外温度的升高，膨胀腔10内的蒸发液汽化的越多，会将储水腔11内更多的水挤到滑动盒12内，从而使滑动块13越靠近固定槽，使通风槽2与室内的连通口逐渐变小，则能隔绝更多外界的热量，实现自动关窗，使用方便。

而且随着室外温度的升高，储水腔10内会有越多的水被挤压到滑动盒12内的同时，透明弹性层7的形变程度会越大，呈凹透镜形状的储水腔11的散光能力会越强，能对阳台内的墙面和地面等物件表面进行进一步的保护。

在夜晚时，太阳能发电板9停止发电，加热丝停止加热，夹层8内的石蜡会重新凝固，凝固状态的石蜡是不透明的固体，起到窗帘的作用，无需反复拉窗帘，不用进行人工操作，省时省力。

实施例2

如图4-5所示，本实施例与实施例1的不同之处在于：通风机构包括固定连通在密封板6远离储水腔11一端的收纳盒14，收纳盒14的上端贯穿玻璃框3设置，收纳盒14的上端固定连通有弹性囊15(如图5所示)，收纳盒14内密封滑动连接有移动块16，通风槽2的内底面设有多个封闭槽，能提高弹性囊15与通风槽2的密封性，进一步阻隔室外的热量。

本实施例中，当储水腔11被压缩，其中的水被挤压到收纳盒14的过程中，收纳盒14内的移动块16在水压的作用下向弹性囊15方向移动，会将收纳盒14内的气体充到弹性囊15内，因为充气而膨胀起来的弹性囊15会逐渐将通风槽2堵住，起到隔绝外界热量的作用，与滑动块13相比，弹性囊15的密封作用更好，而且弹性囊15内的气体能起到更好的隔温作用。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
