技术领域

本实用新型涉及电器柜技术领域，具体是一种建筑工地使用的远程操控柜的散热装置。

背景技术

伴随着中国经济的飞速发展，工业建筑、商业建筑以及居民住宅的建造愈来愈趋向于大型化、高层化，建筑使用的远程操作控制柜在工地建设中十分重要，因此建筑工地使用的远程操控柜的散热装置的作用无可厚非。

传统的建筑工地使用的远程操控柜的散热装置，散热效果不佳，该装置在运行一段时间后需要通过停机将其冷却，从而需要等待一段时间才能继续使用，导致工作效率低下，影响工作质量。

实用新型内容

本实用新型的目的在于提供一种建筑工地使用的远程操控柜的散热装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种建筑工地使用的远程操控柜的散热装置，包括散热管连接块、铝制散热管和出风口，所述散热管连接块的下方设置有风扇，且风扇的下方设置有风扇连接块，所述风扇连接块的下方设置有导热底座，且导热底座的内侧安装有导热硅胶片，所述导热底座的外侧均安装有固定安装块，所述铝制散热管设置在散热管连接块的上方，且铝制散热管的上方设置有风管连接块，所述风管连接块的上方设置有风管，且风管的左右两侧内壁均设置有滑轮轨道，所述滑轮轨道的内部滑轮连接有防尘片，且防尘片的后方外侧设置有把手，所述出风口设置在风管的上方，且出风口的上方设置在防护连接块，所述防护连接块的上方设置有防护罩。

优选的，所述风扇的外壁与风扇连接块的外壁均为开孔式设计，且风扇的外径小于风扇连接块的外径。

优选的，所述导热硅胶片与导热底座之间为卡槽连接，且导热硅胶片与导热底座之间紧密贴合。

优选的，所述固定安装块的外壁与导热底座的外壁均为开孔式设计，且固定安装块关于导热底座的中轴线对称设置。

优选的，所述铝制散热管的外壁与散热管连接块的外壁均为开孔式设计，且铝制散热管外径小于散热管连接块的外径。

优选的，所述防尘片的外壁通过滑轮轨道的内壁与风管的内壁滑动连接，且滑轮轨道关于风管的中轴线对称设置。

优选的，所述防护罩与防护连接块之间为卡槽连接，且防护罩与防护连接块之间紧密贴合。

与现有技术相比，本实用新型的有益效果是：

1、一种建筑工地使用的远程操控柜的散热装置，通过设置风扇，这样可以将所需散热装置内部热气排出，对所需散热操控柜进行散热处理，降低所需工作操控柜的维护成本，提高使用寿命；

2、一种建筑工地使用的远程操控柜的散热装置，通过设置导热硅胶片，这样可以将所需散热操控柜内部热量快速导出，从而对所需散热操控柜进行散热处理，达到快速散热效果，使所需散热控制柜快速冷却，避免所需散热控制柜出现停机等待冷却，降低散热冷却时间，提高该装置的散热质量，提高工作效率；

3、一种建筑工地使用的远程操控柜的散热装置，通过设置固定安装块，这样方便该装置与所需散热控制柜进行对接安装，使该装置平稳固定安装，方便该装置的安装与拆卸，降低该装置的安装人工成本。

附图说明

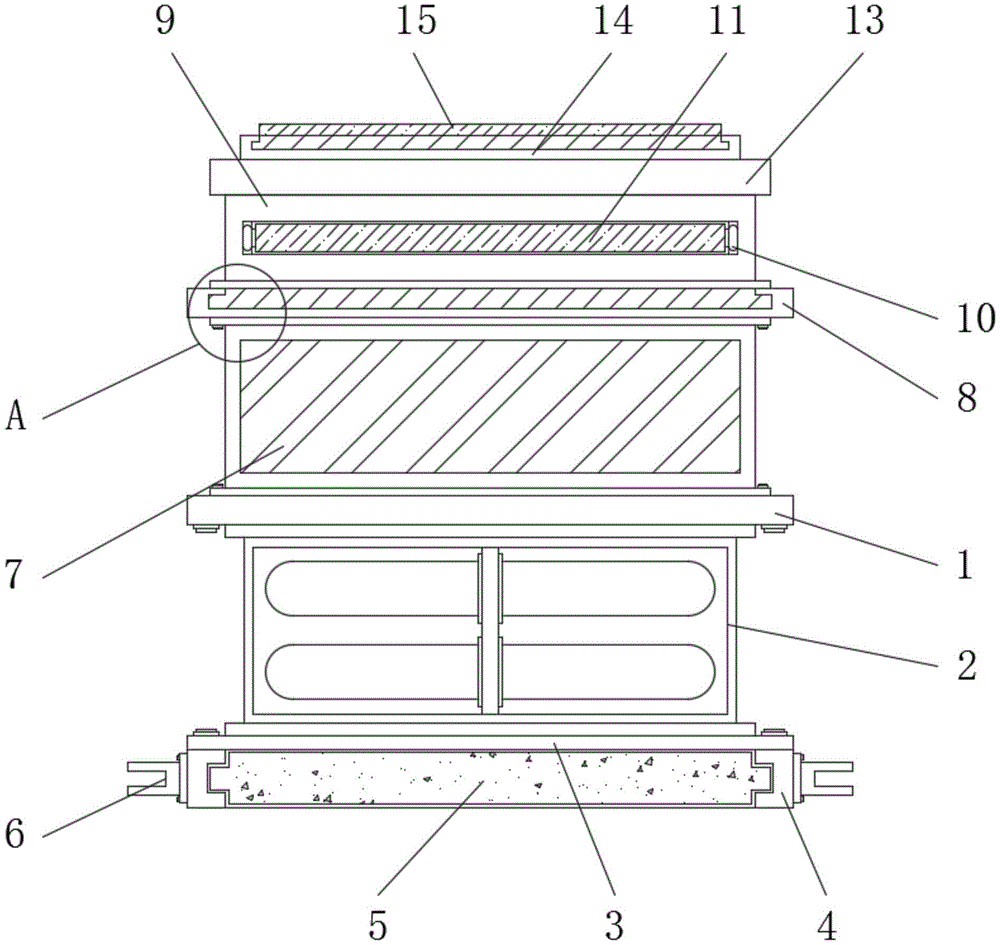

图1为一种建筑工地使用的远程操控柜的散热装置的正视内部结构示意图；

图2为一种建筑工地使用的远程操控柜的散热装置的正视结构示意图；

图3为一种建筑工地使用的远程操控柜的散热装置的顶视结构示意图；

图4为图1中A处放大结构示意图。

图中：1、散热管连接块；2、风扇；3、风扇连接块；4、导热底座；5、导热硅胶片；6、固定安装块；7、铝制散热管；8、风管连接块；9、风管；10、滑轮轨道；11、防尘片；12、把手；13、出风口；14、防护连接块；15、防护罩。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-4，一种建筑工地使用的远程操控柜的散热装置，包括散热管连接块1、铝制散热管7和出风口13，散热管连接块1的下方设置有风扇2，且风扇2的下方设置有风扇连接块3，风扇连接块3的下方设置有导热底座4，且导热底座4的内侧安装有导热硅胶片5，导热底座4的外侧均安装有固定安装块6，铝制散热管7设置在散热管连接块1的上方，且铝制散热管7的上方设置有风管连接块8，风管连接块8的上方设置有风管9，且风管9的左右两侧内壁均设置有滑轮轨道10，滑轮轨道10的内部滑轮连接有防尘片11，且防尘片11的后方外侧设置有把手12，出风口13设置在风管9的上方，且出风口13的上方设置在防护连接块14，防护连接块14的上方设置有防护罩15。

进一步的，风扇2的外壁与风扇连接块3的外壁均为开孔式设计，且风扇2的外径小于风扇连接块3的外径，通过设置风扇2，这样可以将所需散热装置内部热气排出，对所需散热操控柜进行散热处理，降低所需工作操控柜的维护成本，提高使用寿命。

进一步的，导热硅胶片5与导热底座4之间为卡槽连接，且导热硅胶片5与导热底座4之间紧密贴合，通过设置导热硅胶片5，这样可以将所需散热操控柜内部热量快速导出，从而对所需散热操控柜进行散热处理，达到快速散热效果，使所需散热控制柜快速冷却，避免所需散热控制柜出现停机等待冷却，降低散热冷却时间，提高该装置的散热质量，提高工作效率。

进一步的，固定安装块6的外壁与导热底座4的外壁均为开孔式设计，且固定安装块6关于导热底座4的中轴线对称设置，通过设置固定安装块6，这样方便该装置与所需散热控制柜进行对接安装，使该装置平稳固定安装，方便该装置的安装与拆卸，降低该装置的安装人工成本。

进一步的，铝制散热管7的外壁与散热管连接块1的外壁均为开孔式设计，且铝制散热管7外径小于散热管连接块1的外径，通过设置铝制散热管7，这样可以对该装置内部热量进行快速排出，提高该装置的工作效率。

进一步的，防尘片11的外壁通过滑轮轨道10的内壁与风管9的内壁滑动连接，且滑轮轨道10关于风管9的中轴线对称设置，通过设置防尘片11，这样可以对该装置进行防尘处理，这样可以将防尘片11通过滑轮轨道10滑动至合适位置，这样方便该装置内部的维护与清理。

进一步的，防护罩15与防护连接块14之间为卡槽连接，且防护罩15与防护连接块14之间紧密贴合，通过设置防护罩15，这样可以对该装置进行防护处理，避免外部垃圾与杂质落入该装置内部带来不便，增加该装置的使用寿命。

本实用新型的工作原理是：首先将该装置通过固定安装块6与所需散热控制柜进行对接安装，通过设置固定安装块6，这样方便该装置与所需散热控制柜进行对接安装，使该装置平稳固定安装，方便该装置的安装与拆卸，降低该装置的安装人工成本，然后将风扇2接通外部电源，打开开关，对所需散热控制柜进行散热处理，通过设置风扇2，这样可以将所需散热装置内部热气排出，对所需散热操控柜进行散热处理，降低所需工作操控柜的维护成本，提高使用寿命，通过设置导热硅胶片5，这样可以将所需散热操控柜内部热量快速导出，从而对所需散热操控柜进行散热处理，达到快速散热效果，使所需散热控制柜快速冷却，避免所需散热控制柜出现停机等待冷却，降低散热冷却时间，提高该装置的散热质量，提高工作效率，通过设置铝制散热管7，这样可以对该装置内部热量进行快速排出，提高该装置的工作效率，通过设置防护罩15，这样可以对该装置进行防护处理，避免外部垃圾与杂质落入该装置内部带来不便，增加该装置的使用寿命，最后当该装置需要清理内部时将防尘片11通过滑轮轨道10滑动至合适位置，这样方便该装置内部的维护与清理，就这样一种建筑工地使用的远程操控柜的散热装置的使用过程完成了，本案例中风扇2的型号为TE-14080-K1。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
