技术领域

本实用新型涉及一种组织保存箱，具体是一种肾病用便于携带的组织保存箱。

背景技术

为了检测、治疗、研究肾病，医院和研究机构普遍需要对肾病变位置的组织进行取样，研究人员希望通过对不同样本的基因信息及与健康组织基因信息的比较研究，发现引起肾病的基因突变线索，进而为肾病的诊断、预防与治疗提供全面的、有价值的科学线索，但是现有的组织样本保存箱均为简单的箱体结构，工作人员需要携带样本组织对外进行交流时，存取不便，也不便于携带，且在携带过程中，容易因为颠簸而导致组织样本遭到损坏。

实用新型内容

本实用新型的目的在于提供一种肾病用便于携带的组织保存箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种肾病用便于携带的组织保存箱，包括保温箱，所述保温箱的内底部通过若干数量的缓冲机构固定连接有保存箱，所述保存箱的前后端面开设有若干平行设置的试管孔，试管孔的两侧对称设置有固定块，固定块固定于保存箱的外侧面，固定块靠近试管孔的一侧面开设有第一滑槽，第一滑槽的顶部开设有条形滑腔，第一滑槽的内部设置有滑块，滑块通过夹持弹簧与第一滑槽的内嵌入面连接，滑块的顶部固定连接有滑杆，滑杆贯穿条形滑腔并固定连接有推动按钮,滑块伸出第一滑槽的一端固定连接有弧形试管夹，所述保温箱的前端面开设有转动门，转动门的外表面开设有凹槽一，凹槽一内安装有第一转动把手，所述保温箱的顶部的中心位置开设有凹槽一，凹槽二内安装有第二转动把手。

作为本实用新型进一步的方案：所述缓冲机构由缓冲弹簧和伸缩杆组成，伸缩杆的顶端与保存箱的底部固定连接，伸缩杆的底端与保温箱的内底部固定连接，缓冲弹簧套于伸缩杆的外表面。

作为本实用新型进一步的方案：所述保温箱的两内侧壁对称开设有垂直的第二滑槽，保存箱的两侧壁对称安装有两个平行设置的滑轮，滑轮与第二滑槽滑动连接。

作为本实用新型进一步的方案：所述第二转动把手的顶部安装有橡胶套。

作为本实用新型进一步的方案：所述保温箱的底部安装有若干数量的锁止万向轮。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过推动推动按钮，使滑杆带动滑块移动压缩缓冲弹簧，当装有组织样本的试管贯穿入试管孔后，缓慢松开滑杆，通过夹持弹簧的弹性，使滑块带动弧形试管夹夹持固定住试管，通过夹持固定的方式使试管的固定和取出更加简便，同时，通过设置的第二转动把手和锁止万向轮，使整个装置既可以进行手提，也可以进行滑动移动，便于工作人员对整个装置的携带。

2、本实用新型通过缓冲机构，在携带过程中装置受到颠簸时，通过缓冲弹簧的弹性，降低了保存箱晃动的幅度，避免了组织样本因颠簸而受损，从而提高了保存箱的稳定性，通过设置的滑轮，在晃动时，使保存箱只能竖直方向移动，降低了水平晃动的幅度，进一步提高了保存箱的稳定性。

附图说明

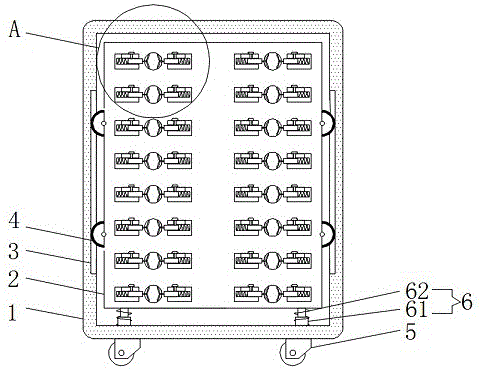

图1为一种肾病用便于携带的组织保存箱的结构示意图。

图2为一种肾病用便于携带的组织保存箱中正视的结构示意图。

图3为一种肾病用便于携带的组织保存箱中俯视的结构示意图。

图4为图1中A处放大的结构示意图。

图中：保温箱1、保存箱2、第二滑槽3、滑轮4、锁止万向轮5、缓冲机构6、缓冲弹簧61、伸缩杆62、转动门7、第一转动把手8、第二转动把手9、弧形试管夹10、滑块11、试管孔12、固定块13、推动按钮14、第一滑槽15、夹持弹簧16、滑杆17、条形滑腔18。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～4，本实用新型实施例中，一种肾病用便于携带的组织保存箱，包括保温箱1，保温箱1的内底部通过若干数量的缓冲机构6固定连接有保存箱2，保存箱2的前后端面开设有若干平行设置的试管孔12，试管孔12用于放置装有组织样本的试管，试管孔12的两侧对称设置有固定块13，固定块13固定于保存箱2的外侧面，固定块13靠近试管孔12的一侧面开设有第一滑槽15，第一滑槽15的顶部开设有条形滑腔18，第一滑槽15的内部设置有滑块11，滑块11通过夹持弹簧16与第一滑槽15的内嵌入面连接，滑块11的顶部固定连接有滑杆17，滑杆17贯穿条形滑腔18并固定连接有推动按钮14,滑块11伸出第一滑槽15的一端固定连接有弧形试管夹10，保温箱1的前端面开设有转动门7，转动门7的密封性良好，转动门7的外表面开设有凹槽一，凹槽一内安装有第一转动把手8，保温箱1的顶部的中心位置开设有凹槽一，凹槽二内安装有第二转动把手9。

在使用时，开启转动门7，通过推动推动按钮14使滑杆17向远离试管孔12的一侧移动，滑杆17的移动带动滑块11的移动，使两个对称设置的弧形试管夹10相互远离，滑块11的移动使滑块11挤压夹持弹簧16，使夹持弹簧16处于压缩状态，将装有组织样本的试管贯穿入试管孔12，缓慢松开滑杆17，夹持弹簧16的弹性使滑块11带动弧形试管夹10向试管孔12的一侧水平移动，进而两个弧形试管夹10从试管的两侧对试管进行夹持固定，当放置样本完成时，关闭转动门7，研究人员可以利用第二转动把手9直接进行手提，也可以通过第二转动把手9和锁止万向轮5配合，使整个装置进行滑动移动，综上所述，本装置推动推动按钮14，使滑杆17带动滑块11移动压缩夹持弹簧16，当装有组织样本的试管贯穿入试管孔12后，缓慢松开滑杆17，通过夹持弹簧16的弹性，使滑块11带动弧形试管夹10夹持固定住试管，通过夹持固定的方式使试管的固定和取出更加简便。

缓冲机构6由缓冲弹簧61和伸缩杆62组成，伸缩杆62的顶端与保存箱2的底部固定连接，伸缩杆62的底端与保温箱1的内底部固定连接，缓冲弹簧61套于伸缩杆62的外表面，通过缓冲机构6中弹簧的弹性，在携带过程装置受到颠簸时，通过缓冲弹簧61的弹性，降低了保存箱2晃动的幅度，避免了组织样本因颠簸而受损，保温箱1的两内侧壁对称开设有垂直的第二滑槽3，保存箱2的两侧壁对称安装有两个平行设置的滑轮4，滑轮4与第二滑槽3滑动连接，当受到颠簸晃动时，使保存箱2只能竖直方向移动，降低了水平晃动的幅度，提高了保存箱2的稳定性，第二转动把手9的顶部安装有橡胶套，在手持第二转动把手9过程中，提高研究人员手部的舒适感，保温箱1的底部安装有若干数量的锁止万向轮5，通过锁止万向轮5，便于整个装置的移动，使携带更加便携。

在本实用的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”、“前”、“后”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制，本实用中，还需要说明的是，术语“安装”、“连接”应做广义理解，例如可以固定连接，也可以是可拆卸连接，也可以是机械连接，也可以是通过中间媒介间接连接，也可以电连接可以通过具体情况理解术语在本发明中的具体含义。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
