技术领域

本实用新型属于医疗器械技术领域，特别是涉及一种医用口腔照明灯。

背景技术

口腔科，医学学科分类之一，对口腔内进行治疗。在治疗时，因为口腔较小和外界的原因，使得医生无法清晰得看到口腔内的结构，不利于做出诊断结果和进行治疗，因此，往往通过口腔照明灯进行辅助。

现有的口腔科专用的照明灯使用不便，且功能较为单一，不利于医生的使用，增加了医生治疗的时间。

发明内容

本实用新型所要解决的技术问题是一种能够解决上述问题的一种医用口腔照明灯。

本实用新型是通过以下技术方案来实现的：一种医用口腔照明灯，包括一手指套，手指套通过第一橡胶管连接一照明装置，照明装置通过一第二橡胶管连接一固定装置；

所述手指套外侧的上下两端均设有一弹性块，弹性块均粘接连接一拉绳，两条拉绳与同一圆环体相绑定；

所述固定装置包括一软质橡胶带，软质橡胶带连接第二橡胶管，软质橡胶带设有一个以上形状不一的插孔，插孔自前往后贯穿软质橡胶带；软质橡胶带的两端通过魔术搭扣连接；软质橡胶带内安装有蓄电池和开关；

所述照明装置包括一软质隔热橡胶板，软质隔热橡胶板的顶部设有一与掌心相匹配的凸部，软质隔热橡胶板的左右两端粘接连接第一橡胶管和第二橡胶管，软质隔热橡胶板的底部设有一安装槽，安装槽内安装固定有相匹配的照明灯，照明灯连接蓄电池和开关；安装槽的底部安装固定有相匹配的透光板；软质隔热橡胶的顶部设有一第一吸汗层。

作为优选的技术方案，手指套采用医用硅胶制成，手指套内设有一第二吸汗层，第二吸汗层与手指套之间通过防水胶粘接固定。

作为优选的技术方案，软质橡胶带的表面设有防滑纹理。

作为优选的技术方案，弹性片采用医用硅胶制成，与手指套为一体式结构。

本实用新型的有益效果是：本实用新型结构简单，操作简单，便于携带，便于治疗口腔时使用；便于调整照明灯的位置，便于照亮口腔，利于治疗；具有良好的吸汗作用，便于医生操作；能够起到对口腔的支撑作用，便于治疗；便于携带口腔治疗的器械。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

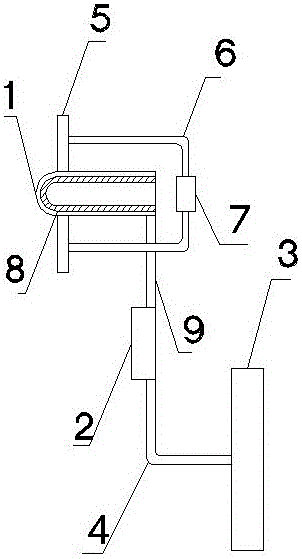

图1为本实用新型的结构示意图；

图2为本实用新型的固定装置的结构示意图；

图3为本实用新型的照明装置的结构示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1所示，一种医用口腔照明灯，包括一手指套1，手指套通过第一橡胶管9连接一照明装置2，第一橡胶管可与手指套粘接固定，照明装置通过一第二橡胶管4连接一固定装置3。

本实施例中，手指套外侧的上下两端均设有一弹性块5，弹性块均粘接连接一拉绳6，两条拉绳与同一圆环体7相绑定。

其中，手指套采用医用硅胶制成，手指套内设有一第二吸汗层8，第二吸汗层与手指套之间通过防水胶粘接固定。

其中，弹性片采用医用硅胶制成，与手指套为一体式结构，弹性片可厚度可制作较厚。

使用时，根据实际情况选择手指，插入到手指套中，第二吸汗层吸收汗水；然后将手指套伸入口腔中治疗；通过弹性片能够起到对口腔的支撑作用；圆环体套入另一根手指，通过这根手指对弹性片拉伸，使得弹性片高度变化，便于调整口腔的大小，利于操作。

本实施例中，固定装置3包括一软质橡胶带31，软质橡胶带31连接第二橡胶管，可采用粘接连接，软质橡胶带设有一个以上形状不一的插孔32，插孔自前往后贯穿软质橡胶带；软质橡胶带的两端通过魔术搭扣33连接；软质橡胶带内安装有蓄电池（未图示）和开关34。

其中，软质橡胶带的表面设有防滑纹理，软质橡胶带不易松动。

使用时，可将软质橡胶带绑定在手臂上，通过魔术搭扣固定，插孔内可插入一些如镊子等口腔治疗用的器械，增加实用性。

本实施例中，照明装置2包括一软质隔热橡胶板21，软质隔热橡胶板的顶部设有一与掌心相匹配的凸部22，凸部材质相同，为一体式结构，凸部对准掌心放置，软质隔热橡胶板的左右两端粘接连接第一橡胶管和第二橡胶管，软质隔热橡胶板的底部设有一安装槽，安装槽内安装固定有相匹配的照明灯23，照明灯连接蓄电池和开关；安装槽的底部安装固定有相匹配的透光板24；软质隔热橡胶的顶部设有一第一吸汗层25，增加对手掌的吸汗。

使用时，通过开关控制照明灯，照片灯可根据手掌的移动而移动，便于对口腔内进行照明，操作简单。本装置中使用的电性可布置在第二橡胶管内。

本实用新型的有益效果是：本实用新型结构简单，操作简单，便于携带，便于治疗口腔时使用；便于调整照明灯的位置，便于照亮口腔，利于治疗；具有良好的吸汗作用，便于医生操作；能够起到对口腔的支撑作用，便于治疗；便于携带口腔治疗的器械。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
