技术领域

本实用新型涉及医疗器械技术领域，特别是涉及一种医学检验采集架。

背景技术

尿液检查，是医学的一种检测方式。包括尿常规分析、尿液中有形成分检测(如尿红细胞、白细胞等)、蛋白成分定量测定、尿酶测定等。尿液检查对临床诊断、判断疗效和预后有着十分重要的价值。

尿液检测产生的样品最终都会存储在试管中，但是现有的放置试管的采集架抗震效果差，容易晃动，使得试管中的尿液流出，污染环境；一旦晃动较大，容易使得试管出现破损；无法对试管形成有效的保护。

发明内容

本实用新型所要解决的技术问题是一种能够解决上述问题的一种医学检验采集架。

本实用新型是通过以下技术方案来实现的：一种医学检验采集架，包括一采集架体和一个以上的试管体，采集架体包括一橡胶底座和一橡胶顶板，橡胶底座的顶部设有一列以上的支撑柱，支撑柱的顶部设有一与试管体相匹配的凹部；橡胶底座的顶部粘接固定有一相匹配的磁性层；橡胶顶板设有一个以上的通孔，通孔内粘接固定有防水膜，防水膜连接支撑柱顶部，通孔与支撑柱数量、位置相同；橡胶顶板的底部设有一个以上的凹孔，凹孔的内壁设有螺纹，凹孔内通过螺纹连接一匹配第一连接块，第一连接块的底部连接一减震压缩弹簧，减震压缩弹簧的底部的设有一第二连接块，第二连接块与磁性层吸附固定。

作为优选的技术方案，支撑柱呈长方体结构，采用橡胶制成，与橡胶底座为一体式结构；支撑柱的凹部的内壁设有一海绵层。

作为优选的技术方案，相邻两列的支撑柱之间的距离相同，同列的相邻两个支撑柱之间的距离相同。

作为优选的技术方案，第一连接块、减震压缩弹簧、第二连接块均采用不锈钢430制成，为一体式结构。

作为优选的技术方案，凹孔位于通孔的左右两侧，凹孔距离左右两侧的通孔的距离相同。

本实用新型的有益效果是：本实用新型结构简单，便于放置检验样品，能够对检验样品形成较好的保护；稳定性、减震性强，使得放置检验样品的试管不易损坏，不易晃出样品。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

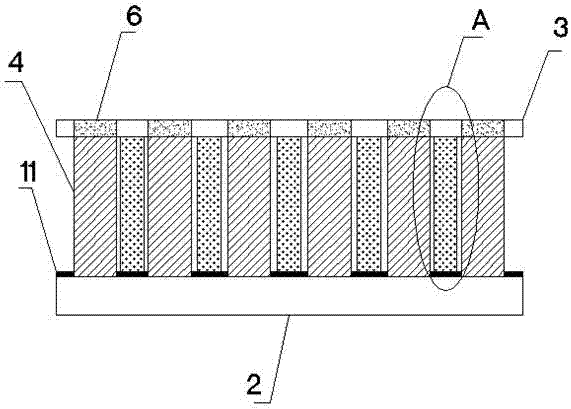

图1为本实用新型的结构示意图；

图2为本实用新型的支撑柱的结构示意图；

图3为本实用新型的A处的结构示意图。

图中的编码分别为：试管体为1；橡胶底座为2；橡胶顶板为3；支撑柱为4；海绵层为5；防水膜为6；连接块为7；减震压缩弹簧为8；第二连接块为9；磁性层为11。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1、图2所示，一种医学检验采集架，包括一采集架体和一个以上的试管体1，采集架体包括一橡胶底座2，减震效果好，稳定性强和一橡胶顶板3，橡胶顶板和橡胶底座之间的距离设计时要比试管体的高度短，橡胶底座的顶部设有一列以上的支撑柱4，支撑柱的顶部设有一与试管体相匹配的凹部。

其中，支撑柱呈长方体结构，采用橡胶制成，与橡胶底座为一体式结构；支撑柱的凹部的内壁设有一海绵层5。凹部内可放置试管体，海绵层起到对试管的保护，试管中晃出的液体，比如尿液能够被及时吸收，不易弄脏环境。

其中，相邻两列的支撑柱4之间的距离相同，同列的相邻两个支撑柱之间的距离相同。

本实施例中，如图3所示，橡胶底座2的顶部粘接固定有一相匹配的磁性层11；橡胶顶板设有一个以上的通孔，通孔设计时与试管的管帽相匹配，通孔内粘接固定有防水膜6，防水膜选用一些弹性好的，防水膜连接支撑柱顶部，通孔与支撑柱数量、位置相同；橡胶顶板的底部设有一个以上的凹孔，凹孔的内壁设有螺纹，凹孔内通过螺纹连接一匹配第一连接块7，第一连接块的底部连接一减震压缩弹簧8，增加稳定性，减震压缩弹簧的底部的设有一第二连接块9，第二连接块与磁性层吸附固定，使得弹簧、第一连接块、第二连接块整个拆卸简单。

其中，第一连接块、减震压缩弹簧、第二连接块均采用不锈钢430制成，能够与磁性层吸附固定，为一体式结构。

其中，凹孔位于通孔的左右两侧，凹孔距离左右两侧的通孔的距离相同。

使用时，可先将试管放在凹部内，然后对准，放置顶部，先进行通过螺纹旋转调整第一连接块的位置，然后将第二连接块与磁性层相匹配，使得对橡胶顶板的进行下拉，再加上重力的作用，使得防水膜与试管紧贴能够，防水膜起到防水保护；试管体的管帽也能因为防水膜的弹性位于通孔内固定，使得试管体不易松动。

本实用新型的有益效果是：本实用新型结构简单，便于放置检验样品，能够对检验样品形成较好的保护；稳定性、减震性强，使得放置检验样品的试管不易损坏，不易晃出样品。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
