技术领域

本实用新型涉及一种医学检验试管架。

背景技术

试管架是用来放置（有时也可以将试管放置于试管架上，观察某个实验的现象）、晾干试管用的化学实验室的最基本的实验仪器。在医学领域，将存储有血液、尿液等样品的试管放入试管架中固定。

现有的医用的试管架在使用的过程中，试管架上用来固定试管的试管口无法根据试管的尺寸进行调整，如果试管口太大，试管放置后容易松动、摇晃，容易对试管造成损坏。

发明内容

本实用新型所要解决的技术问题是一种能够解决上述问题的医学检验试管架。

本实用新型是通过以下技术方案来实现的：一种医学检验试管架，包括试管架，试管架包括一橡胶底座，橡胶底座的顶部中心设有一表面设有螺纹的支撑柱，支撑柱的顶部通过螺纹自上而下连接一顶板和一固定板，顶板处设有一个以上的呈圆形结构的试管固定孔，试管固定孔呈圆环状结构分布；试管固定孔内壁均粘接固定有两个半圆形结构的弹性片，弹性片之间相连接；固定板顶面设有一个以上的凹孔，凹孔数量与试管固定孔数量相同，凹孔对准试管固定孔；凹孔内的底部中心均焊接连接一根以上的减震弹簧，同一凹孔内的减震弹簧的顶部均焊接连接同一支撑板，支撑板的顶部设有一滑槽，滑槽内滑动连接两块滑块；滑块的顶部均通过强力胶粘接固定固定块；同一支撑板上的两个固定块的相对面设有一半圆柱结构的凹陷部，凹陷部内填充有海绵体，凹陷部之间形成一圆柱型结构的通孔，通孔的直径等同于试管固定孔。

作为优选的技术方案，弹性片的表面均粘接固定有一第一海绵层。

作为优选的技术方案，橡胶底座的顶部表面通过防水胶粘接有一第二海绵层。

作为优选的技术方案，固定板和减震弹簧均采用铝合金制成；固定板上的凹孔呈圆形结构，直接与试管固定孔直径相同。

作为优选的技术方案，滑槽横向笔直分布，滑槽的中心对准试管固定槽。

本实用新型的有益效果是：本实用新型结构简单，操作简单，稳定性强，便于固定不同尺寸的试管，能够对试管形成摆放，试管不易因为震动摇晃而损坏；便于拆卸，便于携带。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

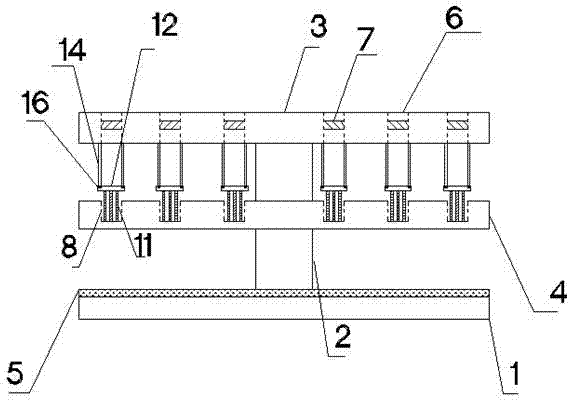

图1为本实用新型的结构示意图；

图2为本实用新型的顶板的俯视图；

图3为本实用新型的A处的放大图；

图4为本实用新型的凹陷部的结构示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1所示，一种医学检验试管架，包括试管架，试管架包括一橡胶底座1，橡胶底座1的顶部中心设有一表面设有螺纹的支撑柱2，支撑柱最好可采用橡胶制成，与橡胶底座一体式结构，便于生产。支撑柱2的顶部通过螺纹自上而下连接一顶板3和一固定板4，使得顶板和固定板之间拆卸简单，且便于调整位置。携带时，可将顶板与固定板拆卸下来，便于携带。

其中，橡胶底座的顶部表面通过防水胶粘接有一第二海绵层5，增加防摔效果。

本实施例中，如图2、图3所示，顶板处设有一个以上的呈圆形结构的试管固定孔6，试管固定孔自上而下贯穿顶板，试管固定孔呈圆环状结构分布，设计时试管固定孔分布呈多个圆环结构；试管固定孔内壁均粘接固定有两个半圆形结构的弹性片7，弹性片之间相连接；固定板顶面设有一个以上的凹孔8，凹孔数量与试管固定孔数量相同，凹孔对准试管固定孔。

使用时，可将试管固定孔的尺寸设计较大，大于常常用到的试管的尺寸，可将试管自上而下插入，将试管的管帽调整至位于弹性片上方，通过弹性片卡住管帽，管帽的直径一般大于试管管体的直径，使得能够固定住试管。

其中，弹性片的表面均粘接固定有一第一海绵层9，软弱，吸水，不易弄伤到试管。

本实施例中，凹孔内的底部中心均焊接连接一根以上的减震弹簧11，增加抗震作用，同一凹孔内的减震弹簧的顶部均焊接连接同一支撑板12，支撑板的顶部设有一滑槽（未图示），滑槽内滑动连接两块滑块16，滑块的表面可较粗糙，增加滑动时的摩擦力；滑块的顶部均通过强力胶粘接固定固定块14，固定块的顶部设计时最好与顶板相接触；如图4所示，同一支撑板上的两个固定块的相对面设有一半圆柱结构的凹陷部，凹陷部内填充有海绵体13，海绵体填充可较多，覆盖住整个凹陷部，凹陷部之间形成一圆柱型结构的通孔，通孔的直径等同于试管固定孔。

使用时，通过调整固定块的位置，使得试管底部位于通孔内，通孔内的海绵和固定块起稳定不同尺寸大小的试管的作用。

其中，固定板和减震弹簧均采用铝合金制成；固定板上的凹孔呈圆形结构，直接与试管固定孔直径相同。

本实用新型的有益效果是：本实用新型结构简单，操作简单，稳定性强，便于固定不同尺寸的试管，能够对试管形成摆放，试管不易因为震动摇晃而损坏；便于拆卸，便于携带。
