技术领域

本实用新型涉及一种医学检验样本转运箱。

背景技术

在医学领域，为了方便进行研究，促进医学的发展，往往需要对一些采集到的样品保存，然后再送完各个地方进行检测。有些样品是在户外采集到的，户外环境恶劣，保存较为困难。

现有的用于医学样品保持的转运箱结构较为简陋，防雨性差，容易漏水，影响到样品；功能较为单一，实用性较差。

发明内容

本实用新型所要解决的技术问题是一种能够解决上述问题的医学检验样本转运箱。

本实用新型是通过以下技术方案来实现的：一种医学检验样本转运箱，包括一个以上的呈瓦片状结构的小箱体和一橡胶底座，小箱体的主面的顶部均设有一延伸部，延伸部横向延伸，延伸部与小箱体为一体式结构，相邻两个小箱体之间通过一相匹配的减震块连接，减震块与小箱体之间形成一空心圆柱体；减震块的底部均设有一插孔；橡胶底座的顶部设有一个以上的插块，插块插入插孔；橡胶底座的底部四角均设有一螺纹孔，螺纹孔内均通过螺纹连接一吸附装置；橡胶底座位于空心圆柱体内的顶面设有两个对称的安装孔，安装孔内安装固定有天线式结构的不锈钢制成的伸缩杆，伸缩杆的顶部焊接连接一挡雨板。

作为优选的技术方案，吸附装置包括一硅胶吸盘，硅胶吸盘的顶部设有一凸部，凸部的表面设有与螺纹孔内螺纹相匹配的第一螺纹，吸附装置通过凸部插入螺纹孔内通过螺纹与橡胶底座连接。

作为优选的技术方案，减震块采用软质硅胶制成，与小箱体之间通过防水胶粘接固定。

作为优选的技术方案，小箱体内均设有一储物腔，小箱体的主面铰接连接一箱门；小箱体的表面涂有防水漆。

作为优选的技术方案，插块采用橡胶制成，插块的表面设有防滑纹理，插块与插孔相匹配。

作为优选的技术方案，挡雨板覆盖小箱体，挡雨板采用铝合金制成，内部中空。

本实用新型的有益效果是：本实用新型结构简单，能够有效将不同的样品分开摆放，进行隔离，不易弄混；具有良好的防雨作用，便于在户外使用；便于拆卸，携带方便。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

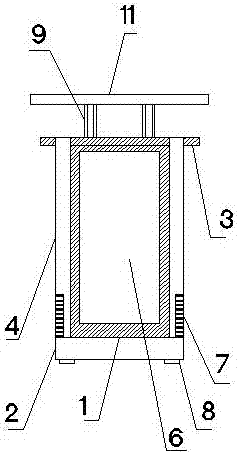

图1为本实用新型的主视图；

图2为本实用新型的俯视图；

图3为本实用新型的吸附装置的结构示意图。

图中的编码分别为：小箱体为1；橡胶底座为2；延伸部为3；减震块为4；储物腔为5；箱门为6；插块为7；吸附装置为8；硅胶吸盘为81；凸部为82；伸缩杆为9；挡雨板为11。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1、图2所示，一种医学检验样本转运箱，包括一个以上的呈瓦片状结构的小箱体1和一橡胶底座2，橡胶底座增加稳定性，小箱体1的主面的顶部均设有一延伸部3，延伸部设计时可较长，与小箱体的宽度相平齐，延伸部横向延伸，延伸部与小箱体为一体式结构，相邻两个小箱体之间通过一相匹配的减震块4连接，减震块与小箱体之间形成一空心圆柱体。

其中，小箱体内均设有一储物腔5，小箱体的主面铰接连接一箱门6；小箱体的表面涂有防水漆，增加防水效果。

其中，减震块采用软质硅胶制成，与小箱体之间通过防水胶粘接固定，减震块起到减震的作用，且质地较软。

本实施例中，减震块的底部均设有一插孔；橡胶底座的顶部设有一个以上的插块7，插块7插入插孔；橡胶底座的底部四角均设有一螺纹孔，螺纹孔内均通过螺纹连接一吸附装置8，吸附装置8拆卸简单。

其中，如图3所示，吸附装置包括一硅胶吸盘81，硅胶吸盘的顶部设有一凸部82，凸部的表面设有与螺纹孔内螺纹相匹配的第一螺纹，吸附装置通过凸部插入螺纹孔内通过螺纹与橡胶底座连接，通过硅胶吸盘，放置时，稳定性更强。

其中，插块采用橡胶制成，插块的表面设有防滑纹理，插块与插孔相匹配，使得橡胶底座与减震块不易分离。

使用时，可将橡胶底座与减震块分离，减震块质地软，在户外采集时，放入背包或者箱子中时，能够进行挤压调整，便于携带。

本实施例中，橡胶底座位于空心圆柱体内的顶面设有两个对称的安装孔，安装孔内安装固定有天线式结构的不锈钢制成的伸缩杆9，安装孔内可滴入胶水使得与伸缩杆的固定更加牢固，伸缩杆的顶部焊接连接一挡雨板11。

其中，挡雨板覆盖小箱体，挡雨板采用铝合金制成，内部中空。

使用时，通过伸缩杆进行调整，伸缩杆的最大长度不宜过长，凸出小箱体顶部即可，挡雨板可进行挡雨，也可用两根手指勾住挡雨板，便于携带。

本实用新型的有益效果是：本实用新型结构简单，能够有效将不同的样品分开摆放，进行隔离，不易弄混；具有良好的防雨作用，便于在户外使用；便于拆卸，携带方便。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
