技术领域

本发明涉及一种榨汁装置，具体为一种具有防污染功能的榨汁装置。

背景技术

榨汁机是一种可以将果蔬快速榨成果蔬汁的机器，小型可家用。榨汁机的应用十分广泛，并且十分受欢迎，大型的榨汁机需要花费较多的钱去购买，并且较为笨重，不便于携带，而小型的榨汁机，虽然质地较轻，但是需要将挤压的果汁放在容器的上方，是挤压出来的果汁直接流入容器内，这一过程完全暴露在空气中，在挤压过程中可能出现果汁飞溅，或者果汁在向容器内流的时候，被污染。

发明内容

本发明目的在于提供一种具有防污染功能的榨汁装置，以解决上述背景技术中提出的大型的榨汁机需要花费较多的钱去购买，并且较为笨重，不便于携带，而小型的榨汁机，虽然质地较轻，但是需要将挤压的果汁放在容器的上方，是挤压出来的果汁直接流入容器内，这一过程完全暴露在空气中，在挤压过程中可能出现果汁飞溅，或者果汁在向容器内流的时候，被污染的问题。

一种具有防污染功能的榨汁装置，包括封装装置和进料口，所述进料口设于封装装置顶部，且与封装装置连通。

优选的，所述取样自动封装装置包括防护外壳、液体承接旋转轮、挤压保护壳、果肉挤压装置、滑轨拉动组、果汁封装体、磁场平衡板拉动组、磁场旋转轮、电机转动组，所述果汁封装体嵌入安装于防护外壳内部，所述液体承接旋转轮与电机转动组相连接，所述挤压保护壳安装于果肉挤压装置外表面，所述果肉挤压装置与进料口连通，所述滑轨拉动组设于磁场旋转轮侧方，所述磁场平衡板拉动组与果汁封装体相连接，所述挤压保护壳安装于包括防护外壳上方。

优选的，所述液体承接旋转轮包括第一传输带、第一转轴、第二转轴、第一安装衔接块、承接果汁管，所述第一传输带安装于第一转轴外表面，所述第一转轴嵌入安装于第二转轴内部且位于同一轴心上，所述第一安装衔接块焊接于第二转轴外表面，所述承接果汁管通过第一安装衔接块与第二转轴相连接。

优选的，所述电机转动组包括第三转轴、第一齿轮、第二齿轮、涡轮杆、电机、锥齿轮，所述第三转轴嵌入安装于第一齿轮内部且位于同一轴心上，所述第二齿轮与涡轮杆齿纹连接，所述涡轮杆嵌入安装于电机内部，所述涡轮杆通过第一传输带与第一转轴相连接，所述锥齿轮与第二齿轮齿纹连接，所述第一齿轮与锥齿轮相连接。

优选的，所述磁场旋转轮包括第四转轴、第二传输带、第五转轴、第二安装衔接块、第一正极磁场，所述第四转轴嵌入安装于第五转轴内部且位于同一轴线上，所述第四转轴通过第二传输带与第三转轴相连接，所述第二安装衔接块焊接于第五转轴外表面，所述第一正极磁场与第二安装衔接块相连接，所述第二传输带安装于第四转轴外表面，所述第一正极磁场通过第二安装衔接块与第五转轴相连接。

优选的，所述果汁封装体包括第一果汁流通道、第一拉动块、第一移动阻塞体、置样格、可旋防护盖、第二移动阻塞体、第二果汁流通道，所述第一果汁流通道安装于防护外壳内部内部，所述第一拉动块焊接于第一移动阻塞体顶部外表面，所述第二移动阻塞体安装于置样格侧表面，所述可旋防护盖与置样格螺纹连接，所述第二移动阻塞体嵌入安装于第二果汁流通道内部，所述第一移动阻塞体安装于置样格侧表面，所述第一移动阻塞体嵌入安装于第一果汁流通道内部。

优选的，所述果肉挤压装置包括移动挤压块、挤压块、果肉、挤压流出道，所述挤压块贴合于移动挤压块内表面，所述果肉两侧设有移动挤压块，所述挤压块嵌入安装于果肉内部，所述挤压流出道安装于果肉底部。

优选的，所述挤压保护壳包括弹体、助力挤压块、复位弹簧，所述复位弹簧安装于弹体外表面，所述助力挤压块与移动挤压块相连接，所述弹体安装于挤压流出道外表面，所述助力挤压块与挤压流出道之间设有弹体。

优选的，所述滑轨拉动组包括滑轨、第二正极磁场、滑块、第三正极磁场、第四正极磁场、第一拉绳、第六转轴、第七转轴，所述第二正极磁场嵌入安装于滑轨内部，所述第二正极磁场与滑块相连接，所述第三正极磁场嵌入安装于第二正极磁场内部，所述第四正极磁场安装于滑轨内部，所述第一拉绳与第六转轴相连接，所述第一拉绳安装于第七转轴外表面，所述第一拉绳与第一拉动块相连接。

优选的，所述磁场平衡板拉动组包括第八转轴、第二拉绳、第五正极磁场、第九转轴、第二拉动块、平衡板，所述第二拉绳安装于第八转轴外表面，所述第五正极磁场与平衡板相连接，所述第九转轴嵌入安装于平衡板内部，所述第二拉动块焊接于平衡板底部，所述第二拉绳与第二拉动块相连接，所述第二拉绳通过第八转轴与第一拉动块相连接。

本发明的有益效果为：本发明解决了对于果汁的提取中，完全不暴露在空气内较难，如若暴露在空气里，较可能让其它细菌或者其它物质趁机跑入，本发明通过上述部件的互相组合，本发明一种具有自动封装功能的妇科取样装置，将果肉放置于所需取样的位置，通过其对其挤压，挤压完后取出，通过外界的力量将助力挤压块往内按压，从而让果汁流至挤压流出道内，果汁从挤压流出道流至承接果汁管内，果汁将自由滑落至第二果汁流通道与第一果汁流通道内，将顺着第六转轴与第七转轴将其第一移动阻塞体往上拉动，让其置样格封闭起来，从而拉动了第二拉绳顺着第八转轴将其第二移动阻塞体往上拉动，堵住其流通的口，便可将置样格完整取出，能够在取样的同时将果汁第一时间封闭起来，从而轻松取出。

附图说明

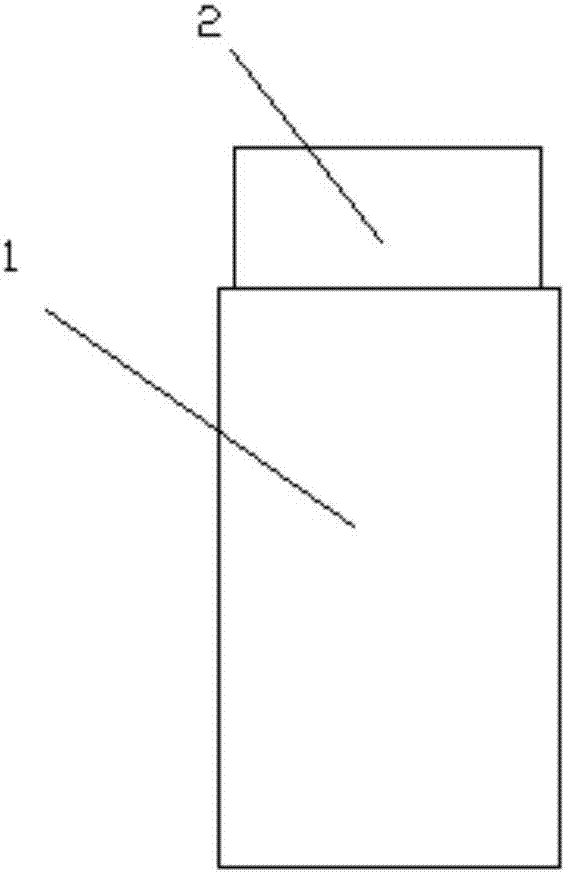

图1为本发明一种具有防污染功能的榨汁装置的结构示意图；

图2为本发明一种取样自动封装装置的内部结构示意图图一；

图3为本发明一种取样自动封装装置的内部结构示意图图二；

图4为本发明一种取样自动封装装置工作状态的内部结构示意图。

其中：取样自动封装装置-1、进料口-2、防护外壳-11、液体承接旋转轮-12、挤压保护壳-13、果肉挤压装置-14、滑轨拉动组-15、果汁封装体-16、磁场平衡板拉动组-17、磁场旋转轮-18、电机转动组-19、第一传输带-121、第一转轴-122、第二转轴-123、第一安装衔接块-124、承接果汁管-125、第三转轴-191、第一齿轮-192、第二齿轮-193、涡轮杆-194、电机-195、锥齿轮-196、第四转轴-181、第二传输带-182、第五转轴-183、第二安装衔接块-184、第一正极磁场-185、第一果汁流通道-161、第一拉动块-162、第一移动阻塞体-163、置样格-164、可旋防护盖-165、第二移动阻塞体-166、第二果汁流通道-167、移动挤压块-141、挤压块-142、果肉-143、挤压流出道-144、弹体-131、助力挤压块-132、复位弹簧-133、滑轨-151、第二正极磁场-152、滑块-153、第三正极磁场-154、第四正极磁场-155、第一拉绳-156、第六转轴-157、第七转轴-158、第八转轴-171、第二拉绳-172、第五正极磁场-173、第九转轴-174、第二拉动块-175、平衡板-176。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1至图4所示，一种具有防污染功能的榨汁装置，包括取样自动封装装置1和进料口2，所述进料口2设于取样自动封装装置1顶部，且与取样自动封装装置1连通。

取样自动封装装置1包括防护外壳11、液体承接旋转轮12、挤压保护壳13、果肉挤压装置14、滑轨拉动组15、果汁封装体16、磁场平衡板拉动组17、磁场旋转轮18、电机转动组19，所述果汁封装体16嵌入安装于防护外壳11内部，所述液体承接旋转轮12与电机转动组19相连接，所述挤压保护壳13安装于果肉挤压装置14外表面，所述果肉挤压装置14与进料口2连通，所述滑轨拉动组15设于磁场旋转轮18侧方，所述磁场平衡板拉动组17与果汁封装体16相连接，所述挤压保护壳13安装于包括防护外壳11上方，所述液体承接旋转轮12包括第一传输带121、第一转轴122、第二转轴123、第一安装衔接块124、承接果汁管125，所述第一传输带121安装于第一转轴122外表面，所述第一转轴122嵌入安装于第二转轴123内部且位于同一轴心上，所述第一安装衔接块124焊接于第二转轴123外表面，所述承接果汁管125通过第一安装衔接块124与第二转轴123相连接，所述电机转动组19包括第三转轴191、第一齿轮192、第二齿轮193、涡轮杆194、电机195、锥齿轮196，所述第三转轴191嵌入安装于第一齿轮192内部且位于同一轴心上，所述第二齿轮193与涡轮杆194齿纹连接，所述涡轮杆194嵌入安装于电机195内部，所述涡轮杆194通过第一传输带121与第一转轴122相连接，所述锥齿轮196与第二齿轮193齿纹连接，所述第一齿轮192与锥齿轮196相连接，所述磁场旋转轮18包括第四转轴181、第二传输带182、第五转轴183、第二安装衔接块184、第一正极磁场185，所述第四转轴181嵌入安装于第五转轴183内部且位于同一轴线上，所述第四转轴181通过第二传输带182与第三转轴191相连接，所述第二安装衔接块184焊接于第五转轴183外表面，所述第一正极磁场185与第二安装衔接块184相连接，所述第二传输带182安装于第四转轴181外表面，所述第一正极磁场185通过第二安装衔接块184与第五转轴183相连接，所述果汁封装体16包括第一果汁流通道161、第一拉动块162、第一移动阻塞体163、置样格164、可旋防护盖165、第二移动阻塞体166、第二果汁流通道167，所述第一果汁流通道161安装于防护外壳11内部内部，所述第一拉动块162焊接于第一移动阻塞体163顶部外表面，所述第二移动阻塞体166安装于置样格164侧表面，所述可旋防护盖165与置样格164螺纹连接，所述第二移动阻塞体166嵌入安装于第二果汁流通道167内部，所述第一移动阻塞体163安装于置样格164侧表面，所述第一移动阻塞体163嵌入安装于第一果汁流通道161内部，所述果肉挤压装置14包括移动挤压块141、挤压块142、果肉143、挤压流出道144，所述挤压块142贴合于移动挤压块141内表面，所述果肉143两侧设有移动挤压块141，所述挤压块142嵌入安装于果肉143内部，所述挤压流出道144安装于果肉143底部，所述挤压保护壳13包括弹体131、助力挤压块132、复位弹簧133，所述复位弹簧133安装于弹体131外表面，所述助力挤压块132与移动挤压块141相连接，所述弹体131安装于挤压流出道144外表面，所述助力挤压块132与挤压流出道144之间设有弹体131，所述滑轨拉动组15包括滑轨151、第二正极磁场152、滑块153、第三正极磁场154、第四正极磁场155、第一拉绳156、第六转轴157、第七转轴158，所述第二正极磁场152嵌入安装于滑轨151内部，所述第二正极磁场152与滑块153相连接，所述第三正极磁场154嵌入安装于第二正极磁场152内部，所述第四正极磁场155安装于滑轨151内部，所述第一拉绳156与第六转轴157相连接，所述第一拉绳156安装于第七转轴158外表面，所述第一拉绳156与第一拉动块162相连接，所述磁场平衡板拉动组17包括第八转轴171、第二拉绳172、第五正极磁场173、第九转轴174、第二拉动块175、平衡板176，所述第二拉绳172安装于第八转轴171外表面，所述第五正极磁场173与平衡板176相连接，所述第九转轴174嵌入安装于平衡板176内部，所述第二拉动块175焊接于平衡板176底部，所述第二拉绳172与第二拉动块175相连接，所述第二拉绳172通过第八转轴171与第一拉动块162相连接。

在进行使用时将果肉143由进料口放入，放置于待挤压的位置，通过外界的力量将助力挤压块132往内按压，将弹体131与复位弹簧133挤压，当助力挤压块132在挤压的同时将带动移动挤压块141于挤压块142对果肉143进行挤压，从而让其内部被挤出的果汁流至挤压流出道144内，从而通过复位弹簧133将其助力挤压块132弹回原位，果汁从挤压流出道144流至承接果汁管125内，当电机195开始运行时，涡轮杆194将跟着其转动，从而安装在涡轮杆194上的第一传输带121将带动其第一转轴122一起旋转，当第一转轴122转动时将传动于第二转轴123，从而带动了承接果汁管125顺着第一转轴122旋转，当承接果汁管125旋到垂直的方向时，果汁将自由滑落至第二果汁流通道167与第一果汁流通道161内，当涡轮杆194旋转时将触碰到第二齿轮193从而带动其一起转动，从而让其第二齿轮193传动于锥齿轮196，当锥齿轮196旋转时将触碰到第一齿轮192，从而将带动其一起转动，安装在第一齿轮192上的第二传输带182将跟着其转动，从而将动力传于第四转轴181，使其第四转轴181能够带动其第五转轴183一起转动，安装在第五转轴183外表面的第一正极磁场185将顺着其第四转轴181转动，当第一正极磁场185旋到一定的位置时，将接触到第二正极磁场152，从而通过磁场相互排斥的力将滑块153顺着滑轨151往后推动，安装在第三正极磁场154上的第一拉绳156，将顺着第六转轴157与第七转轴158将其第一移动阻塞体163往上拉动，从而让其第一移动阻塞体163堵住第一果汁流通道161与置样格164之间的通道，让其置样格164封闭起来，当第一正极磁场185旋到一定的位置时，将通过磁场相互排斥的力将第五正极磁场173往下推送，从而让其平衡板176顺着第九转轴174转动，将其第二拉动块175往上推送，从而拉动了第二拉绳172顺着第八转轴171将其第二移动阻塞体166往上拉动，堵住其流通的口，便可将置样格164完整取出。

本发明解决了对于果汁的提取中，完全不暴露在空气内较难，如若暴露在空气里，较可能让其它细菌或者其它物质趁机跑入，本发明通过上述部件的互相组合，本发明一种具有自动封装功能的妇科取样装置，将果肉143放置于所需取样的位置，通过其对其挤压，挤压完后取出，通过外界的力量将助力挤压块132往内按压，从而让果汁流至挤压流出道144内，果汁从挤压流出道144流至承接果汁管125内，果汁将自由滑落至第二果汁流通道167与第一果汁流通道161内，将顺着第六转轴157与第七转轴158将其第一移动阻塞体163往上拉动，让其置样格164封闭起来，从而拉动了第二拉绳172顺着第八转轴171将其第二移动阻塞体166往上拉动，堵住其流通的口，便可将置样格164完整取出，能够在取样的同时将果汁第一时间封闭起来，从而轻松取出。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
