技术领域

本发明涉及大数据信号技术领域，特别是涉及大数据信号传输抗干扰电路。

背景技术

“大数据”是指以多元形式，自许多来源搜集而来的庞大数据组，往往具有实时性，从技术上看，大数据与云计算的关系就像一枚硬币的正反面一样密不可分。大数据无形中在咱们的生活中都能找到他们的足迹，比如支付宝、移动通信，都是利用的大数据系统，然而大数据系统在无线传输过程中，在其它电磁波的干扰下，很容易会发生信号不稳定、甚至失真的状况。

所以本发明提供一种新的方案来解决此问题。

发明内容

针对上述情况，为克服现有技术之缺陷，本发明之目的在于提供大数据信号传输抗干扰电路，具有构思巧妙、人性化设计的特性，有效地提高了大数据信号的抗干扰性，稳定信号。

其解决的技术方案是，大数据信号传输抗干扰电路，包括高频分量增大电路、反馈抗干扰电路和稳定输出电路，所述高频分量增大电路接收大数据信号传输通道内的信号，运用三极管Q1和三极管Q2以及滑动变阻器RW1组成的复合电路提高信号的高频分量，所述反馈抗干扰电路运用电感L3、电感L4滤波，同时设计电感L5、电感L6和电容C6、二极管D2以及电容C7组成Z型抗干扰电路，并且运用运放器AR1反馈Z型抗干扰电路输出的信号作为控制信号调节高频分量增大电路，控制高频分量增大电路提高信号的高频分量的因数，所述稳定输出电路接收反馈抗干扰电路输出的信号，运用三极管Q3、三极管Q4和稳压二极管ZD1组成稳压电路稳压，同时设计了滑动变阻器RW2调节稳压电路的稳压值，最后输入大数据信号的控制终端内；

所述反馈抗干扰电路包括电感L3，电感L3的一端接电容C4的一端，电感L3的另一端接电容C5的一端和电感L5的一端，电容C5的另一端接电容C6的一端和二极管D2的阴极，电容C6的另一端接二极管D6的阳极和电感L4的一端以及电感L6的一端，电感L4的另一端接电容C4的另一端，电感L5的另一端接电容C7的一端和电阻R9的一端，电感L6的另一端和电容C7的另一端接地，电阻R9的另一端接运放器AR1的同相输入端，运放器AR1的反相输入端接电阻R7、电阻R8的一端，电阻R8的另一端接地，电阻R7的另一端接运放器AR1的输出端和二极管D1的阳极。

由于以上技术方案的采用，本发明与现有技术相比具有如下优点；

1，高频分量增大电路接收大数据信号传输通道内的信号，运用三极管Q1和三极管Q2以及滑动变阻器RW1组成的复合电路提高信号的高频分量，所述反馈抗干扰电路运用电感L3、电感L4滤波，同时设计电感L5、电感L6和电容C6、二极管D2以及电容C7组成Z型抗干扰电路，并且运用运放器AR1反馈Z型抗干扰电路输出的信号作为控制信号调节高频分量增大电路，控制高频分量增大电路提高信号的高频分量的因数，所述稳定输出电路接收反馈抗干扰电路输出的信号，运用三极管Q3、三极管Q4和稳压二极管ZD1组成稳压电路稳压，同时设计了滑动变阻器RW2调节稳压电路的稳压值，最后输入大数据信号的控制终端内，有效地提高了大数据信号的抗干扰性，稳定信号。

2，运用电感L3、电感L4与电容C4滤波，同时设计电感L5、电感L6和电容C6、二极管D2以及电容C7组成Z型抗干扰电路，当信号受到电磁波的干扰时，电感L3、电感L4与电容C4滤波，然后信号经电容C5、电容C6将干扰信号抑制，同时经电感L6滤去，同时电感L5和电容C7组成LC滤波电路，二极管D2起到防止电流回流的效果，保护电路，因此起到抑制干扰信号的效果。

附图说明

图1为本发明大数据信号传输抗干扰电路的模块图。

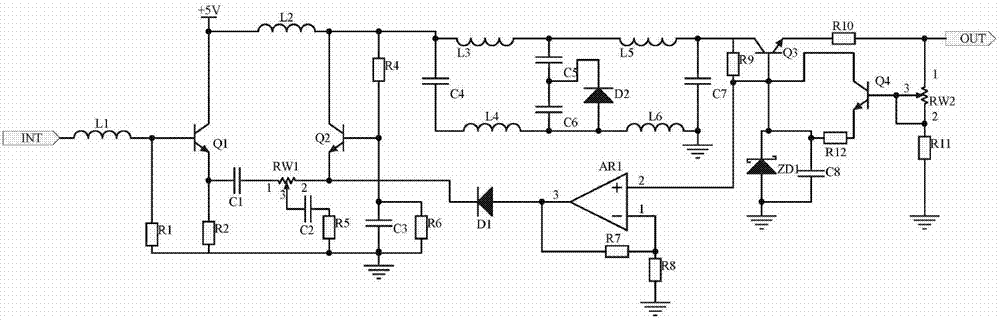

图2为本发明大数据信号传输抗干扰电路的原理图。

具体实施方式

有关本发明的前述及其他技术内容、特点与功效，在以下配合参考附图1至附图2对实施例的详细说明中，将可清楚的呈现。以下实施例中所提到的结构内容，均是以说明书附图为参考。

实施例一，大数据信号传输抗干扰电路，包括高频分量增大电路、反馈抗干扰电路和稳定输出电路，所述高频分量增大电路接收大数据信号传输通道内的信号，运用三极管Q1和三极管Q2以及滑动变阻器RW1组成的复合电路提高信号的高频分量，所述反馈抗干扰电路运用电感L3、电感L4滤波，同时设计电感L5、电感L6和电容C6、二极管D2以及电容C7组成Z型抗干扰电路，并且运用运放器AR1反馈Z型抗干扰电路输出的信号作为控制信号调节高频分量增大电路，控制高频分量增大电路提高信号的高频分量的因数，所述稳定输出电路接收反馈抗干扰电路输出的信号，运用三极管Q3、三极管Q4和稳压二极管ZD1组成稳压电路稳压，同时设计了滑动变阻器RW2调节稳压电路的稳压值，最后输入大数据信号的控制终端内；

所述反馈抗干扰电路运用电感L3、电感L4与电容C4滤波，同时设计电感L5、电感L6和电容C6、二极管D2以及电容C7组成Z型抗干扰电路，当信号受到电磁波的干扰时，电感L3、电感L4与电容C4滤波，然后信号经电容C5、电容C6将干扰信号抑制，同时经电感L6滤去，同时电感L5和电容C7组成LC滤波电路，二极管D2起到防止电流回流的效果，保护电路，因此起到抑制干扰信号的效果，Z型抗干扰电路处理后的信号一路输入稳定输出电路内，另一路经运放器AR1反馈放大信号，作为控制信号调节高频分量增大电路的高频分量的因数，电感L3的一端接电容C4的一端，电感L3的另一端接电容C5的一端和电感L5的一端，电容C5的另一端接电容C6的一端和二极管D2的阴极，电容C6的另一端接二极管D6的阳极和电感L4的一端以及电感L6的一端，电感L4的另一端接电容C4的另一端，电感L5的另一端接电容C7的一端和电阻R9的一端，电感L6的另一端和电容C7的另一端接地，电阻R9的另一端接运放器AR1的同相输入端，运放器AR1的反相输入端接电阻R7、电阻R8的一端，电阻R8的另一端接地，电阻R7的另一端接运放器AR1的输出端和二极管D1的阳极。

实施例二，在实施例一的基础上，所述稳定输出电路运用三极管Q3、三极管Q4和稳压二极管ZD1组成稳压电路稳压，稳压二极管ZD1使三极管Q3的电位稳定为一稳定值，此时三极管Q3发射极的电位也即是三极管Q3基极电位稳定值减0.7V，因此起到稳压的效果，电容C8为旁路电容，同时设计了三极管Q4和滑动变阻器RW2调节稳压电路的稳压值，通过调节滑动变阻器RW2的电阻阻值，可以改变三极管Q4基极电位，当滑动变阻器RW2的电阻阻值升高时，此时三极管Q4的基极电位降低，三极管Q4不导通，在三极管Q3的发射极电位不变的情况下，此时相当于信号输出端口和滑动变阻器RW2，并联，因此信号输出端口电位升高；当滑动变阻器RW2的电阻阻值降低时，三极管Q4基极电位升高，此时三极管Q4导通，三极管Q3基极电位经电阻R12分压降低，因此信号输出端口电位降低，起到调节稳压电路的稳压值的效果，三极管Q3的集电极接电阻R9的一端，三极管Q3的发射极接电阻R10的一端，三极管Q3的基极接运放器AR1的同相输入端、电阻R12的一端、三极管Q4的集电极和稳压二极管ZD1的阴极以及电容C8的一端，稳压二极管ZD1的阳极和电容C8的另一端接地，三极管Q4的发射极接电阻R12的另一端，三极管Q4的基极接滑动变阻器RW2的触点3和滑动变阻器RW2的触点2，滑动变阻器RW2的触点2接电阻R11的一端，电阻R11的另一端接地，滑动变阻器RW2的触点1接电阻R10的另一端和信号输出端口。

实施三，在实施例一的基础上，所述高频分量增大电路接收大数据信号传输通道内的信号，经电感L1滤波后为三极管Q1的基极电位，三极管Q1和三极管Q2以及滑动变阻器RW1组成的复合电路提高信号的高频分量，通过调节滑动变阻器RW1的阻值可以调节三极管Q2的发射极电位，也即是可以调节高频分量的因数，电容C2为滤波电容，电容C3为旁路电容，三极管Q1起到放大电流的效果，其中电源+5V为三极管Q1和三极管Q2提供供电电源，同时反馈抗干扰电路内运放器AR1的输出信号经二极管D1可以调节三极管Q2发射极电位，达到调节高频分量的因数的效果，通过适当的提高高频分量的因数可以提高信号的精确度，电感L1的一端接信号输入端口，电感L1的另一端接三极管Q1的基极和电阻R1的一端，三极管Q1的集电极接电源+5V和电感L2的一端，三极管Q1的发射极接电容C1的一端和电阻R2的一端，电容C1的另一端接滑动变阻器RW1的触点1，滑动变阻器RW1的触点3接电容C2的一端，电容C2的另一端接电阻R5的一端，滑动变阻器RW1的触点2接三极管Q2的发射极和二极管D1的阴极，三极管Q2的基极接电阻R4的一端和电容C3的一端以及电阻R6的一端，三极管Q2的集电极接电阻R4的另一端和电感L2的另一端以及电感L3的一端，电阻R1、电阻R2的另一端和电容C3的另一端以及电阻R5、电阻R6的另一端接地。

本发明具体使用时，大数据信号传输抗干扰电路，包括高频分量增大电路、反馈抗干扰电路和稳定输出电路，所述高频分量增大电路接收大数据信号传输通道内的信号，运用三极管Q1和三极管Q2以及滑动变阻器RW1组成的复合电路提高信号的高频分量，所述反馈抗干扰电路运用电感L3、电感L4滤波，同时设计电感L5、电感L6和电容C6、二极管D2以及电容C7组成Z型抗干扰电路，并且运用运放器AR1反馈Z型抗干扰电路输出的信号作为控制信号调节高频分量增大电路，控制高频分量增大电路提高信号的高频分量的因数，所述稳定输出电路接收反馈抗干扰电路输出的信号，运用三极管Q3、三极管Q4和稳压二极管ZD1组成稳压电路稳压，同时设计了滑动变阻器RW2调节稳压电路的稳压值，最后输入大数据信号的控制终端内；

所述反馈抗干扰电路运用电感L3、电感L4与电容C4滤波，同时设计电感L5、电感L6和电容C6、二极管D2以及电容C7组成Z型抗干扰电路，当信号受到电磁波的干扰时，电感L3、电感L4与电容C4滤波，然后信号经电容C5、电容C6将干扰信号抑制，同时经电感L6滤去，同时电感L5和电容C7组成LC滤波电路，二极管D2起到防止电流回流的效果，保护电路，因此起到抑制干扰信号的效果，Z型抗干扰电路处理后的信号一路输入稳定输出电路内，另一路经运放器AR1反馈放大信号，作为控制信号调节高频分量增大电路的高频分量的因数，所述高频分量增大电路接收大数据信号传输通道内的信号，经电感L1滤波后为三极管Q1的基极电位，三极管Q1和三极管Q2以及滑动变阻器RW1组成的复合电路提高信号的高频分量，通过调节滑动变阻器RW1的阻值可以调节三极管Q2的发射极电位，也即是可以调节高频分量的因数，电容C2为滤波电容，电容C3为旁路电容，三极管Q1起到放大电流的效果，其中电源+5V为三极管Q1和三极管Q2提供供电电源，同时反馈抗干扰电路内运放器AR1的输出信号经二极管D1可以调节三极管Q2发射极电位，达到调节高频分量的因数的效果，通过适当的提高高频分量的因数可以提高信号的精确度，所述稳定输出电路运用三极管Q3、三极管Q4和稳压二极管ZD1组成稳压电路稳压，稳压二极管ZD1使三极管Q3的电位稳定为一稳定值，此时三极管Q3发射极的电位也即是三极管Q3基极电位稳定值减0.7V，因此起到稳压的效果，电容C8为旁路电容，同时设计了三极管Q4和滑动变阻器RW2调节稳压电路的稳压值，通过调节滑动变阻器RW2的电阻阻值，可以改变三极管Q4基极电位，当滑动变阻器RW2的电阻阻值升高时，此时三极管Q4的基极电位降低，三极管Q4不导通，在三极管Q3的发射极电位不变的情况下，此时相当于信号输出端口和滑动变阻器RW2，并联，因此信号输出端口电位升高；当滑动变阻器RW2的电阻阻值降低时，三极管Q4基极电位升高，此时三极管Q4导通，三极管Q3基极电位经电阻R12分压降低，因此信号输出端口电位降低，起到调节稳压电路的稳压值的效果。

以上所述是结合具体实施方式对本发明所作的进一步详细说明，不能认定本发明具体实施仅局限于此；对于本发明所属及相关技术领域的技术人员来说，在基于本发明技术方案思路前提下，所作的拓展以及操作方法、数据的替换，都应当落在本发明保护范围之内。
