技术领域

本发明涉及一种摆放物品的置物架。

背景技术

现有置物架空间体积一定，需要摆放大物品时，空间不够，无法满足顾客的需要。

发明内容

本发明要解决的技术问题是为了克服现有置物架的置物空间无法根据顾客需要改变的缺陷，提供一种置物架，其前面空间可根据顾客需要自行变动。

本发明是通过下述技术方案来解决上述技术问题：

一种置物架，包括置物架本体1，所述置物架本体1内还设有一内置物架2，一横栏3可拆卸式的安装在所述置物架本体1上，并可移动，所述内置物架2可拆卸式的安装在所述横栏3上，并可移动。

较佳的，所述横栏3上设有T形部，和所述置物架本体1上的T形槽相匹配，所述横栏3的T形部可在T形槽内移动，所述内置物架2上设有钩状部b，和所述横栏3上形成的截面为钩状部a的槽相匹配，使得所述内置物架2可在槽内移动。

本发明的积极进步效果在于：

本发明的置物架，在下一层的置物架上放置高的物品时，可将横栏拉出，来扣住高的物品，防止其掉落；

在顾客需要在置物架上放置更多的物品时，可将横栏拉出后，再将内置物架也拉出，增大了置物区的面积，方便顾客放置更多的物品。

横栏和内置物架拉出的距离由顾客自由选择。

附图说明

图1为本发明的置物架组件示意图。

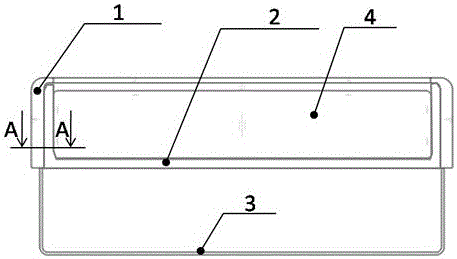

图2为图1中的置物架本体和内置物架重叠状态示意图

图2a为图2中A-A截面局部方大图

图2a-1为图2a中置物架本体的截面图

图2a-2为图2a中横栏的截面图

图2a-3为图2a中内置物架的截面图

图3本发明的置物架本体和内置物架展开状态示意图

附图标记说明：

1.置物架本体2.内置物架3.横栏3-1.导向槽1-1.T形槽

3-2.T形部2-1.钩状部b4、4’.置物区

具体实施方式

下面通过实施例的方式并结合附图来更清楚完整地说明本发明，但并不因此将本发明限制在所述的实施例范围之中。

本发明的置物架，包括置物架本体1，所述置物架本体1内还设有一内置物架2，一横栏3可拆卸式的安装在所述置物架本体1上，并可移动，所述内置物架2可拆卸式的安装在所述横栏3上，并可移动。

较佳的，所述横栏3上设有T形部3-2，和所述置物架本体1上的T形槽1-1相匹配，所述横栏3的T形部可在T形槽1-1内移动，所述内置物架2上设有钩状部b，和所述横栏3上形成的截面为钩状部a的导向槽3-1相匹配，使得所述内置物架2可在槽内移动。

至于横栏固定至置物架本体上的固定方式为现有技术，因此在此不另做阐述。

本发明的积极进步效果在于：

本发明的置物架，在下一层的置物架上放置高的物品时，可将横栏拉出，来扣住高的物品，防止其掉落；

在顾客需要在置物架上放置更多的物品时，可将横栏拉出后，再将内置物架也拉出，增大了置物区的面积，方便顾客放置更多的物品。

横栏和内置物架拉出的距离由顾客自由选择。

虽然以上描述了本发明的具体实施方式，但是本领域的技术人员应当理解，这仅是举例说明，本发明的保护范围是由所附权利要求书限定的。本领域的技术人员在不背离本发明的原理和实质的前提下，可以对这些实施方式做出多种变更或修改，但这些变更和修改均落入本发明的保护范围。
