技术领域

本发明涉及废气处理装置技术领域，尤其涉及一种涂装机械设备的废气处理装置。

背景技术

涂装指对金属和非金属表面覆盖保护层或装饰层，而涂装机械就是建立在涂装的基础上而迅速发展的行业，现有的涂装机械设备在使用时会产生废气，直接排放的话会造成严重的环境污染，因此我们提出了一种涂装机械设备的废气处理装置，用来解决上述问题。

发明内容

基于背景技术存在的技术问题，本发明提出了一种涂装机械设备的废气处理装置。

本发明提出的一种涂装机械设备的废气处理装置，包括底座，所述底座的上方设有安装板，安装板的顶部固定安装有过滤箱、沉降箱和消毒箱，沉降箱位于过滤箱和消毒箱之间，所述过滤箱的顶部内壁与底部内壁上固定安装有同一个过滤板，过滤箱内滑动安装有安装块，安装块位于过滤板远离沉降箱的一侧，所述安装块靠近过滤板的一侧固定安装有毛刷，毛刷与过滤板相接触，所述过滤箱的顶部内壁与底部内壁上转动安装有同一个丝杠，丝杠与安装块螺纹连接，所述过滤箱与沉降箱相互靠近的一侧固定连接有同一个第一连接管，沉降箱和消毒箱相互靠近的一侧固定连接有同一个第二连接管，所述沉降箱的顶部内壁上固定安装有挡板，挡板位于第一连接管和第二连接管之间，所述沉降箱的顶部固定安装有水箱，水箱的一侧固定连接有水管的一端，水管的另一端延伸至沉降箱内并固定安装有喷头，喷头位于挡板远离第二连接管的一侧，所述消毒箱的顶部内壁与底部内壁上均固定安装有紫外线消毒灯，所述过滤箱远离沉降箱的一侧开设有安装孔，安装孔与过滤箱的内部相连通，所述安装孔内活动安装有积尘盒，积尘盒的一侧固定安装有拉手，拉手的一侧与过滤箱的一侧相接触，所述过滤箱的顶部固定安装有旋转电机，旋转电机的输出轴与丝杠的顶部相焊接，所述安装板的底部固定安装有多个第一弹簧的一端，多个第一弹簧的另一端均与底座的顶部相焊接，所述底座的顶部开设有多个缓冲槽，安装板的底部固定安装有多个缓冲块，缓冲块与对应的缓冲槽的侧壁滑动连接，所述缓冲块的底部固定安装有第二弹簧的一端，第二弹簧的另一端与缓冲槽的底部内壁相焊接。

优选的，所述底座的底部安装有四个万向轮，四个万向轮上均设有刹车片。

优选的，所述过滤箱远离沉降箱的一侧开设有进气口，进气口内固定安装有进气管。

优选的，所述消毒箱远离沉降箱的一侧开设有出气口，出气口内固定安装有出气管，出气管上设有第一阀门，第一阀门位于消毒箱的外侧，水管上设有第二阀门，第二阀门位于沉降箱的上方。

优选的，所述过滤箱的两侧内壁上均开设有限位槽，安装块的两侧均固定安装有限位块，限位块与限位槽的侧壁滑动连接。

优选的，所述过滤箱的一侧开设有两个凹槽，两个凹槽内均固定安装有磁铁，两个磁铁均与拉手相接触。

优选的，所述过滤箱的顶部开设有转动孔，旋转电机的输出轴位于转动孔内。

优选的，所述安装块上开设有螺纹孔，丝杠与螺纹孔螺纹连接。

优选的，所述安装板上开设有四个导向孔，底座的顶部固定安装有四个导向杆，导向杆与导向孔的侧壁滑动连接。

优选的，所述缓冲槽的横截面为矩形结构，缓冲块为矩形结构，缓冲块与缓冲槽的侧壁滑动连接。

本发明的有益效果是：

通过进气管、过滤板、第一连接管、沉降箱、挡板、水管、喷头、第二连接管、消毒箱、紫外线消毒灯和出气管相配合，废气由进气管进入到过滤箱内，通过过滤板对废气中的大颗粒物进行过滤，过滤后的气体由第一连接管进入沉降箱内，通过水管将水箱的水引出，由喷头喷出，对废气进行沉降，然后废气经第二连接管进入消毒箱内，经紫外线消毒灯进行消毒，最后打开第一阀门，使废气由出气管排出；

通过过滤板、丝杠、安装块、毛刷、旋转电机、安装孔、积尘盒、拉手和磁铁相配合，通过旋转电机带动丝杠进行旋转，通过丝杠带动安装块上下滑动，通过安装块带动毛刷上下移动，从而对过滤板上的杂物进行清理，杂物掉入到积尘盒内，通过拉手将积尘盒拉出，对杂物进行清理；

通过安装板、第一弹簧、缓冲块、缓冲槽、第二弹簧、万向轮、导向杆和导向孔相配合，在移动或者工作产生震动时，安装板会挤压第一弹簧，通过第一弹簧的收缩可以起到减震的作用，同时安装板带动缓冲块挤压第二弹簧，使第二弹簧收缩，通过第二弹簧的收缩可以起到减震的作用；

本发明便于对废气进行过滤、沉降和消毒，使废气达标排放，避免造成环境污染，同时具备减震的作用，便于降低噪音，结构简单，使用方便。

附图说明

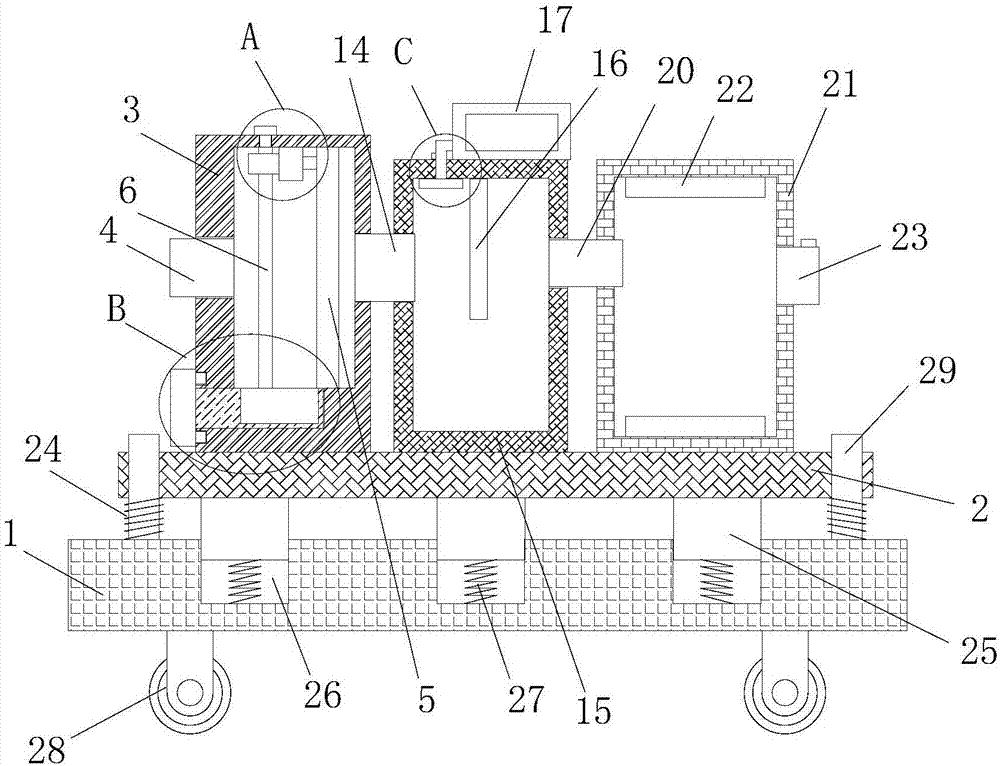

图1为本发明提出的一种涂装机械设备的废气处理装置的结构示意图；

图2为本发明提出的一种涂装机械设备的废气处理装置的A部分的结构示意图；

图3为本发明提出的一种涂装机械设备的废气处理装置的B部分的结构示意图；

图4为本发明提出的一种涂装机械设备的废气处理装置的C部分的结构示意图；

图5为本发明提出的一种涂装机械设备的废气处理装置的安装板的俯视结构示意图。

图中：1底座、2安装板、3过滤箱、4进气管、5过滤板、6丝杠、7安装块、8毛刷、9旋转电机、10安装孔、11积尘盒、12拉手、13磁铁、14第一连接管、15沉降箱、16挡板、17水箱、18水管、19喷头、20第二连接管、21消毒箱、22紫外线消毒灯、23出气管、24第一弹簧、25缓冲块、26缓冲槽、27第二弹簧、28万向轮、29导向杆、30导向孔。

具体实施方式

下面结合具体实施例对本发明作进一步解说。

实施例

参考图1-5，本实施例中提出了一种涂装机械设备的废气处理装置，包括底座1，底座1的上方设有安装板2，安装板2的顶部固定安装有过滤箱3、沉降箱15和消毒箱21，沉降箱15位于过滤箱3和消毒箱21之间，过滤箱3的顶部内壁与底部内壁上固定安装有同一个过滤板5，过滤箱3内滑动安装有安装块7，安装块7位于过滤板5远离沉降箱15的一侧，安装块7靠近过滤板5的一侧固定安装有毛刷8，毛刷8与过滤板5相接触，过滤箱3的顶部内壁与底部内壁上转动安装有同一个丝杠6，丝杠6与安装块7螺纹连接，过滤箱3与沉降箱15相互靠近的一侧固定连接有同一个第一连接管14，沉降箱15和消毒箱21相互靠近的一侧固定连接有同一个第二连接管20，沉降箱15的顶部内壁上固定安装有挡板16，挡板16位于第一连接管14和第二连接管20之间，沉降箱15的顶部固定安装有水箱17，水箱17的一侧固定连接有水管18的一端，水管18的另一端延伸至沉降箱15内并固定安装有喷头19，喷头19位于挡板16远离第二连接管20的一侧，消毒箱21的顶部内壁与底部内壁上均固定安装有紫外线消毒灯22，过滤箱3远离沉降箱15的一侧开设有安装孔10，安装孔10与过滤箱3的内部相连通，安装孔10内活动安装有积尘盒11，积尘盒11的一侧固定安装有拉手12，拉手12的一侧与过滤箱3的一侧相接触，过滤箱3的顶部固定安装有旋转电机9，旋转电机9的输出轴与丝杠6的顶部相焊接，安装板2的底部固定安装有多个第一弹簧24的一端，多个第一弹簧24的另一端均与底座1的顶部相焊接，底座1的顶部开设有多个缓冲槽26，安装板2的底部固定安装有多个缓冲块25，缓冲块25与对应的缓冲槽26的侧壁滑动连接，缓冲块25的底部固定安装有第二弹簧27的一端，第二弹簧27的另一端与缓冲槽26的底部内壁相焊接，通过进气管4、过滤板5、第一连接管14、沉降箱15、挡板16、水管18、喷头19、第二连接管20、消毒箱21、紫外线消毒灯22和出气管23相配合，废气由进气管4进入到过滤箱3内，通过过滤板5对废气中的大颗粒物进行过滤，过滤后的气体由第一连接管14进入沉降箱15内，通过水管18将水箱17的水引出，由喷头19喷出，对废气进行沉降，然后废气经第二连接管20进入消毒箱21内，经紫外线消毒灯22进行消毒，最后打开第一阀门，使废气由出气管23排出；通过过滤板5、丝杠6、安装块7、毛刷8、旋转电机9、安装孔10、积尘盒11、拉手12和磁铁13相配合，通过旋转电机9带动丝杠6进行旋转，通过丝杠6带动安装块7上下滑动，通过安装块7带动毛刷8上下移动，从而对过滤板5上的杂物进行清理，杂物掉入到积尘盒11内，通过拉手12将积尘盒11拉出，对杂物进行清理；通过安装板2、第一弹簧24、缓冲块25、缓冲槽26、第二弹簧27、万向轮28、导向杆29和导向孔30相配合，在移动或者工作产生震动时，安装板2会挤压第一弹簧24，通过第一弹簧24的收缩可以起到减震的作用，同时安装板2带动缓冲块25挤压第二弹簧27，使第二弹簧27收缩，通过第二弹簧27的收缩可以起到减震的作用；本发明便于对废气进行过滤、沉降和消毒，使废气达标排放，避免造成环境污染，同时具备减震的作用，便于降低噪音，结构简单，使用方便。

本实施例中，底座1的底部安装有四个万向轮28，四个万向轮28上均设有刹车片，过滤箱3远离沉降箱15的一侧开设有进气口，进气口内固定安装有进气管4，消毒箱21远离沉降箱15的一侧开设有出气口，出气口内固定安装有出气管23，出气管23上设有第一阀门，第一阀门位于消毒箱21的外侧，水管18上设有第二阀门，第二阀门位于沉降箱15的上方，过滤箱3的两侧内壁上均开设有限位槽，安装块7的两侧均固定安装有限位块，限位块与限位槽的侧壁滑动连接，过滤箱3的一侧开设有两个凹槽，两个凹槽内均固定安装有磁铁13，两个磁铁13均与拉手12相接触，过滤箱3的顶部开设有转动孔，旋转电机9的输出轴位于转动孔内，安装块7上开设有螺纹孔，丝杠6与螺纹孔螺纹连接，安装板2上开设有四个导向孔30，底座1的顶部固定安装有四个导向杆29，导向杆29与导向孔30的侧壁滑动连接，缓冲槽26的横截面为矩形结构，缓冲块25为矩形结构，缓冲块25与缓冲槽26的侧壁滑动连接，通过进气管4、过滤板5、第一连接管14、沉降箱15、挡板16、水管18、喷头19、第二连接管20、消毒箱21、紫外线消毒灯22和出气管23相配合，废气由进气管4进入到过滤箱3内，通过过滤板5对废气中的大颗粒物进行过滤，过滤后的气体由第一连接管14进入沉降箱15内，通过水管18将水箱17的水引出，由喷头19喷出，对废气进行沉降，然后废气经第二连接管20进入消毒箱21内，经紫外线消毒灯22进行消毒，最后打开第一阀门，使废气由出气管23排出；通过过滤板5、丝杠6、安装块7、毛刷8、旋转电机9、安装孔10、积尘盒11、拉手12和磁铁13相配合，通过旋转电机9带动丝杠6进行旋转，通过丝杠6带动安装块7上下滑动，通过安装块7带动毛刷8上下移动，从而对过滤板5上的杂物进行清理，杂物掉入到积尘盒11内，通过拉手12将积尘盒11拉出，对杂物进行清理；通过安装板2、第一弹簧24、缓冲块25、缓冲槽26、第二弹簧27、万向轮28、导向杆29和导向孔30相配合，在移动或者工作产生震动时，安装板2会挤压第一弹簧24，通过第一弹簧24的收缩可以起到减震的作用，同时安装板2带动缓冲块25挤压第二弹簧27，使第二弹簧27收缩，通过第二弹簧27的收缩可以起到减震的作用；本发明便于对废气进行过滤、沉降和消毒，使废气达标排放，避免造成环境污染，同时具备减震的作用，便于降低噪音，结构简单，使用方便。

本实施例中，使用时，废气由进气管4进入到过滤箱3内，通过过滤板5对废气中的大颗粒物进行过滤，过滤后的气体由第一连接管14进入沉降箱15内，通过水管18将水箱17的水引出，由喷头19喷出，对废气进行沉降，然后废气经第二连接管20进入消毒箱21内，经紫外线消毒灯22进行消毒，最后打开第一阀门，使废气由出气管23排出，通过旋转电机9带动丝杠6进行旋转，通过丝杠6带动安装块7上下滑动，通过安装块7带动毛刷8上下移动，从而对过滤板5上的杂物进行清理，杂物掉入到积尘盒11内，通过拉手12将积尘盒11拉出，对杂物进行清理，在移动或者工作产生震动时，安装板2会挤压第一弹簧24，通过第一弹簧24的收缩可以起到减震的作用，同时安装板2带动缓冲块25挤压第二弹簧27，使第二弹簧27收缩，通过第二弹簧27的收缩可以起到减震的作用。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
