技术领域

本发明涉及一种洒水用具，特别涉及一种洒水壶。

背景技术

随着人们生活水平的提高，现在越来越多的人喜欢养花种草，对花草的 也越来越细致，不仅每天要浇水，而且还要经常浇营养液，为植物浇水施 肥就要用到洒水壶，一般洒水壶通过壶体、洒水嘴、顶部把手、侧壁把手等 一些基本部件构成，通常在入水口进行灌水，在使用时倾斜壶体，使水从洒 水嘴上洒出，从而实现浇水的作用，但由于壶体灌满水后重量非常的重，当 人们使用一只手握在顶部把手时倾斜壶体较为困难，当使用一只手握在侧壁 把手时提起洒水壶又非常困难，当人们两只手分别提在顶部把手与侧壁把手 上时，由于顶部把手与侧壁把手相聚较近，使洒水壶处于人们的正前方，导 致人们提着洒水壶时需要弯腰，且弯腰角度较大，导致人们洒水时会长时间 保持不良姿势，导致人们洒水时非常的吃力，容易对身体造成损伤，而有的 人将手拖住洒水壶底部，但洒水壶底部一般会沾染泥土，非常的脏，导致污 染人们的手。

发明内容

本发明所要解决的技术问题是提供一种洒水壶，有效的解决了现有技术 的洒水壶在使用时，在壶体灌满水的状况下倾斜壶体较为困难，使用者手部 易疲劳，使用较为吃力，容易对使用者身体造成损伤的缺陷。

本发明解决上述技术问题的技术方案如下：一种洒水壶，包括壶体、洒 水嘴、顶部把手、侧壁扶手、横杆、摆动挂框和挂钩结构，上述壶体顶部设 有入水口，上述洒水嘴下端连接在壶体下端侧壁，并连通壶体内部，其上端 向侧上方倾斜设置，上述顶部把手转动安装在壶体上端两侧侧壁上，上述侧 壁扶手固定在壶体侧壁上，上述横杆一端转动安装在顶部把手上，上述摆动 挂框转动安装在横杆另一端，上述挂钩结构铰接安装在壶体背离洒水嘴的另 一侧侧壁下端，当壶体倾斜时，上述挂钩结构的钩部与上述摆动挂框挂接配 合。

进一步，上述横杆与上述顶部把手连接的一端设置有套筒，上述套筒套 接在上述顶部把手上，并与顶部把手转动配合。

进一步，上述摆动挂框包括两个并列设置的竖杆和若干挂条，若干上述 挂条分别上下均匀间隔的设置在两个竖杆之间，两个上述竖杆上端分别转动 安装在上述横杆远离上述顶部把手一端的两侧端面上，上述挂钩结构的钩部 与任意一个上述挂条挂接配合。

上述横杆中部套接有防滑橡胶套。

本发明的有益效果是：结构简单，使用方便，使用时，手部不易产生疲 劳，使用较为舒适。

附图说明

图1为本发明的洒水壶的结构示意图；

图2为本发明的洒水壶的俯视结构示意图；

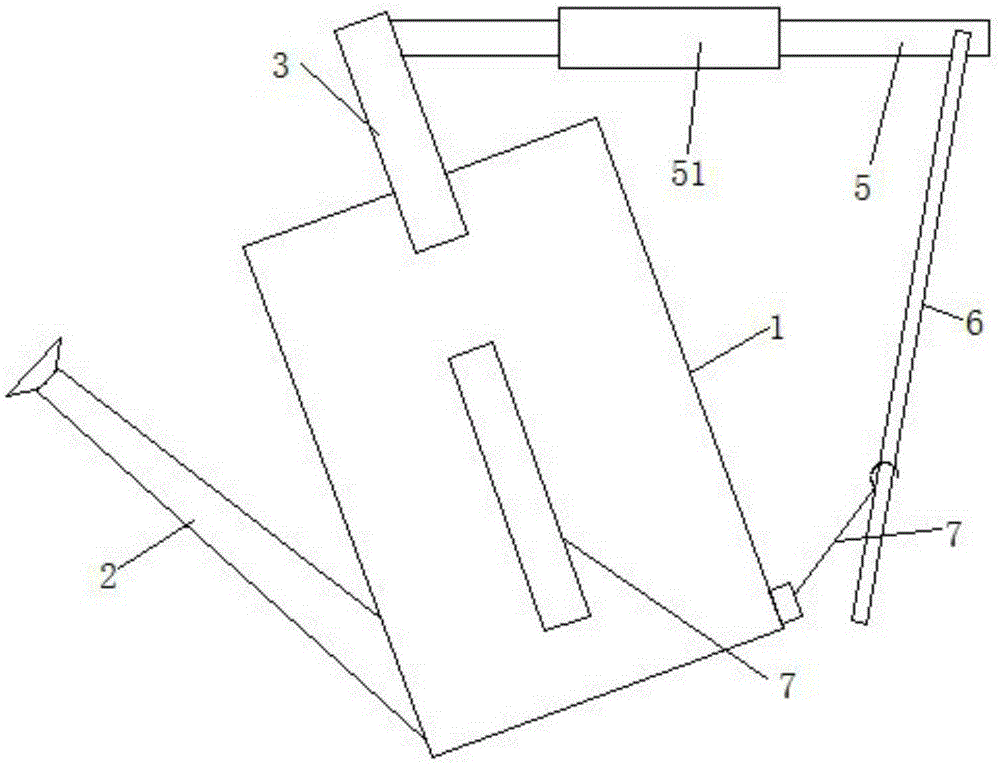

图3为本发明的洒水壶的使用状态示意图；

图4为本发明的洒水壶的摆动挂框与横杆之间的配合结构示意图。

附图中，各标号所代表的部件列表如下：

1、壶体，2、洒水嘴，3、顶部把手，4、侧壁扶手，5、横杆，6、摆动 挂框，7、挂钩结构，31、套筒，51、防滑橡胶套，61、竖杆，62、挂条。

具体实施方式

以下结合附图对本发明的原理和特征进行描述，所举实例只用于解释本 发明，并非用于限定本发明的范围。

实施例：如图1至4所示，本实施例的洒水壶包括壶体1、洒水嘴2、 顶部把手3、侧壁扶手4、横杆5、摆动挂框6和挂钩结构7，上述壶体1顶 部设有入水口，上述洒水嘴2下端连接在壶体1下端侧壁，并连通壶体1内 部，其上端向侧上方倾斜设置，上述顶部把手3转动安装在壶体1上端两侧 侧壁上，上述侧壁扶手4固定在壶体1侧壁上，上述横杆5一端转动安装在 顶部把手3上，上述摆动挂框6转动安装在横杆5另一端，上述挂钩结构7 铰接安装在壶体1背离洒水嘴2的另一侧侧壁下端，当壶体1倾斜时，上述 挂钩结构7的钩部与上述摆动挂框6挂接配合。

上述横杆5与上述顶部把手3连接的一端设置有套筒31，上述套筒31 套接在上述顶部把手3上，并与顶部把手3转动配合。

上述摆动挂框6包括两个并列设置的竖杆61和若干挂条62，若干上述 挂条62分别上下均匀间隔的设置在两个竖杆61之间，两个上述竖杆61上 端分别转动安装在上述横杆5远离上述顶部把手3一端的两侧端面上，上述 挂钩结构7的钩部与任意一个上述挂条62挂接配合。

上述横杆5中部套接有防滑橡胶套51。

本实施例的洒水壶在使用过程中，由壶体1顶部的入水口装满水，在洒 水时，将壶体1侧壁底部的挂钩结构7的钩部挂接摆动挂框6最下方的挂条 62上，此时，壶体1倾斜，重心偏移，使用者可手握防滑橡胶套51提起洒 水壶进行洒水，保持重心平稳，壶体1内部的水由洒水嘴2上端喷嘴处洒出， 当壶体1内液面降低，洒水嘴2不再洒水时，将挂钩结构7的钩部上移，再 次挂接在上一层的挂条62上，如此反复，洒水过程中，缓慢改变整个装置 的重心，且使洒水嘴2始终保持出水状态，在此过程中，使用者可使另一只 手握住侧壁扶手4，保持整个洒水壶的平稳，缓解单手洒水的疲劳度。

本发明的洒水壶结构简单，使用方便，使用时，手部不易产生疲劳，使 用较为舒适。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明 的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发 明的保护范围之内。
