技术领域

本发明涉及一种铁路维护设备，特别的，是一种铁路工务作业车。

背景技术

铁路是我国运输系统的重要组成部分，近年来，我国铁路实现了跨越式的发展，为保证高速铁路的安全运营，必须要加强对铁路的监控，同时确保线路开通后的维护和保养；维护保养工作之一，便是对铁轨及枕木处的清理；由于货运列车的往复行驶，铁轨附近残留下掉落的碎石、泥灰，长时间的堆积将逐渐掩盖铁轨、枕木，严重影响铁轨的使用寿命，甚至会发生列车脱轨的危险；现有的清洁方式较为原始，其采用人工清理，这种方式清理速度较慢，劳动强度较大，清理周期较长，不能够满足铁路运输维护、保养的快节奏、高效率的需求。

发明内容

针对上述问题，本发明提供一种铁路工务清理车，该清理车能够有效提高清洁效率，同时大大降低劳动强度，满足现代化铁路高效、快捷的需求。

为解决上述问题，本发明所采用的技术方案是：本铁路工务清理车包括有运行底座、行进电机、操作杆、安装在运行底座上的座椅和控制器；

在所述运行底座上还设置有清洁装置，所述清洁装置包括有支承杆结构，支承杆结构分为横向伸缩杆和竖向伸缩杆，在竖向伸缩杆的端部安装有驱动机和清洁轮；横向伸缩杆、竖向伸缩杆和驱动机由于控制器电性连接；

所述清洁轮包括有驱动筒和清洁片，所述清洁片等距分布在驱动筒的周向上，各所述清洁片贯穿驱动筒的筒壁且能够沿驱动筒的径向往复平移；所述驱动筒的顶板与筒壁一体成型，顶板与驱动机的转轴固定连接；所述驱动筒的底板能够绕驱动筒的轴线、相对于筒壁旋转；在所述底板上固定安装有调节柱，在所述调节柱的周面开设有调节滑槽；各所述清洁片穿入驱动筒的一端铰接有滑扣，所述滑扣匹配安装在调节滑槽内；在驱动筒的各径向上，调节柱与驱动筒之间的距离不相同。

本发明的有益效果是：将运行底座上的运行轮放置在铁轨上，驾驶员通过操作杆控制行进电机的工作、停止，进而控制运行底座在铁轨上行驶、停止、前进和后退；通过控制器控制支承杆结构和清洁轮的作业，自然状态下，横向伸缩杆和竖向伸缩杆保持收缩，清洁轮保持抬起、静止状态；运行底座运载巡检员在铁轨上缓慢行驶，巡检员观察铁轨两侧碎石的堆积情况，在到达需要清理的区域时，暂停运行底座，通过控制器伸长横向伸缩杆和竖向伸缩杆，降下清洁轮，使得驱动筒的底板接触地面；启动驱动机、带动驱动筒运转；驱动筒的底板与地面发生静摩擦，使得底板保持静止，驱动筒随驱动轴同步旋转，因此底板与驱动筒发生相对转动；驱动筒上的清洁片随驱动筒同步运动，同时清洁片端部的滑扣沿调节滑槽滑动，由于调节柱与驱动筒在驱动筒各径向的间距不相同，因此清洁片在随驱动筒运动的同时，将受到调节柱的牵引，进而沿驱动筒的径向发生往复平移；因此清洁片露出驱动筒的部分将周期性的伸长、缩短。

因此，在清理两条枕木之间的碎石时，清洁片转向铁轨时逐渐伸长，并将铁轨底部的碎石掏出，在转离铁轨时，清洁片逐渐缩短并贴着枕木的边缘转出，此时碎石被拨出、抛出；该结构不仅能够清洁两条铁轨外侧的碎石，更能够掏出铁轨底部甚至内侧的碎石，从而对铁轨的周围进行深度的清洁，有效防止碎石的堆积，保证铁路的清洁、畅通。

在清洁完一块区域后，调节支承杆结构的升降，即可使清洁轮转移到下一区域；清洁过程中，巡检员在运行底座上向下俯视清洁轮的工作，能够更方便、直观的了解清洁轮的运行状态，有效提高清扫的效率，同时提高调节的准确性；本发明的结构精巧、简单，方便巡检员轻松的检查铁路状态，同时能够准确、高效的清理铁路碎石，大大提高清理效率，同时降低工作强度。

作为优选，所述调节柱的端截面呈椭圆形，椭圆形的长半轴与铁轨垂直；驱动筒带动清洁片相对于调节柱旋转的过程中，清洁片能够较大幅度的伸出、缩回驱动筒，从而能够掏出更深处的碎石，进而提高清洁效果。

作为优选，在所述清洁装置上还设置有监控头，所述监控头与安装在运行底座上的显示板电性连接；通过监控头，巡检员无需弯腰、低头，即可轻松的观察到铁轨下方碎石的清理情况，同时便于支承杆结构精准的伸缩调节。

作为优选，在所述底板的下表面贴附有橡皮垫；以便于提高底板与地面之间的摩擦力，同时提高底板的耐磨性。

附图说明

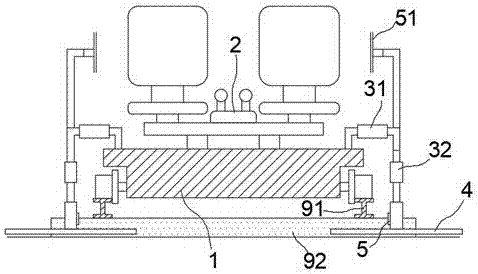

图1为本铁路工务清理车一个实施例的正视结构示意图。

图2为图1所示实施例的俯视结构示意图。

图3为图1所示实施例中清洁轮的透视结构示意图。

具体实施方式

实施例：

在图1至图3所示的实施例中，本铁路工务清理车包括有运行底座1、行进电机、操作杆、安装在运行底座1上的座椅和控制器2；

在所述运行底座1上还设置有清洁装置，所述清洁装置包括有支承杆结构3，支承杆结构3分为横向伸缩杆31和竖向伸缩杆32，在竖向伸缩杆32的端部安装有驱动机和清洁轮4；横向伸缩杆31、竖向伸缩杆32和驱动机由于控制器2电性连接；在所述清洁装置上还设置有监控头5，所述监控头5与安装在运行底座1上的显示板51电性连接；

所述清洁轮4包括有驱动筒6和清洁片7，所述清洁片7等距分布在驱动筒6的周向上，各所述清洁片7贯穿驱动筒6的筒壁且能够沿驱动筒6的径向往复平移；所述驱动筒6的顶板与筒壁一体成型，顶板与驱动机的转轴固定连接；所述驱动筒6的底板能够绕驱动筒6的轴线、相对于筒壁旋转；在所述底板的下表面贴附有橡皮垫；在所述底板上固定安装有调节柱8，在所述调节柱8的周面开设有调节滑槽81；各所述清洁片7穿入驱动筒6的一端铰接有滑扣71，所述滑扣71匹配安装在调节滑槽81内；在驱动筒6的各径向上，调节柱8与驱动筒6之间的距离不相同；在本实施例中，所述调节柱8的端截面呈椭圆形，椭圆形的长半轴与铁轨垂直。

驾驶员通过操作杆控制行进电机的工作、停止，进而控制运行底座1的行驶、停止、前进和后退；通过控制器2控制支承杆结构3和清洁轮4的作业，自然状态下，横向伸缩杆31和竖向伸缩杆32保持收缩，清洁轮4保持抬起、静止状态；运行底座1运载巡检员在铁轨91上缓慢行驶，巡检员观察铁轨91两侧碎石的堆积情况，在到达需要清理的区域时，暂停运行底座1，通过控制器2伸长横向伸缩杆31和竖向伸缩杆32，降下清洁轮4，使得驱动筒6的底板接触地面；启动驱动机、带动驱动筒6运转；驱动筒6的底板与地面发生静摩擦，使得底板保持静止，贴附在底板下方的橡皮垫能够进一步提高静摩擦力，同时保护底板；驱动筒6随驱动轴同步旋转，因此底板与驱动筒6发生相对转动；驱动筒6上的清洁片7随驱动筒6同步运动，同时清洁片7端部的滑扣71沿调节滑槽81滑动，由于调节柱8与驱动筒6在驱动筒6各径向的间距不相同，因此清洁片7在随驱动筒6运动的同时，将受到调节柱8的牵引，进而沿驱动筒6的径向发生往复平移；因此清洁片7露出驱动筒6的部分将周期性的伸长、缩短。

在本实施例中，调节柱8呈椭圆筒状，椭圆筒的长半轴与铁轨91垂直，因此，在清理两条枕木92之间的碎石时，清洁片7转向铁轨91时逐渐伸长，并将铁轨91底部的碎石掏出，在转离铁轨91时，清洁片7逐渐缩短并贴着枕木92的边缘转出，此时碎石被拨出、抛出；该结构不仅能够清洁两条铁轨91外侧的碎石，更能够掏出铁轨91底部甚至内侧的碎石，从而对铁轨91的周围进行深度的清洁，有效防止碎石的堆积，保证铁路的清洁、畅通。

在清洁完一块区域后，调节支承杆结构3的升降，即可使清洁轮4转移到下一区域；清洁过程中，巡检员在运行底座1上向下俯视清洁轮4的工作，能够更方便、直观的了解清洁轮4的运行状态，有效提高清扫的效率，同时提高调节的准确性；此外，在本实施例中，巡检员无需弯腰、低头，通过观察显示板51，即可轻松的观察到铁轨91下方碎石的清理情况，同时便于支承杆结构3精准的伸缩调节。

本发明的结构精巧、简单，方便巡检员轻松的检查铁路状态，同时能够准确、高效的清理铁路碎石，大大提高清理效率，同时降低工作强度；此外，本发明能够直接在铁轨上运行，即便铁轨周围的地形复杂、环境恶劣、泥泞，也不影响正常作业，因此具有更广的适用范围；相较于传统的清理装置，本发明结构小巧、质轻惯性小，因此操作更灵敏、快捷。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
