技术领域

本发明涉及一种共享单车清洗装置，尤其涉及一种共享单车用高效清洗装置。

背景技术

共享单车是指企业在校园、地铁站点、公交站点、居民区、商业区、公共服务区等提供自行车单车共享服务，是一种分时租赁模式。共享单车是一种新型共享经济。

共享单车就其实质是一种新型的交通工具租赁业务-自行车租赁业务，其主要依靠载体为(单车)自行车。可以很充分利用城市因快速的经济发展而带来的自行车出行萎靡状况；最大化的利用了公共道路通过率。同时起到健康身体的作用。

目前有大量损坏的共享单车，而这些共享单车都需要对其进行维修，维修好后对其进行清洗，在进行使用。而现有的清洗装置在对共享单车进行清洗时，清洗不干净、且使用不方便、操作复杂的缺点，因此亟需研发一种清洗干净、使用方便、操作简单的共享单车用高效清洗装置。

发明内容

(1)要解决的技术问题

本发明为了克服现有的清洗装置在对共享单车进行清洗时，清洗不干净、且使用不方便、操作复杂的缺点，本发明要解决的技术问题是提供一种清洗干净、使用方便、操作简单的共享单车用高效清洗装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种共享单车用高效清洗装置，包括有底板、支撑装置和清洗装置，底板顶部左侧安装有支撑装置，底板顶部右侧安装有清洗装置。

优选地，支撑装置包括有第一气缸、U型块、连接杆、连接块和连杆，第一气缸与底板顶部中间通过螺栓连接，第一气缸的伸缩杆连接有U型块，第一气缸的伸缩杆左侧焊接有连接杆，连接杆左端焊接有连接块，连接块顶部开有放置槽，连接块内左右两侧对称开有滑槽，滑槽内滑动式的设有连杆，连杆底部与底板顶部连接。

优选地，清洗装置包括有水槽、第二气缸、放置板、支杆、防水电机和圆形毛刷，水槽与底板顶部右侧焊连连接，水槽内底部左侧两侧对称通过螺栓连接有第二气缸，第二气缸的伸缩杆连接有放置板，放置板顶部的前后两侧对称焊接有支杆，支杆顶部通过螺栓连接有防水电机，防水电机的输出轴上通过联轴器连接有圆形毛刷，两个圆形毛刷相对应。

优选地，还包括有冲洗装置，清洗装置后侧的底板顶部设有冲洗装置，冲洗装置包括有水箱、水泵、进水管、出水管和喷头，水箱与底板顶部焊接连接，水箱内通过螺栓连接有水泵，水泵上分别连接有进水管和出水管，进水管伸出水箱，并位于水箱的后侧下部，出水管伸出水箱，并位于水箱的顶部，出水管尾端通过螺纹连接有喷头。

优选地，还包括有支板和左右移动装置，底板前侧的中间焊接有支板，支板顶部安装有左右移动装置，左右移动装置包括有电动轮、从动轮、拉绳、滑块和滑轨，支板顶部通过螺栓连接有滑轨，滑轨上滑动式的设有滑块，滑块顶部与喷头连接，滑轨左侧安装有从动轮，滑轨右侧安装有电动轮，电动轮和从动轮之间连接有拉绳，拉绳的尾端通过挂钩与滑块连接。

优选地，还包括有管子和阀门，水槽前右侧安装有管子，管子上设有阀门。

优选地，还包括有第一行程开关和第二行程开关，滑轨顶部左侧通过螺钉连接有第一行程开关，滑轨顶部右侧通过螺钉连接有第二行程开关，第一行程开关和第二行程开关与电动轮有电路连接。

优选地，还包括有橡胶块，U型块内设有橡胶块，橡胶块通过螺钉连接与U型块内连接。

优选地，还包括有储物箱，水槽右侧设有储物箱，储物箱通过焊接连接的方式与水槽右侧连接。

工作原理：当需要对共享单车进行清洗时，操作人员将共享单车的后轮放置在清洗装置内的放置部件上，然后控制支撑装置向上运动，带动支撑装置上的支撑部件向上运动，对共享单车的前轮进行支撑，此时，共享单车为倾斜状态。启动清洗装置对共享单车后轮进行清洗。清洗完毕后，关闭清洗装置即可。当需要对前轮进行清洗时，重复操作上述操作即可。

因为支撑装置包括有第一气缸、U型块、连接杆、连接块和连杆，第一气缸与底板顶部中间通过螺栓连接，第一气缸的伸缩杆连接有U型块，第一气缸的伸缩杆左侧焊接有连接杆，连接杆左端焊接有连接块，连接块顶部开有放置槽，连接块内左右两侧对称开有滑槽，滑槽内滑动式的设有连杆，连杆底部与底板顶部连接。控制第一气缸伸长，带动U型块和连接块向上运动，当连接块向上运动至与共享单车的前轮接触时，控制第一气缸停止伸长，此时共享单车的前轮位于放置槽内，共享单车的中部位于U型块内。连接块和U型块起支撑作用。

因为清洗装置包括有水槽、第二气缸、放置板、支杆、防水电机和圆形毛刷，水槽与底板顶部右侧焊连连接，水槽内底部左侧两侧对称通过螺栓连接有第二气缸，第二气缸的伸缩杆连接有放置板，放置板顶部的前后两侧对称焊接有支杆，支杆顶部通过螺栓连接有防水电机，防水电机的输出轴上通过联轴器连接有圆形毛刷，两个圆形毛刷相对应。初始时，水槽内装有水。当共享单车的后轮放置在放置板上时，并位于两个圆形毛刷内侧。然后启动防水电机转动，带动圆形毛刷转动，对共享单车的后轮进行清洗。清洗完毕后，关闭防水电机即可。当需要对前轮进行清洗时，重复操作上述操作即可。

因为还包括有冲洗装置，清洗装置后侧的底板顶部设有冲洗装置，冲洗装置包括有水箱、水泵、进水管、出水管和喷头，水箱与底板顶部焊接连接，水箱内通过螺栓连接有水泵，水泵上分别连接有进水管和出水管，进水管伸出水箱，并位于水箱的后侧下部，出水管伸出水箱，并位于水箱的顶部，出水管尾端通过螺纹连接有喷头。将进水管放置在有水源的地方，然后控制水泵工作，水通过出水管从喷头喷出，然后操作人员手持喷头对共享单车进行冲洗。清洗完毕后，关闭水泵即可。

因为还包括有支板和左右移动装置，底板前侧的中间焊接有支板，支板顶部安装有左右移动装置，左右移动装置包括有电动轮、从动轮、拉绳、滑块和滑轨，支板顶部通过螺栓连接有滑轨，滑轨上滑动式的设有滑块，滑块顶部与喷头连接，滑轨左侧安装有从动轮，滑轨右侧安装有电动轮，电动轮和从动轮之间连接有拉绳，拉绳的尾端通过挂钩与滑块连接。启动电动轮正转和反转，带动滑块向左和向右运动，喷头随之向左和向右运动，从而可减少人力。当共享单车清洗完毕后，关闭电动轮即可。

因为还包括有管子和阀门，水槽前右侧安装有管子，管子上设有阀门，当共享单车清洗完毕后，打开阀门，水槽内的水通过管子流出。

因为还包括有第一行程开关和第二行程开关，滑轨顶部左侧通过螺钉连接有第一行程开关，滑轨顶部右侧通过螺钉连接有第二行程开关，第一行程开关和第二行程开关与电动轮有电路连接，当电动轮正转带动滑块向左运动触碰到第一行程开关时，电动轮反转。当电动轮反转带动滑块向右运动至触碰到第二行程开关时，电动轮正转。如此反复则可实现不断的左右移动，从而可减少人力，达到了使用方便的效果。当共享单车冲洗完毕后，关闭电动轮即可。

因为还包括有橡胶块，U型块内设有橡胶块，橡胶块通过螺钉连接与U型块内连接，橡胶块起保护作用，可防止共享单车被划损。

因为还包括有储物箱，水槽右侧设有储物箱，储物箱通过焊接连接的方式与水槽右侧连接，操作人员可在储物箱内放置所需的工具，更方便寻找。

(3)有益效果

本发明通过清洗装置对共享单车进行清洗，并通过冲洗装置对共享单车进行冲洗，从而达到了清洗干净、使用方便、操作简单的效果。

附图说明

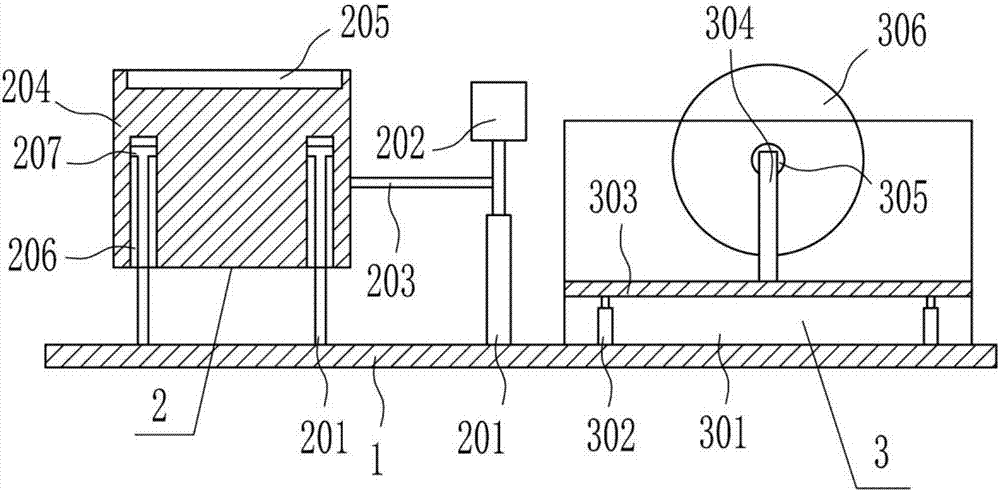

图1为本发明的第一种主视结构示意图。

图2为本发明的第一种右视结构示意图。

图3为本发明的第二种主视结构示意图。

图4为本发明左右移动装置的第一种主视结构示意图。

图5为本发明的第二种右视结构示意图。

图6为本发明左右移动装置的第二种主视结构示意图。

图7为本发明U型块的右视结构示意图。

图8为本发明的第三种主视结构示意图。

附图中的标记为：1-底板，2-支撑装置，201-第一气缸，202-U型块，203-连接杆，204-连接块，205-放置槽，206-滑槽，207-连杆，3-清洗装置，301-水槽，302-第二气缸，303-放置板，304-支杆，305-防水电机，306-圆形毛刷，4-冲洗装置，401-水箱，402-水泵，403-进水管，404-出水管，405-喷头，5-左右移动装置，501-电动轮，502-从动轮，503-拉绳，504-滑块，505-滑轨，6-支板，7-管子，8-阀门，9-第一行程开关，10-第二行程开关，11-橡胶块，12-储物箱。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种共享单车用高效清洗装置，如图1-8所示，包括有底板1、支撑装置2和清洗装置3，底板1顶部左侧安装有支撑装置2，底板1顶部右侧安装有清洗装置3。

实施例2

一种共享单车用高效清洗装置，如图1-8所示，包括有底板1、支撑装置2和清洗装置3，底板1顶部左侧安装有支撑装置2，底板1顶部右侧安装有清洗装置3。

支撑装置2包括有第一气缸201、U型块202、连接杆203、连接块204和连杆207，第一气缸201与底板1顶部中间通过螺栓连接，第一气缸201的伸缩杆连接有U型块202，第一气缸201的伸缩杆左侧焊接有连接杆203，连接杆203左端焊接有连接块204，连接块204顶部开有放置槽205，连接块204内左右两侧对称开有滑槽206，滑槽206内滑动式的设有连杆207，连杆207底部与底板1顶部连接。

实施例3

一种共享单车用高效清洗装置，如图1-8所示，包括有底板1、支撑装置2和清洗装置3，底板1顶部左侧安装有支撑装置2，底板1顶部右侧安装有清洗装置3。

支撑装置2包括有第一气缸201、U型块202、连接杆203、连接块204和连杆207，第一气缸201与底板1顶部中间通过螺栓连接，第一气缸201的伸缩杆连接有U型块202，第一气缸201的伸缩杆左侧焊接有连接杆203，连接杆203左端焊接有连接块204，连接块204顶部开有放置槽205，连接块204内左右两侧对称开有滑槽206，滑槽206内滑动式的设有连杆207，连杆207底部与底板1顶部连接。

清洗装置3包括有水槽301、第二气缸302、放置板303、支杆304、防水电机305和圆形毛刷306，水槽301与底板1顶部右侧焊连连接，水槽301内底部左侧两侧对称通过螺栓连接有第二气缸302，第二气缸302的伸缩杆连接有放置板303，放置板303顶部的前后两侧对称焊接有支杆304，支杆304顶部通过螺栓连接有防水电机305，防水电机305的输出轴上通过联轴器连接有圆形毛刷306，两个圆形毛刷306相对应。

实施例4

一种共享单车用高效清洗装置，如图1-8所示，包括有底板1、支撑装置2和清洗装置3，底板1顶部左侧安装有支撑装置2，底板1顶部右侧安装有清洗装置3。

支撑装置2包括有第一气缸201、U型块202、连接杆203、连接块204和连杆207，第一气缸201与底板1顶部中间通过螺栓连接，第一气缸201的伸缩杆连接有U型块202，第一气缸201的伸缩杆左侧焊接有连接杆203，连接杆203左端焊接有连接块204，连接块204顶部开有放置槽205，连接块204内左右两侧对称开有滑槽206，滑槽206内滑动式的设有连杆207，连杆207底部与底板1顶部连接。

清洗装置3包括有水槽301、第二气缸302、放置板303、支杆304、防水电机305和圆形毛刷306，水槽301与底板1顶部右侧焊连连接，水槽301内底部左侧两侧对称通过螺栓连接有第二气缸302，第二气缸302的伸缩杆连接有放置板303，放置板303顶部的前后两侧对称焊接有支杆304，支杆304顶部通过螺栓连接有防水电机305，防水电机305的输出轴上通过联轴器连接有圆形毛刷306，两个圆形毛刷306相对应。

还包括有冲洗装置4，清洗装置3后侧的底板1顶部设有冲洗装置4，冲洗装置4包括有水箱401、水泵402、进水管403、出水管404和喷头405，水箱401与底板1顶部焊接连接，水箱401内通过螺栓连接有水泵402，水泵402上分别连接有进水管403和出水管404，进水管403伸出水箱401，并位于水箱401的后侧下部，出水管404伸出水箱401，并位于水箱401的顶部，出水管404尾端通过螺纹连接有喷头405。

还包括有支板6和左右移动装置5，底板1前侧的中间焊接有支板6，支板6顶部安装有左右移动装置5，左右移动装置5包括有电动轮501、从动轮502、拉绳503、滑块504和滑轨505，支板6顶部通过螺栓连接有滑轨505，滑轨505上滑动式的设有滑块504，滑块504顶部与喷头405连接，滑轨505左侧安装有从动轮502，滑轨505右侧安装有电动轮501，电动轮501和从动轮502之间连接有拉绳503，拉绳503的尾端通过挂钩与滑块504连接。

还包括有管子7和阀门8，水槽301前右侧安装有管子7，管子7上设有阀门8。

还包括有第一行程开关9和第二行程开关10，滑轨505顶部左侧通过螺钉连接有第一行程开关9，滑轨505顶部右侧通过螺钉连接有第二行程开关10，第一行程开关9和第二行程开关10与电动轮501有电路连接。

还包括有橡胶块11，U型块202内设有橡胶块11，橡胶块11通过螺钉连接与U型块202内连接。

还包括有储物箱12，水槽301右侧设有储物箱12，储物箱12通过焊接连接的方式与水槽301右侧连接。

工作原理：当需要对共享单车进行清洗时，操作人员将共享单车的后轮放置在清洗装置3内的放置部件上，然后控制支撑装置2向上运动，带动支撑装置2上的支撑部件向上运动，对共享单车的前轮进行支撑，此时，共享单车为倾斜状态。启动清洗装置3对共享单车后轮进行清洗。清洗完毕后，关闭清洗装置3即可。当需要对前轮进行清洗时，重复操作上述操作即可。

因为支撑装置2包括有第一气缸201、U型块202、连接杆203、连接块204和连杆207，第一气缸201与底板1顶部中间通过螺栓连接，第一气缸201的伸缩杆连接有U型块202，第一气缸201的伸缩杆左侧焊接有连接杆203，连接杆203左端焊接有连接块204，连接块204顶部开有放置槽205，连接块204内左右两侧对称开有滑槽206，滑槽206内滑动式的设有连杆207，连杆207底部与底板1顶部连接。控制第一气缸201伸长，带动U型块202和连接块204向上运动，当连接块204向上运动至与共享单车的前轮接触时，控制第一气缸201停止伸长，此时共享单车的前轮位于放置槽205内，共享单车的中部位于U型块202内。连接块204和U型块202起支撑作用。

因为清洗装置3包括有水槽301、第二气缸302、放置板303、支杆304、防水电机305和圆形毛刷306，水槽301与底板1顶部右侧焊连连接，水槽301内底部左侧两侧对称通过螺栓连接有第二气缸302，第二气缸302的伸缩杆连接有放置板303，放置板303顶部的前后两侧对称焊接有支杆304，支杆304顶部通过螺栓连接有防水电机305，防水电机305的输出轴上通过联轴器连接有圆形毛刷306，两个圆形毛刷306相对应。初始时，水槽301内装有水。当共享单车的后轮放置在放置板303上时，并位于两个圆形毛刷306内侧。然后启动防水电机305转动，带动圆形毛刷306转动，对共享单车的后轮进行清洗。清洗完毕后，关闭防水电机305即可。当需要对前轮进行清洗时，重复操作上述操作即可。

因为还包括有冲洗装置4，清洗装置3后侧的底板1顶部设有冲洗装置4，冲洗装置4包括有水箱401、水泵402、进水管403、出水管404和喷头405，水箱401与底板1顶部焊接连接，水箱401内通过螺栓连接有水泵402，水泵402上分别连接有进水管403和出水管404，进水管403伸出水箱401，并位于水箱401的后侧下部，出水管404伸出水箱401，并位于水箱401的顶部，出水管404尾端通过螺纹连接有喷头405。将进水管403放置在有水源的地方，然后控制水泵402工作，水通过出水管404从喷头405喷出，然后操作人员手持喷头405对共享单车进行冲洗。清洗完毕后，关闭水泵402即可。

因为还包括有支板6和左右移动装置5，底板1前侧的中间焊接有支板6，支板6顶部安装有左右移动装置5，左右移动装置5包括有电动轮501、从动轮502、拉绳503、滑块504和滑轨505，支板6顶部通过螺栓连接有滑轨505，滑轨505上滑动式的设有滑块504，滑块504顶部与喷头405连接，滑轨505左侧安装有从动轮502，滑轨505右侧安装有电动轮501，电动轮501和从动轮502之间连接有拉绳503，拉绳503的尾端通过挂钩与滑块504连接。启动电动轮501正转和反转，带动滑块504向左和向右运动，喷头405随之向左和向右运动，从而可减少人力。当共享单车清洗完毕后，关闭电动轮501即可。

因为还包括有管子7和阀门8，水槽301前右侧安装有管子7，管子7上设有阀门8，当共享单车清洗完毕后，打开阀门8，水槽301内的水通过管子7流出。

因为还包括有第一行程开关9和第二行程开关10，滑轨505顶部左侧通过螺钉连接有第一行程开关9，滑轨505顶部右侧通过螺钉连接有第二行程开关10，第一行程开关9和第二行程开关10与电动轮501有电路连接，当电动轮501正转带动滑块504向左运动触碰到第一行程开关9时，电动轮501反转。当电动轮501反转带动滑块504向右运动至触碰到第二行程开关10时，电动轮501正转。如此反复则可实现不断的左右移动，从而可减少人力，达到了使用方便的效果。当共享单车冲洗完毕后，关闭电动轮501即可。

因为还包括有橡胶块11，U型块202内设有橡胶块11，橡胶块11通过螺钉连接与U型块202内连接，橡胶块11起保护作用，可防止共享单车被划损。

因为还包括有储物箱12，水槽301右侧设有储物箱12，储物箱12通过焊接连接的方式与水槽301右侧连接，操作人员可在储物箱12内放置所需的工具，更方便寻找。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
